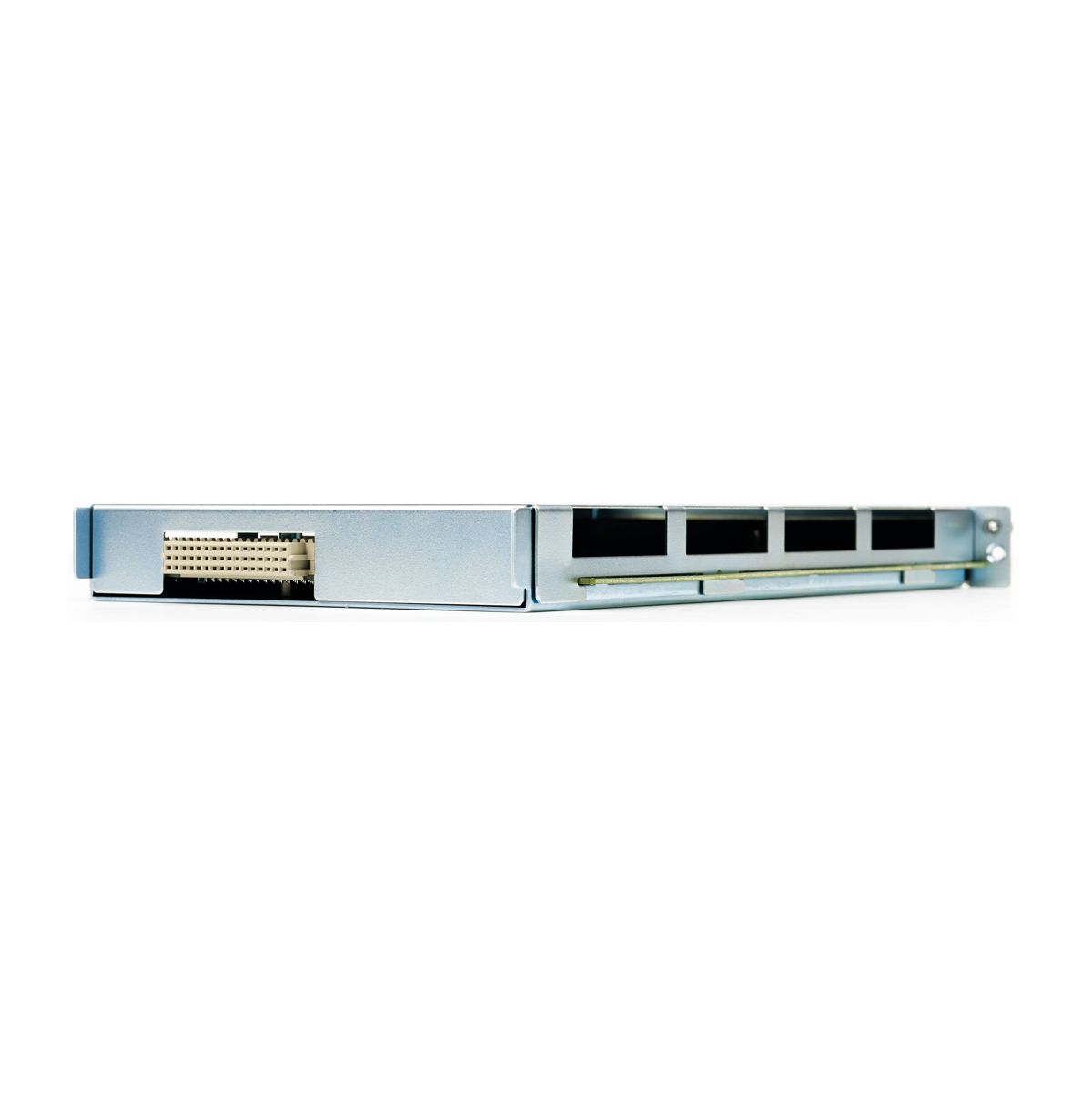

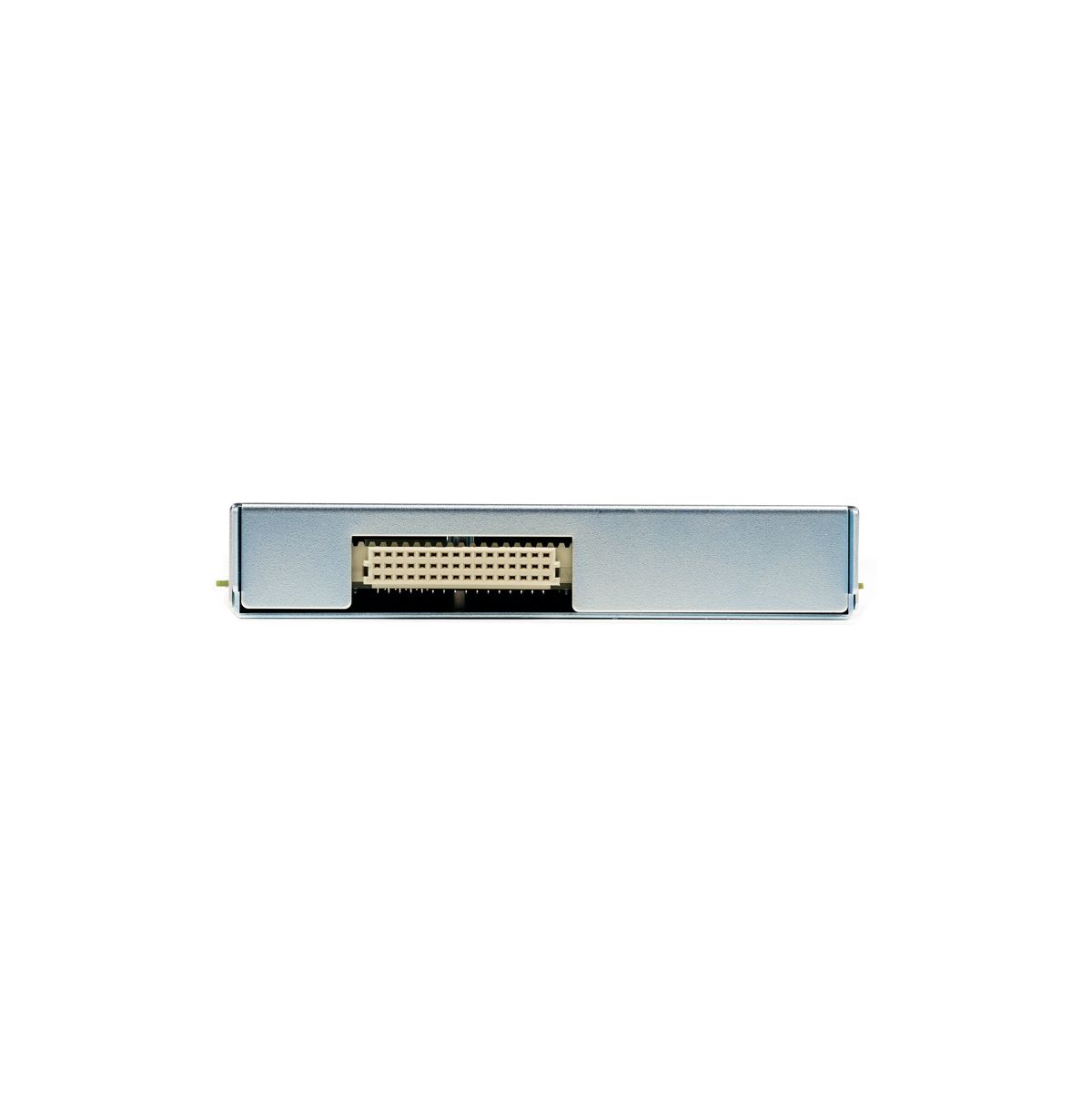

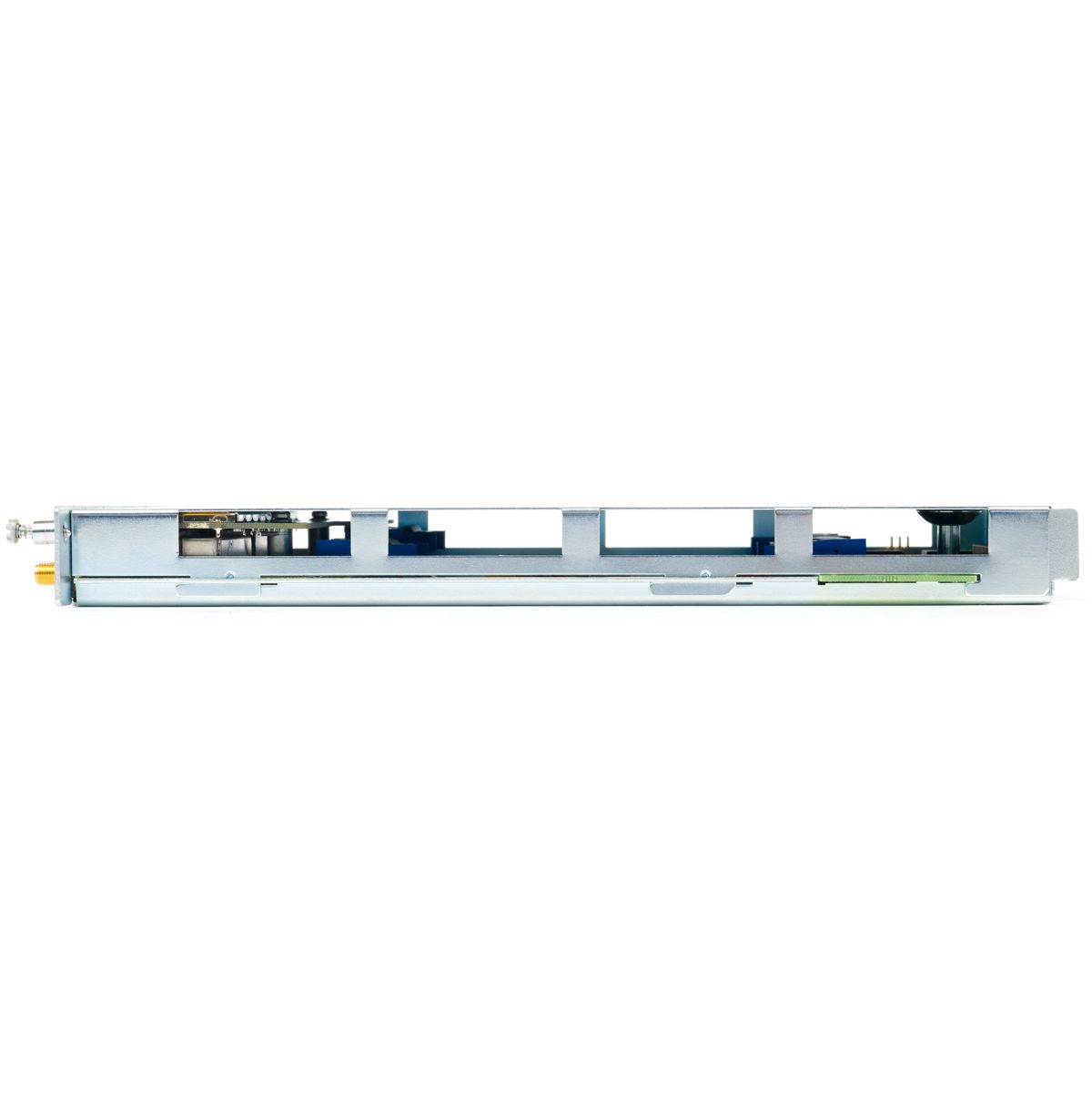

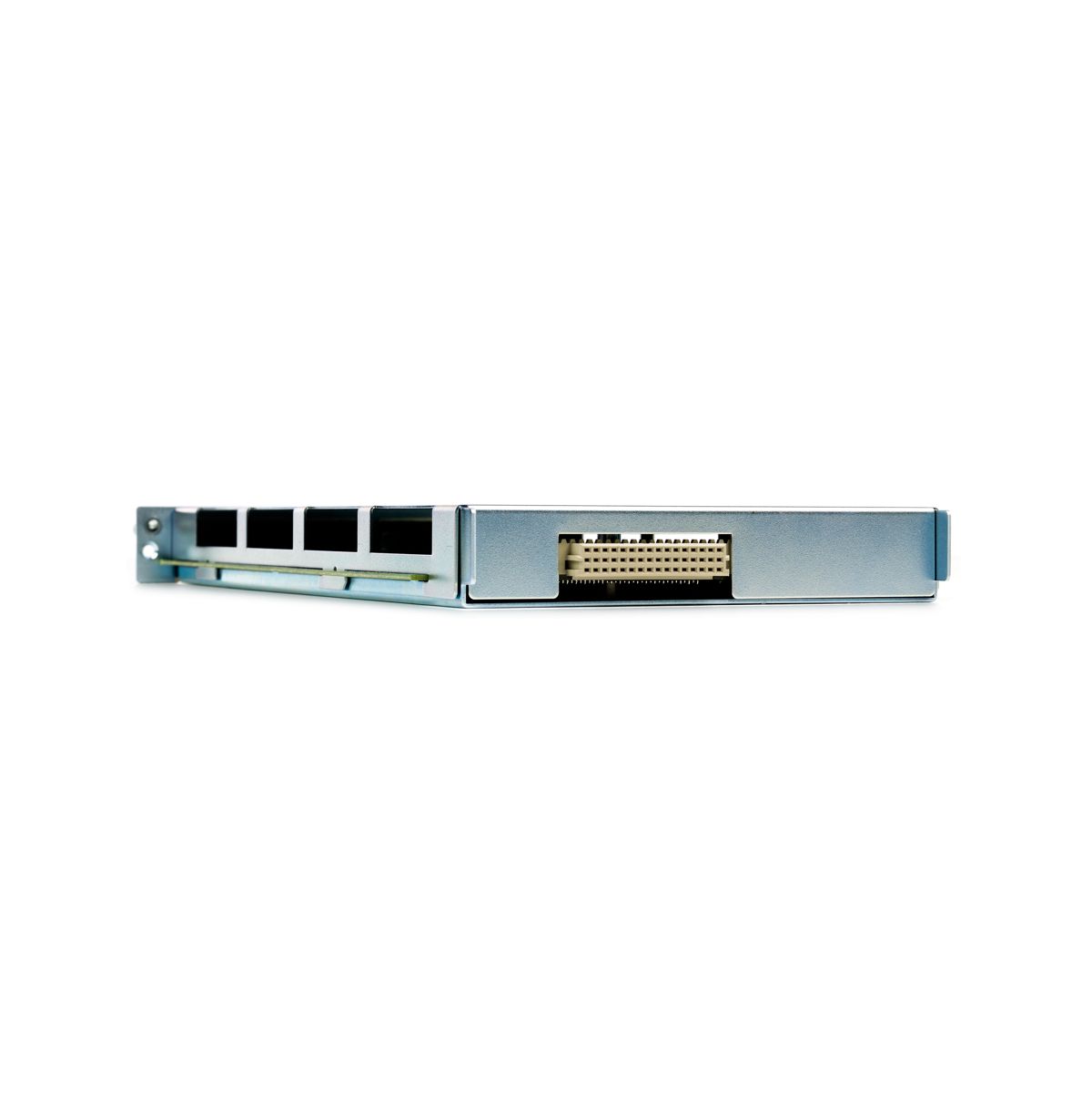

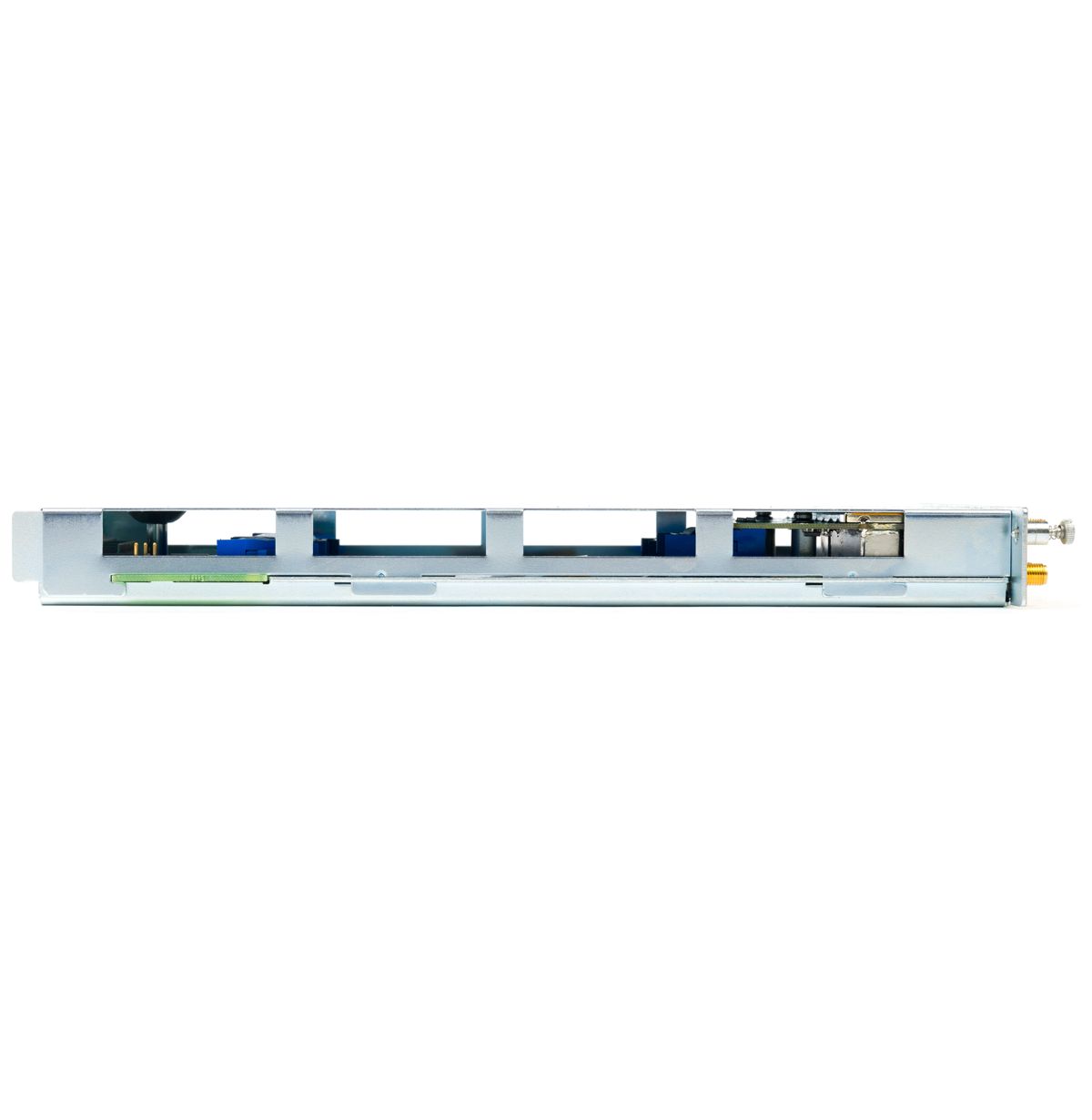

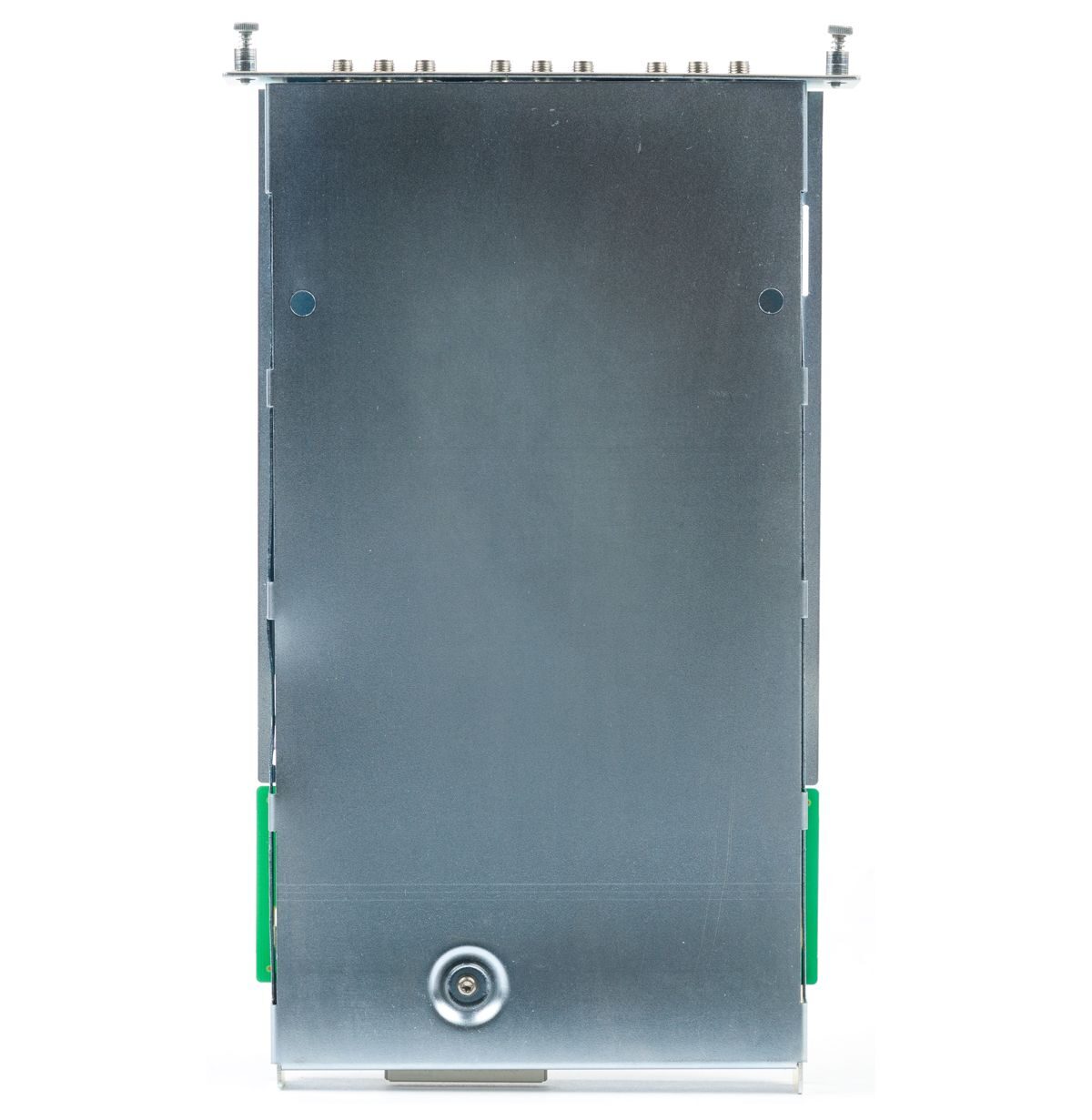

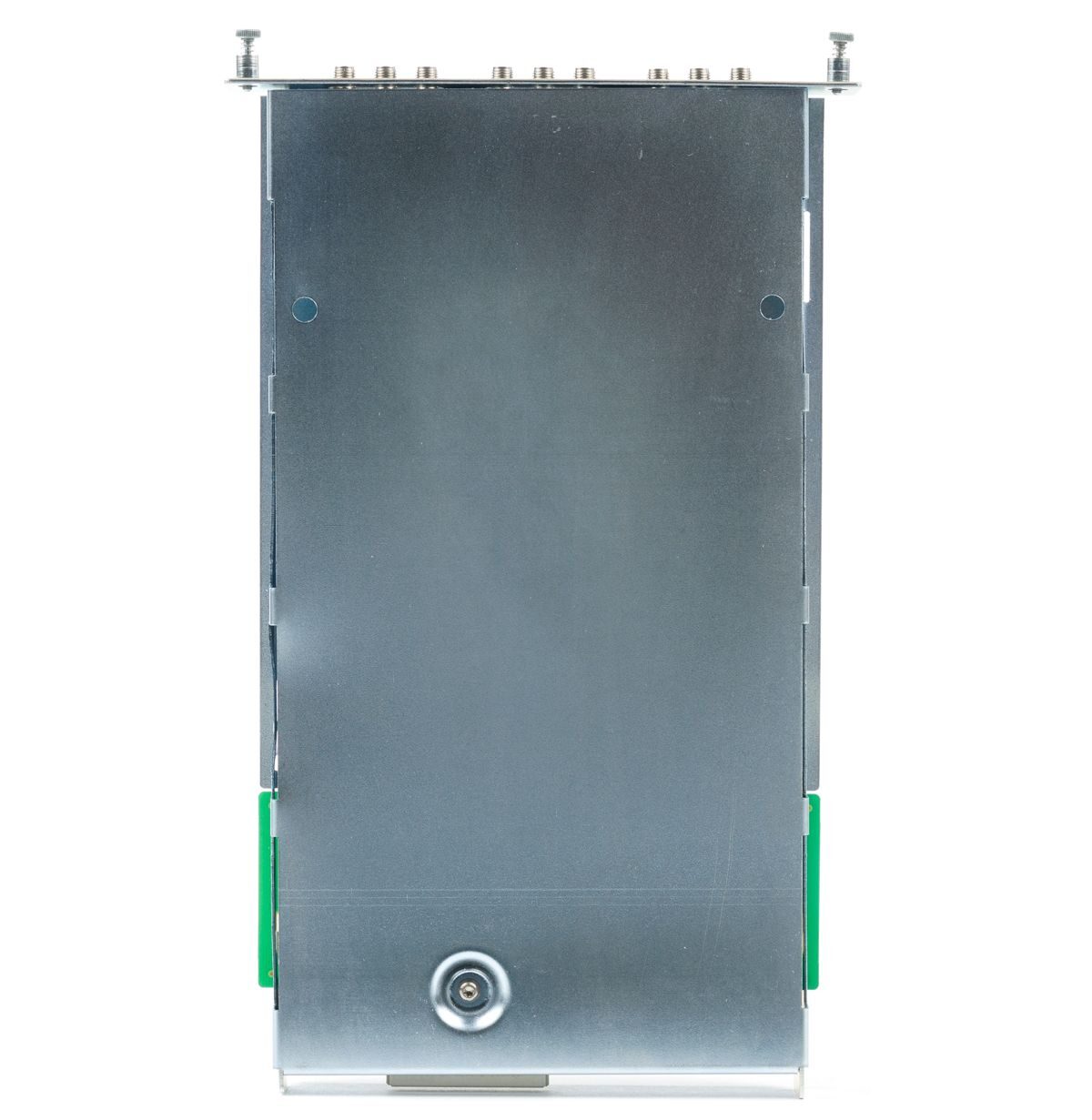

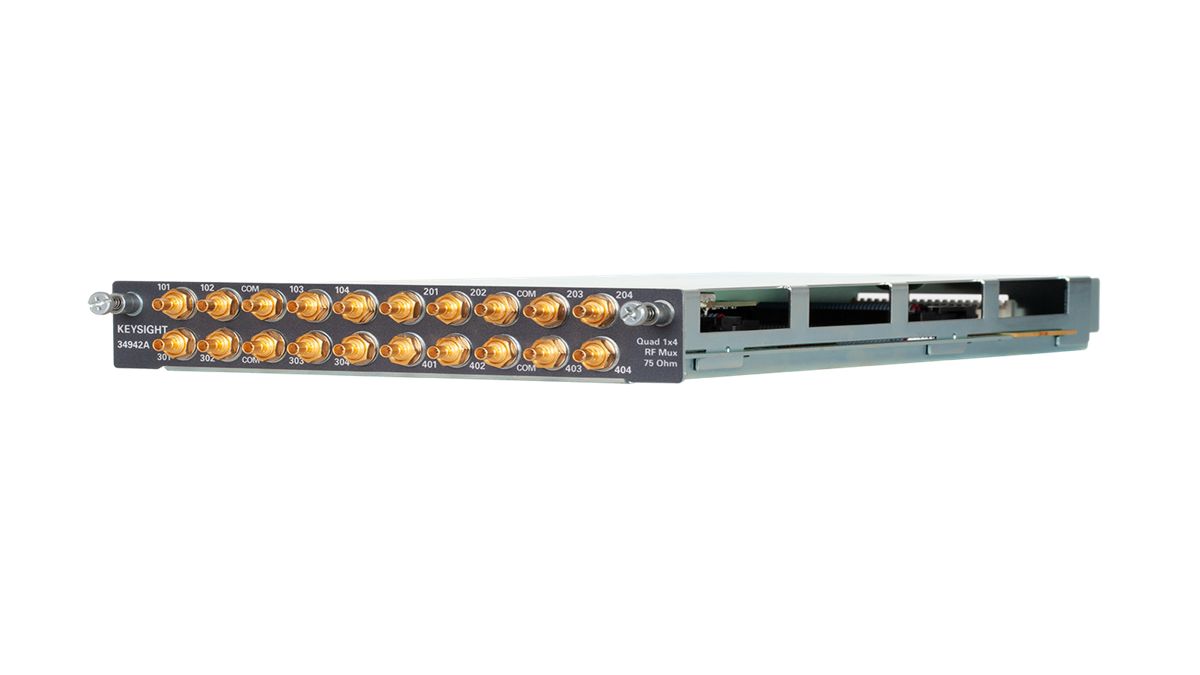

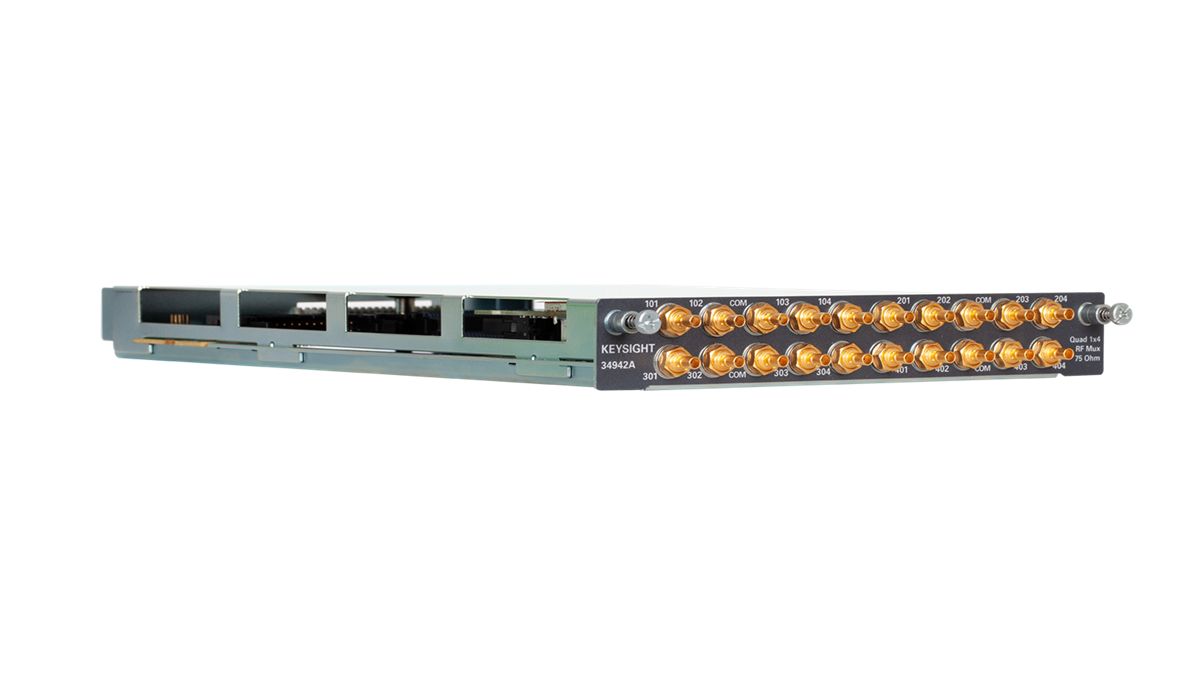

34942A 用于 34980A 的四路 1x4 75 Ω 1.5 GHz 多路复用器模块
型号：34942A
分类
嘉品推荐
> LeCroy 力科
> 示波器探头
> 差分探头（1.5 GHz 及以下）
；
嘉品推荐
> Keysight 是德
> 模块化仪器
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 参考价 | 参考批发价 | 备注 |
|---|---|---|---|---|---|
| 34942A | 用于 34980A 的四路 1x4 75 Ω 1.5 GHz 多路复用器模块 | EA | 登录可见 | 登录可见 | 整机参考价 US$ |
| R-51B-001-Z | Return to Keysight Warranty - 3 years. | EA | 登录可见 | 登录可见 | 价格面议 |
| 34942A | Quad 1x4 75 Ohm Multiplexer Module for 34980A | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
| R-55D-001-3Z | KeysightCare Technical Support - 3 years | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
规格参数
通过四个独立的1x4多路复用器之一路由高频信号。
用于 34980A 的四路 1x4 75 Ω 1.5 GHz 多路复用器模块
通过四个独立的1x4多路复用器之一路由高频信号。
-
过滤器
50Ω
-
驻波比
<1.35
-
通道/交叉点
16
-
最大输入/输出（电压、电流）
30伏特，0.5安培
-
速度或频率
1.5吉赫兹
-
输入/输出
0 - 50 伏特
-
平台
34980A
-
端子/连接器/电缆
迷你75欧姆SMB射频电缆
-
通道数
16
-
插入损耗选择
0.6 dB
-
模块类型
射频多路复用器
-
隔离
>60 分贝
-
速度
不适用
-
频率
1.5吉赫兹
-
大型机兼容性
34980A
关键性能
| 关键性能 |
|---|
| 四个 4 通道多路复用器 |
| 直流至 1.5 GHz，75 Ω |
| 高隔离度，低驻波比 |
| 30 V、0.5 A、10 W 开关 |
| 75 Ω 微型 SMB 连接器 |
