用途场景
规格参数

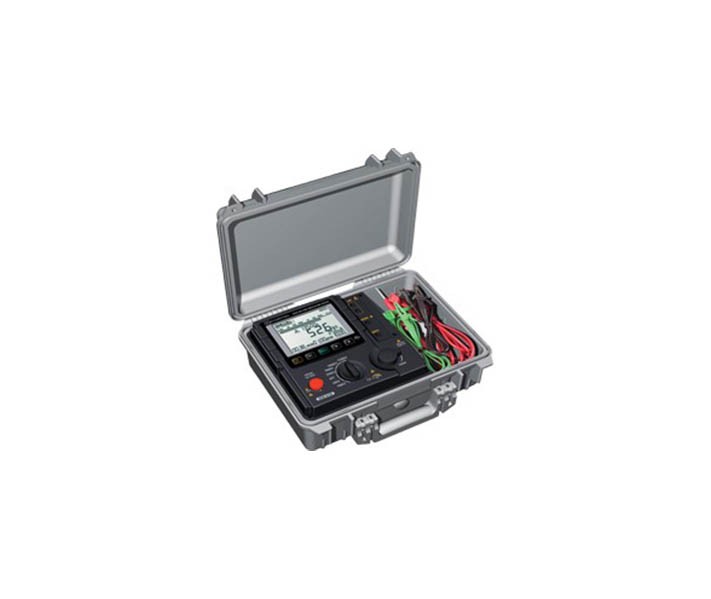

产品概述
显示电压与测试时间 短路电流可达到5mA。PI（极化指数），DAR（诱电吸收比），SV（步进电压）
功能特点
1、绝缘电阻（IR）和漏电流：
2、500～12000V大测试范围（6量程）
3、多种测试电压（5V～100V）
4、显示电压与测试时间 短路电流可达到5mA。
5、PI（极化指数），DAR（诱电吸收比），SV（步进电压）
6、DD（诱电体放电），
7、电容测试。 内存最大保存40000个数据。
8、画面截取功能可保存显示图表（最多32个画面）。
9、下载数据至PC（附件USB线可同步传送将测试数据）。
10、AC电源与充电电池的2种电源方式。
11、自动放电与电压输出警告功能。
12、条形图表与带背光灯的大型LCD显示屏。
13、设计符合国际安全规格IEC61010-1 CAT.IV 600V污染度2
14、防水防尘IP64。
技术参数
绝缘电阻计 | 额定测试电压 | 500V | 1000V | 2500V | 5000V | 10000V | 12000V |
最大测试值 | 500GΩ | 1TΩ | 2.5TΩ | 5TΩ | 35TΩ | 35TΩ | |
精确度 | 0~50GΩ ±5%rdg±3dgt ※250V以下的设定在精确度范围之外 | 0~100GΩ ±5%rdg±3dgt | 0~250GΩ ±5%rdg±3dgt | 0~500GΩ ±5%rdg±3dgt | 0~1TΩ ±5%rdg±3dgt | ||
50G~500GΩ ±20%rdg ※250V以下的设定在精确度范围之外 | 100G~1TΩ ±20%rdg | 250G~2.5TΩ ±20%rdg | 500G~5TΩ ±20%rdg | 1T~10TΩ ±20%rdg | |||
10T~35TΩ 只显示,精确度范围之外 | |||||||
短路电流 | 5.0mA(测试开始10秒间),3.5mA测试开始10秒后) | ||||||
额定电压输出可负荷电阻 | 0.5MΩ以上 | 1MΩ以上 | 2.5MΩ以上 | 5MΩ以上 | 20MΩ以上 | 24MΩ以上 | |
电压 | 测试量程 | DCV: ±30V ~ ±600V ACV：30~600V（50/60Hz） | |||||
精确度 | ±2%rdg±3dgt | ||||||
电 | 测试范围 | 5.0nA~2.40mA（绝缘电阻的有效测试范围） | |||||
容 | 测试范围 | 5.0nF~50.0µF | 5.0nF~1.0µF | ||||
精确度 | ±5%rdg±5dgt | ||||||
电源 | 充电电池（12V），测试时间：约4小时（连接100MΩ负荷时） | ||||||
安全规格 | IEC 61010-1: 2001 CAT.IV 600V 污染度2 | ||||||
外形尺寸 | 300(L)×400(W)×180(D)mm | ||||||
重量 | 约9kg | ||||||
附件 | 测试探棒，接地测试线，保护测试线，直形探针，7169（AC电源线） | ||||||
可选件 | 鳄口夹测试线 | ||||||
参考标准
DL/T 845.1-2004
