规格参数
产品简介
LS152真空镀膜在线测厚仪利用材料的透过率（光密度）和材料的镀层厚度成一定比例关系这一原理，通过监测材料的光学透过率来达到监控材料镀层厚度及其均匀性的目的。
只要光能透过的材料，都可以通过监控透过率来监控产品的品质。因其可监测透过率和光密度两个参数，也称被为光密度在线检测仪。被广泛应用于卷绕式真空镀膜机、玻璃镀膜生产线、太阳膜涂布线等场合。
LS152真空镀膜在线测厚仪产品介绍

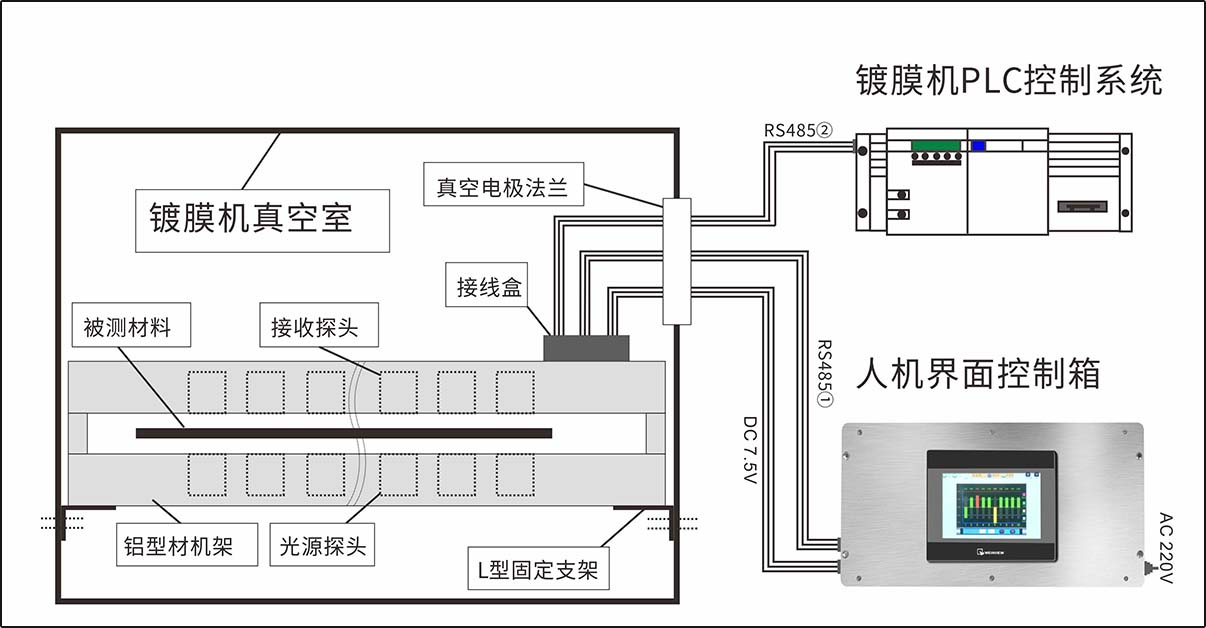

LS152结构组成部分
LS152在线检测液体透光率
用户可以自由选择测试点的数量，下图为9组测试点的在线测厚仪外观图。设备的实际长度以定制的测试点数量为准。
仪器提供双路的RS485通讯接口，标准的MODBUS通讯协议，方便和PLC、单片机、人机界面、组态王、电脑等通讯。镀膜机可以直接读取此设备的光密度数据，实现控制自动化（闭环控制）。
产品参数
| 参数名 | 参数值 |
|---|---|
| 技术参数 | LS152测厚仪 |
| 测试波长 | 850nm红外线,530nm绿光可选 |
| 测量光斑 | 5mm圆形 |
| 透过率测量精度 | 优于±1%（无色均匀透光物质） |
| 透过率分辨率 | 0.005% |
| 光密度测量范围 | 0.00 OD - 5.00 OD |
| 光密度分辨率 | 0.01 OD： 0.00-3.00 OD 0.05 OD： 3.00-5.00 OD |
| 最大测量点数 | 45点 |
| 相邻探头之间距离 | 最小35mm |
| 光源探头和接收探头之间距离 | 20mm |
| 工作温度 | -10℃ ～ 60℃ |
| 存储温度 | -20℃ ～ 70℃ |
| 相对湿度 | 小于85％，不结露 |
| 数据刷新周期 | 普通模式300ms/快速模式100ms |
| 通讯接口 | 双路RS485 |
| 通讯协议 | 支持标准MODBUS协议 |
| 仪器尺寸 | 长(根据客户要求定制)×宽(80mm)×高(180mm) |
| 需真空法兰电极芯数 | 6根(不配电脑监控)9根(配电脑监控) |
| 电源 | 220V 0.2A AC/50Hz |
产品特点
超小控制器内嵌于测控主机，使用和安装超级简单，只需要连接6根线。
光学非接触式测量，不直接接触测试材料，不会对材料造成伤害。
测量精度高，可媲美德国NAGY在线测厚设备。
RS485接口+MODBUS通讯协议，可与镀膜机通讯实现闭环控制。
模块设计，单点可拆卸，方便将来维护。
防尘设计，粉尘不影响探头内部，只需清洁探头前端玻璃即可。
越限报警功能，智能管控生产品质，减少对人员的依赖，提升生产效率和品质。
