规格参数

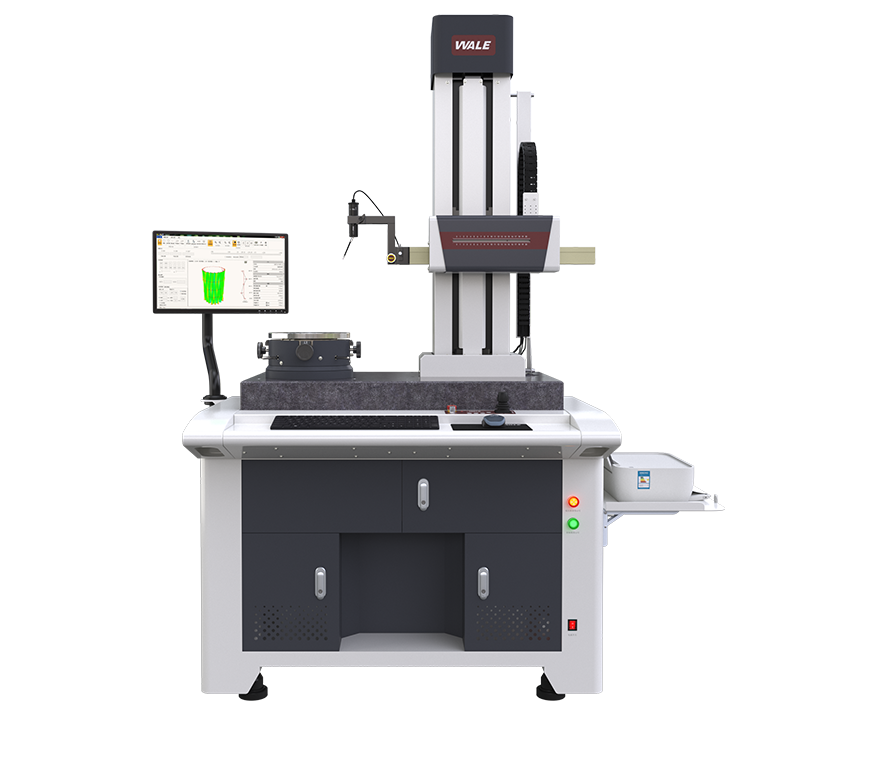

产品介绍
丰富的测量功能，可满足圆度、同轴度、同心度、平面度、径向单跳动、平行度、垂直度等多项参数测量需求。

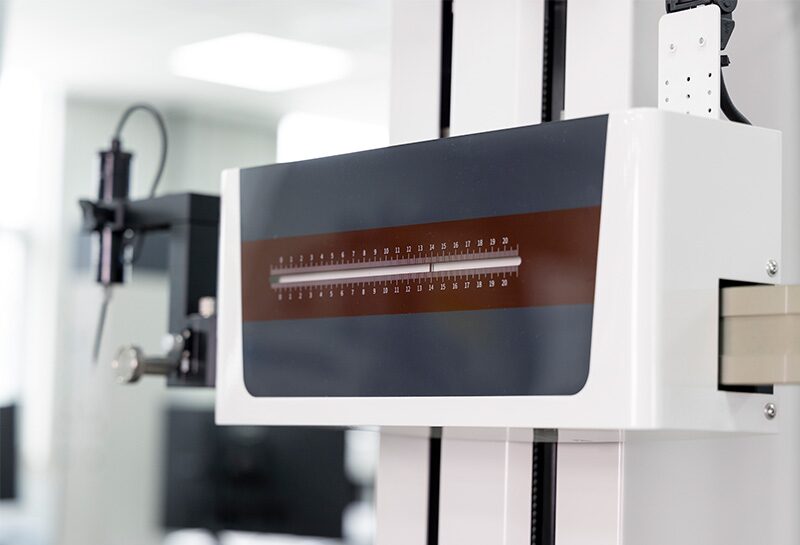

圆柱度仪的水平臂及立柱均采用了精密研磨技术，从而保证运动及采集精度。
R轴及Z轴均采用高精度光栅传感器，精密的计数单元为采集分析提供了有力保障，定位更加精准，分析更加准确。
产品参数
| 项目 | 参数名称 | CYM |

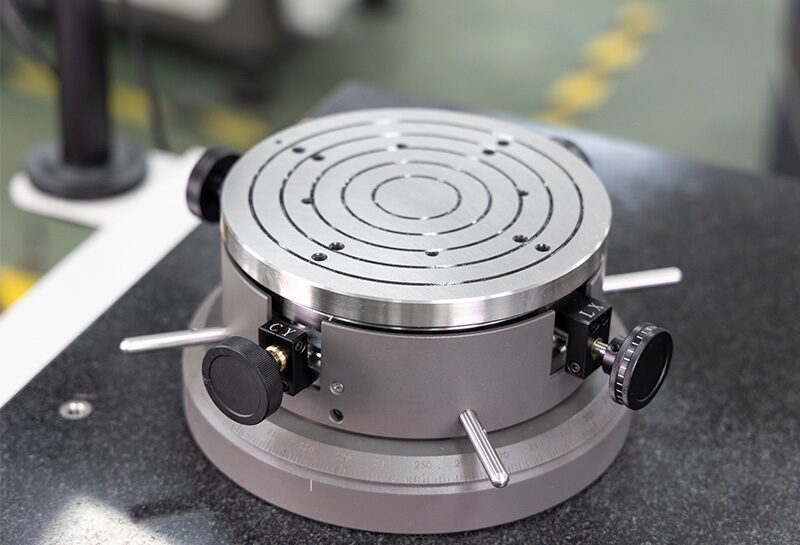

| 旋转工作台 | 回转精度 | （0.025+6H/10000）μm |
| 旋转速度 | 6、8、10rpm | |
| 工作台有效直径 | 180mm、240mm可选 | |
| 最大测量直径 | 300mm | |
| 最大回转直径 | 450mm | |
| 台面承重 | 0-60kg可选 | |
| 垂直轴 | 垂直移动 | 350mm、500mm、620mm、800mm、1000mm可选 |
| 移动方式 | 电动 | |
| 直线度 | 0.3μm/100mm | |
| 水平臂 | 水平移动 | 165mm |
| 凸出量 | 25,mm | |
| 水平移动方式 | 电动 | |
| 检测器 | 采集器件 | 圆光栅 |
| 圆周采样点数 | 14400 | |
| 传感器类型 | 电感传感器 | |
| 传感器量程 | ±500μm | |
| 传感器分辨率 | 最高0.001μm | |
| R轴 | 高精度光栅传感器 | |
| Z轴 | 高精度光栅传感器 |

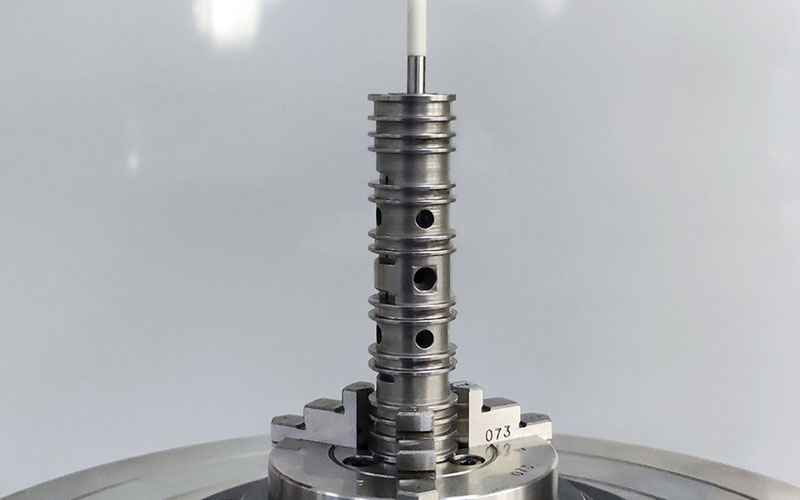

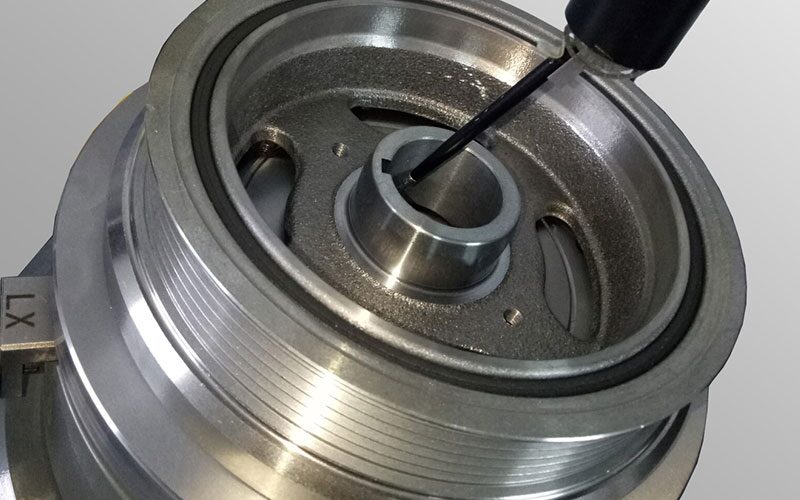

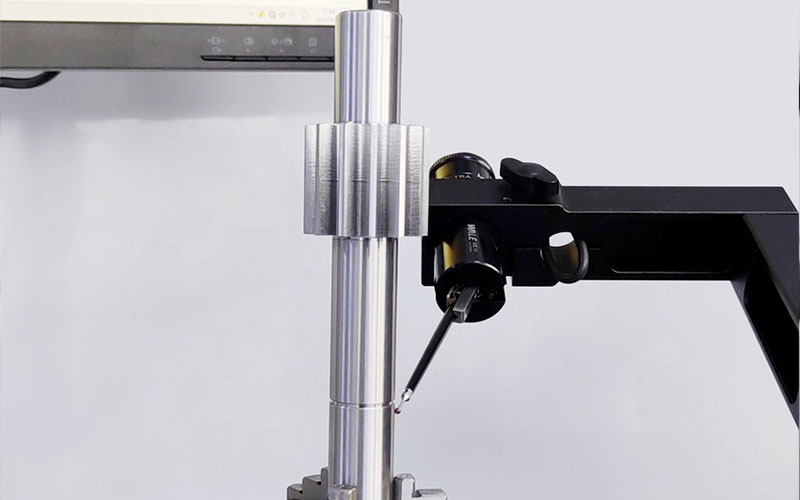

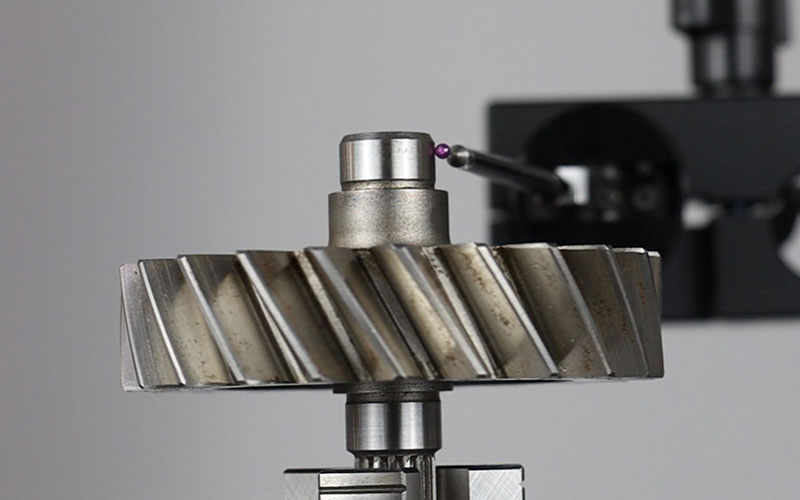

测量案例
✨ 更多精彩内容，请 注册成为会员 ✨
喜欢请点赞 👍，分享朋友圈，点亮 ♥️ 推荐！
The more we share, the more we have!
👀 你可能也感兴趣的 1
查看全部同类产品 →

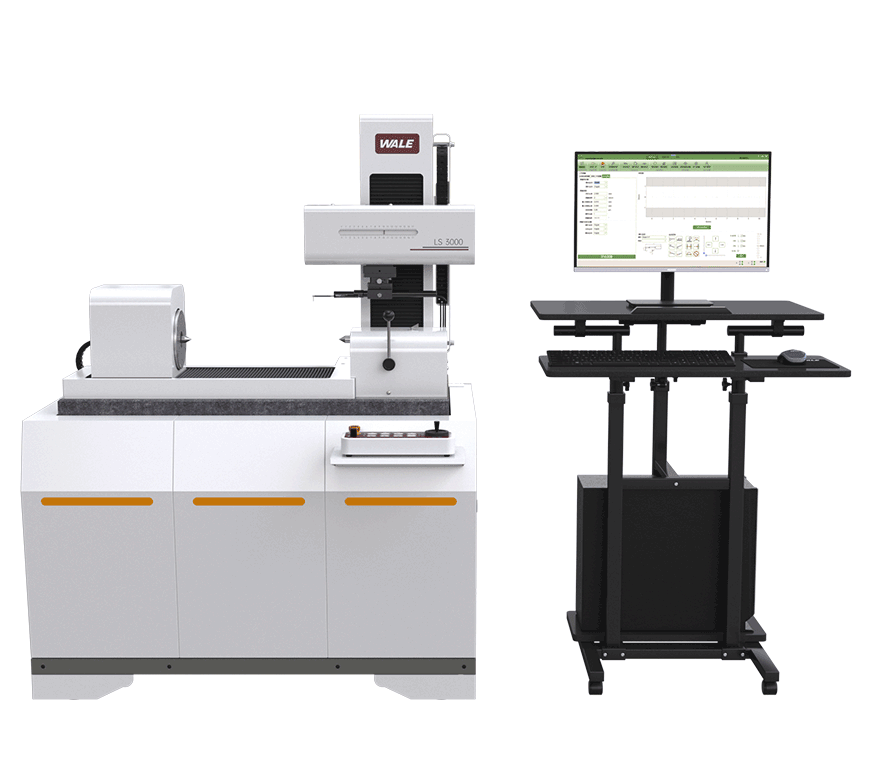

LS系列扭纹专用测量仪
BST系列丝杠动态扭矩测量仪
BSL系列丝杠导程测量仪

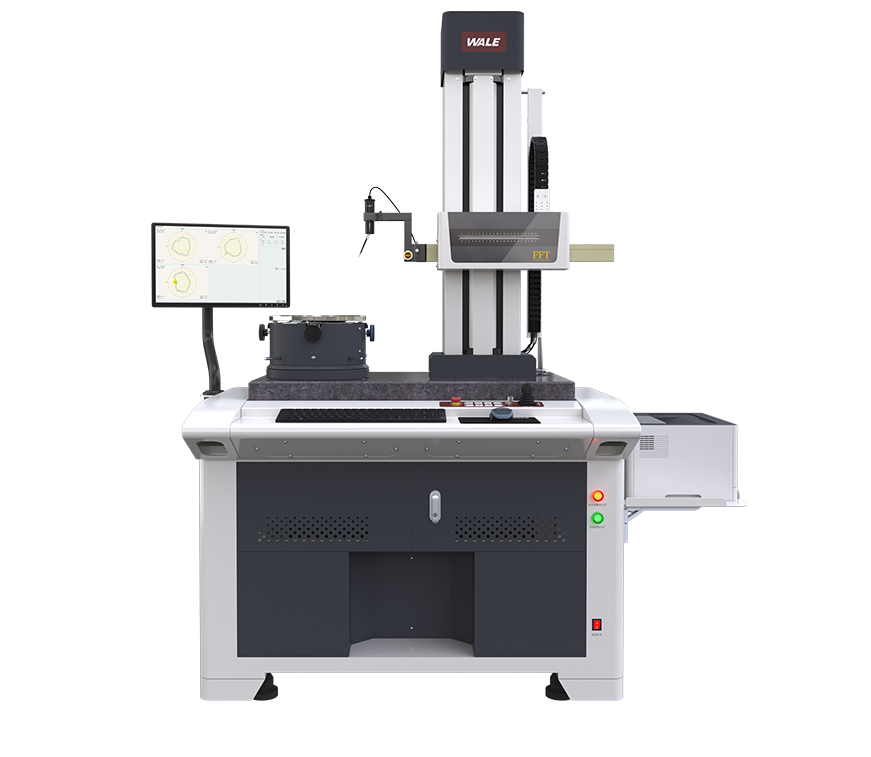

FFT-CYA系列自动圆柱度谐波分析测量仪

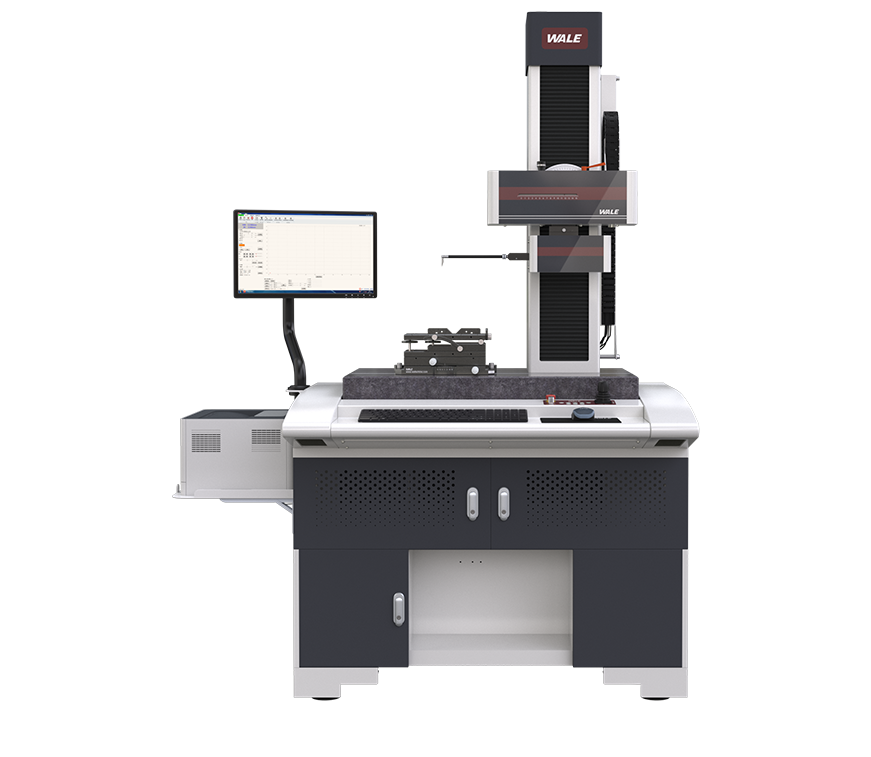

FD系列表面形貌测量仪

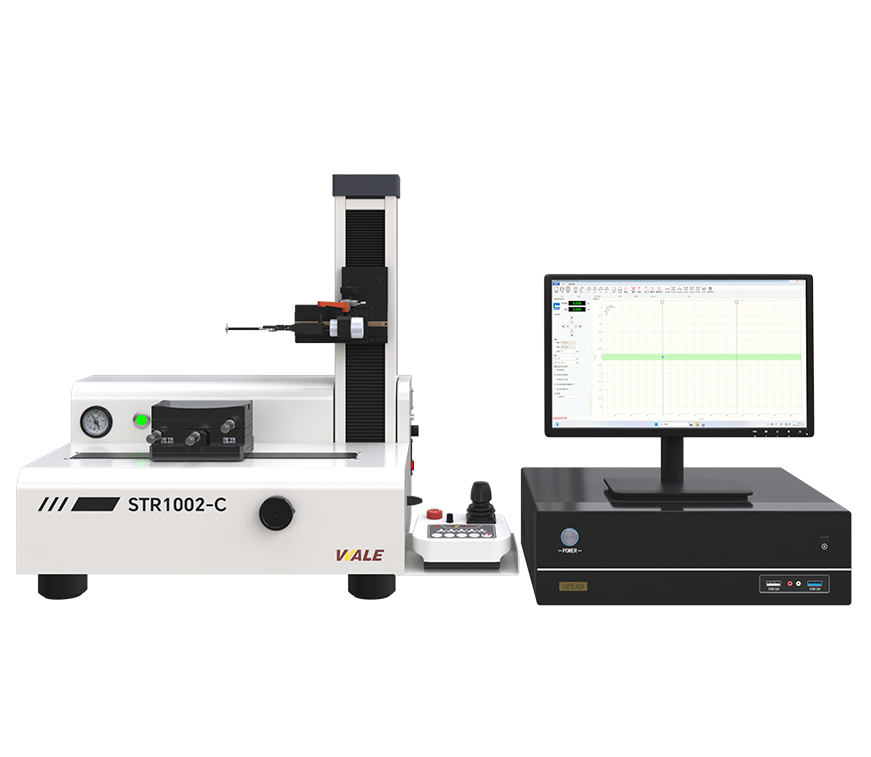

STR系列快速高效直线度测量仪

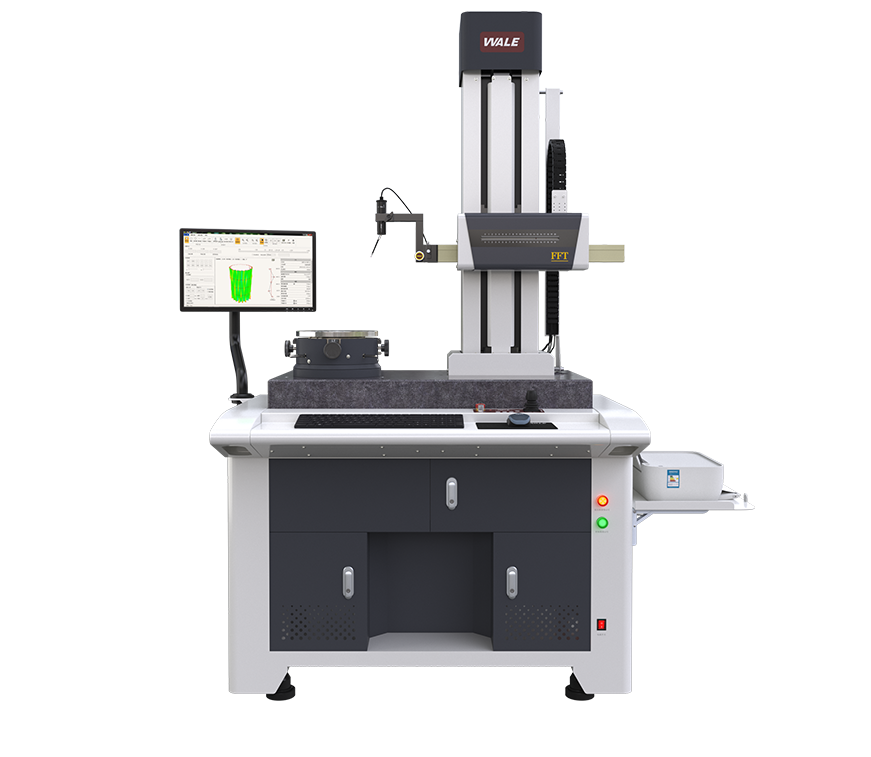

FFT-CYM系列圆柱度谐波分析测量仪

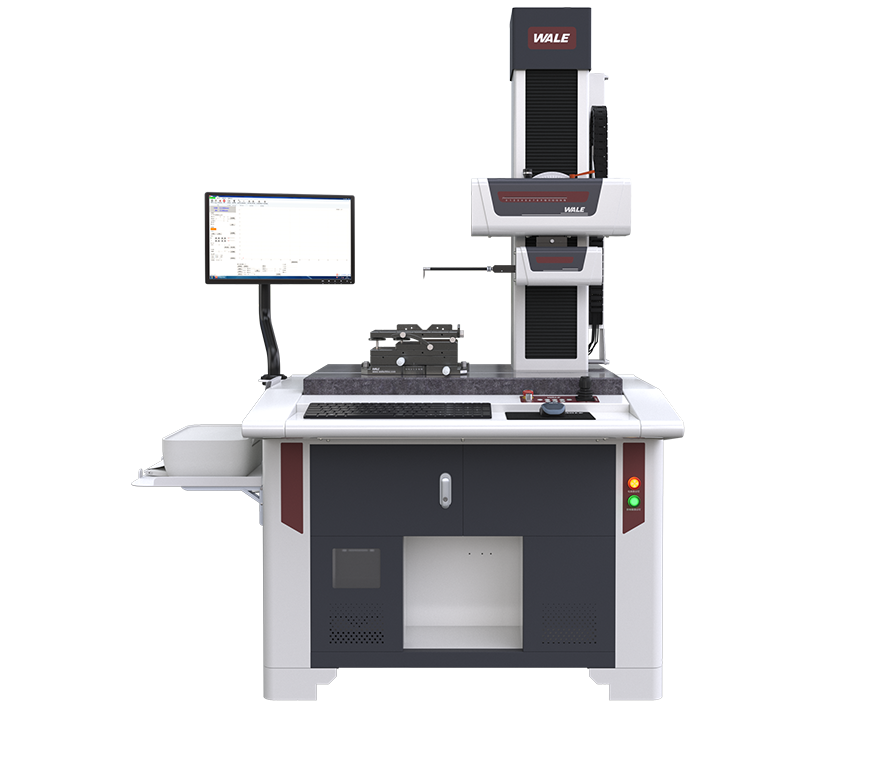

CQ系列高精度轮廓测量仪

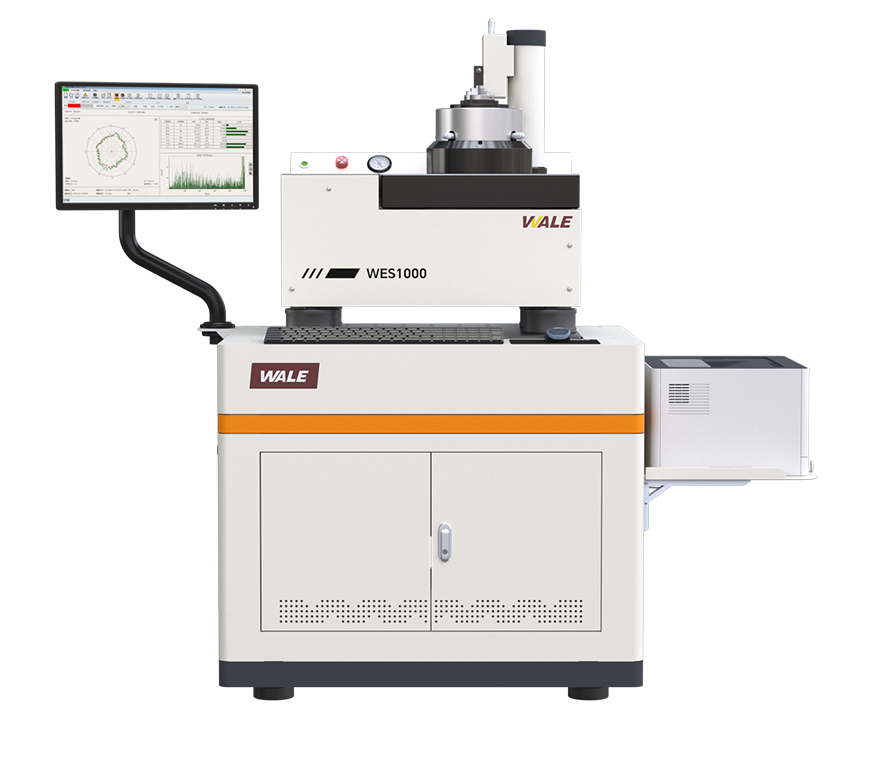

WES系列准静态波纹度仪

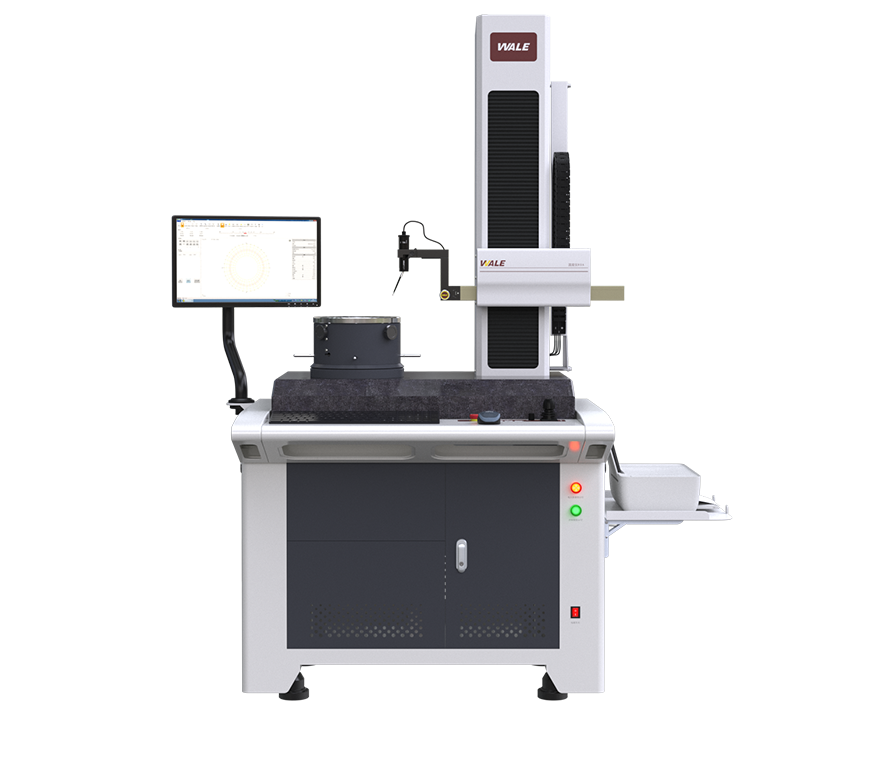

RDA系列自动调心圆度测量仪

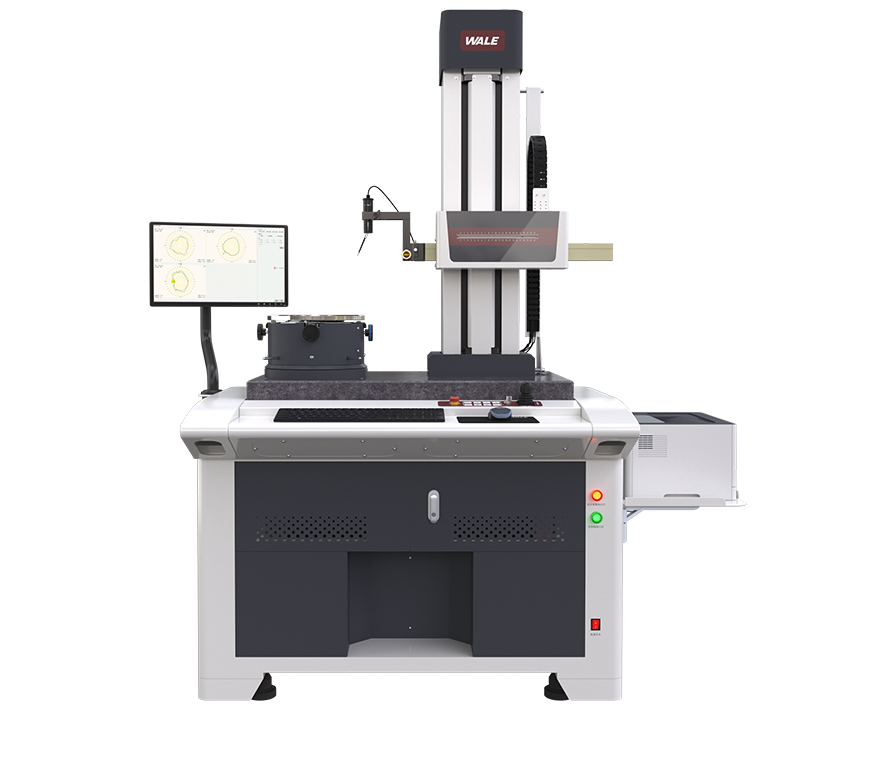

CYA系列自动调心调平圆柱度仪

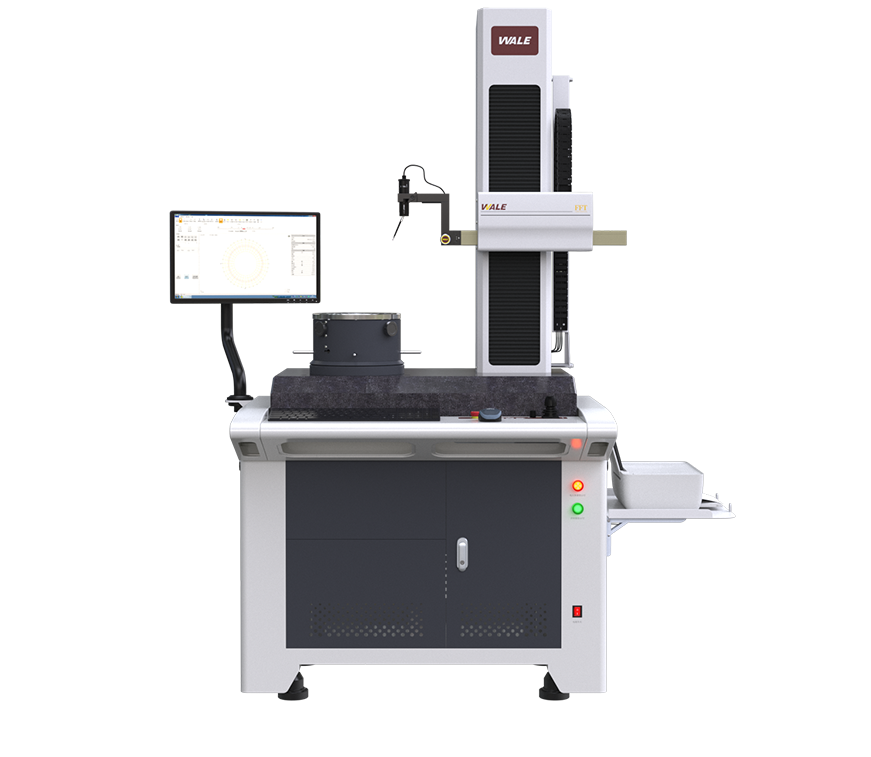

FFT-RDA系列自动圆度谐波分析测量仪

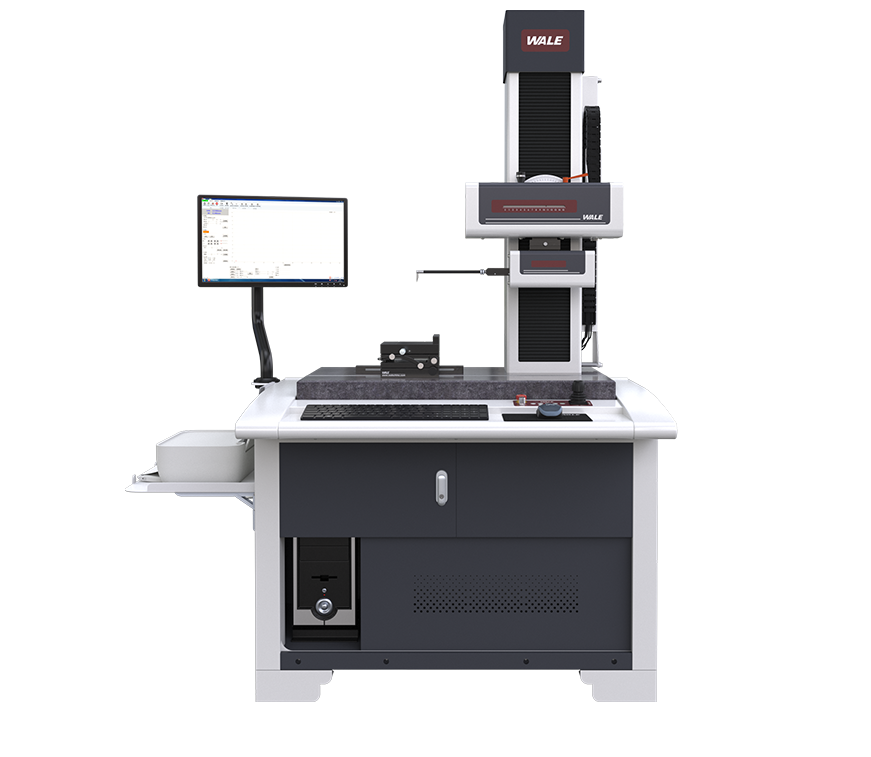

CF系列高速轮廓测量仪

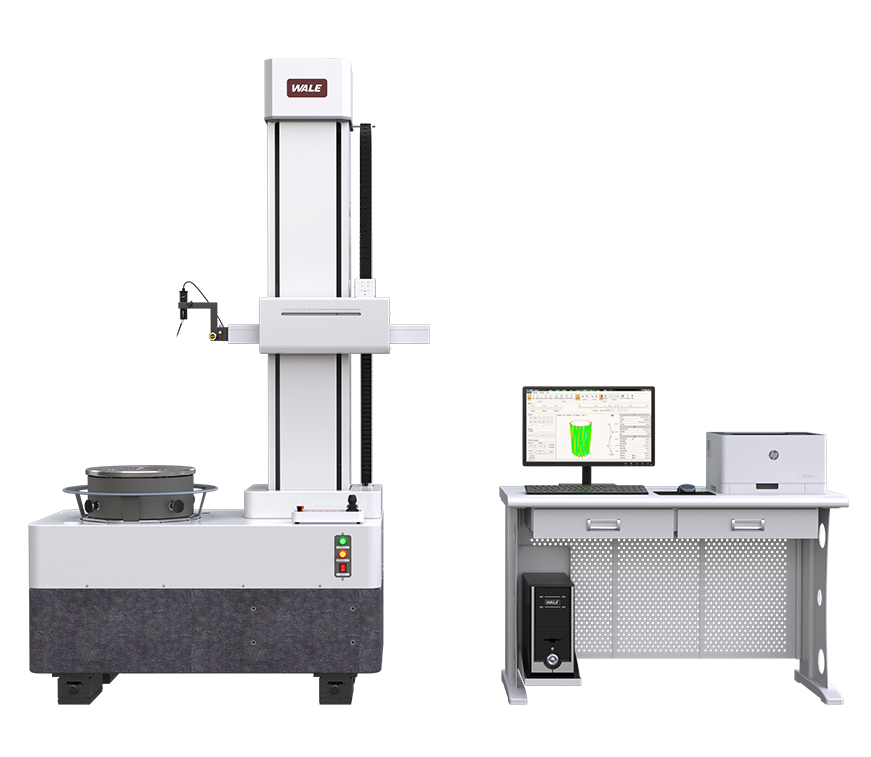

STA系列大承载自动调心调平圆柱度仪

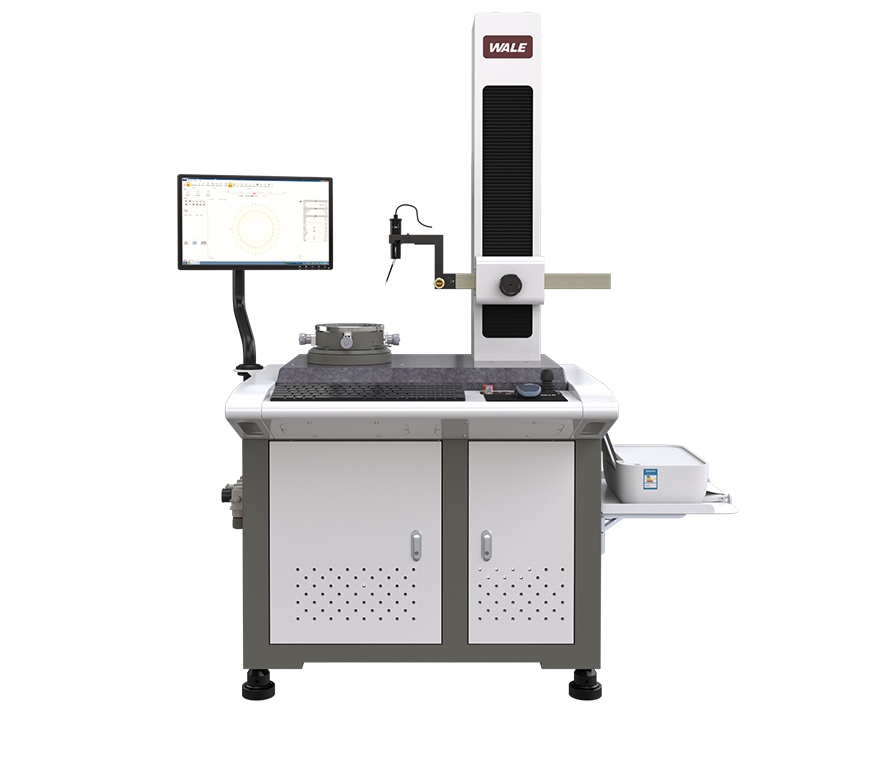

RDM系列圆度测量仪
FFT-RDM系列圆度谐波分析测量仪
CE系列标准型轮廓测量仪

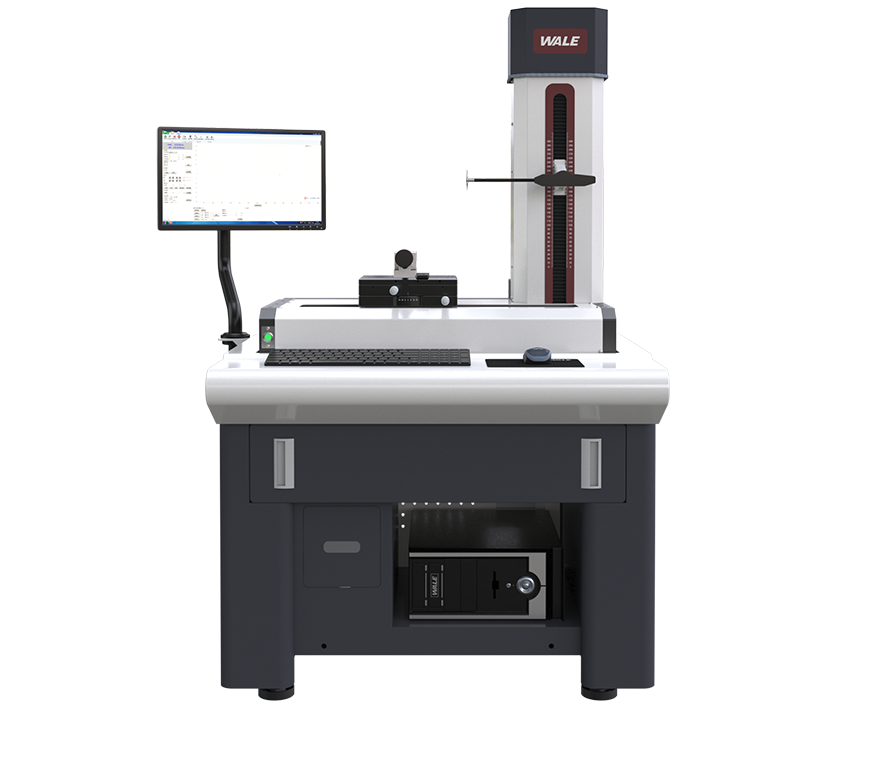

ITC系列智能实时跟踪测量仪
DR系列表面粗糙度测量仪

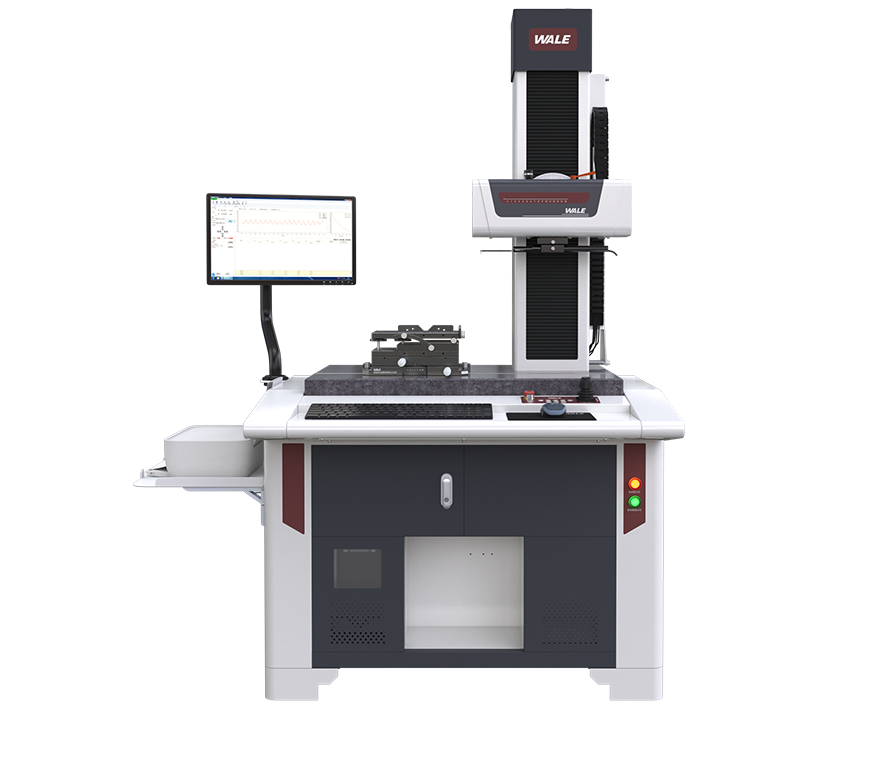

QR系列表面粗糙度测量仪

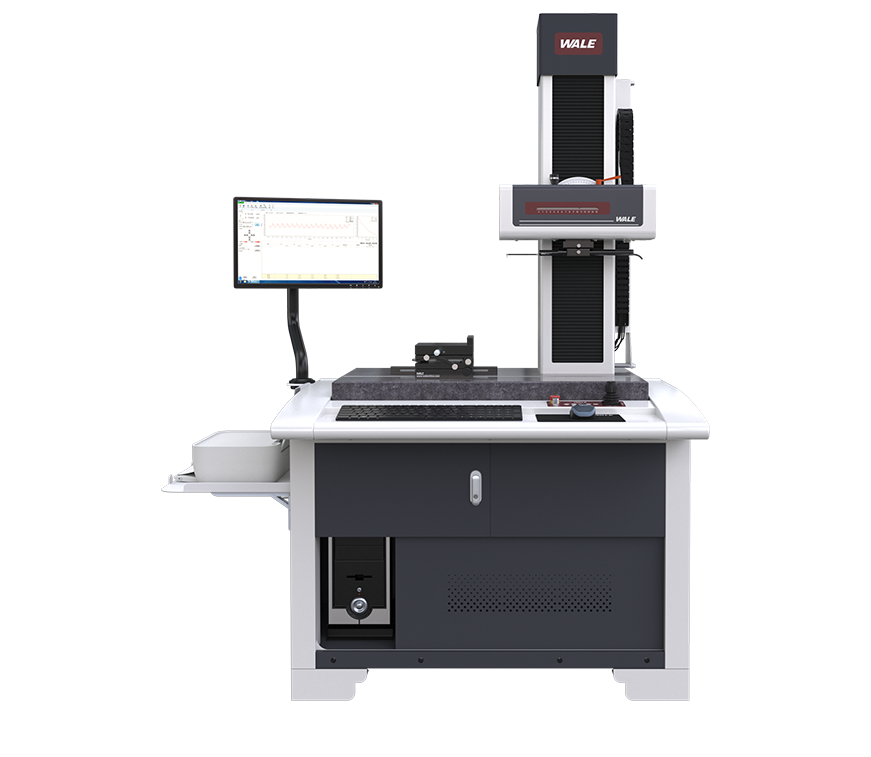

FR系列表面粗糙度测量仪

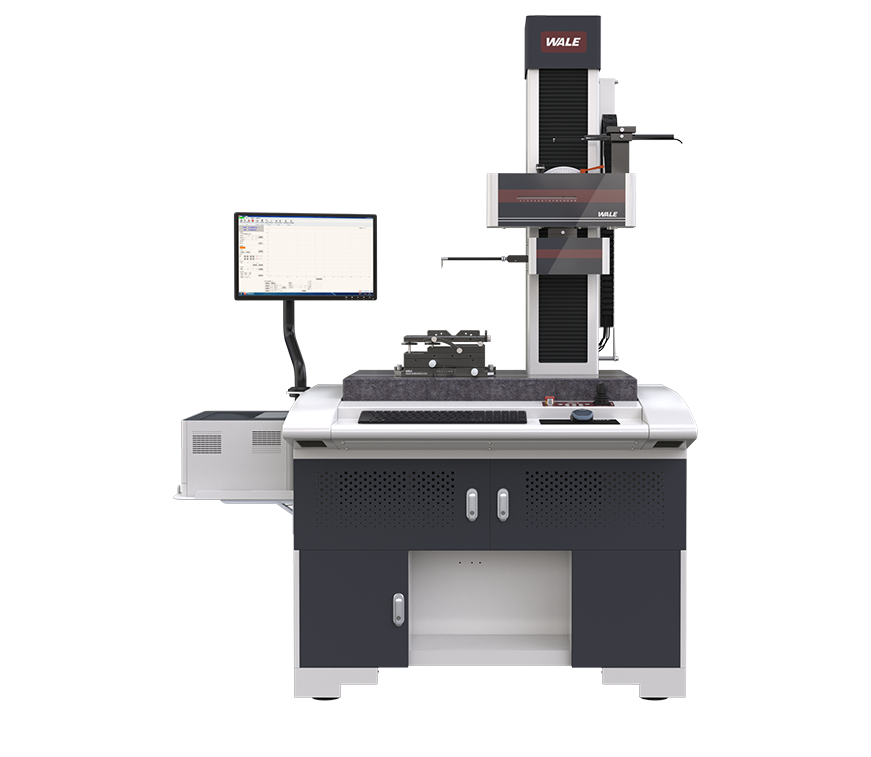

FDR系列粗糙度轮廓复合机

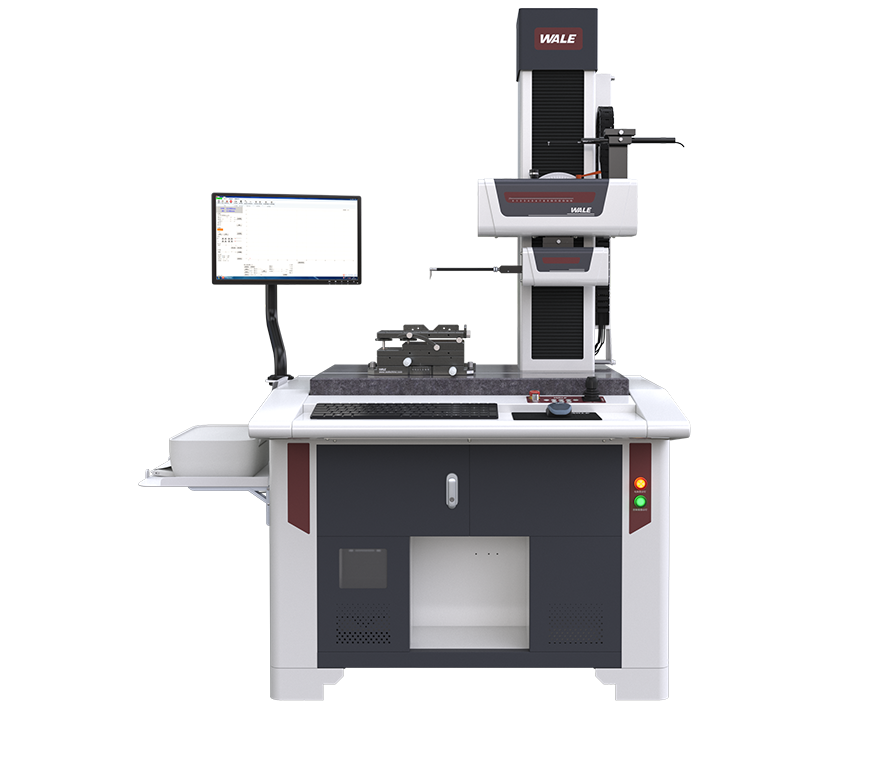

CQR系列粗糙度轮廓复合机

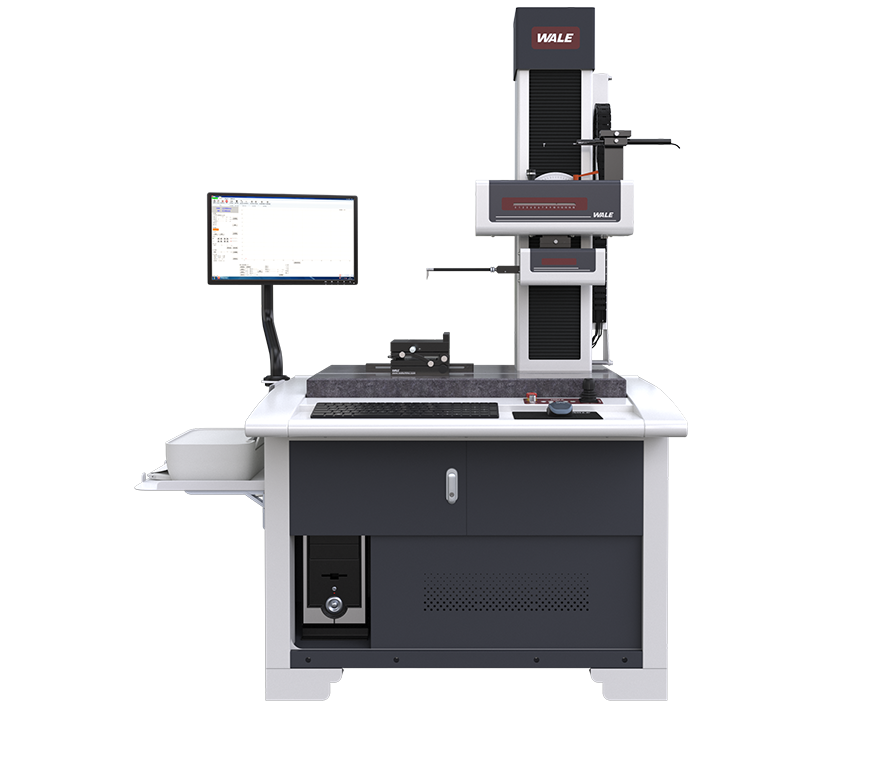

CFR系列粗糙度轮廓复合机
CER系列粗糙度轮廓复合机

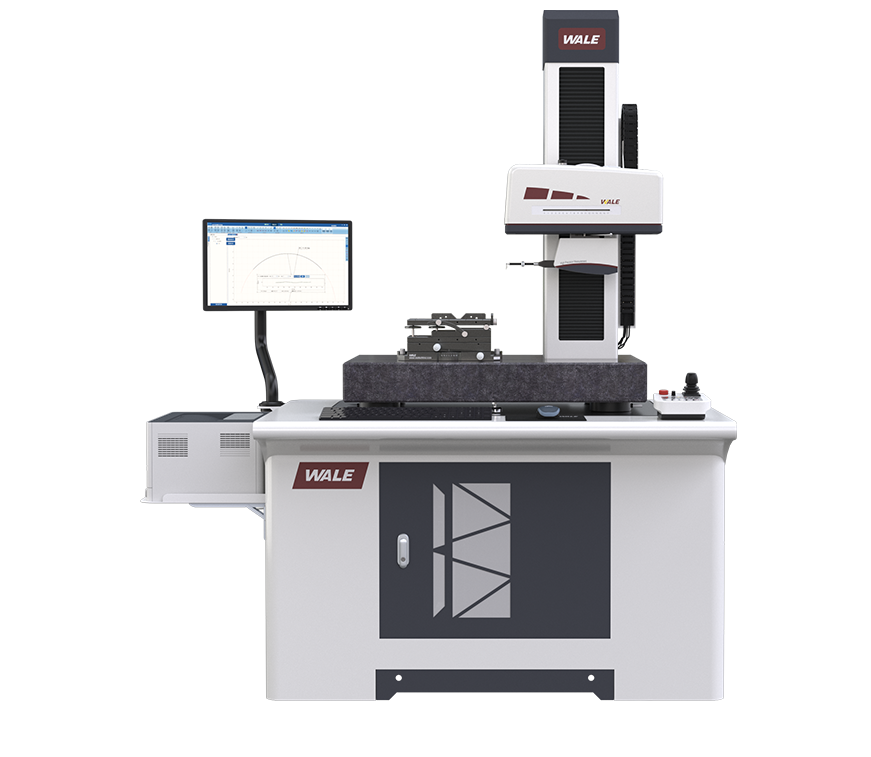

WaleSurf10系列高精度形貌测量仪
FDI系列粗糙度轮廓一体机

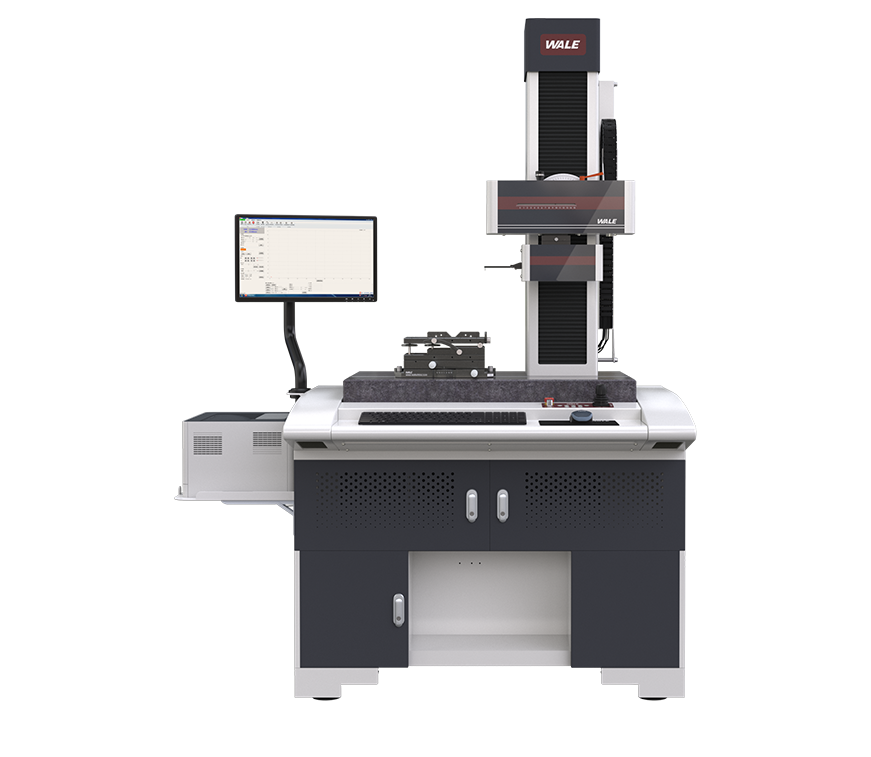

CQI系列粗糙度轮廓一体机

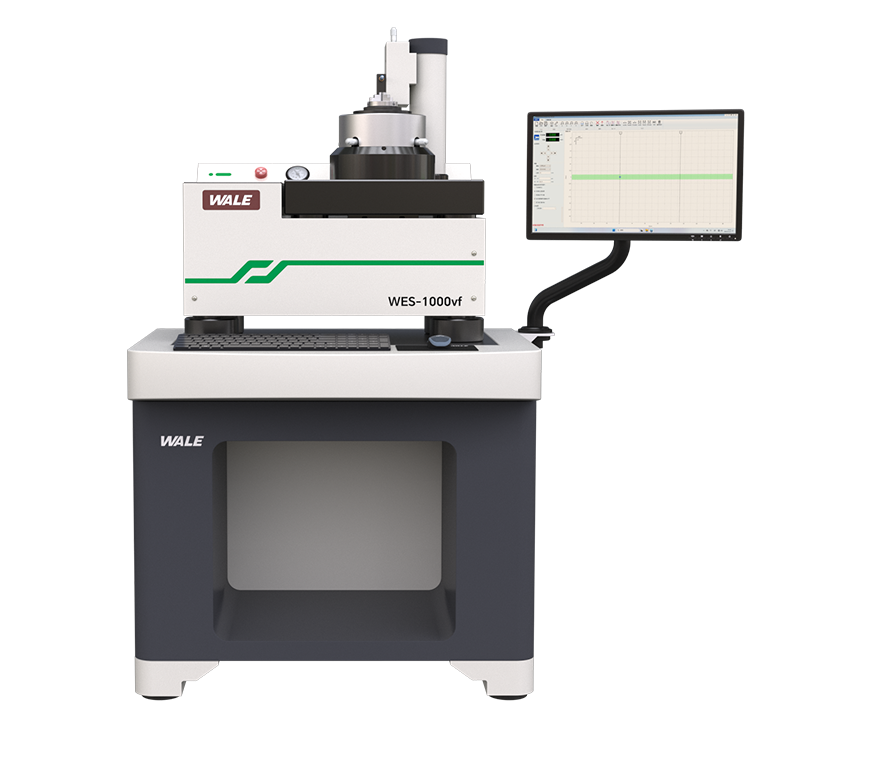

WES-1000vf准静态波纹度仪

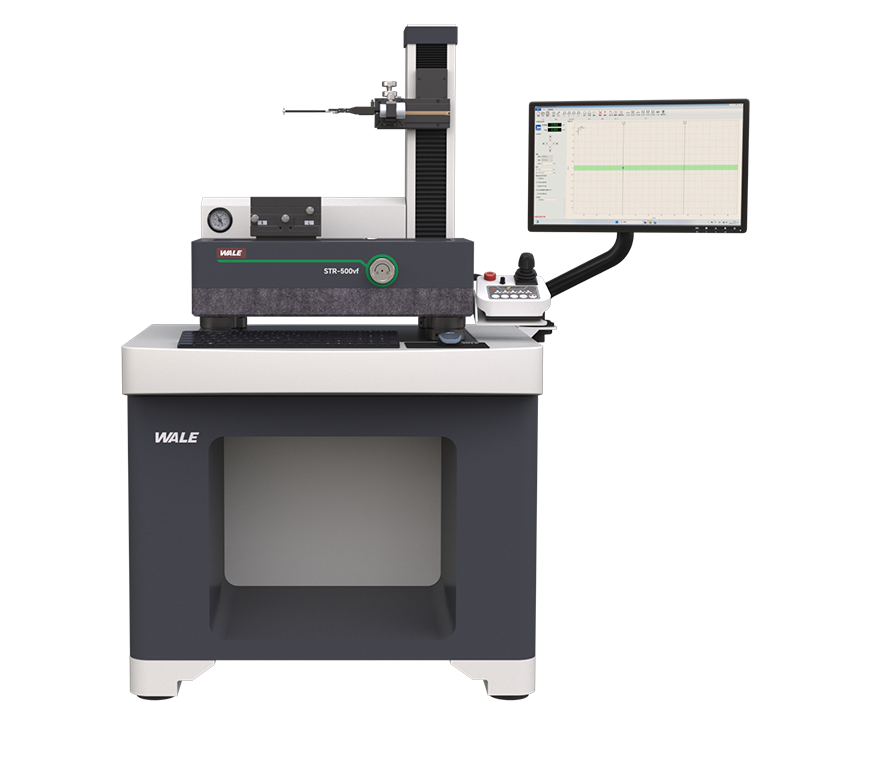

STR-1500vf直线度测量仪

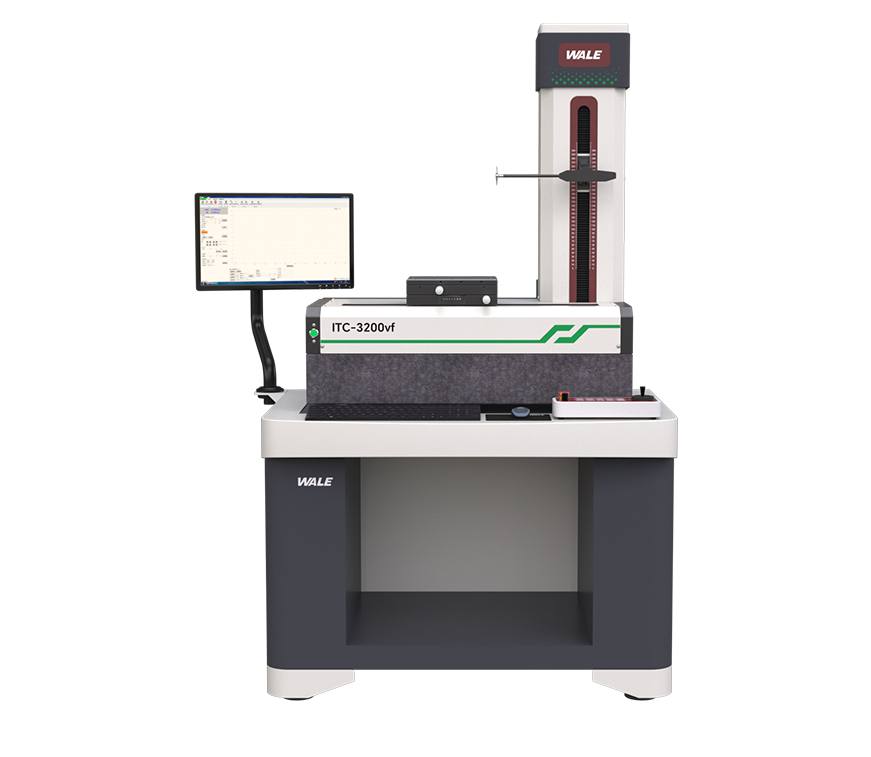

ITC-3200vf双向轮廓仪
GR-4000vf粗糙度仪

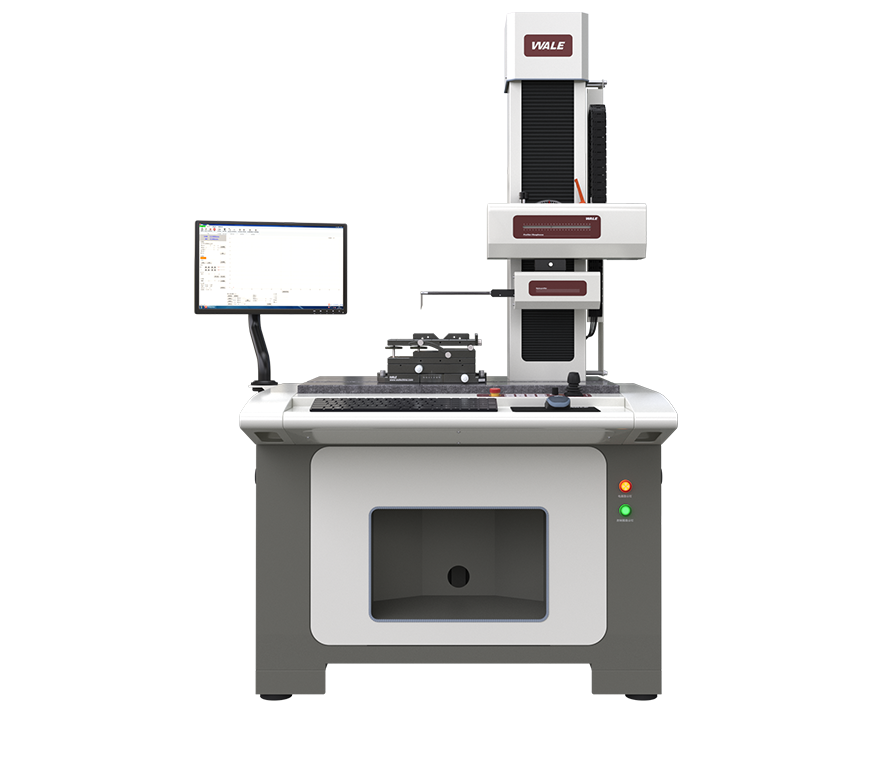

CXR-bgn轮廓仪

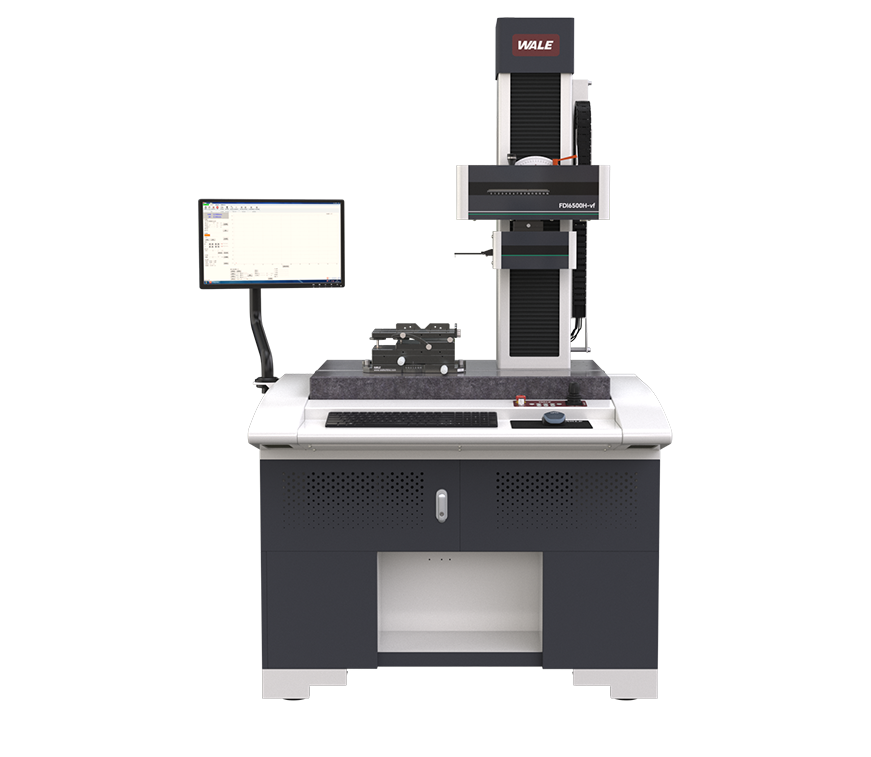

FDI6500H-vf轮廓度和粗糙度测量仪

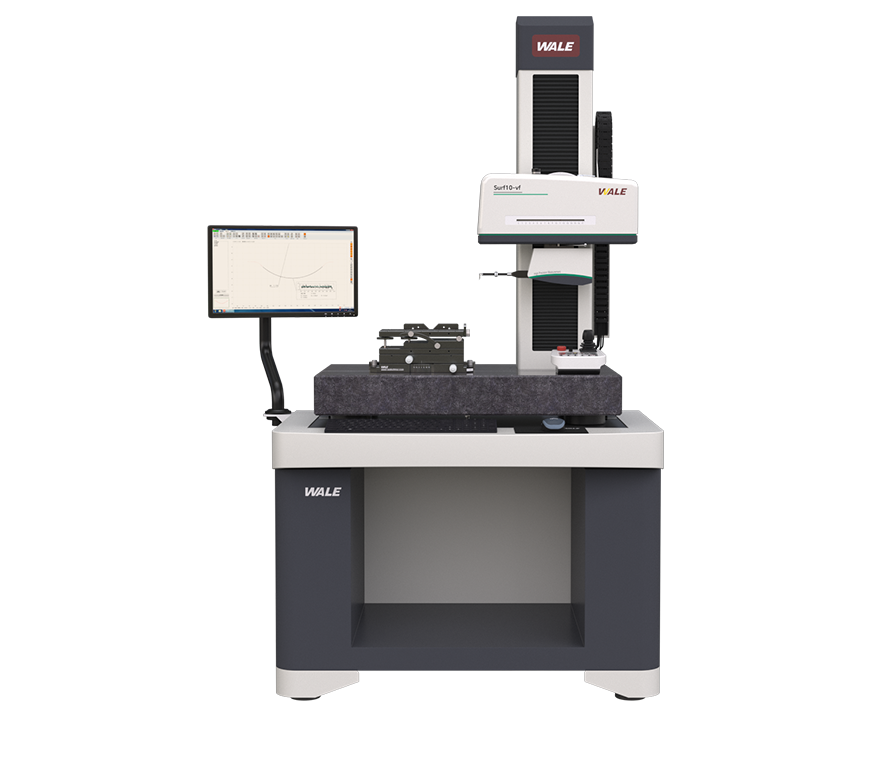

Surf10-vf系列 轮廓度和粗糙度测量仪
FFT-CYA-6000vf圆柱度仪/谐波波纹度仪
VSP- RDA3014-cmq圆度波纹度单机自动化

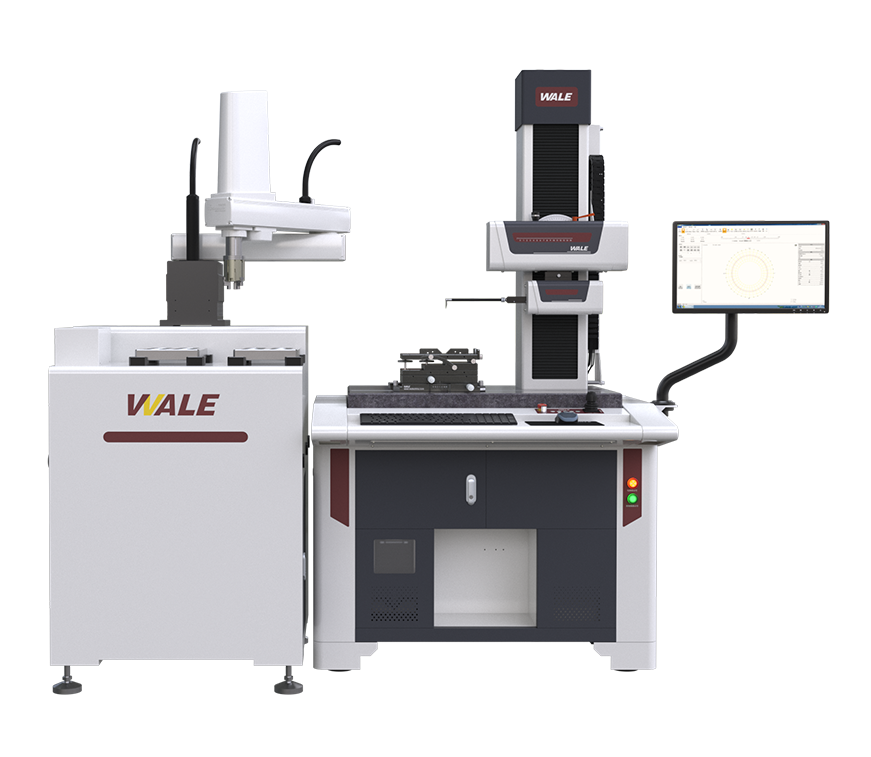

VSP- CQ3025-rvc轮廓测量单机自动化
STR3020风电滚子型线测量仪
FXJ300风电滚子分选线

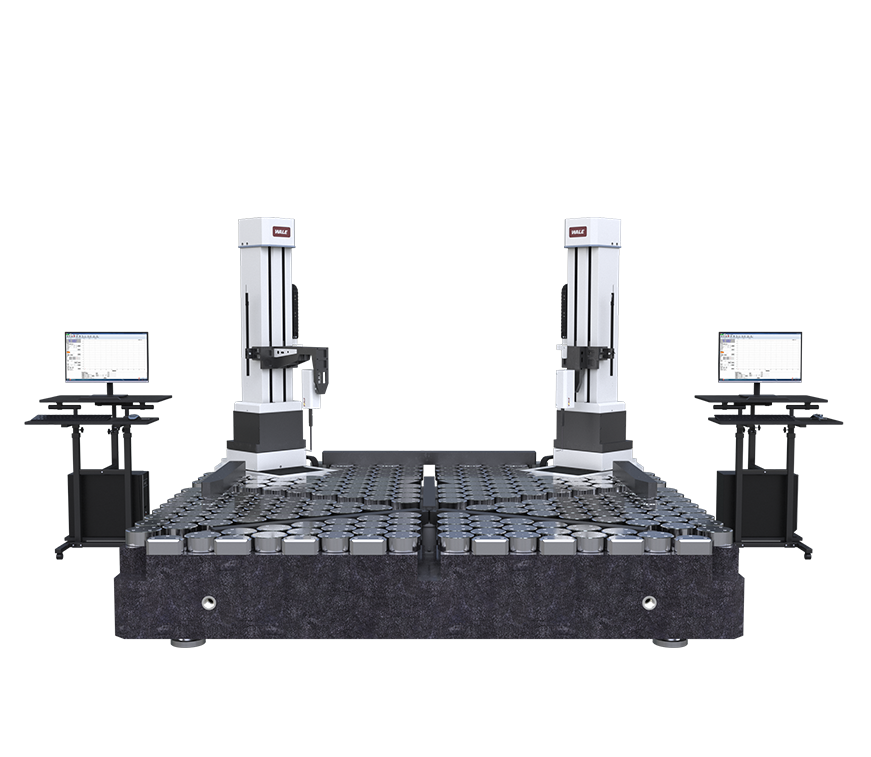

MBP3000重大型轴承粗糙度轮廓仪
MBRW系列重大型轴承圆度波纹度仪

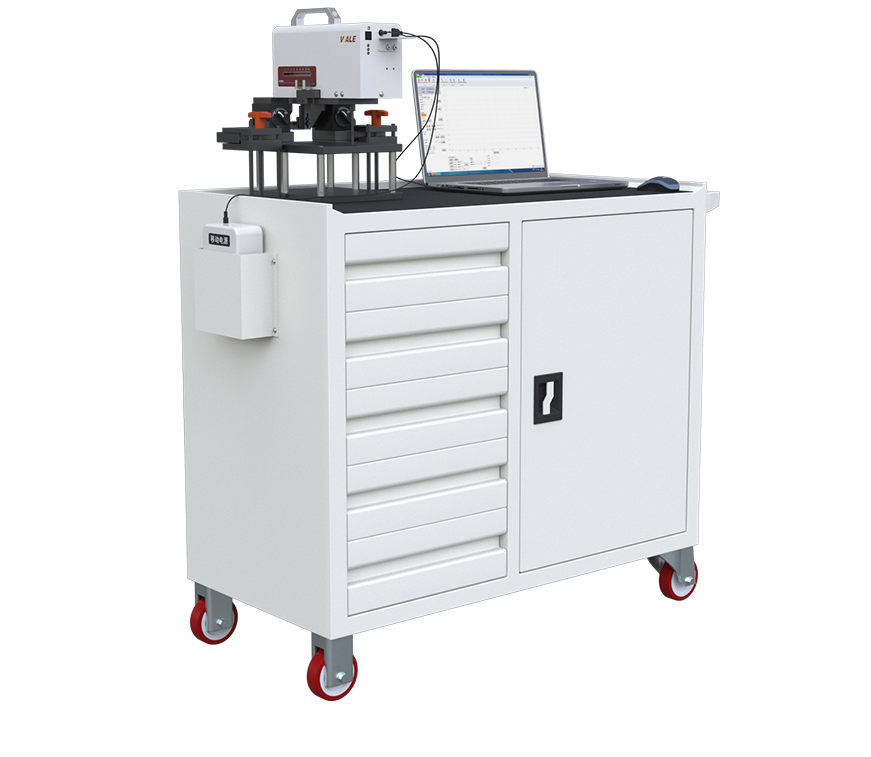

CBP4900L大型回转支承表面直线度、凸度测量仪

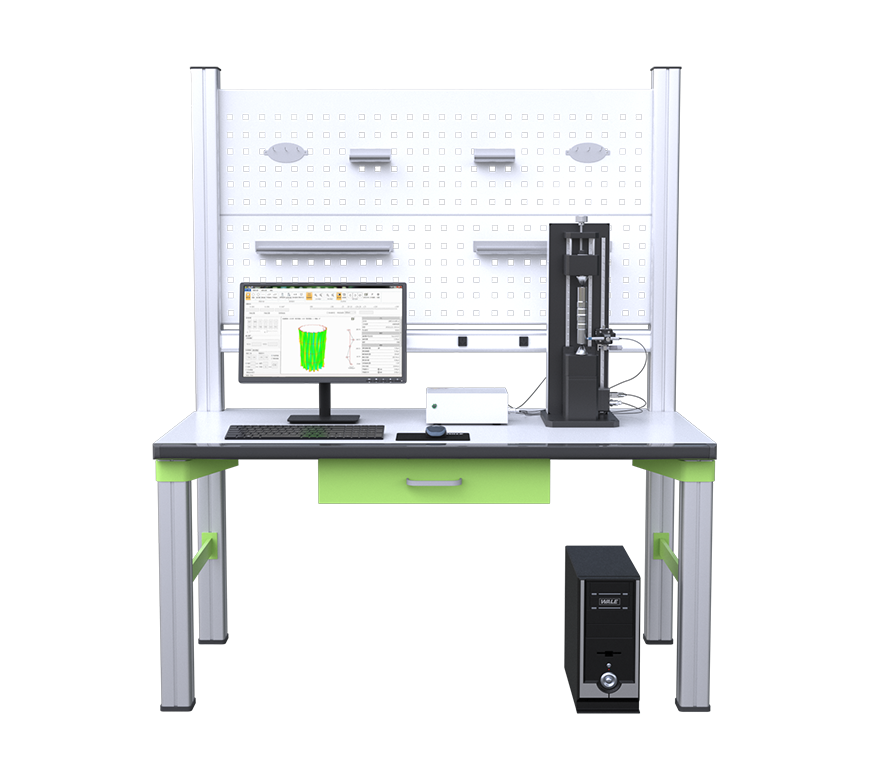

ED-mset 150多功能几何误差测量仪

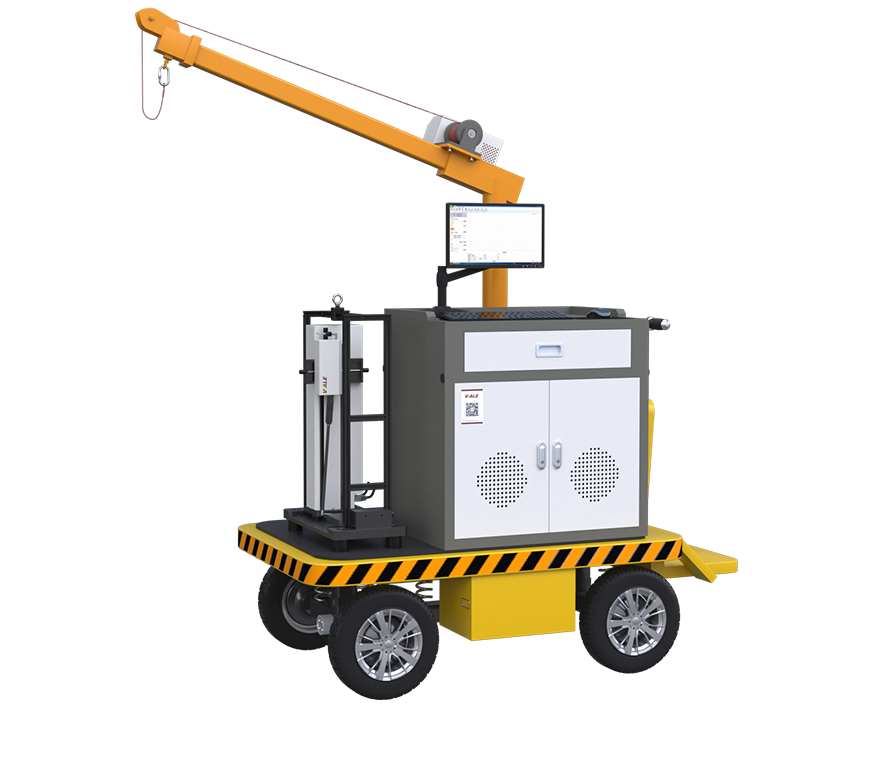

CBP4500L大型回转支承桃形沟测量仪
DM3000型制动盘DTV测量仪

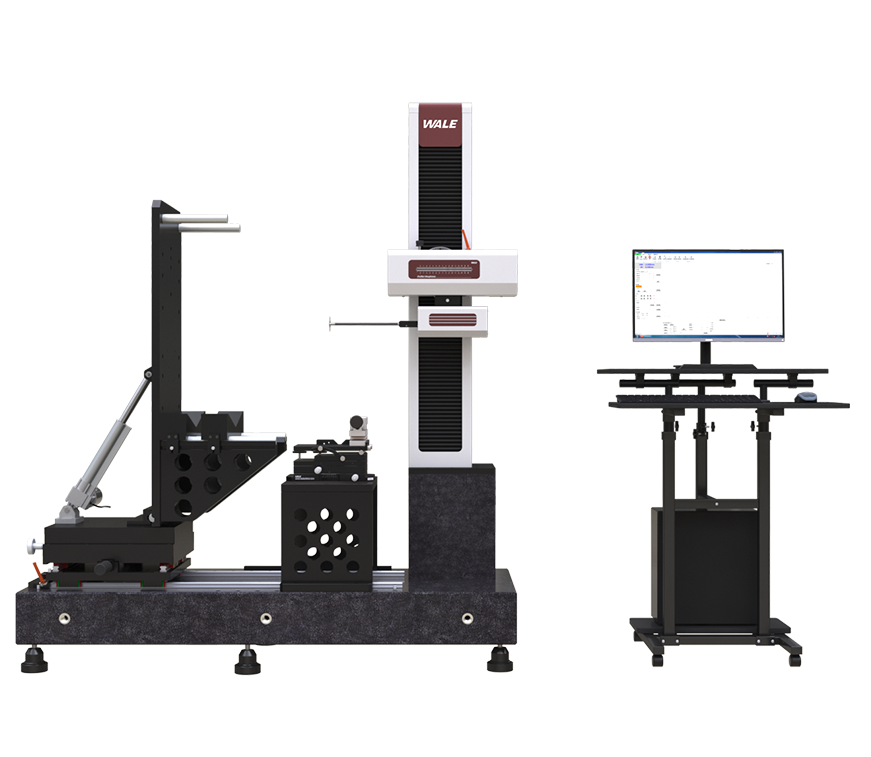

LBP1200特大型轴承粗糙度轮廓仪

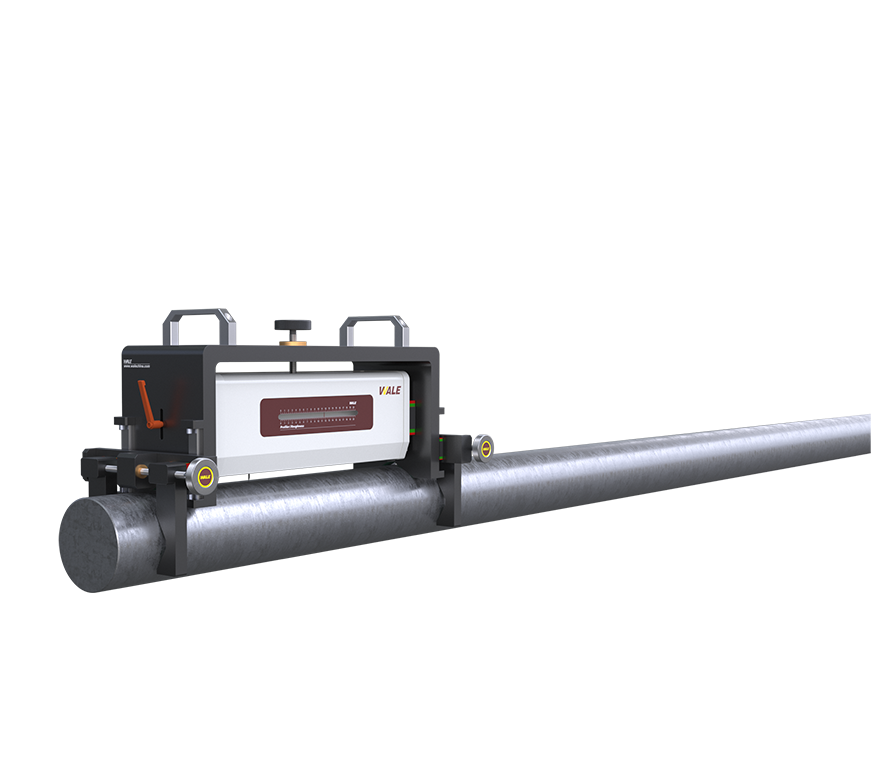

LAP120长轴类零件表面轮廓测量仪

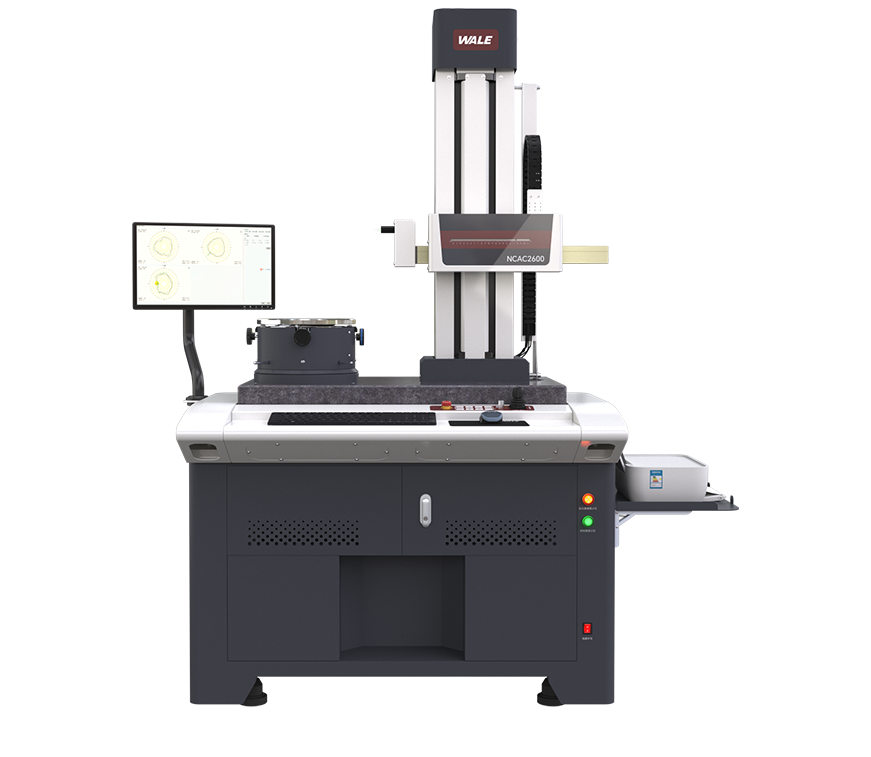

NCAC2600非接触式自动圆柱度仪

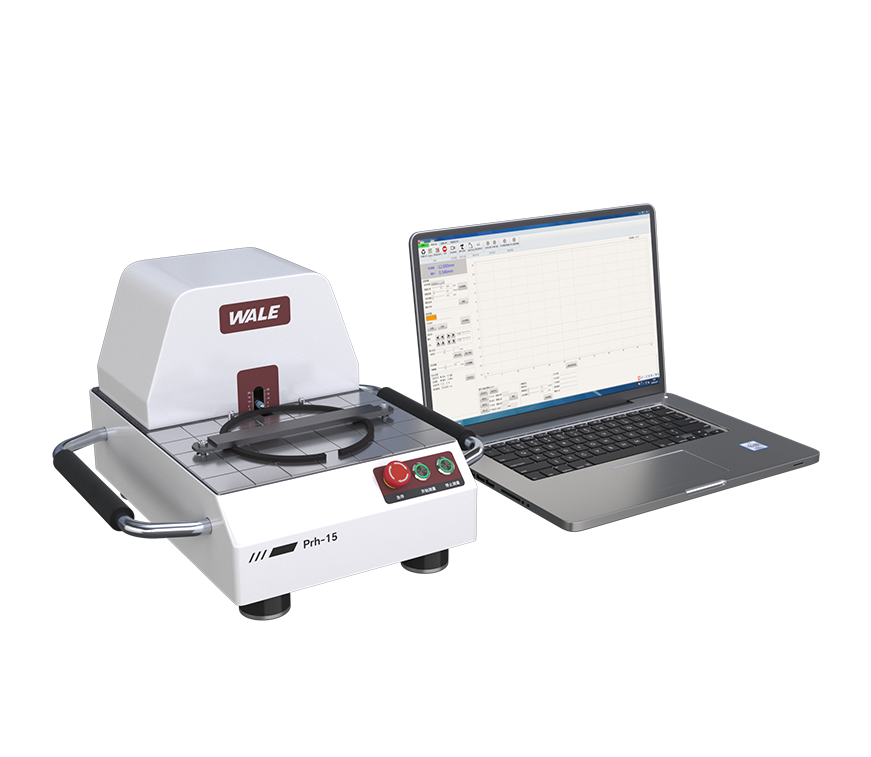

Prh系列活塞环快速测量仪

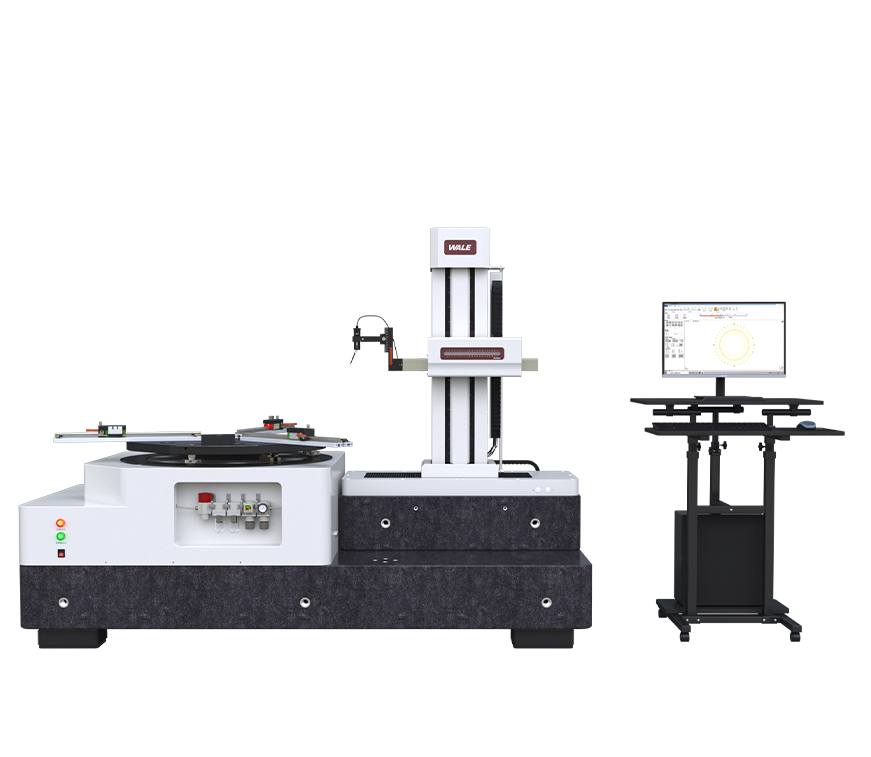

LBRW1200特大型轴承圆度波纹度仪

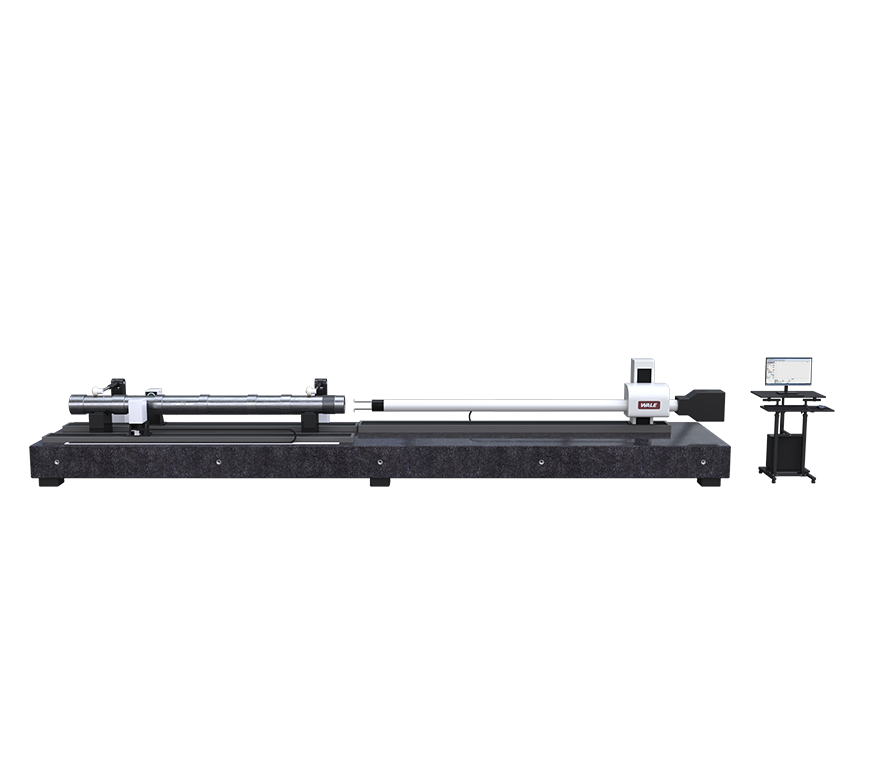

DHP3000深孔管件检测仪

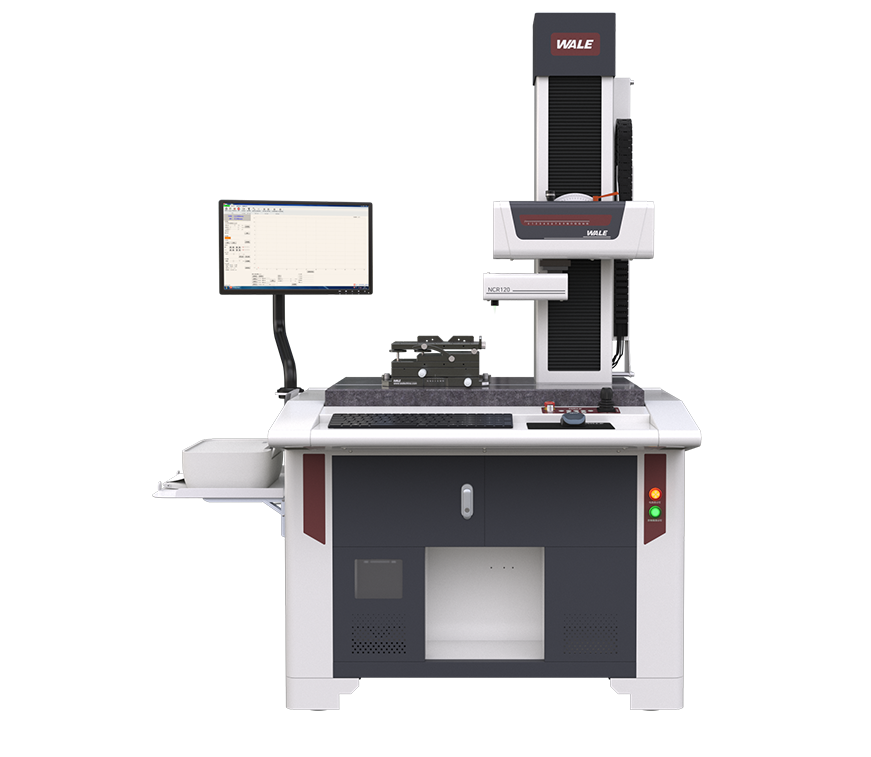

NCR120非接触式粗糙度仪
