无线充电器自动测试系统 9901

Name: 无线充电器自动测试系统 9901
Brand: MICROTEST
SKU: 9901
Availability: InStock

型号：9901

分类嘉品推荐 > MICROTEST > 电源自动测试系统 > 无线充电器自动测试系统

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

功能亮点

支援4组测试通道
支援PD 2.0 / QC 2.0 / QC 3.0协议
异物侦测功能(FOD测试)
提供统计分析报表功能
适用于150W电源产品(DC-DC)
搭载双切测试治具提高测试效率

参数规格

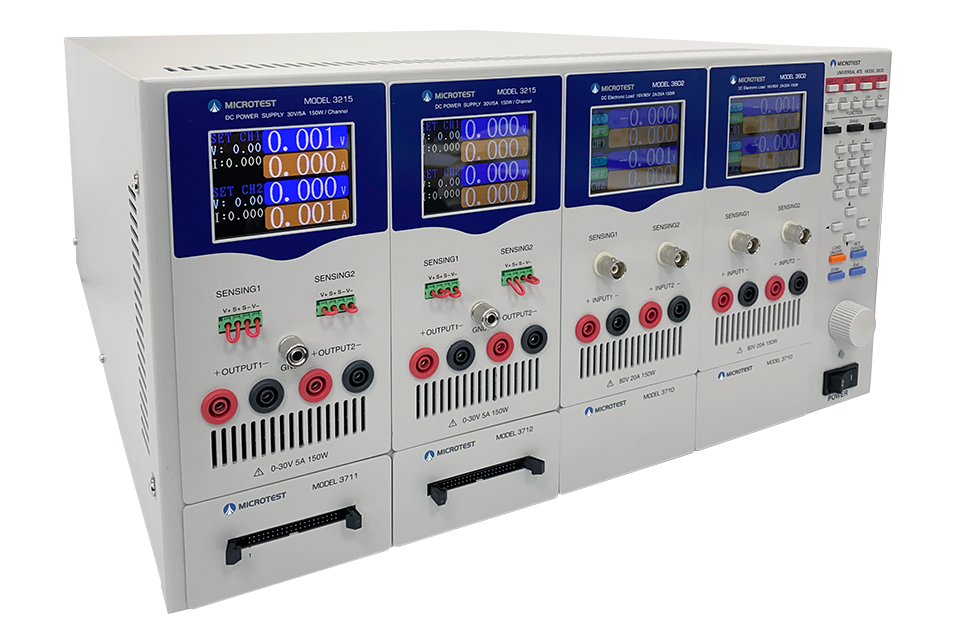

9901 无线充电器自动测试系统 (4通道)
可编程DC电源供应器	3215	2台	功率150W、电压0-30V、电流0-5A
可编程DC电子负载	3602	2台	功率150W、电压0-80V、电流0-20A 具备CC/CV/CR/CP测试模式
工业计算机/NB	可选型	1台	依照客户选型
仪器模块化机箱	3600	1式	高度5U
测试软件	PT960F	1套	无线充电器产品自动测试专用软件
功能扩充卡	3711	1式	QC/PD等协议功能扩充
控制卡	3712	1式	控制灯号、FOD测试
测试治具	客制化	1式	无线充电模块/无线充电器测试治具
系统柜/桌上型	9901/3600	1套	含电源插孔以及相关通讯线

测试规格

9901 无线充电器自动测试系统
发射端电源 (Tx)
DC Source	量程-电压	0-30V
	电压精准度	±(0.1% of setting +20mV)
	电压分辨率	0.01V
	量程-电流	0-5A
	电流精准度	±(0.1% of setting +20mA)
	电流分辨率	0.001A
	QC协议-可程序	符合QC 2.0、QC 3.0协议
	PD协议-可程序	符合PD 2.0协议
	电源纹波	30mVp-p
接收端负载(Rx)
DC Load	量程-电压	0-80V
	电压精准度	±(0.025%+0.025%FS)
	电压分辨率	0.02V
	量程-电流	0-20A
	电流精准度	0.05%+0.05%FS
	电流分辨率	高档位 0.005A、低档位0.0005A
	功率	150W
	测试模式	CC/CV/CR/CP
无线充电器测试项目
无线充电器的位移感应测试
异物侦测测试 (FOD)
无线充电器的电压测试
无线充电器的电流测试
无线充电器的功率测试
无线充电器的待机功率测试
无线充电器的快充协议之电压/电流/功率测试
接收端加载时，接收端感应的电流测试
接收端加载时，接收端感应的电流测试
接收端加载时，接收端感应的功率测试
无线充电器之效率测试
接收器的快充电压测试
无线充电器的输出短路测试及恢复测试
无线充电器的输出过电流测试及恢复测试
无线充电器的输入过电压保护测试
无线充电器的输入欠电压保护测试
条码功能

系统规格

测试档案存储	由PC端存储

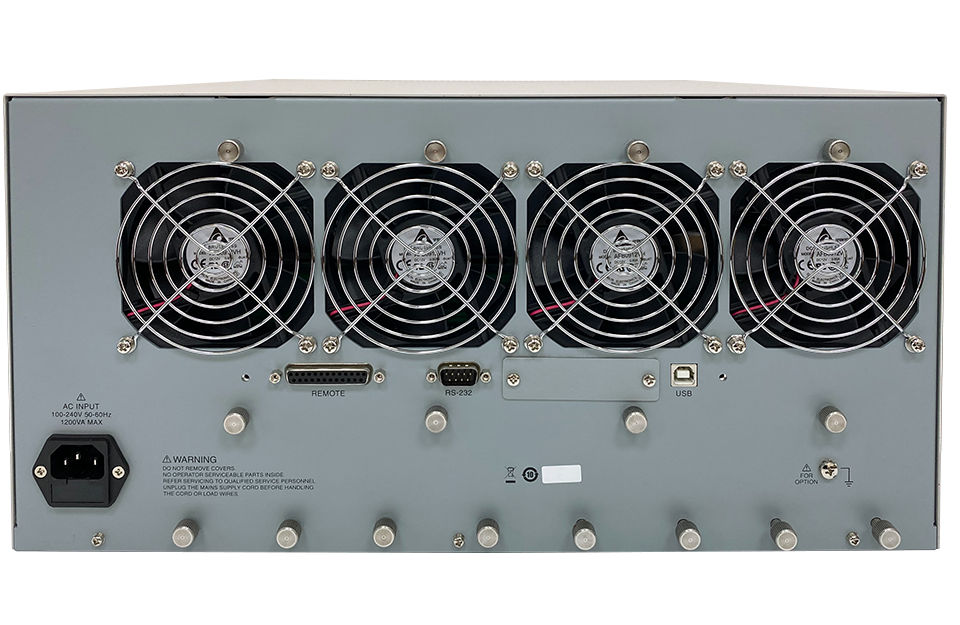

界面	RS-232、USB Device
操作系统	Win10
电源需求	电压	90-264Vac
电源需求	频率	50-60Hz±5%
消耗功率	温度	0℃-40℃
操作环境	湿度	0-80%RH
机器尺寸 WHD	432x234.6x533 mm (3600)
重量	31 Kg (3600)

应用测量

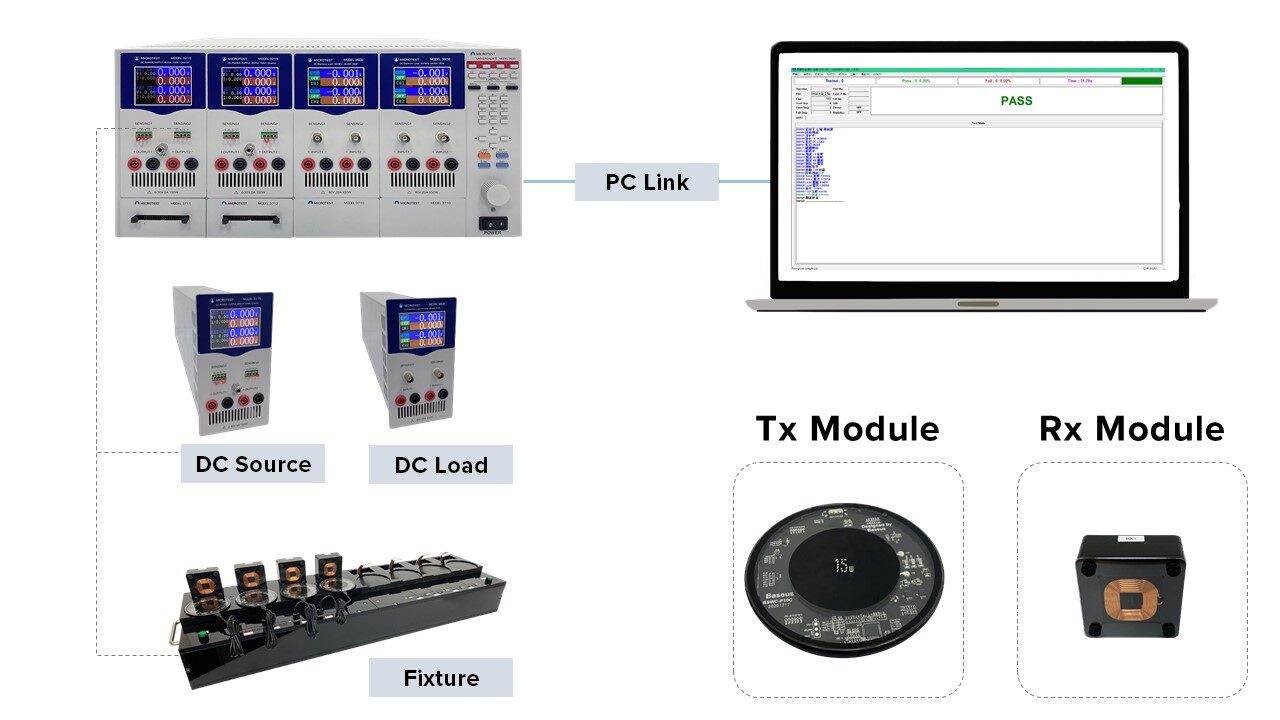

9901无线充电器自动测试系统

是一套专为无线充电器/模块提供电源参数与效率的自动检测系统

满足生产线高产能与降低制造成本的最佳检测设备

最高支持4组测试通道，并且内置QC/PD协议

可搭载双切测试治具进行左右切换，提升产线人员更高的产能

提供FOD异物侦测的测试功能

9901提供无线充电器的检测项目

输出特性

输出空载电压测试
输出带载电压测试
输出带载电流测试
输出带载功率测试
效率测试
输出快充测试

输入特性

充电电压测试
充电电流测试
空载待机功耗测试
输入快充充电电压
输入快充充电电流
输入快充功率测试

保护测试

输出短路保护及恢复测试
输出过流保护及恢复测试
输入过压保护测试
输入欠压保护测试
异物侦测(FOD)

特殊测试 / 特殊功能

位移测试
条码扫描

配件

标准配件

-红黑测试线-12AWG/50cm (3215/3602)

-BNC+BNC测试线-100cm (3602)

-BNC+红黑镀锡线-100cm (3215)

-D-SUB公对公测试线-25PIN (Remote)

选购配件

-测试线-40PIN/2.0mm/40cm (3711/3712)

‒功能扩充卡(3711)

‒控制卡 (3712)

‒无线充电接收器(Rx)

资料下载

下载资料 1（PDF）
