VTS-300 VCSEL光电测试分析系统
型号：VTS-300
分类
国货精品
> EVERFINE
> 红外&紫外&激光测量
> VCSEL&激光安全及性能测量
；
国货精品
> EVERFINE
> 显示行业测量
摘要
电学特性测量 VCSEL光电测试 LIV曲线等参数测量 同一VCSEL产品测量 LIV曲线测量 配置VCSEL测量 脉冲测量 PD电流测量
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
【产品概述】

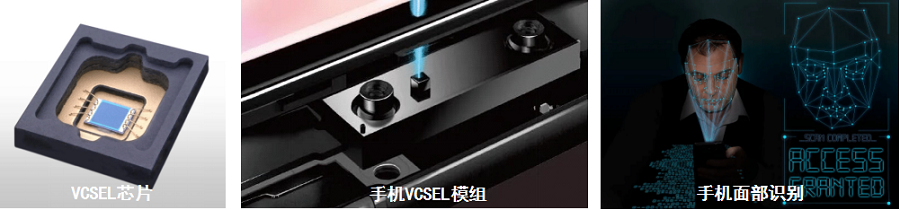

VTS-300 VCSEL光电测试分析系统光谱分辨率高，主要用于手机、手表、平板等VCSEL芯片的光谱曲线、辐射功率、光电转换效率、LIV曲线等参数的测量。
【产品特点】
高光谱分辨率

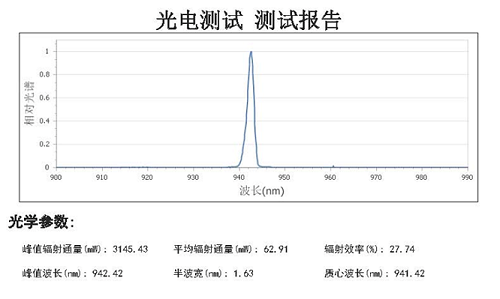

光谱带宽高达0.2nm，波长准确度0.05nm，特别适合于带宽较窄VCSEL激光器测量。
测量动态范围大

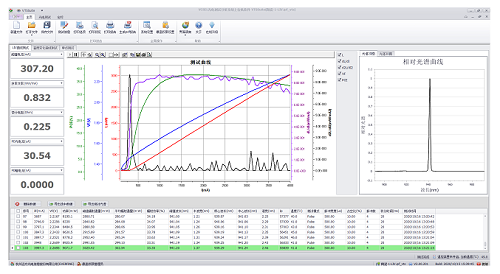

测量动态范围大，适用于不同功率VCSEL产品，及同一VCSEL产品的LIV曲线的测量。
测试功能全面、同步性好
测试功能覆盖VCSEL光、色、热等性能。配置VCSEL测量专用μs级脉冲电源（恒流型），脉冲测量同步性好，测量精确。
【典型应用】
集VCSEL光谱、辐射、温度、电学特性测量功能于一体

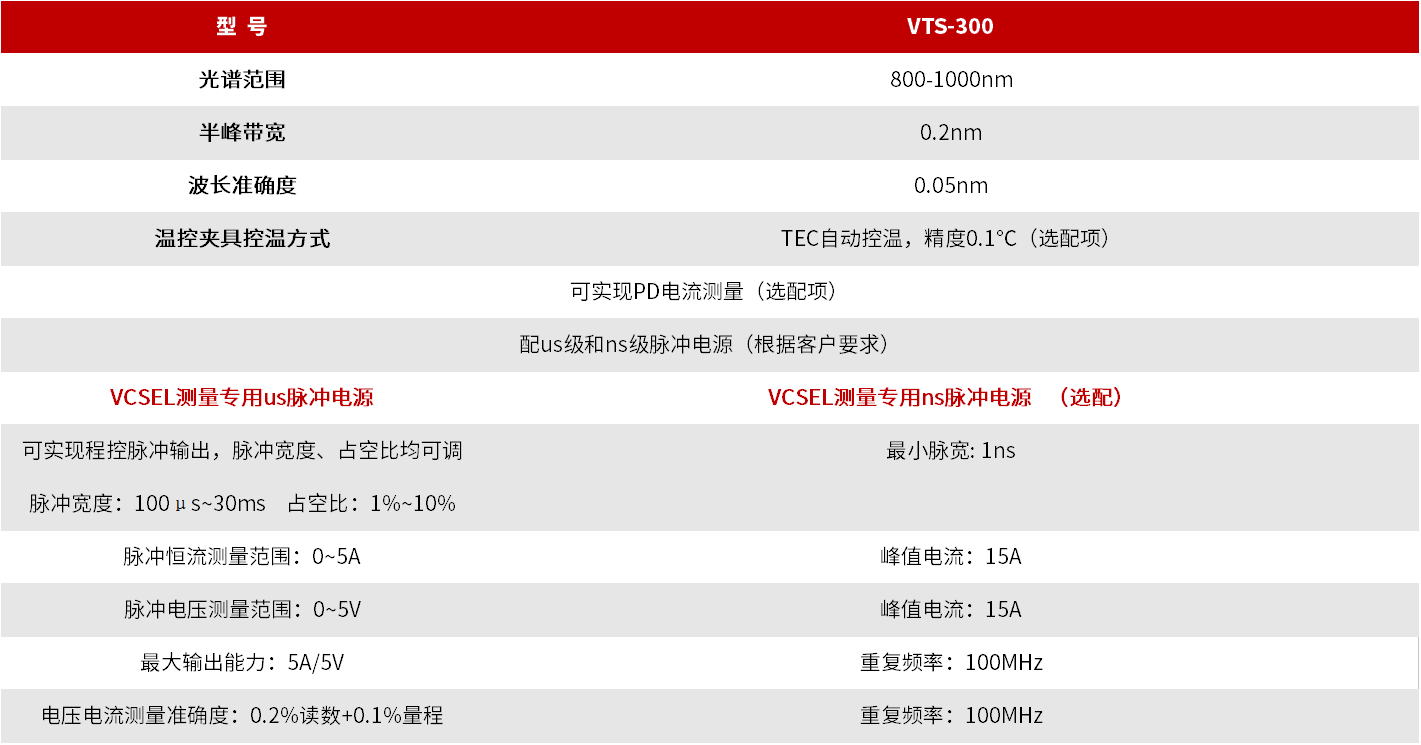

【技术参数】
| 型 号 | VTS-300 |
| 光谱范围 | 800-1000nm |
| 半峰带宽 | 0.2nm |
| 波长准确度 | 0.05nm |
| 温控夹具控温方式 | TEC自动控温，精度0.1℃（选配项） |
| 可实现PD电流测量（选配项） | |
| 配us级和ns级脉冲电源（根据客户要求） | |
| VCSEL测量专用us脉冲电源 | VCSEL测量专用ns脉冲电源 （选配） |
| 脉冲宽度：100μs~30ms 占空比：1%~10% | 最小脉宽: 1ns |
| 脉冲恒流测量范围：0~5A | 峰值电流：15A |
| 脉冲电压测量范围：0~5V | 峰值电流：15A |
| 最大输出能力：5A/5V | 重复频率：100MHz |
| 电压电流测量准确度：0.2%读数+0.1%量程 | 重复频率：100MHz |
