产品介绍
在许多电子设备和高精度机械应用研究把重点转向小型化研究。其结果是，许多以新型微技术产品想法为基础的创新型微量产品产生了。用于精密液体输送的微型泵便是很好的例子。
mzr-11557微型泵是德国HNPM公司生产的产品，作为一款新型的微型泵产品。该微型泵对于腐蚀性介质表现出比较好的耐腐蚀性能，其转子和功能性元件由陶瓷材质制成，使得该泵具有耐化学腐蚀性和耐磨性能。由于使用了SSIC轴承和轴材料，合金C22(DIN2.4602)外壳，使得该微型泵可以在化学工业中的应用中应对任何挑战。
高耐腐蚀性
mzr-11557微型泵可用于酸和碱介质的输送使用
密封
磁耦合 (NdFeB)(钕铁硼)
使用寿命长
耐磨陶瓷组件
化学惰性泵头
合金 C22, SSiC, Al2O3 和 ZrO2-陶瓷
大功率电动机
mzr-11557微型泵采用电子整流DC微型电机以驱动液体机构。紧凑的结构的同时，还能在确保力学性能下提供大功率密度和大速度范围，使其能以尽可能小的体积完成大排量输出，并且能够高精度控制流量。
精确的剂量, 低脉动
mzr-11557微型泵简洁、无阀门的设计使其具备高度紧凑的外形，并且不存在脉冲现象，更加容易调节水流。
运行原理
mzr-11557微型泵是小型的旋转式容积泵。它们源于一个带外齿的内转子和一个内齿的外转子的微环形齿轮的原理。内部转子拥有一个比外转子为6/7和10/11齿更小的齿。而转子的制造公差是在几微米的范围内。以下是其运行原理示意图

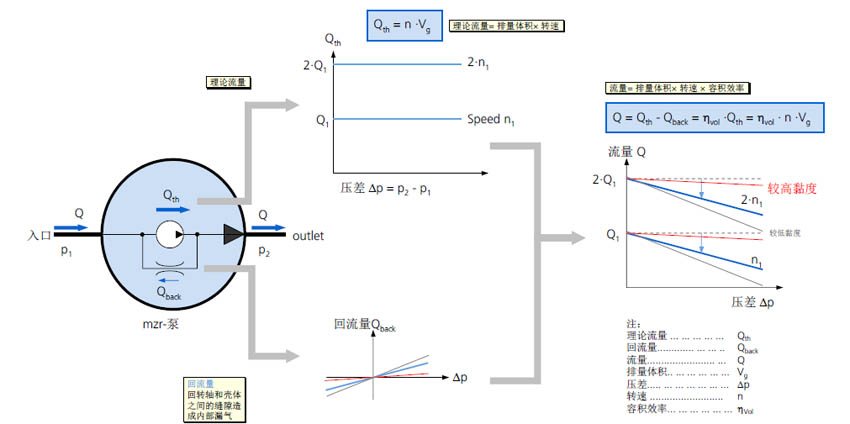

流量计算
mzr-11557微型泵采用电机控制齿轮转速，从而达到控制流量的目的，转速越高，流量越大。
更多产品信息详见：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/hermetic-inert-pump-series/mzr-11557.html
技术参数
| 流量 | 29 – 1152 ml/min |
| 粘度范围 | 0.3 – 1,000 mPas |
| 精密度 CV | < 1 % (变异系数) |
| 转速范围 | 150 – 6000 rpm |
| 流体连接 | 3/8" NPT 内螺纹, 横向 |
| 接液部分 | 泵壳合金 C22 (2.4602), 可选: 不锈钢 316L; 密封 FFKM(Kalrez® 频谱? 6375), 可选: FPM, EPDM; 轴/轴承烧结碳化硅 (SSiC); 轴承和湿功能部件的 Al2O3 陶瓷; 转子部分稳定的 ZrO2, 可选: 碳化钨镍基 |
| 电动机/马达 | 交流电机, IEC- 056规格, 4 极, IP 55, 额定电压 240/400 V, 额定频率100 Hz, 240 W |
| 尺寸 (长 x 宽 x 高) | 291 x 130 x 171 mm |
| 重量 | 约. 12 kg |
| 温度保护 | 热触点 (NC) |
| 系统最大压力 | 60 bar (870 psi) (入口压力 + 压差) |
| 扭矩传递 | 6-极 NdFeB(汝铁硼) 磁耦合 |
| 压差范围 | 0 – 30 bar (1 mPas); 0 – 60 bar (高于 16 mPas) |
| 工作温度范围 | -5 ... +60 °C (-20 ... +100 °C *) |
| 排量 | 192 μl |
| 最小剂量 | 100 μl |
| 备注 | * 视配件而定, 按要求提供定制的解决方案 |
