透明物也能准确测量
高精度平行光学成像系统准确识别被测物目标边缘，确保被测物在测试区域不同位置的线性测量精度和准确性。
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品概述
LSG系列测径仪，采用激光扫描系统，能够更精准的对目标物外轮廓进行采样。紧凑小巧的设计满足不同应用场景和需求，采用的激光扫描技术，配合高性能DSP进行高速数据处理，实现高速精准测量，保证数据稳定处理。
主要应用于：电线电缆、电子通讯线缆、光纤通讯线缆、漆包线缆、医疗线材、各种管材的外径测量。
测量原理
激光测径仪测量原理
激光测径仪采用激光扫描原理，通过激光束对被测物体进行高速扫描，利用光电传感器接收激光信号。当激光束被物体遮挡时，传感器会记录遮挡时间，通过计算激光扫描速度与遮挡时间的乘积，即可精确测量物体的直径尺寸。这种非接触式测量方式适用于各种精密制造领域。
产品型号
LSG-1020
测量精度高、机身小巧、紧凑，耐用，易维护
| 适用线径范围 | 0.05mm - 9.99mm |
|---|---|
| 测量精度 | ±0.5 μm |
| 重复精度 | ±0.1 μm |
| 尺寸参数 | 217x86x48(mm) |

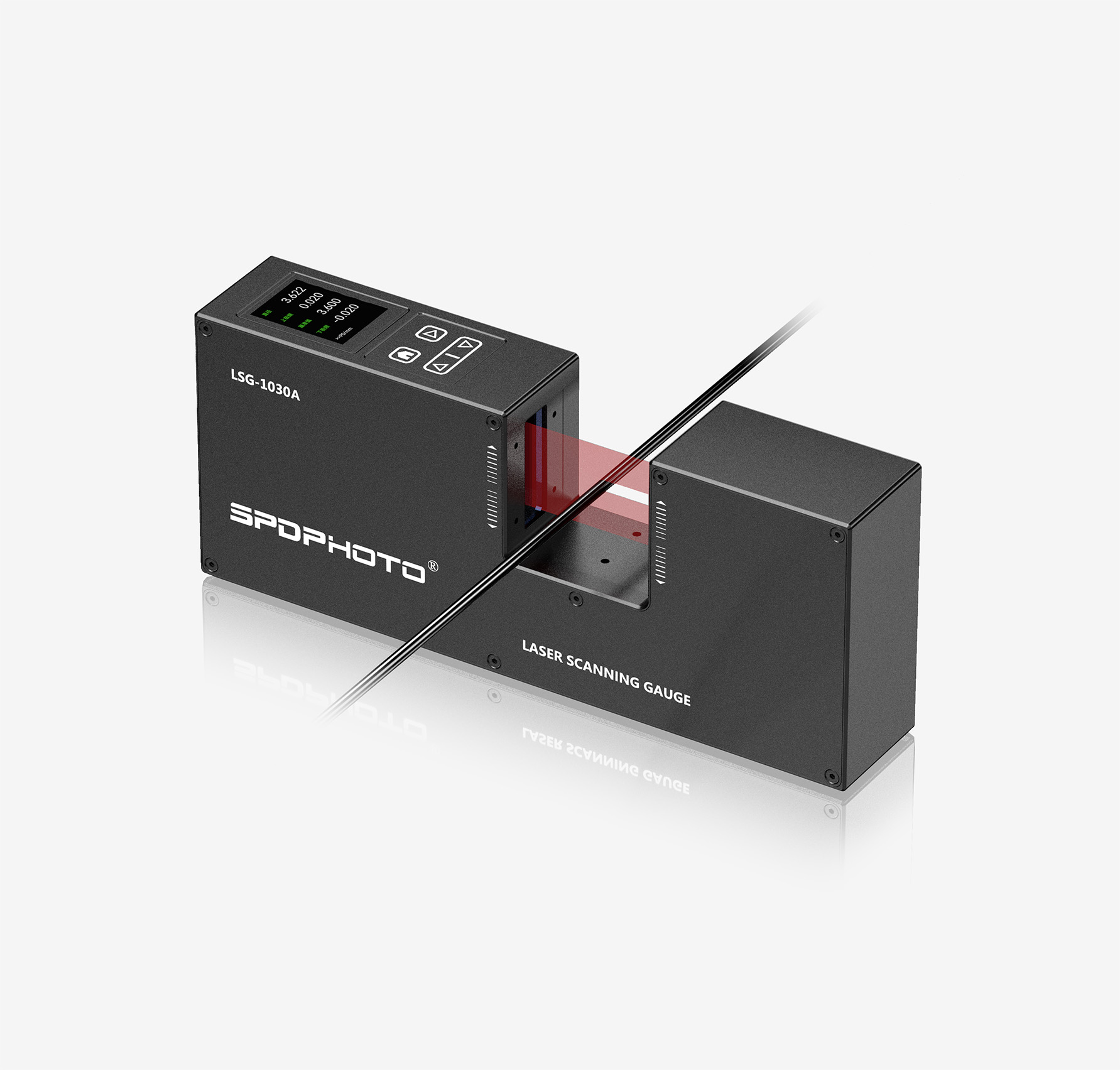

LSG-1030A
测量范围大、机身小巧、紧凑、耐用、易维护
| 适用线径范围 | 0.1mm - 30mm |
|---|---|
| 测量精度 | ±2 μm |
| 重复精度 | ±1 μm |
| 尺寸参数 | 280x115x51(mm) |

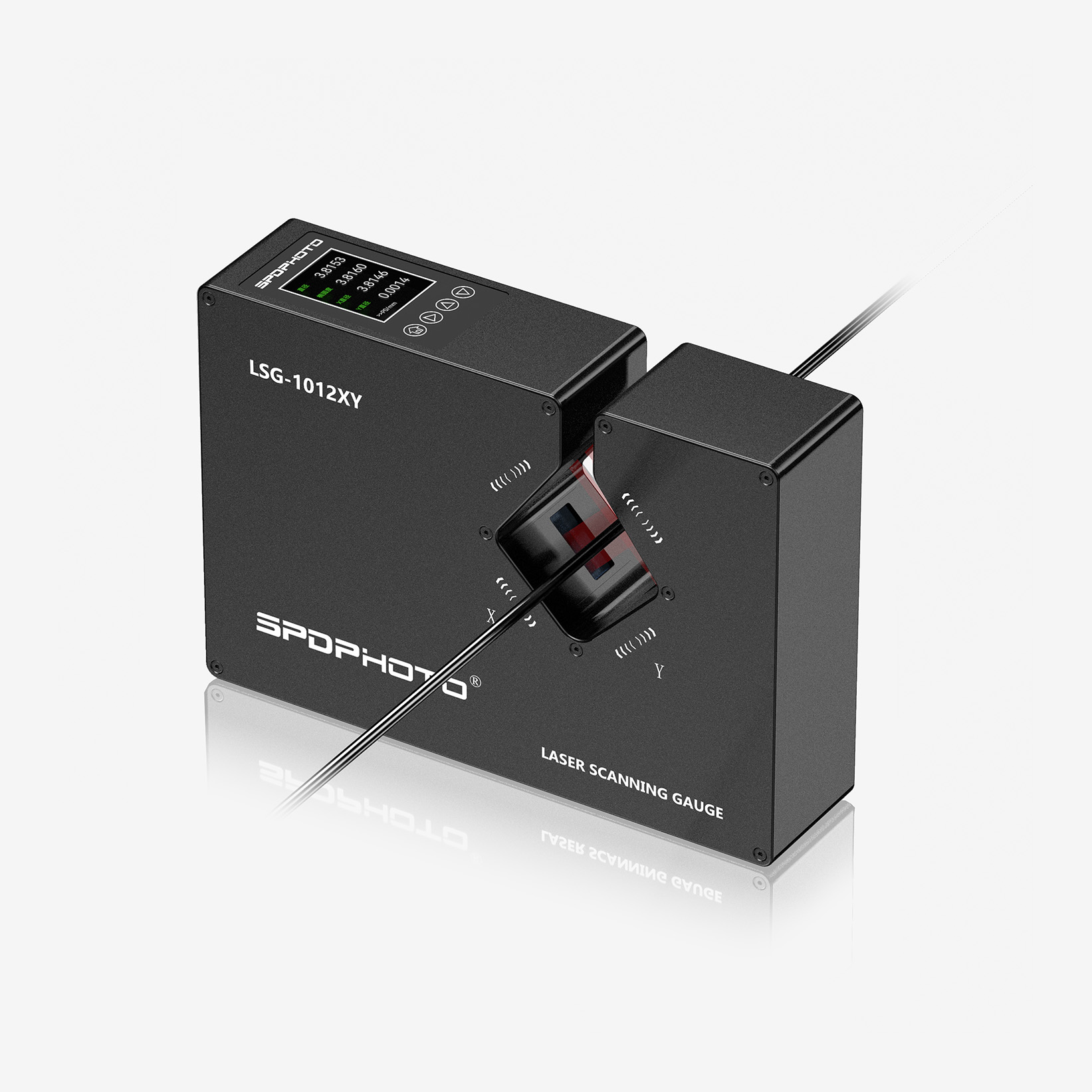

LSG-1012XY
体积小巧，双轴扫描
双光路冗余设计，可靠性高，稳定性强
双光路冗余设计，可靠性高，稳定性强
| 适用线径范围 | 0.1mm - 12mm |
|---|---|
| 测量精度 | ±0.5 μm |
| 重复精度 | ±0.3 μm |
| 尺寸参数 | 230x159x55(mm) |

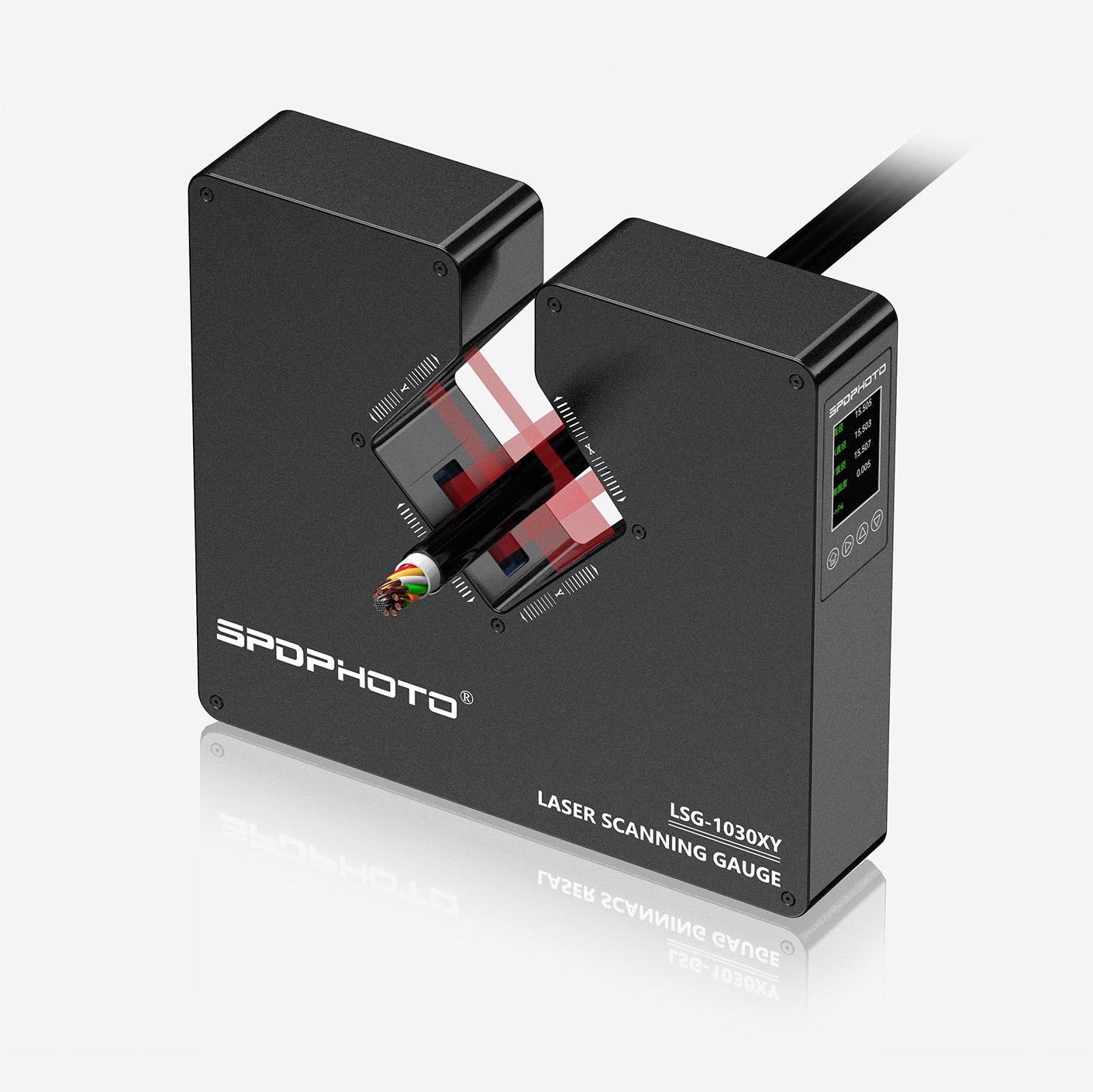

LSG-1030XY
双轴扫描，数据采集更加精准全面
双光路冗余设计，可靠性高，稳定性强
双光路冗余设计，可靠性高，稳定性强
| 适用线径范围 | 0.1mm - 30mm |
|---|---|
| 测量精度 | ±1 μm |
| 重复精度 | ±0.5 μm |
| 尺寸参数 | 260x232x55(mm) |

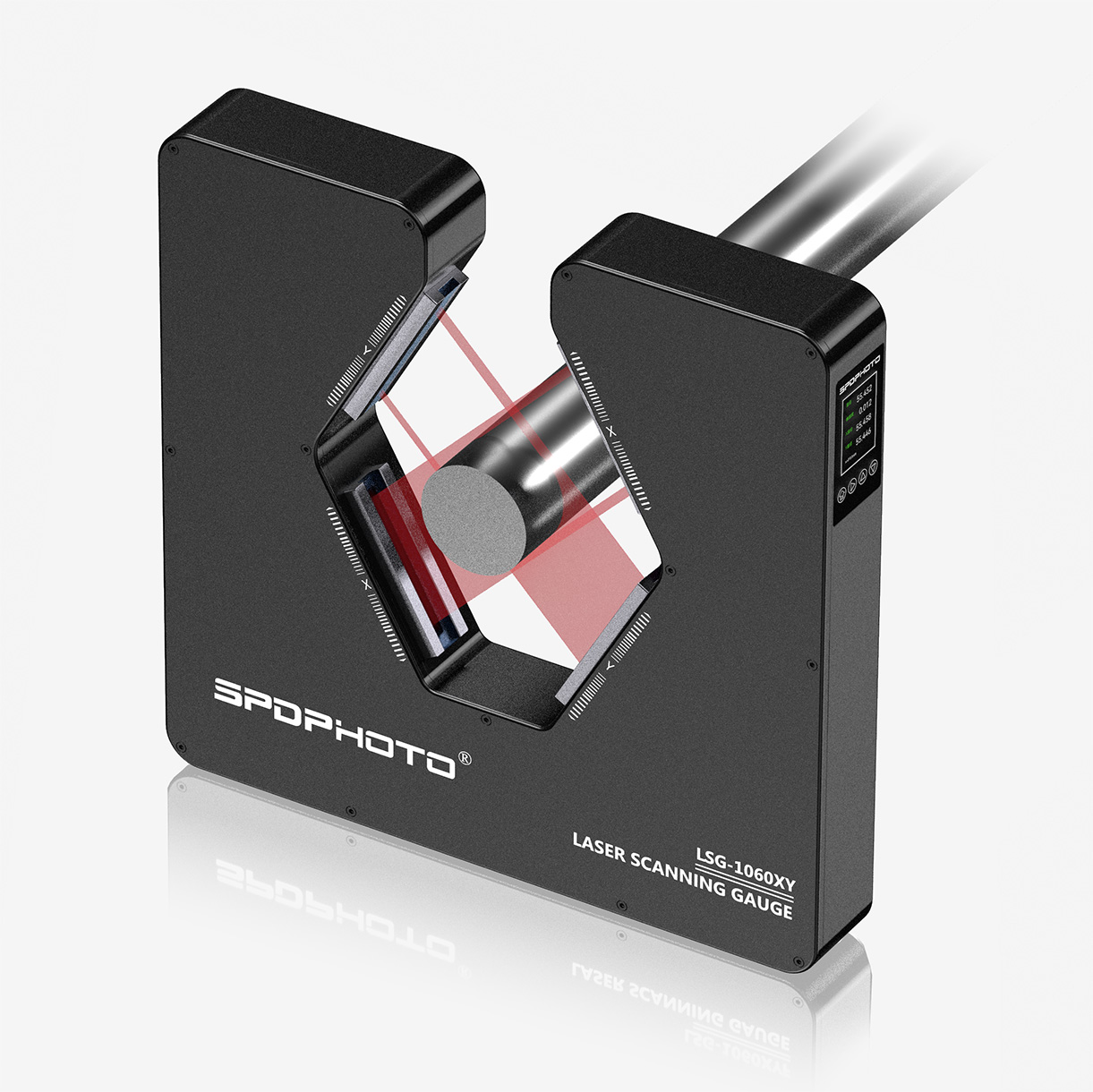

LSG-1060XY
大口径双轴扫描，数据采集更加精准全面
| 适用线径范围 | 0.5mm - 60mm |
|---|---|
| 测量精度 | ±2 μm |
| 重复精度 | ±0.5 μm |
| 尺寸参数 | 385x374x56(mm) |
测量模式
外径测量
边缘位置检测
平均外径测量
椭圆度检测
宽度厚度检测

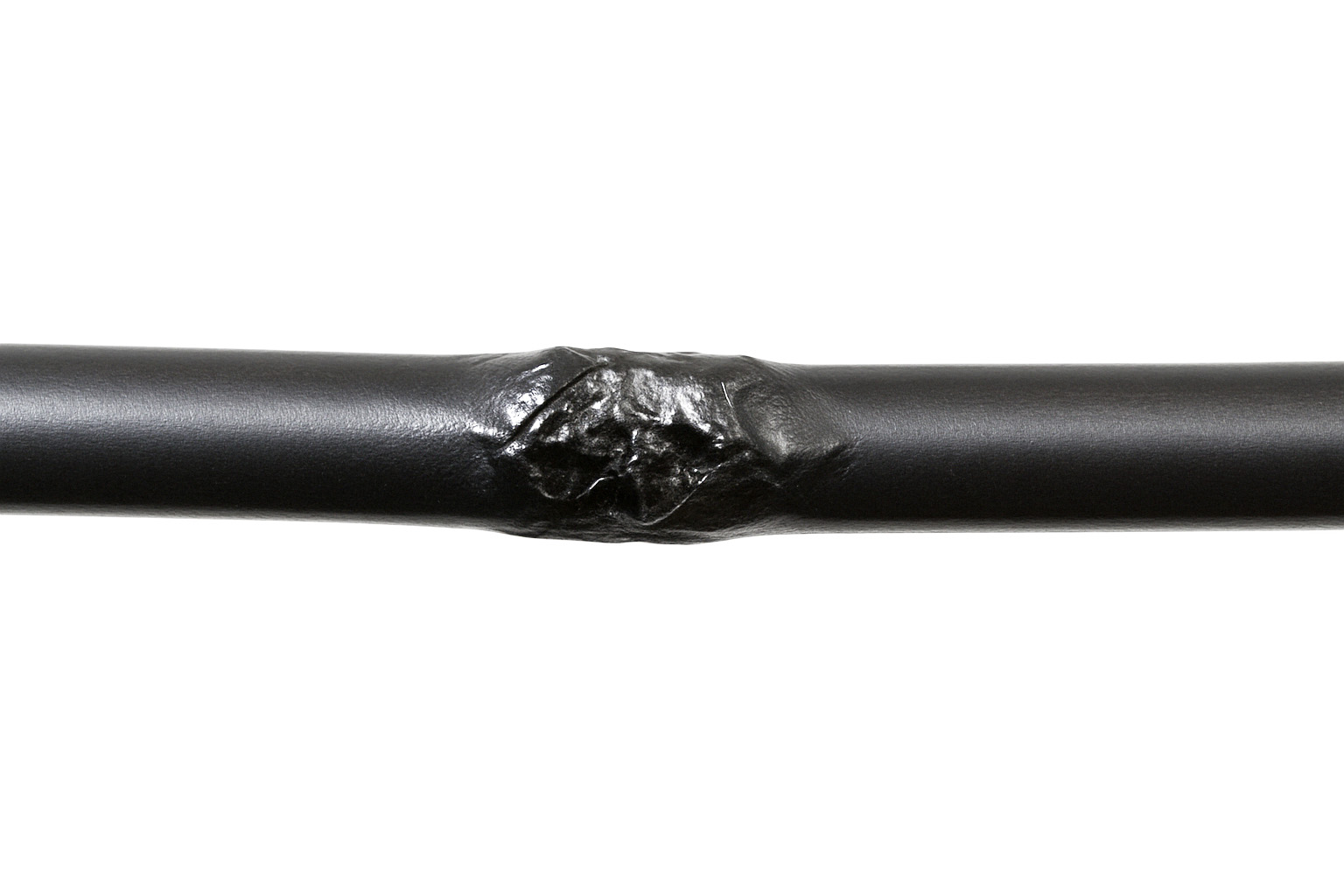

凹凸缺陷检测技术参数
| 产品型号 | LSG-1020 | LSG-1030A | LSG-1012XY | LSG-1030XY |
|---|---|---|---|---|
| 扫描轴数 | 1轴 | 1轴 | 2轴 | 2轴 |
| 测量范围 | 0.05-9.99 mm | 0.1 -30 mm | 0.1 -12 mm | 0.1 -30 mm |
| 最小分辨率 | 0.1μm | 1 μm | 0.1μm | 0.1μm |
| 测量精度 | ±0.5μm±0.01%*D | ±2 μm±0.01%*D | ±0.5μm±0.01%*D | ±1μm±0.01%*D |
| 重复精度 | ±0.1μm±0.005%*D | ±1 μm±0.005%*D | ±0.3μm±0.005%*D | ±0.5μm±0.005%*D |
| 扫描频率 | 800次/秒 | 800次/秒 | 1600次/秒 | 1600次/秒 |
| 报警输出 | 24V，300mA(触点负载) | 24V，1A(触点负载) | 24V，1A(触点负载) | 24V，1A(触点负载) |
| 通讯输出 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 LAN/MODBUS TCP协议 | RS-485/MODBUS RTU协议 | RS-485/MODBUS RTU协议 |
| PI控制 | 选配 | 选配 | 选配 | 选配 |
| 供电电源 | DC 12V， 1A | AC 220V | DC 24V， 2A | DC 24V， 2A |
| 测头尺寸 | 217x86x48(mm) | 280x115x51(mm) | 214×116×50(mm) | 260x232x55(mm) |
应用场景
了解产品的应用模式，有助于选择最适合的产品，提高工作效率和使用效果。

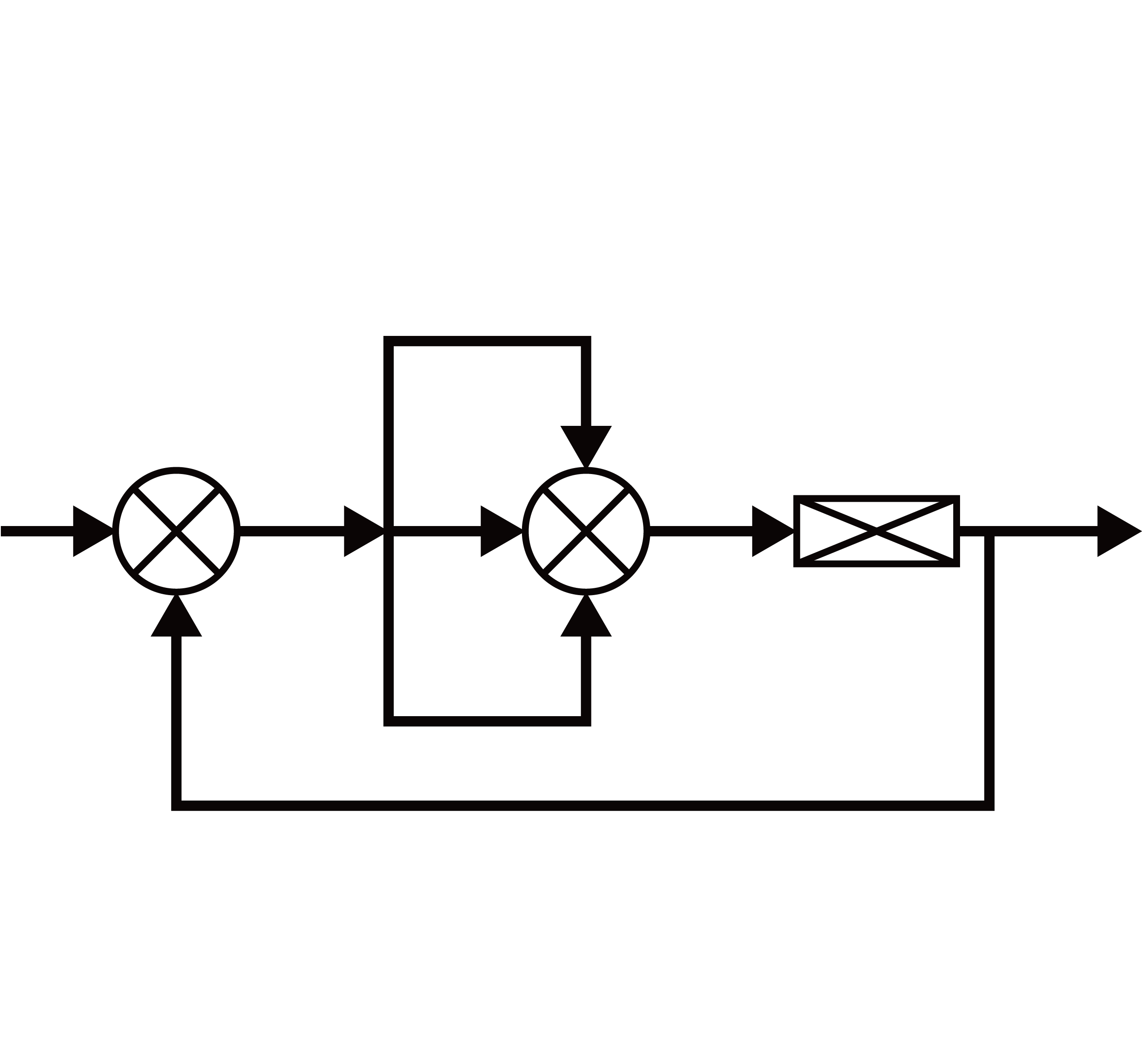

PI反馈控制
通过 PI 闭环，测径仪实时反馈线径偏差，系统自动调牵引或挤出量，让线径一直稳定在设定范围内。

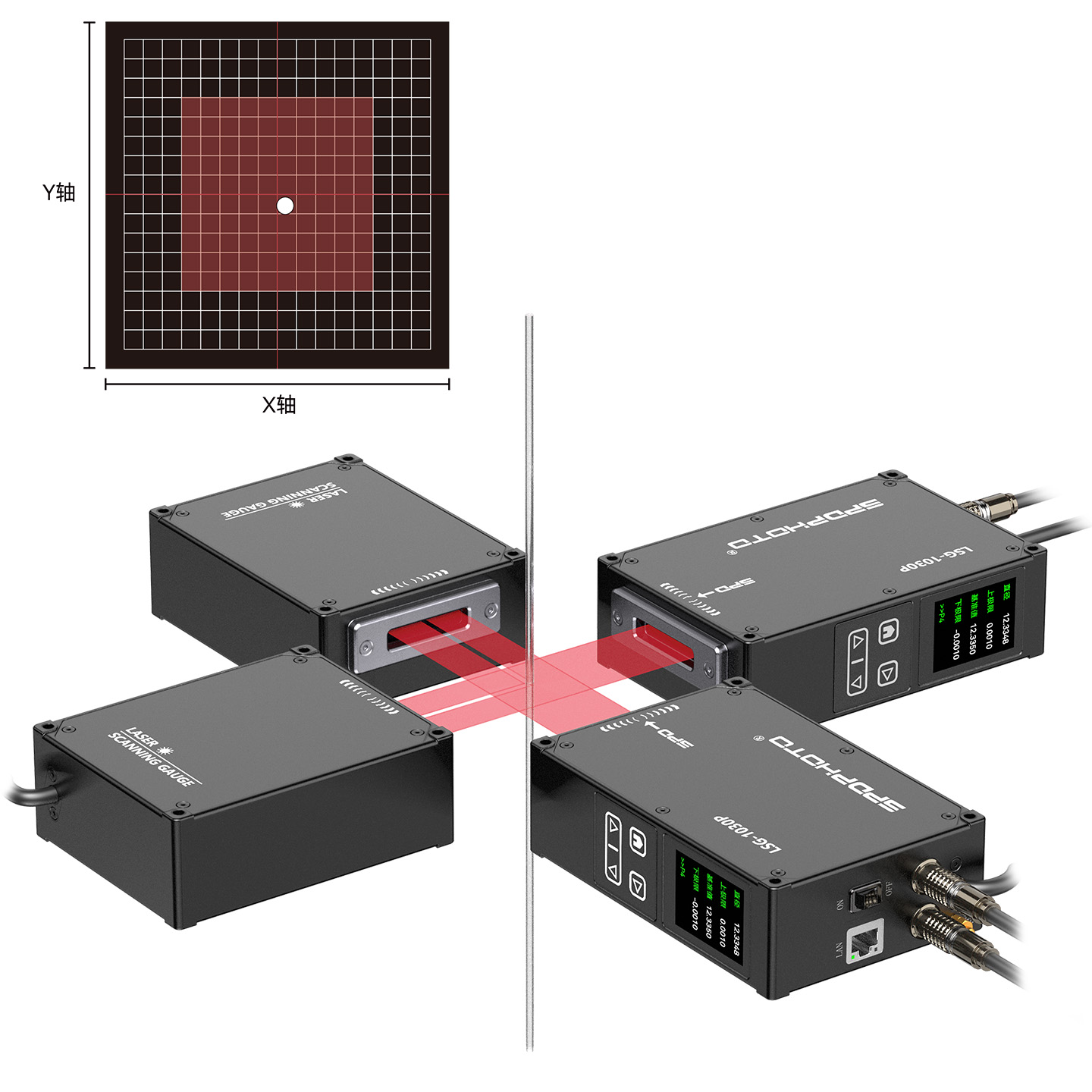

在二维对工件进行定位
对目标位置进行连续检测，辅助纠偏，提高工艺水平与产品良品率。

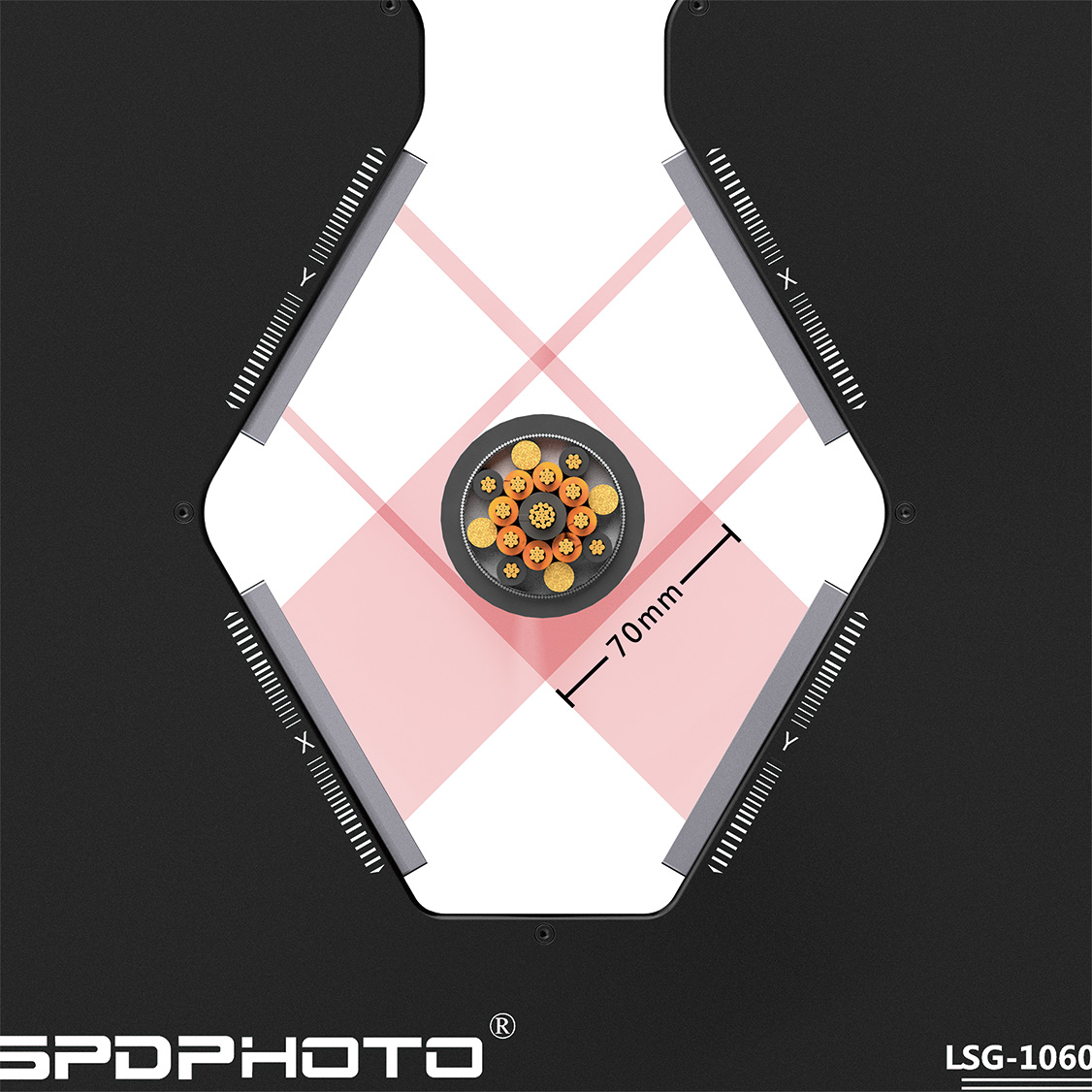

双轴大口径测量
管材、棒材、线缆等，大直径测量范围，双轴测量。
技术特性
高精度平行光学
高精度平行光学成像系统准确识别被测物目标边缘，确保被测物在测试区域不同位置的线性测量精度和准确性。
使用DSP高速芯片
高速DSP数字处理技术，短时间内可处理大量数据，保证数据完整性和准确性。
长时间稳定运行
定制的光学传输器件和工业级设计保证产品长时间运行的稳定性。
降低抖动对测量的影响
专用的自适应防抖算法，降低被测物抖动时对测量产生的影响。
在规定环境温度范围内，可保持较好的测量稳定性
专用的经过长时间检验的光学成像采样模块，有助于提升测量数据的长期准确性和可靠性。
联机通讯
标准通讯协议，安全、稳定、可靠。

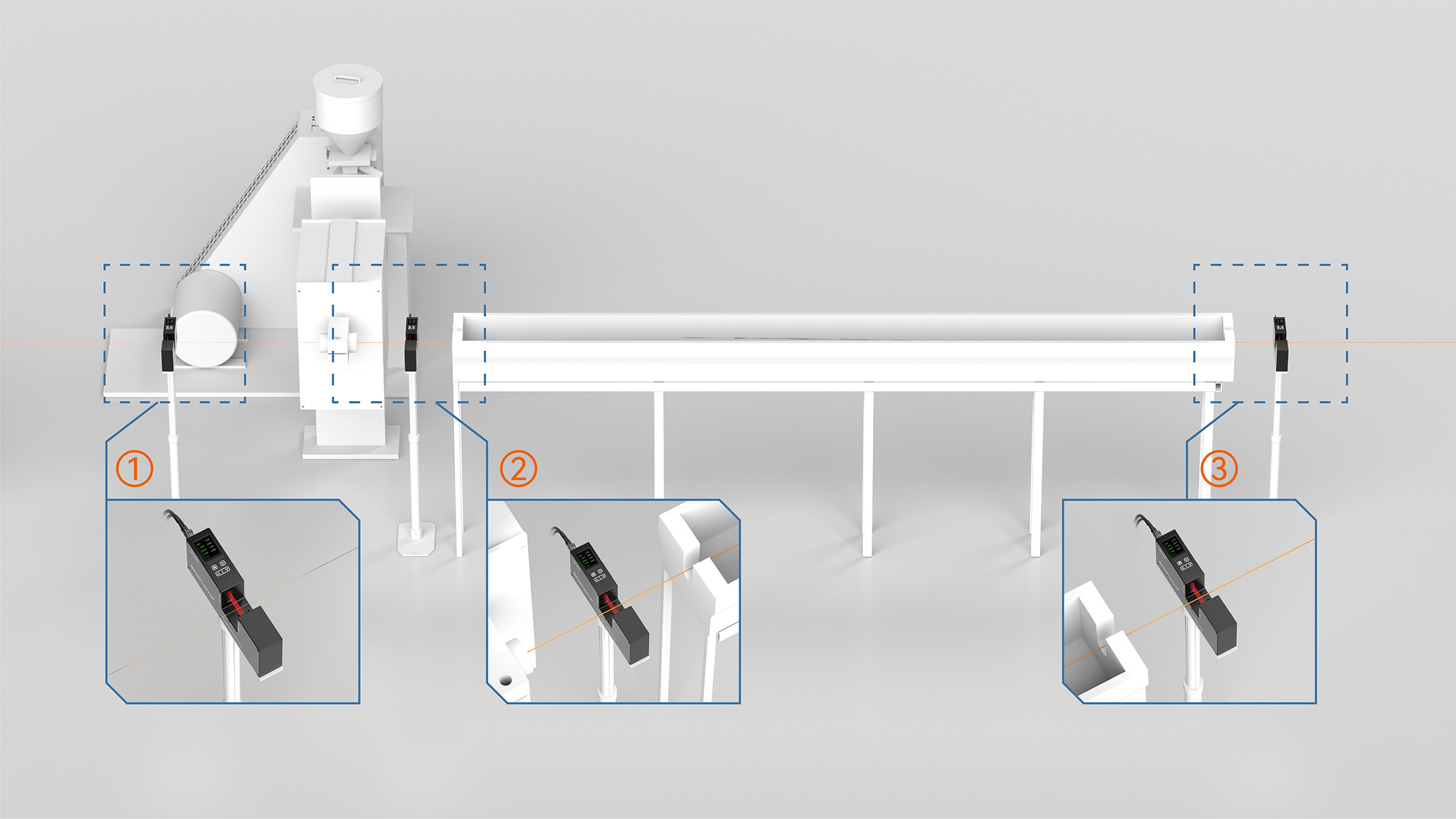

LSG-1030A挤出机使用案例
①挤出机出口前：检测线芯的直径，确保其在进入挤出机之前符合标准规格。
②挤出机出口处：在挤出机挤出线缆后，测径仪会立即测量线缆的热端外径，确保其符合规格。此安装位置具备PI控制功能，通过控制牵引速度实现挤出。
③冷却水槽之后：挤出后的线缆通常会经过一个冷却水槽，然后再进行测量。这是为了确保测径仪测量到的线缆尺寸是其最终冷却收缩后的尺寸。这样可以更准确地控制生产过程中的质量。
②挤出机出口处：在挤出机挤出线缆后，测径仪会立即测量线缆的热端外径，确保其符合规格。此安装位置具备PI控制功能，通过控制牵引速度实现挤出。
③冷却水槽之后：挤出后的线缆通常会经过一个冷却水槽，然后再进行测量。这是为了确保测径仪测量到的线缆尺寸是其最终冷却收缩后的尺寸。这样可以更准确地控制生产过程中的质量。
