用途场景
规格参数

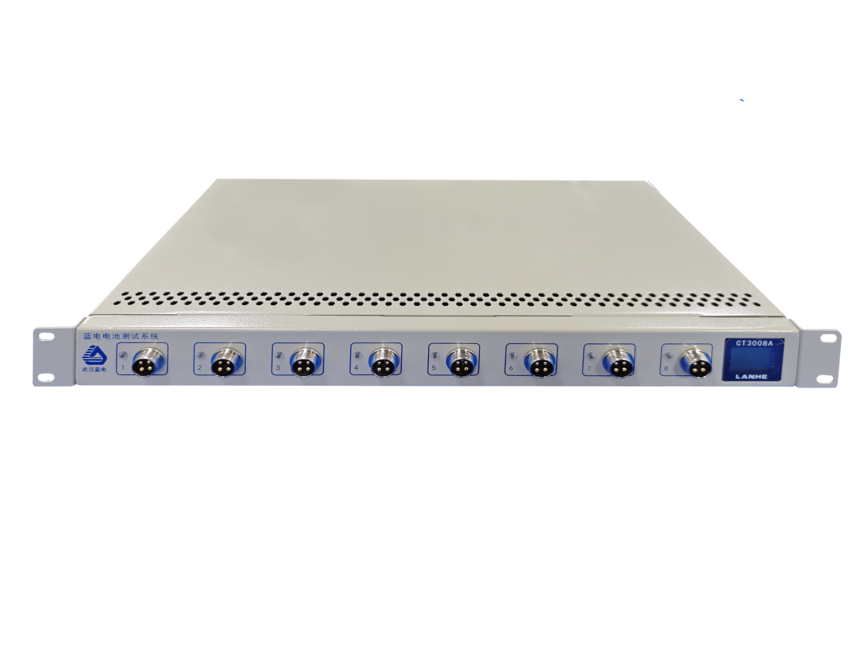

设备型号 | CT3008A 1U | ||||
通道数 | 8 | ||||
机箱尺寸 | 宽*高*深：490*44.5*214.5 | ||||
输入 | 功率 | 30W | |||
电源 | AC220V50HZ/110V60HZ | ||||
阻抗 | ≥1GΩ | ||||
电压 | 量程 | 5V(可定制) | |||
输出范围 | 充电：-5V～5V | ||||
精度 | ±0.02%FS（满量程）（23℃±2℃） | ||||
分辨率 | 6位有效数字（自动） | ||||
电流 | 档位 | 100mA | 20mA | 5mA | 1mA |
输出范围 | 充电：1‰～100%满量程 | 放电：1‰～100%满量程 | |||
精度 | ±0.02%FS（满量程）（23℃±2℃） | ||||
分辨率 | 6位有效数字（自动） | ||||
输出方式 | 四电极（支持参比电极测试） | ||||
恒功率 | 精度 | ±0.05%FS（控制），±0.05%FS（测量） | |||
恒阻 | 精度 | ±0.05%FS（控制），±0.05%FS（测量） | |||
电流响应时间（10%～90%） | <1ms | ||||
设备采样时间 | 记录时间≥100ms（可选配10ms采样） | ||||
数据时间变化△t | 10ms～7200s | ||||
数据电压变化△U | 电压量程的万分之五及以上 | ||||
数据电流变化△I | 电流量程的万分之五及以上 | ||||
充电模式 | 恒流充电、恒压充电、恒流恒压充电、恒功率充电、恒阻充电、倍率充电 | ||||
放电模式 | 恒流放电、恒压放电、恒功率放电、恒阻放电、倍率放电 | ||||
截止条件 | 步骤时间、电压、电流、容量、能量、-DV、充放循环、tx、Cx、N1、N2、电流倍率、库伦效率、容量保持率、温度、电压，自定义变量 | ||||
支持DCIR测试 | 支持 | ||||
切换时间 | <3ms | ||||
保护条件 | 电压保护 | 过压保护、欠压保护 | |||
电流保护 | 充电电流保护、放电电流保护 | ||||
容量保护 | 充电容量保护、放电容量保护 | ||||
变化趋势保护 | 恒流充电时，监控电压保护（不能下降） | ||||
恒流放电时，监控电压保护（不能上升） | |||||
恒压充电时，监控电流保护（不能上升） | |||||
关联通道保护 | 电压辅助通道最大电压、最小电压保护 | ||||
温度辅助通道最大温度、最小温度保护 | |||||
循环 | 1～65000次，工步总数1100，最大支持3层嵌套 | ||||
应用范围 | 可用于锂电池材料及超级电容等 | ||||
通道控制模式 | 每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响。 | ||||
通道特点 | 有独立的硬件恒流源和恒压源、支持掉电保护、支持在线修正电流、电压精度，实现用户“边测试，边校准”。 | ||||
噪声 | <60dB | ||||
上位机通讯方式 | TCP | ||||
通讯接口 | CAN通信 | ||||
数据导出格式 | EXCEL、TXT、CSV | ||||
温度范围 | -0~40℃（23±2℃最佳精度） | ||||
湿度范围 | ≤70% 无凝露 | ||||
