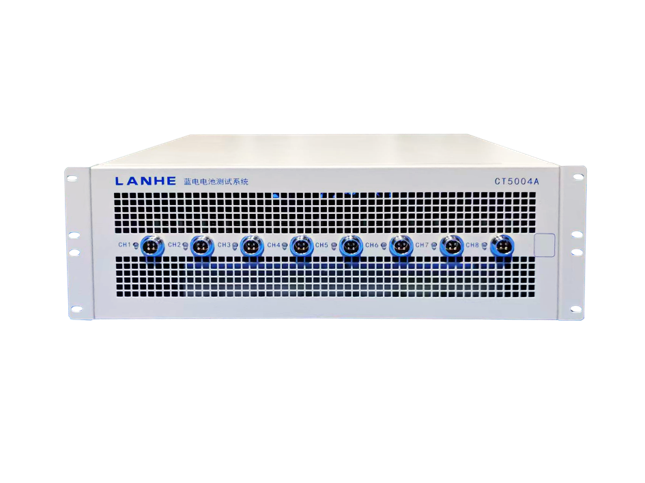

CT5004A 大电流电池测试

设备型号

CT5004A

通道数

单层通道8，每通道可带辅助通道（16Ch温度+16Ch个电压+8Ch压力）

机箱尺寸

600mm(宽）*600mm（深）*1513.5 mm（高）（整柜订制）

输入

功率

20KW

电源

AC380V50HZ

阻抗

≥0.4MΩ

电压

量程

10V/20V

输出范围

-20V～20V

精度

±0.05%FS（满量程）（25℃±5℃）

分辨率

5位有效数字（自动）

电流

档位

25A

12.5A

5A

2.5A

档位

15A

7.5A

3A

1.5A

输出范围

充电：小量程2‰～100%满量程

放电：小量程2‰～100%满量程

精度

±0.05%FS（满量程）（25℃±5℃）

量程切换

支持按照电流大小自动切换量程

分辨率

5位有效数字（自动）

输出方式

四电极

恒功率

精度

±0.1%FS（控制），±0.1%FS（测量）

恒阻

精度

±0.1%FS（控制），±0.1%FS（测量）

电流响应时间（10%～90%）

<5ms

电流切换时间（90%~-90%）

<10ms

设备采样时间

记录时间≥100ms（可选配10ms采样）

数据时间变化△t

10ms～7200s

数据电压变化△U

电压量程的千分之一及以上

数据电流变化△I

电流量程的千分之一及以上

充电模式

恒流充电、恒压充电、恒流恒压充电、恒功率充电、恒阻充电、倍率充电

放电模式

恒流放电、恒压放电、恒流恒压放电、恒功率放电、恒阻放电、倍率放电

截止条件

步骤时间、电压、电流、容量、能量、-DV、充放循环、tx、Cx、N1、N2、电流倍率、库伦效率、容量保持率、温度、电压，自定义变量

支持DCIR测试

支持

工况（HPPC）

支持工况数据导入

脉冲

支持50mS及以上脉宽

切换时间

<10ms

效率

充电效率80%（max）；放电效率70%（max）

保护条件

电压保护

过压保护、欠压保护

电流保护

充电电流保护、放电电流保护

容量保护

充电容量保护、放电容量保护

变化趋势保护

恒流充电时，监控电压保护（不能下降）

恒流放电时，监控电压保护（不能上升）

恒压充电时，监控电流保护（不能上升）

关联通道保护

电压辅助通道最大电压、最小电压保护

温度辅助通道最大温度、最小温度保护

硬件保护

防反接保护

循环

1～65000次，工步总数1100，最大支持3层嵌套

应用范围

可用于汽车动力电池、电池组、大型燃料电池等大功率电池的各种测试

通道控制模式

每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响。

通道特点

模块化设计，通道数量、量程可随用户需求随意定制

双向AC-DC设计，提高能源利用率；在放电测试环境下，电能反馈电网，节能环保

设备自带控制终端，可脱机工作，脱机时间由记录频率决定（10mS记录时，可以支持4h，100mS记录可以支持40h）

噪声

<65dB

上位机通讯方式

TCP

通讯接口

CAN2.0

数据导出格式

EXCEL、TXT、CSV

温度范围

-10~50℃（23±2℃最佳精度）

湿度范围

≤95% 无凝露
