用途场景
规格参数

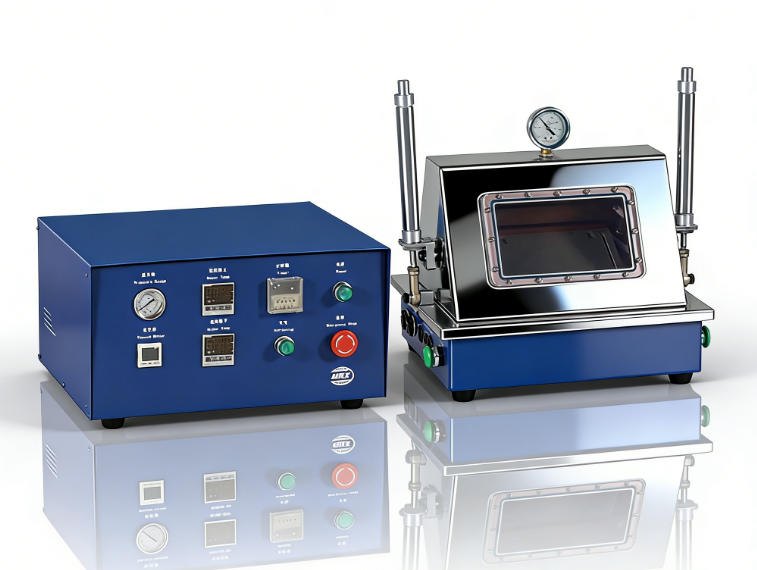

产品概述
此设备主要具备软包装锂电池的顶侧封装，预封装，真空静置三种功能；本机通过显示屏界面分类精确控制顶侧封装，预封装，真空静置三种功能。有…
主要特点
封头采用铜质材料制作，传热效果好节省电耗，提高工作效率, 比同
类产品节能；
上下封头的压力可通过调压阀调节，以实现不同工艺参数要求；
上下封头用气缸驱动通过两个线性导套导向，上下活动灵活，导向准
确保证产品封边后平行度的要求；
通过透视窗口可以在工作时观察腔内的变化；
盖腔用气缸驱动，通过旋转导套导向，上下活动灵活，导向准确保证产品密封性要求；
能适用于不同规格的产品电池，且调节简单方便；
采用主机与控制箱分体式设计，使得机器可置于手套箱内工作，也可置于流水线上工作；
操作简便、外形美观、体积小、重量轻；
技术参数
PLC触屏自动化控制；
腔体采用铝合金制作，耐腐蚀，结构牢固；
真空度可达-95Kpa可调(买方自备真空泵)；
封头温度：室温～250℃，温度可调；
温控精度：±2℃；
热封压力：0～7Kg/cm2 可调；
热封时间：0～99秒可调；
封边宽度：5±0.4mm(可根据客户要求)；
最大封边尺寸：200mm；
最大放电池范围长200，宽160mm（包含气包位）；
封印厚度范围：60~300um；
封印厚度精度(mm)：任意两点封装厚度差<15um；
耗气量：约0.2L压缩气体/每封一次；
空压工作速度：≥180次/h；
功率：采用300w发热管，加温时的功耗约0.6KW；
电源：220V/50Hz；
压缩空气源：0.5～0.8Mpa；在手套箱里面使用，气缸动力源必须使用手套箱内所使用的工作气体一致。
设备外形尺寸：
外形尺寸：工作部：470mm*485mm*435mm；
控制箱：420mm*325mm*225mm；
设备重量：约50Kg.
设备组成
本机由以下几大部分组成
1.机械部分：下模板机构、真空腔机构、驱动机构、导向机构、基座机构，电箱控制部分等等；
2.电气部分：气动元件、固态继电器、电磁阀、光电开关等；
3主要元器件：
气缸：AIRTAC；
轴承：NSK 国产优质；
温控器：Omron（日本进口）；
时间继电器：Omron/国产优质；
中间继电器：Omron（日本进口）。
