产品概述
具有不锈钢内胆,每个工作室独立工作,加热、抽真空和充 气的工作方式为自动循环式,各工作段的时间通过触摸屏设定。该烤箱采 用 PLC 控制系统,触摸屏操作,流鼓风加热,散热。加热时间…
| 内胆尺寸 | 350 高×850 宽×800 深×3 |
| 外形尺寸 | 2000 高×1270 宽×1150 深 |
| 适用产品 | 电池、电芯、极片烘烤 |
| 设备系列 | 常规真空烤箱系列 |
1、 基本结构有 5 个部分组成：
1. 机架部分；
2. 内腔部分；
3. 抽真空充氮气部分；
4. 电气控制部分；
5. 外循环部分；
工作原理
每台机可连续循环工作；基本流程：开门将电芯或极片放入烤箱中，再设定加热时间、 真空时间、氮气时间系统将根据已设定的时间参数自动完成加热和定时换气，完成烘烤过程。
配置
3.1、内腔：采用 3.0mm 不锈钢，加强筋为铁方通材料加工
3.2、机架：采用 1.5mm 优质冷轧板制成，由两层保温组成，棉为硅酸铝、铝箔棉、隔音棉三种分层 制作；
3.3、热风系统：各层均由风机、发热箱、风道、风管等组成，更能达到温度的一致性 ；
3.4、控制系统：由 PLC、触摸屏、压力传感器、高真空挡板阀、固态继电器、温控仪、电磁阀组等 组成；
3.4、五金件：包括门、后盖、真空管及其它冲压件等组成；
4、机器特点
4.1、开门方式：单开门；弹性双层玻璃门，三层压力检测，有过压保护作用；
4.2、内胆密封圈:开模浇筑而成硅橡胶 O 型密封圈，耐高温、耐腐蚀
4.3、原理：环绕式热风外循环。双层隔热式保温，外温不高于室温+15 度；
4.4、加热结构：采用 O 型外部循环风，左边出风，右边吸风，达到温度一致性；
4.5、高真空气动挡板阀，隔离式三层单独控制；
4.6、触摸屏显示， 自动循环自动控制，完成最后一步回到真空保压；数显安全温度；
4.7、设有多位式超温保护温度控制装置，可有效防止温度失控等温度控制安全问题，提高了超温保 护的精准性；
4.8、控制屏采用触摸屏集中操作，操作方便，控制可靠。程序控制器采用 PLC 控制，工作稳定可靠；
4.9、三层烤箱单独控制，可以分别设定总烘烤时间，周期时间，抽真空时间，干燥时间，参数设定 后，可以按下自动按键进入自动烘烤程序，当时间到达烘烤时间后自动关机，如果温度超过安全温 度值，会自动发出报警并且红色指示灯亮，并自动停止加热，且在显示屏上显示报警信息；
4.10、往箱内充干燥气到-0.1Mpa 至-0.02Mpa 间任意设定值可自动停止充气；
4.11、正常工作中，故障提示报警及故障原因可描述于屏上；
4.12、真空管具有防腐性；
4.13、程序互锁防层间串气。
技术参数
| 序号 | 项目 | 技术参数 |
| 1 | 加热原理 | 外循环热风加热 |
| 2 | 电源 | 380V 50HZ 14KW |
| 3 | 气源 | 干燥气体 0.1-0.2Mpa/真空-0.098- -0.1Mpa/压缩气 0.4-0.5Mpa |
| 4 | 温度 | 室温至 150℃ |
| 5 | 真空度 | 抽到－0.1-－0.098Mpa 间时，数显 24H 保压≥95% |
| 6 | 显示误差 | 设定值和稳定后表显值≤±0.1℃ |
| 7 | 保温性能 | 外壁温度不超过 45 度 (玻璃门除外) |
| 8 | 温度均一性 | 离壁 50MM 内腔各点：真空时≤±4.5℃，常压时≤±3.5℃ |
| 9 | 串温性 | ≤20℃ (邻层升温 100 度内，只比室温高 20 度内) |
| 10 | 响应速度 | 室温至 80℃≤30 分钟内表显达到设定值，空载芯部温度 稳定时间 60-120 分钟 |
| 11 | 抽真空和充氮气位置及 接口规格 | 接口位置在设备后部；抽真空接口为 DN20，充干燥气接 口为￠12mm 气管接口 |
| 12 | 内胆尺寸 (201 材质) | 350 高×850 宽×800 深×3 |
| 13 | 外形尺寸 | 2000 高×1270 宽×1150 深 |
| 14 | 外观颜色 (烤漆处理) | 灰白橙 |
电气配置：
| 序号 | 名称 | 规格描述 | ||
| 1 | PLC | 福建维控 | ||
| 2 | 触摸屏 | 7 寸 LCD 维控彩屏 | ||
| 3 | 温控器 | 数显智能温控仪/微电脑 PID 自动演算 | ||
| 4 | 温控模式 | PID+SSR(可控硅) ，上海亚泰 | ||
| 5 | 超温保护 | 上海亚泰温控仪 | ||
| 6 | 温度传感器 | 华菱 K 型热电偶 | ||
| 7 | 真空表 | 数显真空表/-101.0-101.0kPa 正负压通用型 ，台湾经登 | ||
| 8 | 真空阀/氮气阀 | 真空挡板阀 | ||
| 9 | 报警器 | 声光报警 | ||
| 10 | 发热管 | 宏成达 | ||
| 11 | 控制方式 | 每个工作室独立工作，加热、抽真空和充氮气的工作方式 为 PLC 自动循环式，各工作段的操作通过触摸屏设置 | ||
7、安装条件
7.1 烘箱正面距离墙壁不得小于 1500mm，左右后侧不得小于500mm。用户须提供独立的配电开 关并负责设备外部的电源的连接。
7.2 安装区域条件 (买方提供) ：
7.2.1 电源：三相四线交流 380±38V，频率：50±1Hz；
7.2.2 真空源：压力-0.1MPA，真空管 DN20 宝塔接头
7.2.3 氮气源：压力 0.1~0.2MPA，氮气管道￠12 气管
7.2.4 压缩空气：0.4~0.6MPA， ￠8 气管 7.4、电能耗
7.4.1 最大时≤14kw/小时 7.5、环境要求
7.5.1 温度-5~35℃ ，湿度 ≤40%
7.5.2 周围无易燃易爆气体、液体或固体
7.5.3 杜绝在箱内烘烤易燃物品，可燃气体及爆炸性物。
8、每台随机配件清单：说明书 1 份
9、质量保证与售后服务：
9.1、所有设备在安装调试合格之日起计算质保期，整机质保期为 12 个月。质保期内所发生 的设备故障，卖方无偿提供设备维护和更换零部件，自接到服务通知起 (电话、传真或 信函)2 小时内给买方作出响应；对买方不能自行解决的问题，卖方人员应及时到买方现场进 行维修；
9.2 卖方职责
9.2.1 解决在非买方环境或人为因素所造成的设备疑难故障，包括由此造成的零部件更 换、机械及电器故障的排除及其它问题；
9.2.2 及时软件更新，不断提升设备性能。
9.3 技术支持
9.3.1 设备保修期满后卖方仍然进行为期三年的跟踪服务和技术支持；
9.3.2 免费软件更新；
9.3.3 有偿提供技改服务，只收取基本配件费用和人工差旅费用。
培训内容包括：
A、设备安全防护常识
B、设备的工作原理及总体结构
C、设备的操作和注意事项
D、设备的日常维护及备件更换操作技能
型号选型指南
🎬 产品视频

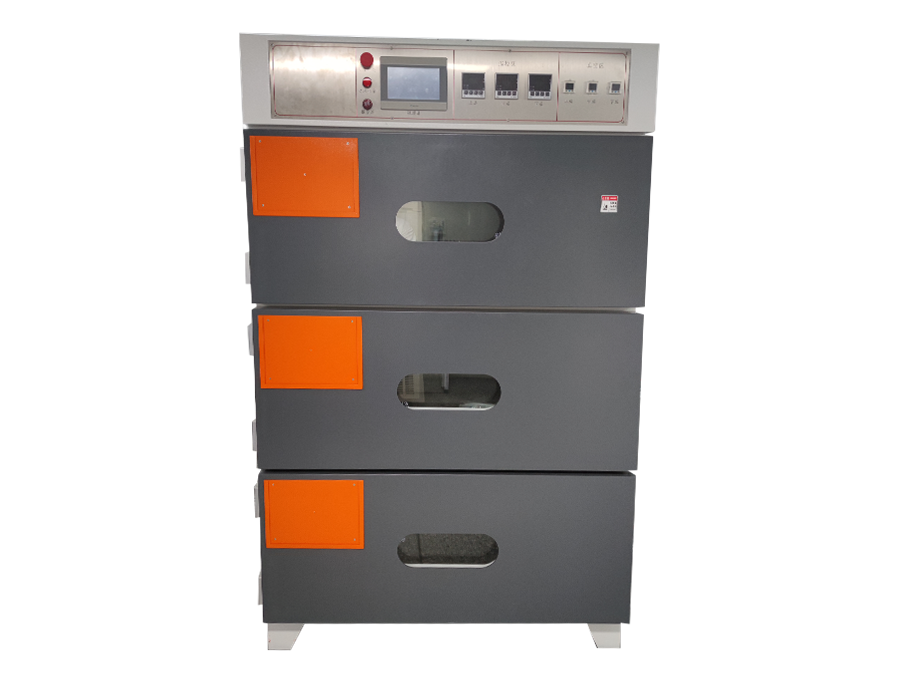

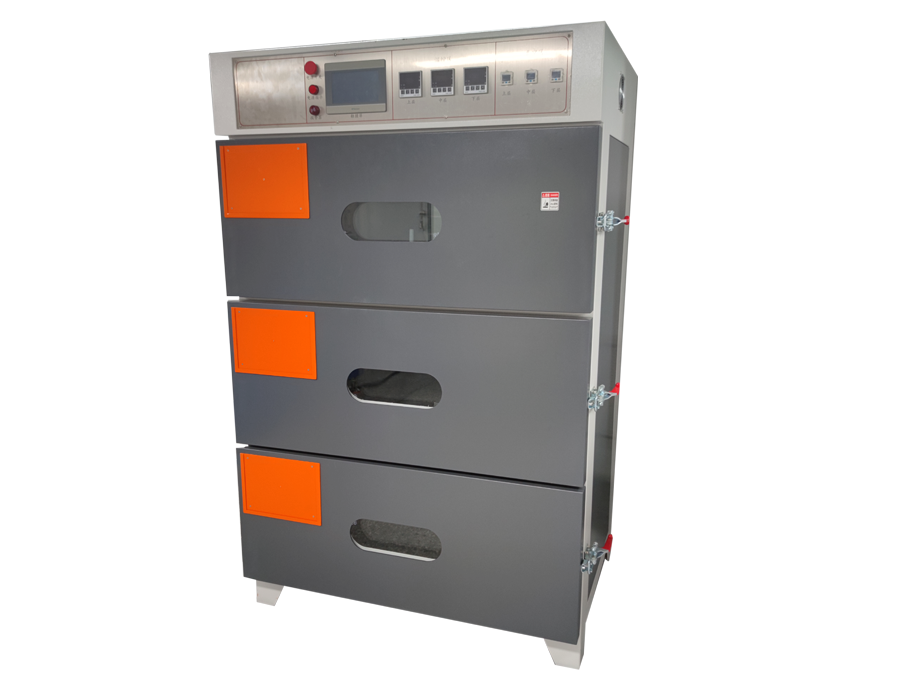

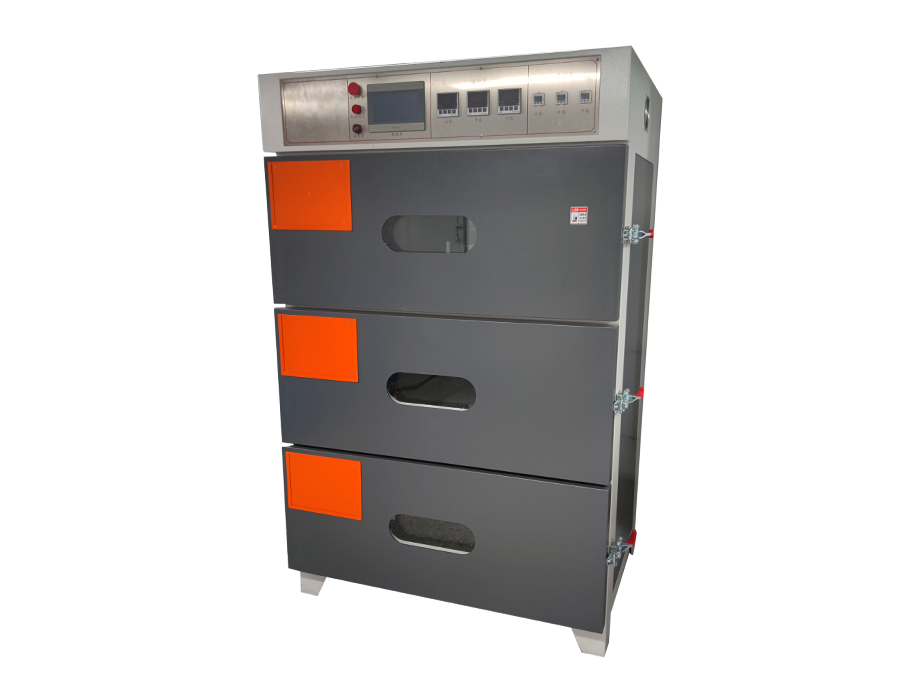

三层单开门节能型真空烤箱GRS-PT03-B1
