用途场景
规格参数
规格参数

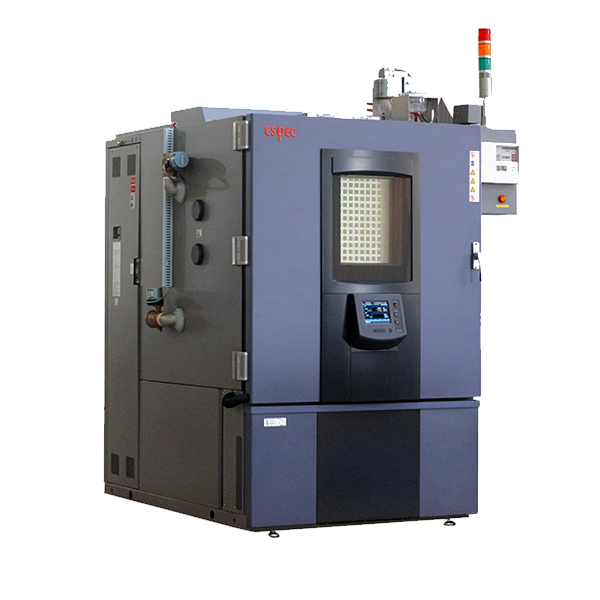

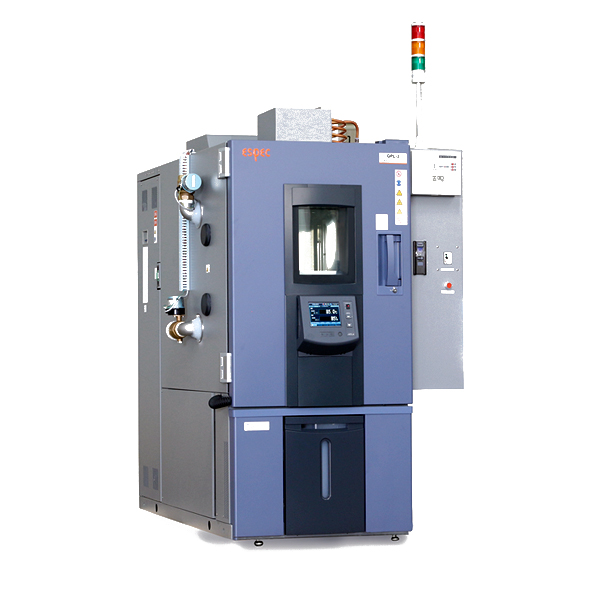

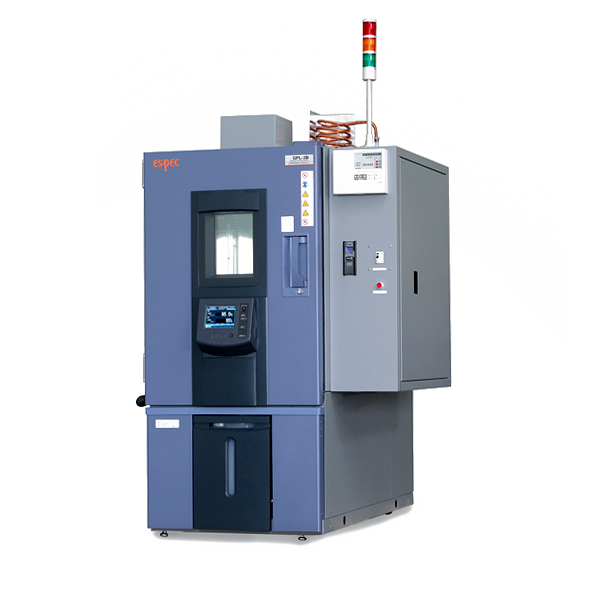

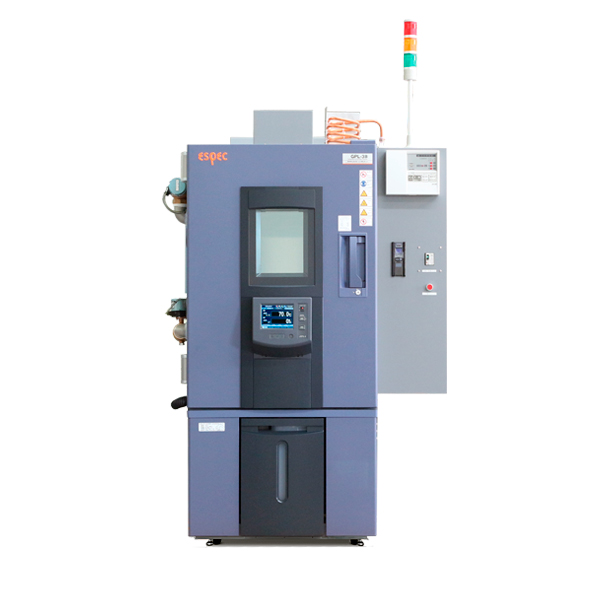

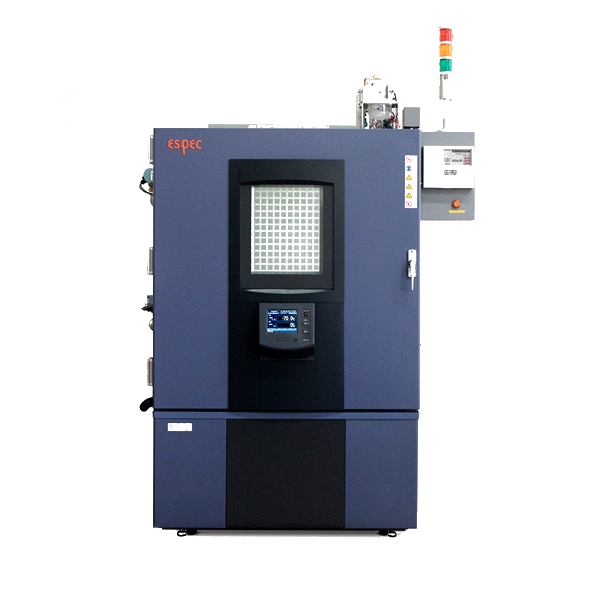

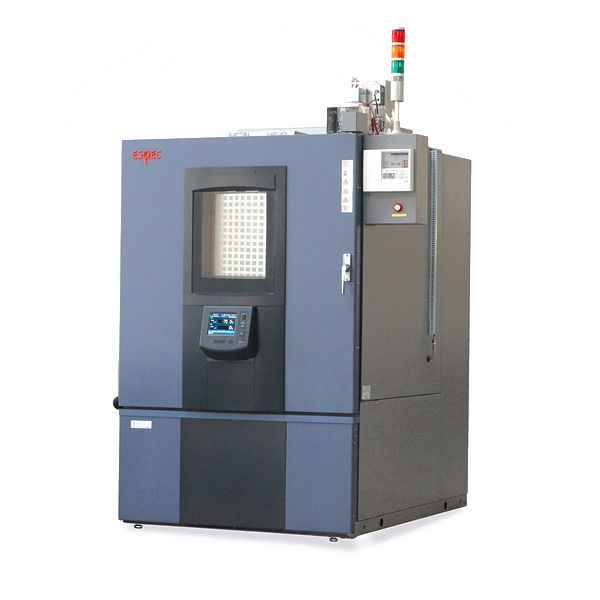

产品概述
主要为各种二次电池及燃料电池等新能源制品在研发、生产、检验等各环节的试验提供温度恒定及高低温交变等试验环境和试验条件。
产品特点
- 保持了高低温（湿热）试验箱-GP系列的各项优势；
- 增加泄压阀，观察窗保护装置，防止试样爆炸对人造成伤害；
- 增加气体检测装置，对易燃易爆及有害气体进行检测，防患于未然；
- 自动灭火，排气。增加自动灭火装置，在发生火灾时自动灭火，减少损失；
- 温度范围：－40℃～＋150℃
技术参数
| 产品名称 | 型号 | 温度范围 | 湿度控制 | 湿度范围 | 内容积 | 内尺寸(W×H×Dmm) | 外尺寸（WxHxDmm）※1 |
| 高低温试验箱（电池试验规格） | GPU-3B | －40℃～＋150℃ | NO | —— | 400L | 600 x 830 x 800 | 800[1100] x 1690[2040] x 1625 |
| 高低温试验箱（电池试验规格） | GPU-4B | －40℃～＋150℃ | NO | —— | 784L | 1000 x 980 x 800 | 1200 [1500]x 1840[2290] x 1625 |
| 高低温试验箱（电池试验规格） | GPU-5B | －40℃～＋150℃ | NO | —— | 980L | 1000 x 980 x 1000 | 1200 [1500]x 1840[2290] x 1825 |
| 高低温（湿热）试验箱（电池试验规格） | GPL-3B | －40℃～＋150℃ | YES | 10%～98%rh | 400L | 600 x 830 x 800 | 800 [1100] x 1690[2040] x 1625 |
| 高低温（湿热）试验箱（电池试验规格） | GPL-4B | －40℃～＋150℃ | YES | 10%～98%rh | 784L | 1000 x 980 x 800 | 1200 [1500]x 1840[2290] x 1625 |
| 高低温（湿热）试验箱（电池试验规格） | GPL-5B | －40℃～＋150℃ | YES | 10%～98%rh | 980L | 1000 x 980 x 1000 | 1200 [1500] x 1840[2290] x 1825 |
※1 不包括突出部分。[ ]内的尺寸包括突出部分。
选配件
温度输出端子（温度、湿度）
用途：试验箱内的温度，湿度的输出。

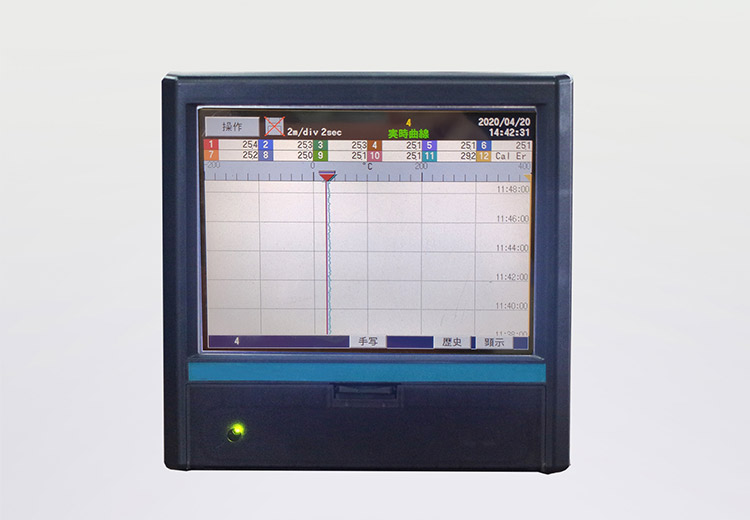

温度·湿度记录仪（无纸）
用途：记录试验箱内每个阶段的温度和湿度。

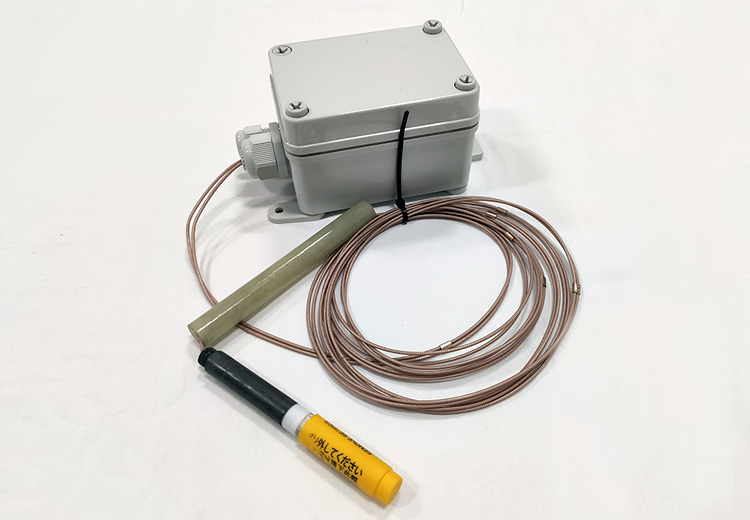

湿度传感器
用途：检测试验箱内的湿度。
*最高湿度为95%。
*仅限湿度型设备使用。

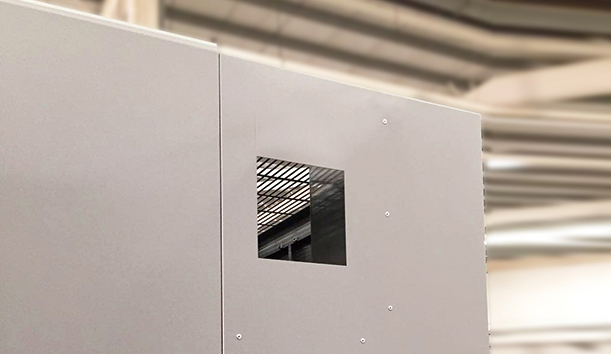

记录仪后置
用途：预留记录仪的开孔位置，便于之后客户自行安装记录仪。

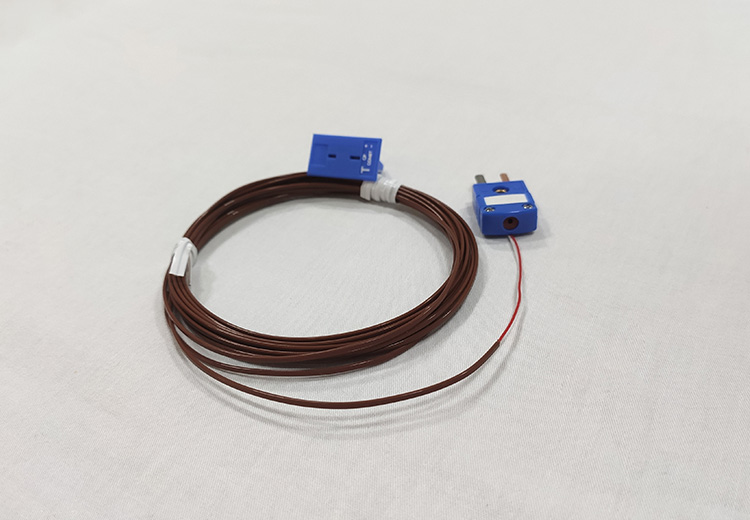

试样表面温度控制（非绝缘型）
用途：通过试样表面的温度控制设备的输出。
*不能同时选温度输出端子。

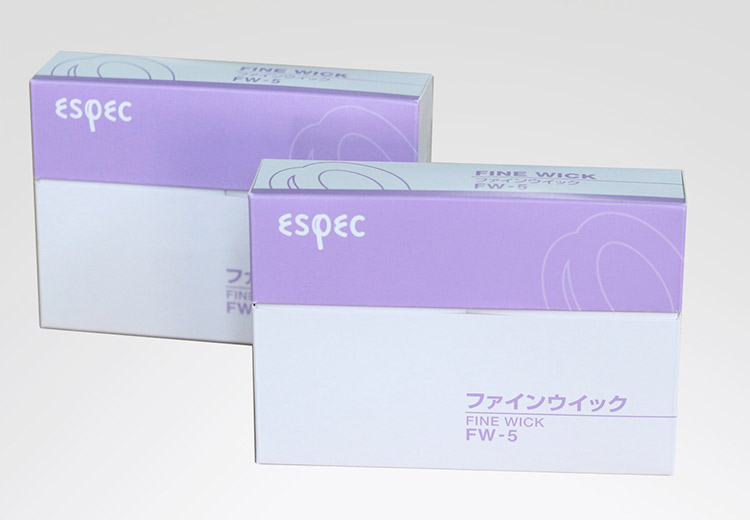

湿球纱布
用途：保持湿球传感器湿润，计算相对湿度时使用。
*仅限湿度型设备使用。

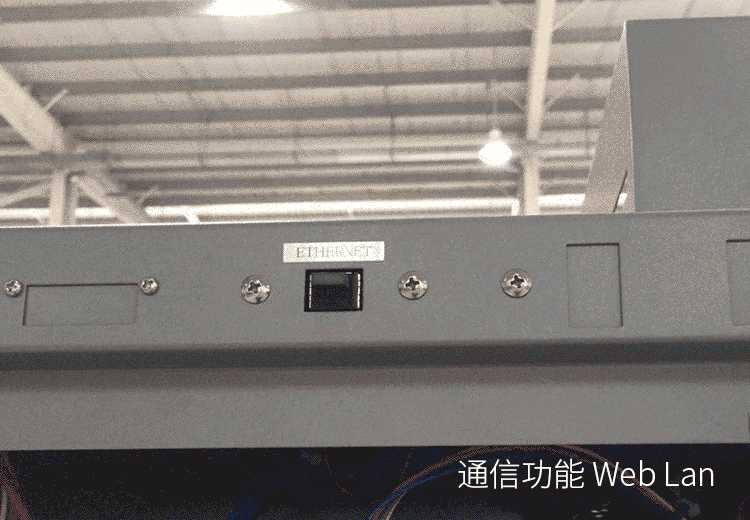

通讯功能
用途：电脑与设备连接，用通讯协议设置（定值，程序）运转的变更，监控，自动化等。
可选项：Web(Lan)/RS-485/RS-232CGPIB（非标选购件）

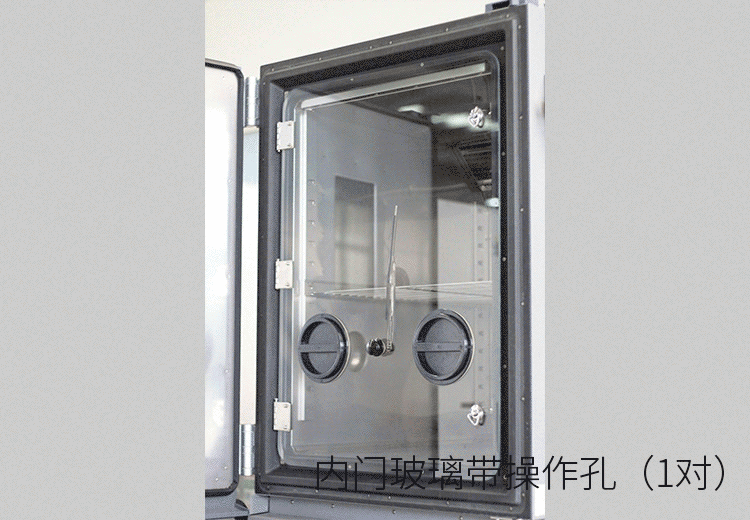

内门玻璃带操作孔
用途：从内门观测·操作试验槽内部的试料。
操作孔：1对（400、800、1000型）、 2对（800、1000型）
*1.可能会对标准性能有影响，详细请咨询销售公司。
*2.试验槽门观测窗部位突出约45mm（400型），55mm（800/1000型）。

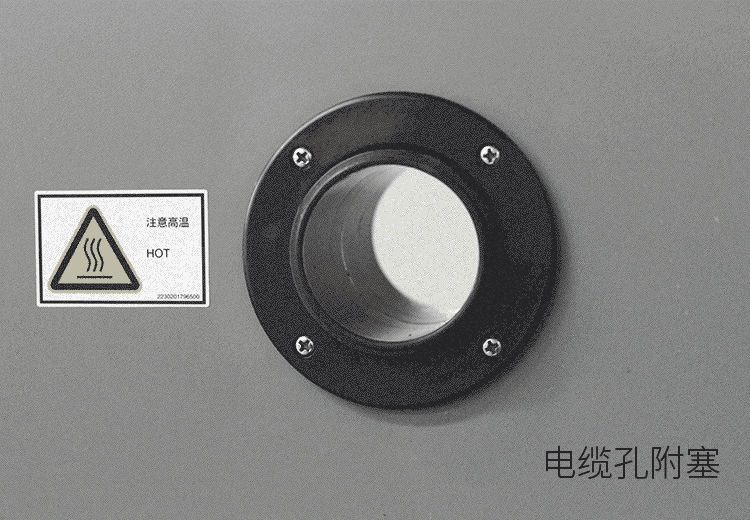

电缆孔（附橡胶塞）
用途：试验槽内和外部连接的贯通孔。
可选项：θ50/θ100/θ150
*1.附电缆孔盖子。2.可在产品左右侧面（限标准位置）。非标开孔位置请咨询相应区域的销售公司。

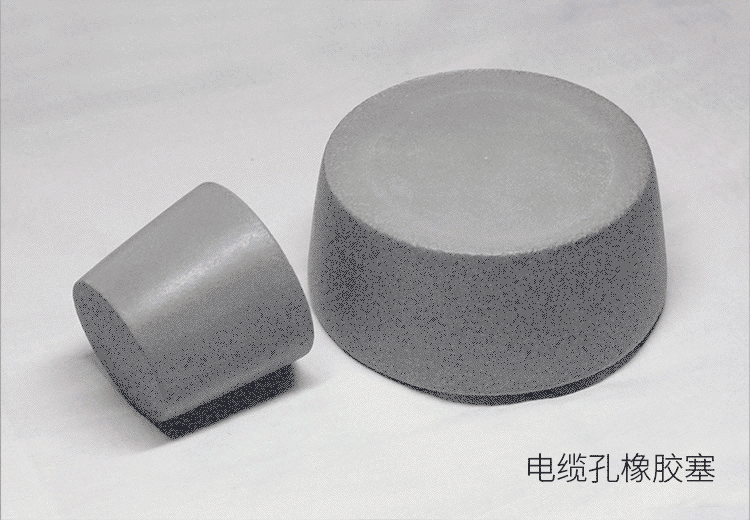

电缆孔橡胶塞
用途：试验槽内和外部连接的贯通孔使用的橡胶塞，防止漏气。
可选项：θ50/θ100/θ150
*θ25mm为非标改造选项。

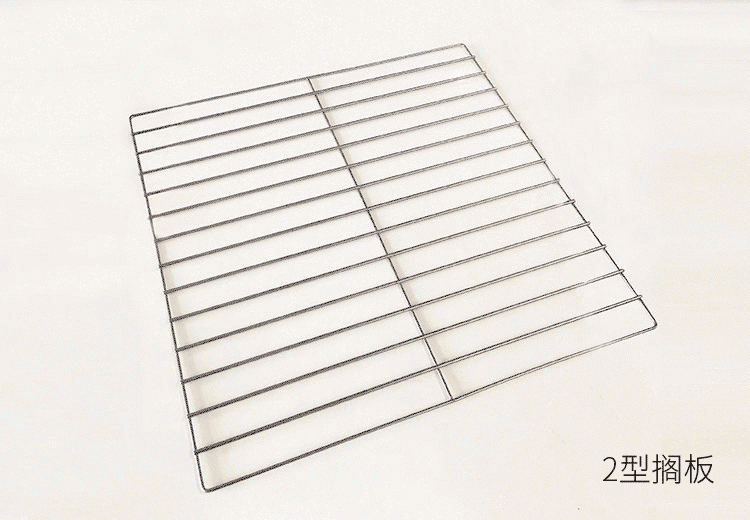

搁板・搁条
用途：试验箱内放试料时使用。
和标准搁板搁条一样。
*H-(H)30/40/V-(H)33型为冲孔板。

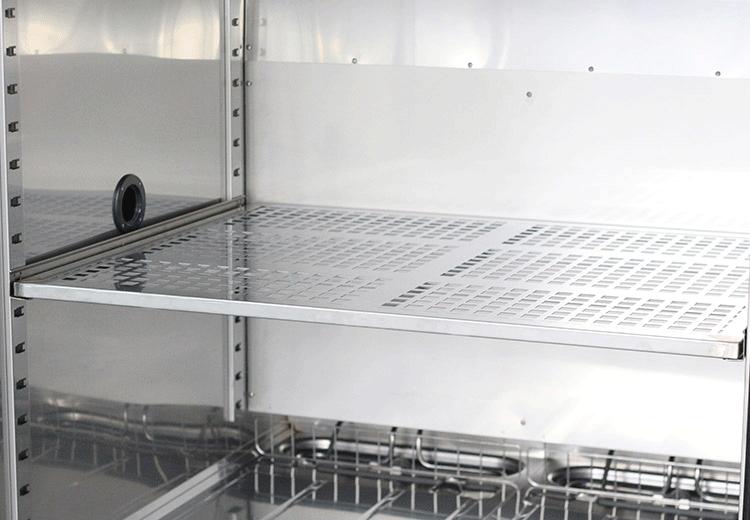

承重搁板・搁条
用途：试验箱内放大重量（超过标准承重的）试料时使用。
可选项：30KG/50KG/100KG。

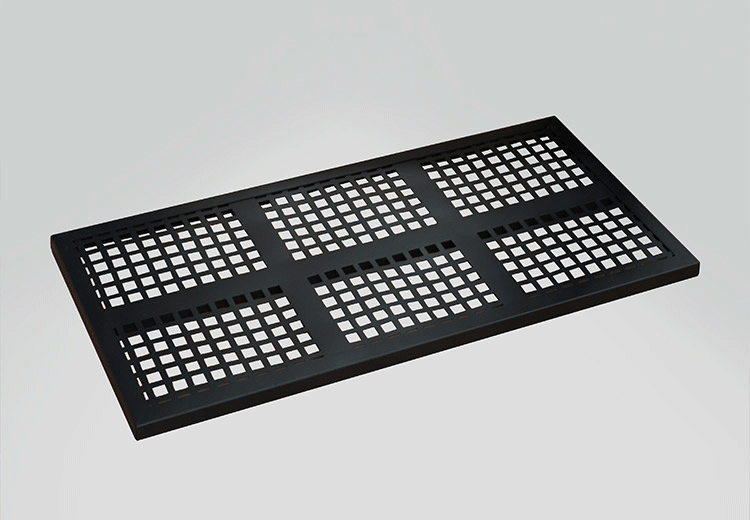

搁板・搁条绝缘处理
用途：试验箱内放试料时候使用，降低短路的风险。
对搁板搁条进行表面电泳处理（黑色）。
承重搁板・搁条（本体补强）
用途：试验箱内放大重量（超过标准搁条支柱承重时）试料时使用。
可选项：50KG/100KG。
*选择承重搁板・搁条（50KG）时必须搭配使用承重搁板・搁条（本体补强50KG）；选择承重搁板・搁条（100KG）时必须搭配使用承重搁板・搁条（本体补强100KG）；

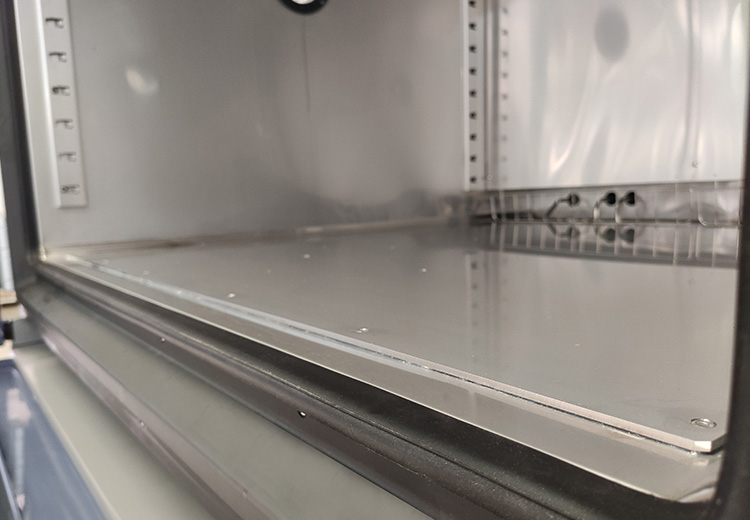

底板承重
用途：试验箱内的底板上可放重试料，治具。
说明 ：试验箱底板上追加不锈钢板（板厚3mm）。
可选项：100KG/200KG/300KG。
*1标准规格底板承重：70KG。
*2 可安装总重量：搁板加载重量与底板加载重量的总计。
无霜运转范围扩大
用途：使设备可以长时间运转的最低温度扩大到+15℃，无需停止除霜。
干燥空气装置
用途：长时间低温运转时使用，可保持试验箱内正压，并确保试验箱内不结霜。
*低湿型（GPDL）不能加装。

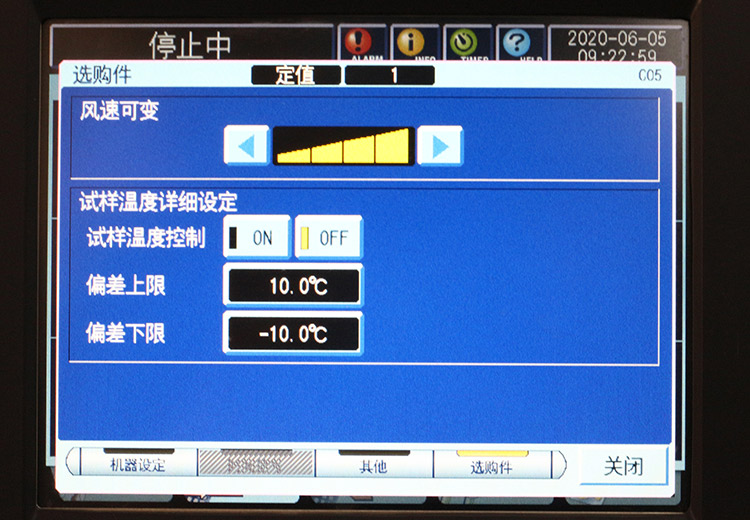

风速可变装置
用途：低风速时、粉尘的干燥等需要低风速时，或在一定风速下进行试验时使用。
*风速可变控制设定值的范围：4档。

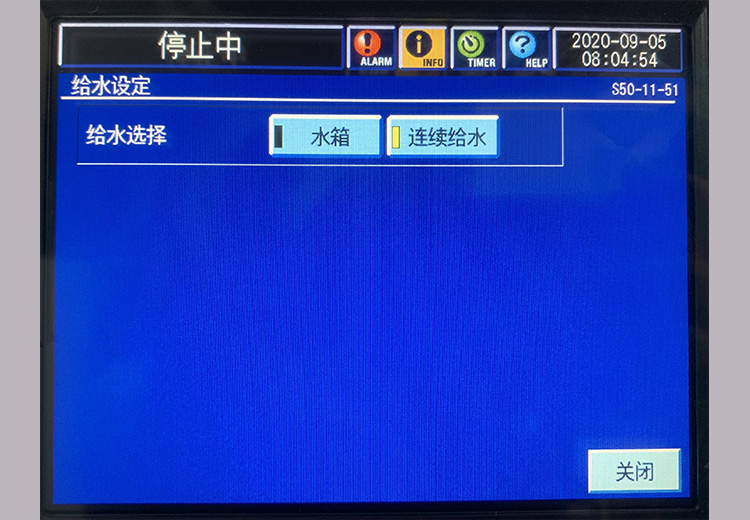

自动供水装置
用途：用于客户的纯水设备，给设备连续供给纯水。
*仅限湿度型设备使用。

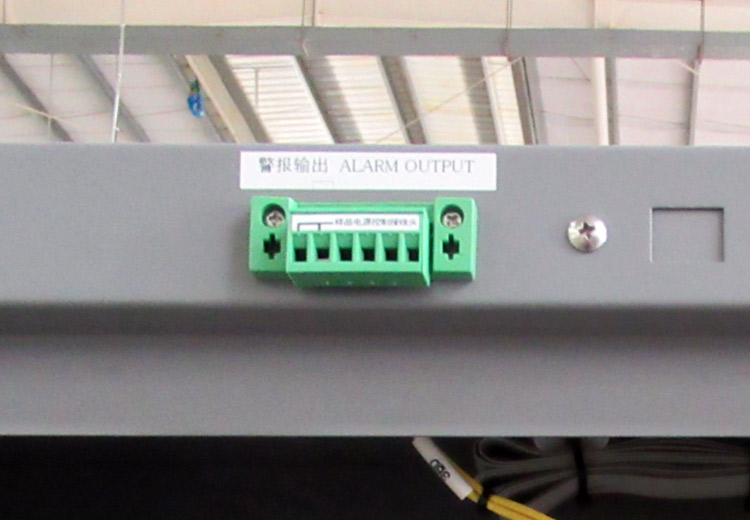

报警输出端子
用途：安全装置，设备进行保护装置动作时，将设备的异常状态通知远程通知。
*1：不能同时安装三色信号灯。

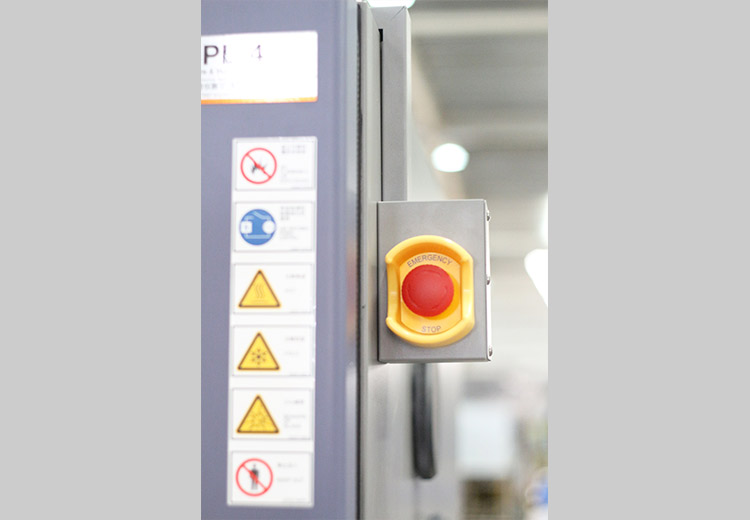

紧急停止开关
用途：安全装置，发生紧急情况时可立即手动停止设备。
*用于试料，设备保护。

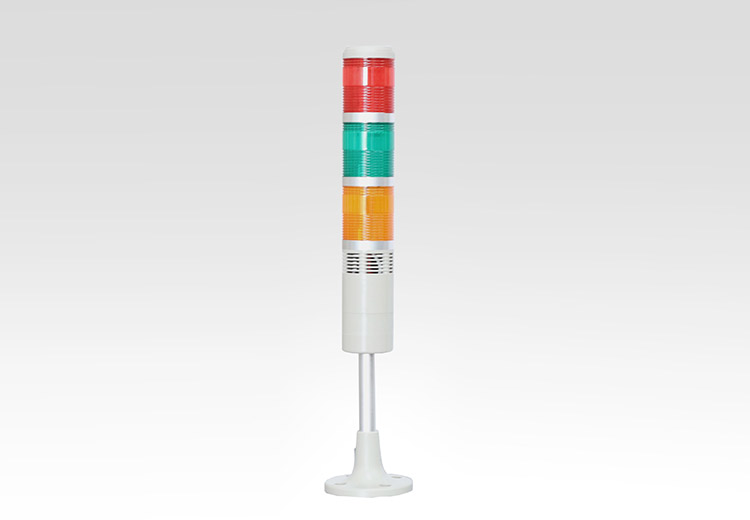

三色信号灯
用途：安全装置，远离设备后也能看到设备状态。
可选项：带蜂鸣器/无蜂鸣器。
*1：不能同时安装报警输出端子。
*2：客户需要进行三色灯的动作确认和颜色选择。

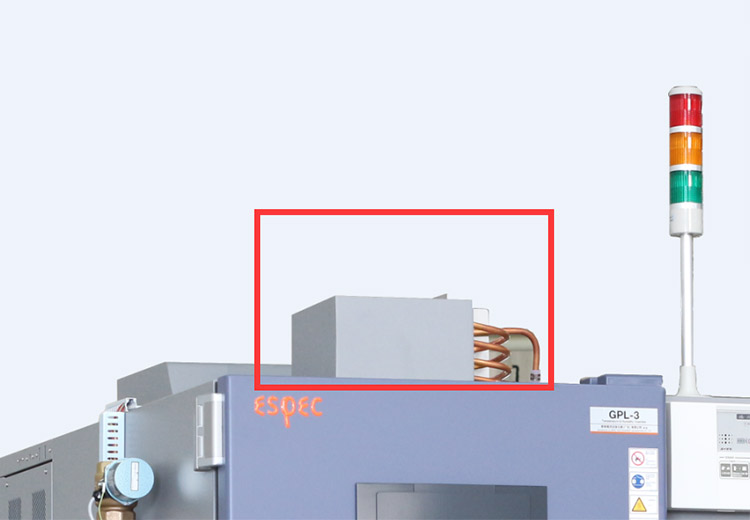

顶部泄压阀(电池规格标准选购件)
用途：安全装置，试验箱内部压力急剧上升时候泄压，减弱爆发力。
动作：泄压阀打开时候设备总电断路关掉以及停止运转。
*1：宽视角（WV）和低湿型（GPDL）不能加装。
*2：不能保证防爆。

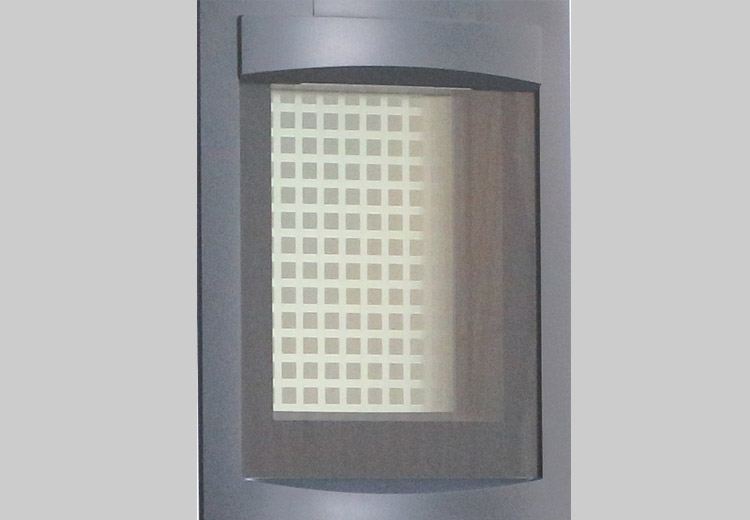

观察窗保护(电池规格标准选购件)
用途：安全装置，观测窗内槽侧追加网板，以防止观察窗玻璃飞溅、伤人。

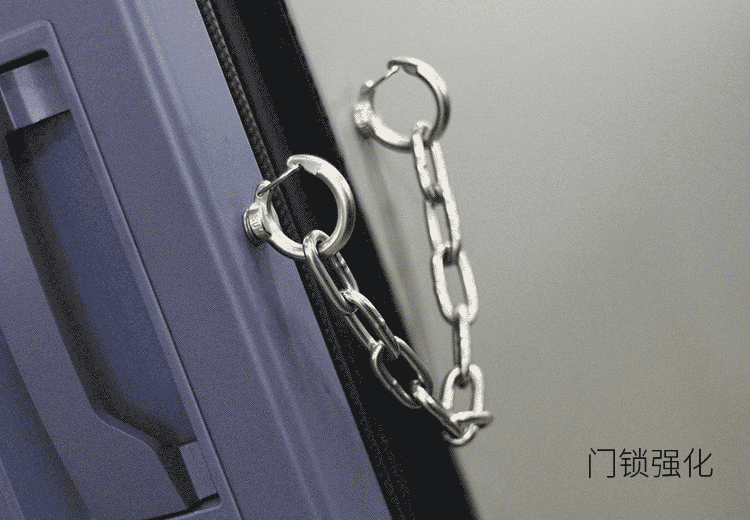

门锁强化(电池规格标准选购件)
用途：安全装置，增加门锁强度。

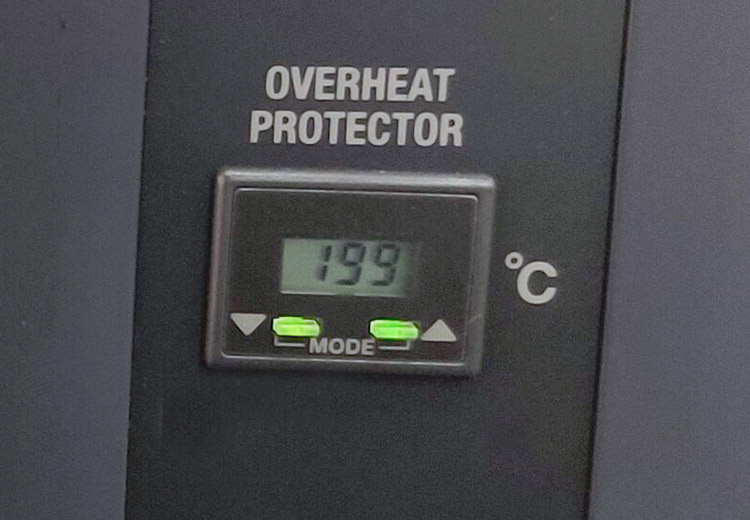

温度过升防止器
用途：安全装置，检测到试验箱内的温度过热时，发生报警。

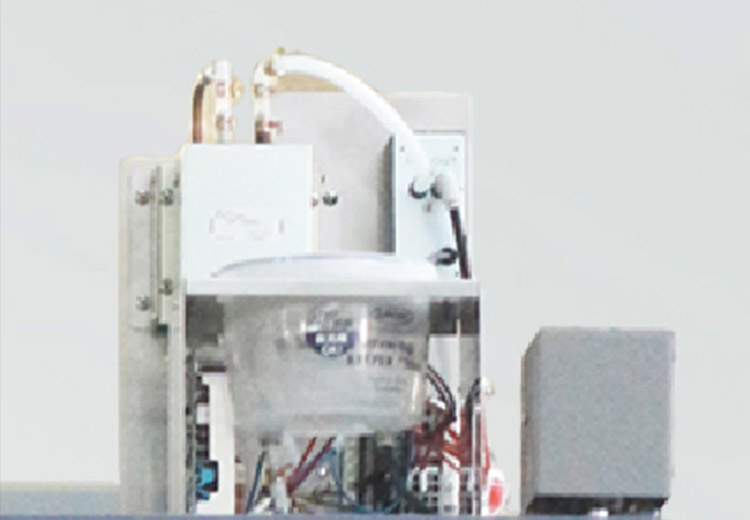

烟雾传感器
用途：安全装置，检测到试验箱内产生烟雾时，设备停止运转并打开供排气风门。

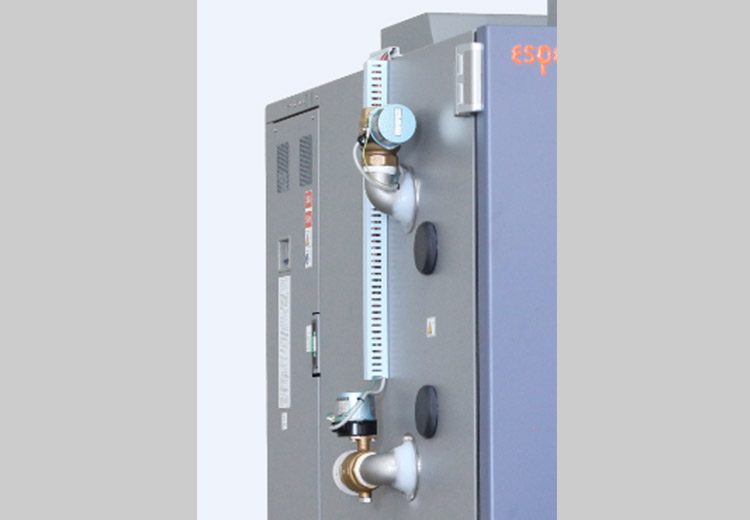

供排气风门(电池规格标准选购件)
用途：安全装置，排掉试验箱里面的气体。
动作：温度过升防止器与烟感报警时候自动打开。

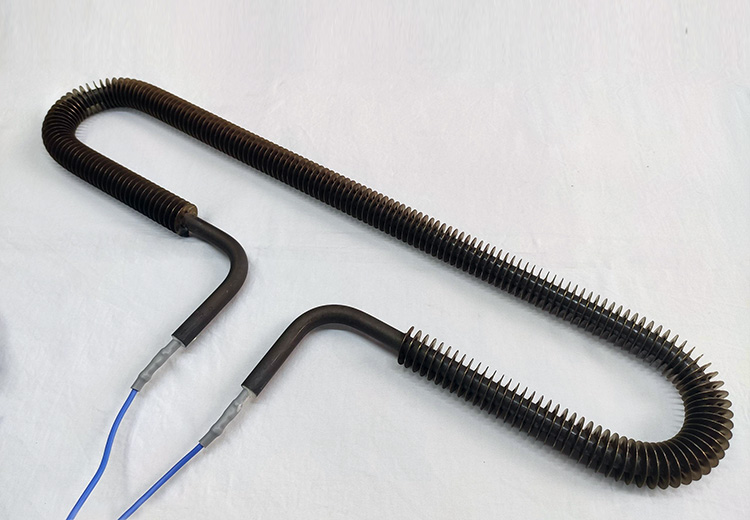

翅片铠装加热器
用途：降低加热器的表面温度，减少腐蚀和绝缘不良。

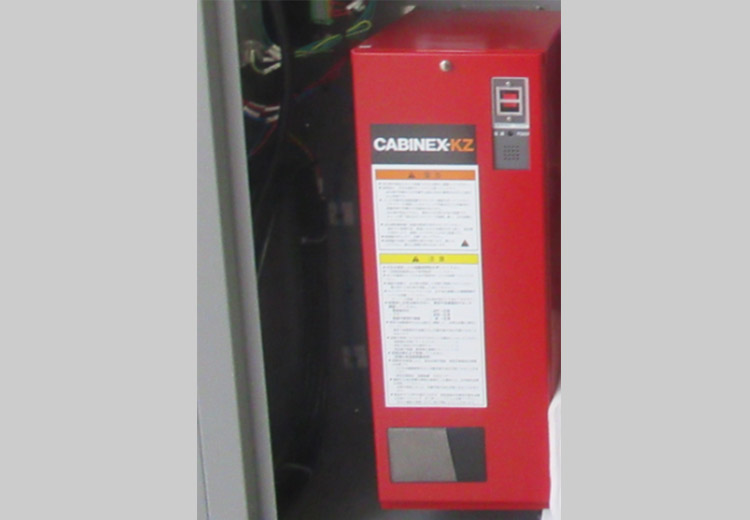

灭火装置（CO2）(电池规格选购件)
用途：安全装置，检测到试验箱内异常时，灭火装置启动，将CO2注入试验箱内，保证试验箱内的安全。
*1.灭火装置发生异常时，外部机器会发出异常报警并停止运转。
*2.如需要其他方式的灭火装置，请咨询销售公司。
可燃性气体传感器(电池规格选购件)
用途：安全装置，检测到试验箱内产生可燃性气体时，进行相应动作。
动作：检测浓度到达1段 24%LEL （9600ppm）时，外部机器发生报警及停止运转。
检测浓度到达2 段 50% LEL（2000ppm）时，启动灭火装置。
*1.如需要其他指定气体的传感器，请咨询销售公司。
气体传感器（CO/CO2/H2）(电池规格选购件)
用途：安全装置，检测到试验箱内产生CO/CO2/H2气体时，进行相应动作。
*具体要求，请咨询销售公司。

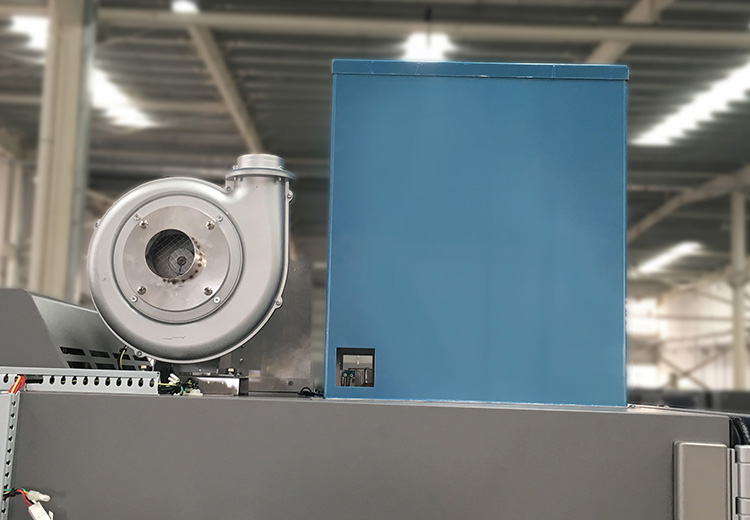

强排气风扇(电池规格选购件)
用途：安全装置，强制排走试验箱里面的气体。
动作：温度过升防止器与烟感发生报警时候自动打开。

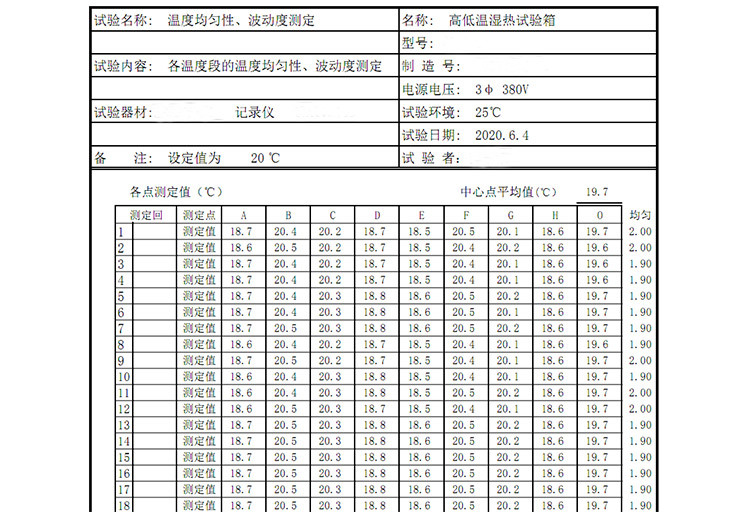

GB规格试验报告书
用途：按照GB标准进行试验，并出具的试验报告书。
*本公司实机检测结果，仅供客户参考，报告书不具有第三方检测机构资质。

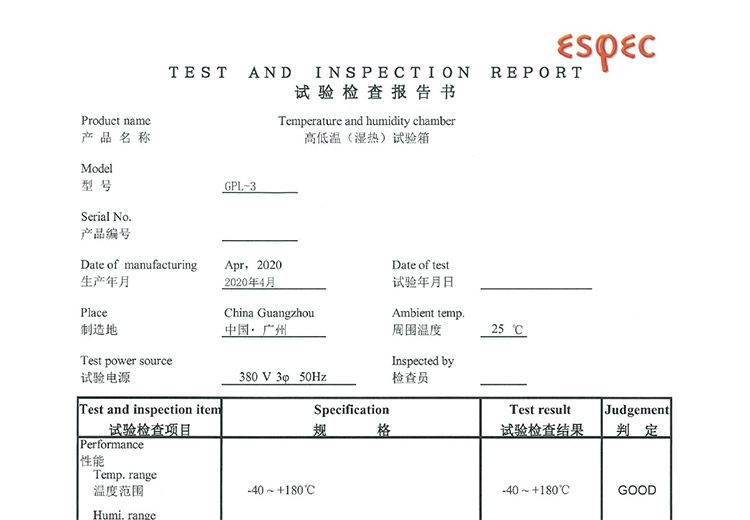

标准试验报告书
用途：试验检查报告书，标配附属件，随设备出货。
