规格参数
产品概述
风冷电动振动系统具有频带宽、操作方便等诸多优点。维修保养方便，可选型号全面，因此为广大用户青睐。风冷系列产品激振力范围从1kN～80kN可选，广泛应用于航空、航天、船舶、轨道交通、新能源等诸多力学环境试验中。
主要特点
· 正弦激振力范围：1kN～80kN
· 正弦与随机激振力：1:1出力
· 冲击激振力：2～3倍可选
· 多位移可选：20mm, 51mm, 63.5mm, 76mm, 100mm
· 双磁路设计，漏磁低，磁场均匀
· 使用频带宽：1Hz～10000Hz可选
· 工作台面可任意搭配，使用范围广
· 动圈结构一阶频响高，可使用频率更高
· 模块化设计、保养、维修方便
· 风冷式设计，绿色环保

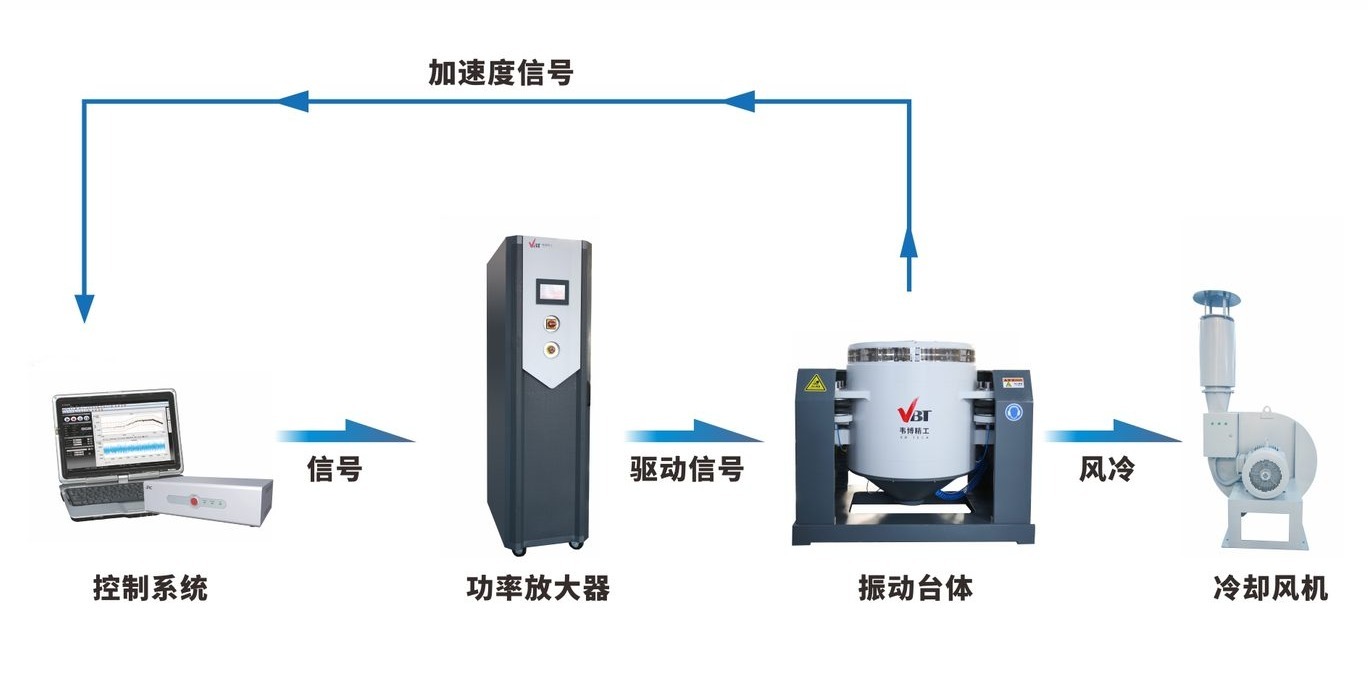

系统组成：控制系统 → 功率放大器 → 振动台体 → 冷却风机（加速度信号闭环反馈）。

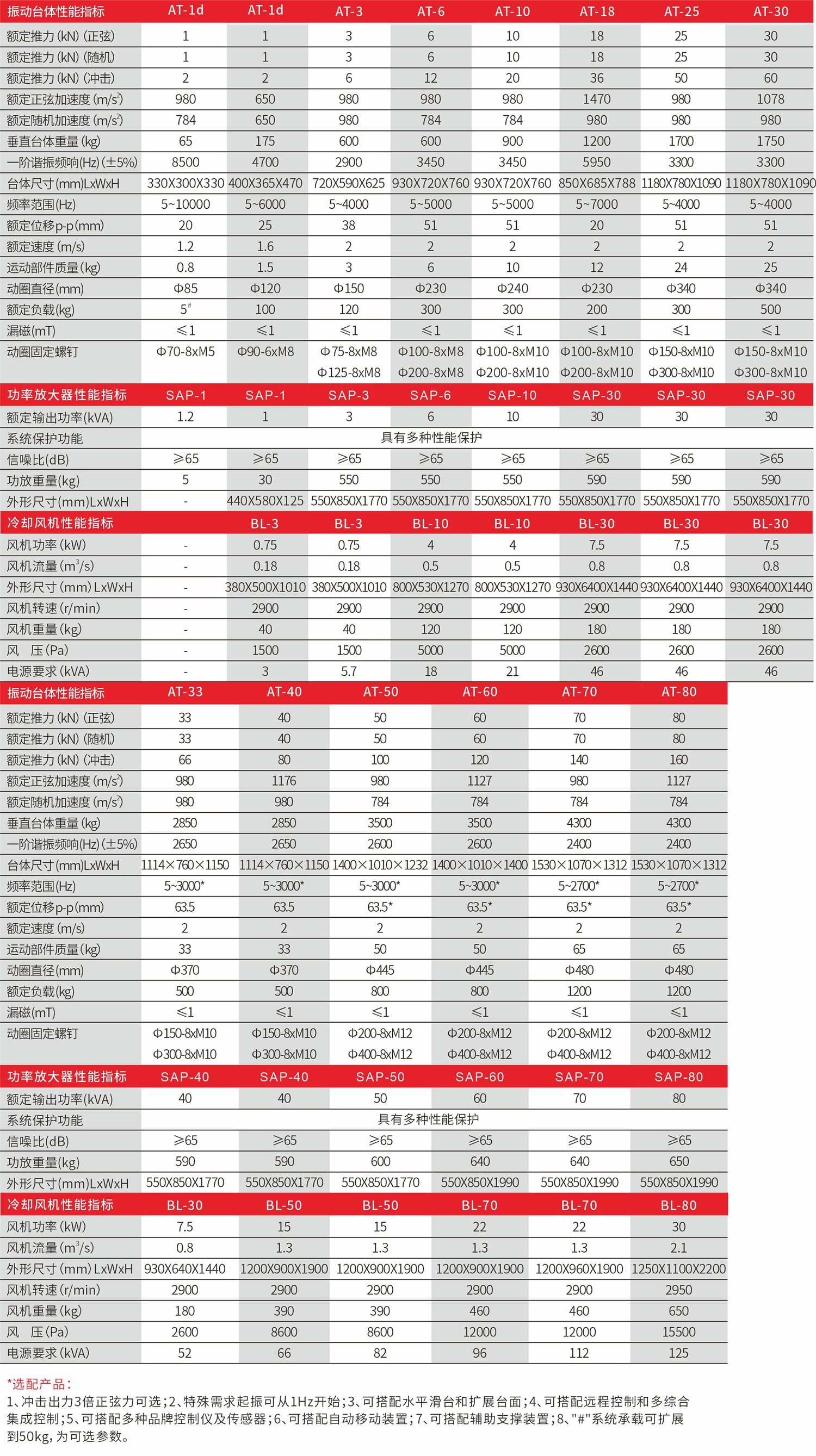

振动台体性能指标（AT-1d～AT-30）
| 振动台体性能指标 | AT-1d | AT-1d | AT-3 | AT-6 | AT-10 | AT-18 | AT-25 | AT-30 |
|---|---|---|---|---|---|---|---|---|
| 额定推力(kN)(正弦) | 1 | 1 | 3 | 6 | 10 | 18 | 25 | 30 |
| 额定推力(kN)(随机) | 1 | 1 | 3 | 6 | 10 | 18 | 25 | 30 |
| 额定推力(kN)(冲击) | 2 | 2 | 6 | 12 | 20 | 36 | 50 | 60 |
| 额定正弦加速度(m/s²) | 980 | 650 | 980 | 980 | 980 | 1470 | 980 | 1078 |
| 额定随机加速度(m/s²) | 784 | 650 | 980 | 784 | 784 | 980 | 980 | 980 |
| 垂直台体重量(kg) | 65 | 175 | 600 | 600 | 900 | 1200 | 1700 | 1750 |
| 一阶谐振频响(Hz)(±5%) | 8500 | 4700 | 2900 | 3450 | 3450 | 5950 | 3300 | 3300 |
| 台体尺寸(mm)LxWxH | 330X300X330 | 400X365X470 | 720X590X625 | 930X720X760 | 930X720X760 | 850X685X788 | 1180X780X1090 | 1180X780X1090 |
| 频率范围(Hz) | 5~10000 | 5~6000 | 5~4000 | 5~5000 | 5~5000 | 5~7000 | 5~4000 | 5~4000 |
| 额定位移p-p(mm) | 20 | 25 | 38 | 51 | 51 | 20 | 51 | 51 |
| 额定速度(m/s) | 1.2 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 |
| 运动部件质量(kg) | 0.8 | 1.5 | 3 | 6 | 10 | 12 | 24 | 25 |
| 动圈直径(mm) | Φ85 | Φ120 | Φ150 | Φ230 | Φ240 | Φ230 | Φ340 | Φ340 |
| 额定负载(kg) | 5# | 100 | 120 | 300 | 300 | 200 | 300 | 500 |
| 漏磁(mT) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 动圈固定螺钉 | Φ70-8xM5 | Φ90-6xM8 | Φ75-8xM8 Φ125-8xM8 |
Φ100-8xM8 Φ200-8xM8 |
Φ100-8xM10 Φ200-8xM10 |
Φ100-8xM10 Φ200-8xM10 |
Φ150-8xM10 Φ300-8xM10 |
Φ150-8xM10 Φ300-8xM10 |
功率放大器性能指标（AT-1d～AT-30）
| 功率放大器性能指标 | AT-1d | AT-1d | AT-3 | AT-6 | AT-10 | AT-18 | AT-25 | AT-30 |
|---|---|---|---|---|---|---|---|---|
| 功率放大器型号 | SAP-1 | SAP-1 | SAP-3 | SAP-6 | SAP-10 | SAP-30 | SAP-30 | SAP-30 |
| 额定输出功率(kVA) | 1.2 | 1 | 3 | 6 | 10 | 30 | 30 | 30 |
| 系统保护功能 | 具有多种性能保护 | |||||||
| 信噪比(dB) | ≥65 | ≥65 | ≥65 | ≥65 | ≥65 | ≥65 | ≥65 | ≥65 |
| 功放重量(kg) | 5 | 30 | 550 | 550 | 550 | 590 | 590 | 590 |
| 外形尺寸(mm)LxWxH | - | 440X580X125 | 550X850X1770 | 550X850X1770 | 550X850X1770 | 550X850X1770 | 550X850X1770 | 550X850X1770 |
冷却风机性能指标（AT-1d～AT-30）
| 冷却风机性能指标 | AT-1d | AT-1d | AT-3 | AT-6 | AT-10 | AT-18 | AT-25 | AT-30 |
|---|---|---|---|---|---|---|---|---|
| 冷却风机型号 | - | BL-3 | BL-3 | BL-10 | BL-10 | BL-30 | BL-30 | BL-30 |
| 风机功率(kW) | - | 0.75 | 0.75 | 4 | 4 | 7.5 | 7.5 | 7.5 |
| 风机流量(m³/s) | - | 0.18 | 0.18 | 0.5 | 0.5 | 0.8 | 0.8 | 0.8 |
| 外形尺寸(mm)LxWxH | - | 380X500X1010 | 380X500X1010 | 800X530X1270 | 800X530X1270 | 930X640X1440 | 930X640X1440 | 930X640X1440 |
| 风机转速(r/min) | - | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| 风机重量(kg) | - | 40 | 40 | 120 | 120 | 180 | 180 | 180 |
| 风压(Pa) | - | 1500 | 1500 | 5000 | 5000 | 2600 | 2600 | 2600 |
| 电源要求(kVA) | - | 3 | 5.7 | 18 | 21 | 46 | 46 | 46 |
振动台体性能指标（AT-33～AT-80）
| 振动台体性能指标 | AT-33 | AT-40 | AT-50 | AT-60 | AT-70 | AT-80 |
|---|---|---|---|---|---|---|
| 额定推力(kN)(正弦) | 33 | 40 | 50 | 60 | 70 | 80 |
| 额定推力(kN)(随机) | 33 | 40 | 50 | 60 | 70 | 80 |
| 额定推力(kN)(冲击) | 66 | 80 | 100 | 120 | 140 | 160 |
| 额定正弦加速度(m/s²) | 980 | 1176 | 980 | 1127 | 980 | 1127 |
| 额定随机加速度(m/s²) | 980 | 980 | 784 | 784 | 784 | 784 |
| 垂直台体重量(kg) | 2850 | 2850 | 3500 | 3500 | 4300 | 4300 |
| 一阶谐振频响(Hz)(±5%) | 2650 | 2650 | 2600 | 2600 | 2400 | 2400 |
| 台体尺寸(mm)LxWxH | 1114×760×1150 | 1114×760×1150 | 1400×1010×1232 | 1400×1010×1400 | 1530×1070×1312 | 1530×1070×1312 |
| 频率范围(Hz) | 5~3000* | 5~3000* | 5~3000* | 5~3000* | 5~2700* | 5~2700* |
| 额定位移p-p(mm) | 63.5 | 63.5 | 63.5* | 63.5* | 63.5* | 63.5* |
| 额定速度(m/s) | 2 | 2 | 2 | 2 | 2 | 2 |
| 运动部件质量(kg) | 33 | 33 | 50 | 50 | 65 | 65 |
| 动圈直径(mm) | Φ370 | Φ370 | Φ445 | Φ445 | Φ480 | Φ480 |
| 额定负载(kg) | 500 | 500 | 800 | 800 | 1200 | 1200 |
| 漏磁(mT) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 动圈固定螺钉 | Φ150-8xM10 Φ300-8xM10 |
Φ150-8xM10 Φ300-8xM10 |
Φ200-8xM12 Φ400-8xM12 |
Φ200-8xM12 Φ400-8xM12 |
Φ200-8xM12 Φ400-8xM12 |
Φ200-8xM12 Φ400-8xM12 |
功率放大器性能指标（AT-33～AT-80）
| 功率放大器性能指标 | AT-33 | AT-40 | AT-50 | AT-60 | AT-70 | AT-80 |
|---|---|---|---|---|---|---|
| 功率放大器型号 | SAP-40 | SAP-40 | SAP-50 | SAP-60 | SAP-70 | SAP-80 |
| 额定输出功率(kVA) | 40 | 40 | 50 | 60 | 70 | 80 |
| 系统保护功能 | 具有多种性能保护 | |||||
| 信噪比(dB) | ≥65 | ≥65 | ≥65 | ≥65 | ≥65 | ≥65 |
| 功放重量(kg) | 590 | 590 | 600 | 640 | 640 | 650 |
| 外形尺寸(mm)LxWxH | 550X850X1770 | 550X850X1770 | 550X850X1770 | 550X850X1990 | 550X850X1990 | 550X850X1990 |
冷却风机性能指标（AT-33～AT-80）
| 冷却风机性能指标 | AT-33 | AT-40 | AT-50 | AT-60 | AT-70 | AT-80 |
|---|---|---|---|---|---|---|
| 冷却风机型号 | BL-30 | BL-50 | BL-50 | BL-70 | BL-70 | BL-80 |
| 风机功率(kW) | 7.5 | 15 | 15 | 22 | 22 | 30 |
| 风机流量(m³/s) | 0.8 | 1.3 | 1.3 | 1.3 | 1.3 | 2.1 |
| 外形尺寸(mm)LxWxH | 930X640X1440 | 1200X900X1900 | 1200X900X1900 | 1200X900X1900 | 1200X960X1900 | 1250X1100X2200 |
| 风机转速(r/min) | 2900 | 2900 | 2900 | 2900 | 2900 | 2950 |
| 风机重量(kg) | 180 | 390 | 390 | 460 | 460 | 650 |
| 风压(Pa) | 2600 | 8600 | 8600 | 12000 | 12000 | 15500 |
| 电源要求(kVA) | 52 | 66 | 82 | 96 | 112 | 125 |
选配产品
1、冲击出力3倍正弦推力可选；2、特殊需求起振可从1Hz开始；3、可搭配水平滑台和扩展台面；4、可搭配远程控制和多综合集成控制；5、可搭配多种品牌控制仪及传感器；6、可搭配自动移动装置；7、可搭配辅助支撑装置；8、"#"系统承载可扩展到50kg，为可选参数。
