产品概述
垂向扩展台面系列，可根据客户不同需求选择梯形和方形扩展台面，来满足客户不同大小试件的试用要求。其结构采用锻铝设计，其它工艺采用一体化铸造，因此其第一阶共振频率高、结构质量轻、其阻尼特性较高。另外客户如有特殊需求，也可以根据客户需求采用焊接形式等。
方型扩展台面系列
| 台面规格(AxBmm) | 动圈规格(ΦDmm) | 等效质量(kg) 铝合金 | 等效质量(kg) 镁合金 | 工作频率上限(Hz) 正弦 | 工作频率上限(Hz) 随机 |
|---|---|---|---|---|---|
| 300x300 | 150 | 7 | 5 | 2000 | 2000 |
| 400x400 | 150 | 12 | 8 | 2000 | 2000 |
| 500x500 | 240 | 20 | 13 | 2000 | 2000 |
| 240 | 30 | 21 | 2000 | 2000 | |
| 340 | 32 | 23 | 2000 | 2000 | |
| 370 | 48 | 25 | 2000 | 2000 | |
| 600x600 | 240 | 40 | 26 | 2000 | 2000 |
| 340 | 42 | 28 | 2000 | 2000 | |
| 370 | 45 | 30 | 2000 | 2000 | |
| 445 | 56 | 43 | 2000 | 2000 | |
| 700x700 | 240 | 43 | 27 | 1000 | 2000 |
| 340 | 50 | 35 | 1000 | 2000 | |
| 370 | 50 | 35 | 2000 | 2000 | |
| 445 | 80 | 55 | 2000 | 2000 | |
| 800x800 | 240 | 64 | 40 | 1000 | 2000 |
| 340 | 70 | 50 | 1400 | 2000 | |
| 370 | 81 | 55 | 1500 | 2000 | |
| 445 | 88 | 61 | 1500 | 2000 | |
| 480 | 88 | 61 | 1500 | 2000 | |
| 590 | 95 | 66 | 1500 | 2000 | |
| 1000x1000 | 370 | 124 | 86 | 1000 | 2000 |
| 445 | 198 | 123 | 1000 | 2000 | |
| 480 | 198 | 123 | 1000 | 2000 | |
| 590 | 235 | 150 | 1200 | 2000 | |
| 650 | 255 | 165 | 1200 | 2000 | |
| 1200x1200 | 445 | 252 | 172 | 800 | 2000 |
| 480 | 252 | 172 | 800 | 2000 | |
| 590 | 273 | 196 | 700 | 2000 | |
| 650 | 296 | 208 | 1250 | 2000 | |
| 1500x1500 | 445 | 350 | 228 | 500 | 2000 |
| 480 | 350 | 228 | 500 | 2000 | |
| 590 | 335 | 270 | 600 | 2000 | |
| 650 | 450 | 293 | 600 | 2000 | |
| 2000x2000 | 590 | 900 | 550 | 500 | 2000 |
| 650 | 1100 | 650 | 300 | 2000 | |
| 3000×3000 | 650 | 1650 | 1150 | 400 | 2000 |
| 870 | 2250 | 1750 | 400 | 2000 |
注：1、以上常规参数，常规尺寸方型扩展台面，可根据客户需求定制非标规格扩展台面，具体参数以客户要求为准。

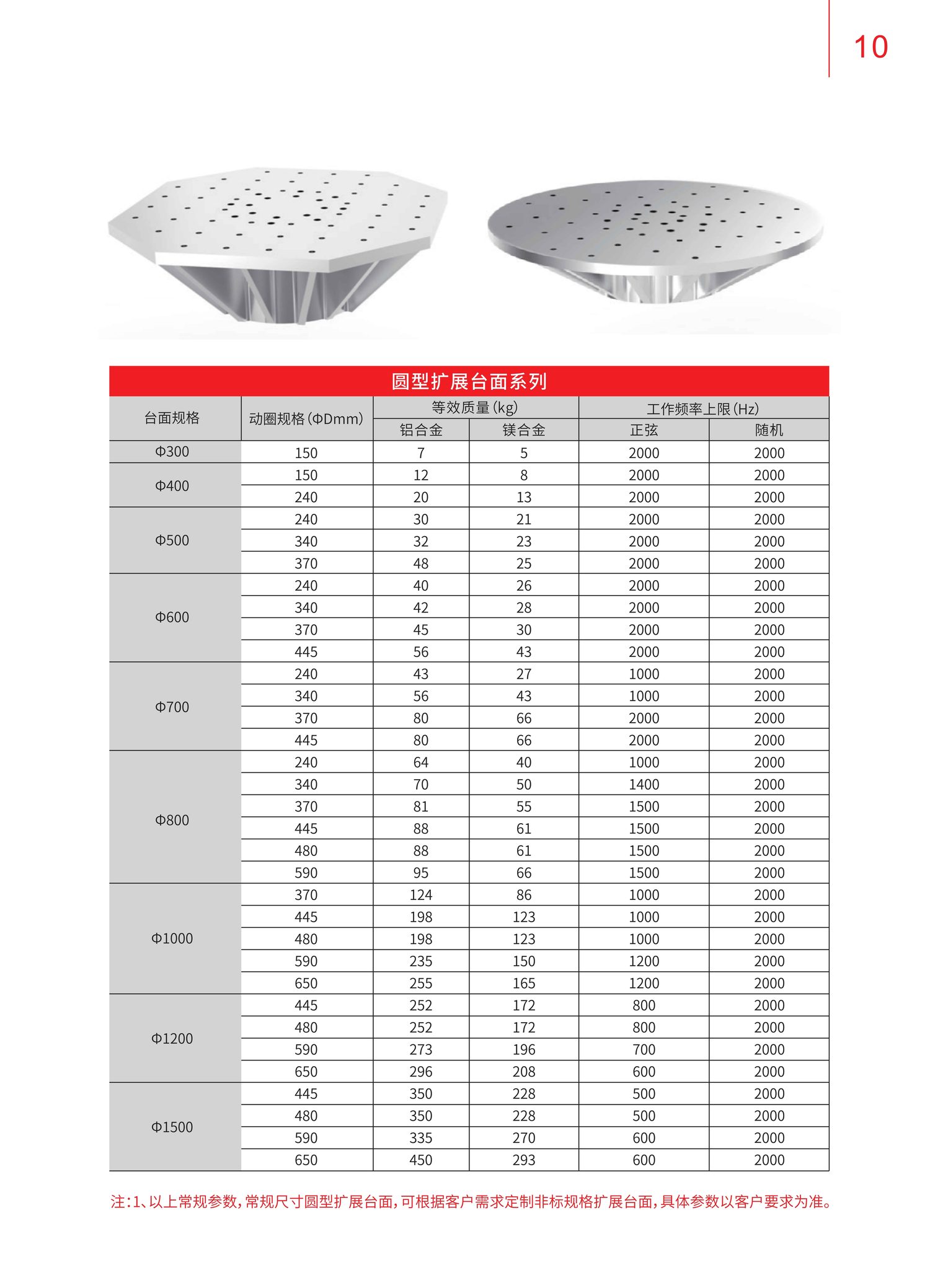

圆型扩展台面系列
| 台面规格(AxBmm) | 动圈规格(ΦDmm) | 等效质量(kg) 铝合金 | 等效质量(kg) 镁合金 | 工作频率上限(Hz) 正弦 | 工作频率上限(Hz) 随机 |
|---|---|---|---|---|---|
| Φ300 | 150 | 7 | 5 | 2000 | 2000 |
| Φ400 | 150 | 12 | 8 | 2000 | 2000 |
| 240 | 20 | 13 | 2000 | 2000 | |
| Φ500 | 240 | 30 | 21 | 2000 | 2000 |
| 340 | 32 | 23 | 2000 | 2000 | |
| 370 | 48 | 25 | 2000 | 2000 | |
| Φ600 | 240 | 40 | 26 | 2000 | 2000 |
| 340 | 42 | 28 | 2000 | 2000 | |
| 370 | 45 | 30 | 2000 | 2000 | |
| 445 | 56 | 43 | 2000 | 2000 | |
| Φ700 | 240 | 43 | 27 | 1000 | 2000 |
| 340 | 56 | 43 | 1000 | 2000 | |
| 370 | 80 | 66 | 2000 | 2000 | |
| 445 | 80 | 66 | 2000 | 2000 | |
| Φ800 | 240 | 64 | 40 | 1000 | 2000 |
| 340 | 70 | 50 | 1400 | 2000 | |
| 370 | 81 | 55 | 1500 | 2000 | |
| 445 | 88 | 61 | 1500 | 2000 | |
| 480 | 88 | 61 | 1500 | 2000 | |
| 590 | 95 | 66 | 1500 | 2000 | |
| Φ1000 | 370 | 124 | 86 | 1000 | 2000 |
| 445 | 198 | 123 | 1000 | 2000 | |
| 480 | 198 | 123 | 1000 | 2000 | |
| 590 | 235 | 150 | 1200 | 2000 | |
| 650 | 255 | 165 | 1200 | 2000 | |
| Φ1200 | 445 | 252 | 172 | 800 | 2000 |
| 480 | 252 | 172 | 800 | 2000 | |
| 590 | 273 | 196 | 700 | 2000 | |
| 650 | 296 | 208 | 600 | 2000 | |
| Φ1500 | 445 | 350 | 228 | 500 | 2000 |
| 480 | 350 | 228 | 500 | 2000 | |
| 590 | 335 | 270 | 600 | 2000 | |
| 650 | 450 | 293 | 600 | 2000 |
注：1、以上常规参数，常规尺寸圆型扩展台面，可根据客户需求定制非标规格扩展台面，具体参数以客户要求为准。
