GN900多功能测试仪

概述

本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等高压设备的绝缘状态检测

产品特点

产品应用

GN900多功能测试仪广泛应用于以下领域：
☀ 发、配电企业
☀ 铁路系统
☀ 石油化工供电系统
☀ 航空航天检测领域
☀ 自动化检测领域

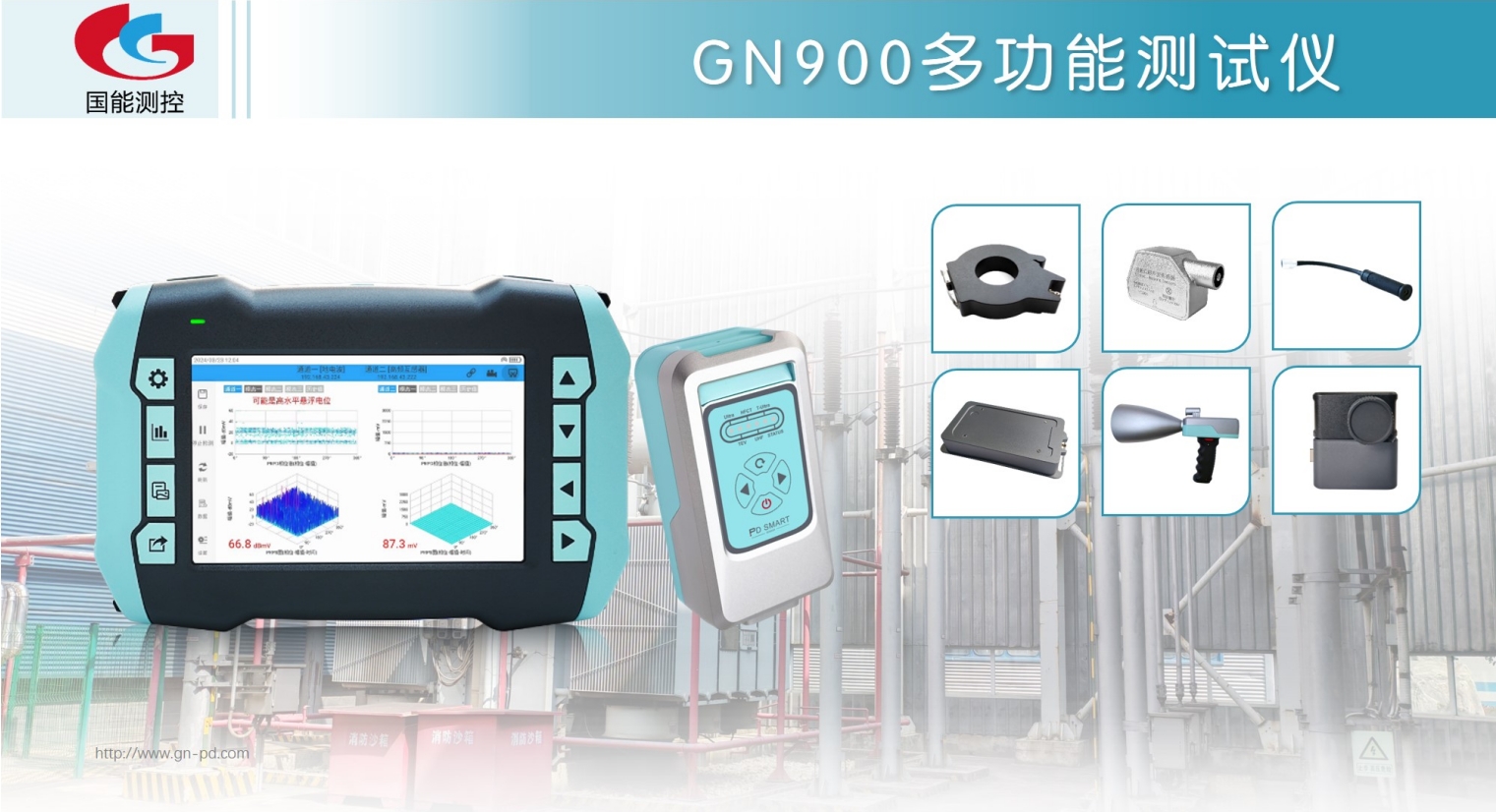

产品配置图

GN900多功能测试仪由检测主机、传感器及相关附件组成，其中传感器为选配部分：

技术特点

☀多通道局放可以1~20通道，按需配置。
☀时域图、PRPD、PRPS图谱、 直方图、飞行时间图。
☀自动诊断分析测试结果、并生成检测报告。
☀WiFi或蓝牙连接；按键/触屏均可操控，蓝牙播放音频。
☀测试数据云同步，电声定位功能，USB或蓝牙导出检测报告。
☀可满足运行状态或耐压下的开关柜、变压器、电缆、GIS、架空线等高压设备的局部放电测试。
☀可拍照 、录屏、截屏，显示30天历史数据趋势图。
☀具有非接触式超声波、地电波、接触式超声波，高频互感器和特高频功能。
☀7寸高亮液晶显示屏；
☀支持声波定位
☀支持红外热像仪

主要参数

地电波参数		接触式超声波参数
测量范围	0～80 dBmV	测量范围		-8dBμV 至 80dBμV
分辨率	0.1dB	分辨率		0.1dB
精度	±1dB	精度		±1dB
每周期最大脉冲	1400	频率范围		20kHz～500kHz
测量频带	3～100MHz
非接触式超声波参数		特高频参数
测量范围	-8dBμV～80dBμV	检测频段		300MHz～3000MHz
分辨率	0.1dB	测量范围		-80～-10dBm
精度	±1dB
传感器中心频率	40 kHz ± 2kHz
高频互感器参数		声波传感器参数
传感器传输阻抗	9.9mV/mA	频率范围			0～48kHz
检测频率	0.5~50MHz (可定制)	测量距离			0.3～50m
灵敏度	1mV	麦克风数量			64～128个
检测范围	0～3000 mV	摄像头视场角			58°* 27°
红外热像仪高配（可选）		红外热像仪高配（可选）
分辨率	640×512	分辨率			384×288
测温范围	-20℃ ～+550℃	测温范围			-20℃ ～400℃
测温精度	±3℃	测温精度			±2℃
环境温度	-20℃～60℃
红外热像仪低配（可选）		聚波器参数
分辨率	256 ×192	测量范围			-8dBμV～80dBμV
测温范围	-10℃ ～150℃	测量距离			0m～100m
测温精度	±3℃	传感器中心频率			40 kHz ± 2kHz
硬件
外壳	ABS
主机尺寸	248*165*55(长*宽*厚,mm)
显示	7英寸电容式触摸屏， 分辨率1280*800
采样精度	12bit
同步方式	内同步、外同步
连接器	USB 接口(兼充电器输入)外部传感器输入接口		wifi，网口，蓝牙
SD卡	标配128G～256G
内置电池	12.6V/5000mAh 锂电池
工作时间	约 6 小时
图像格式	JPG
视频格式	MP4
视频时长	视存储器容量而定
充电器	100～240VAC,50/60Hz
使用温度	-35℃～50℃
湿度	≤60%
体积、重量	1.3kg

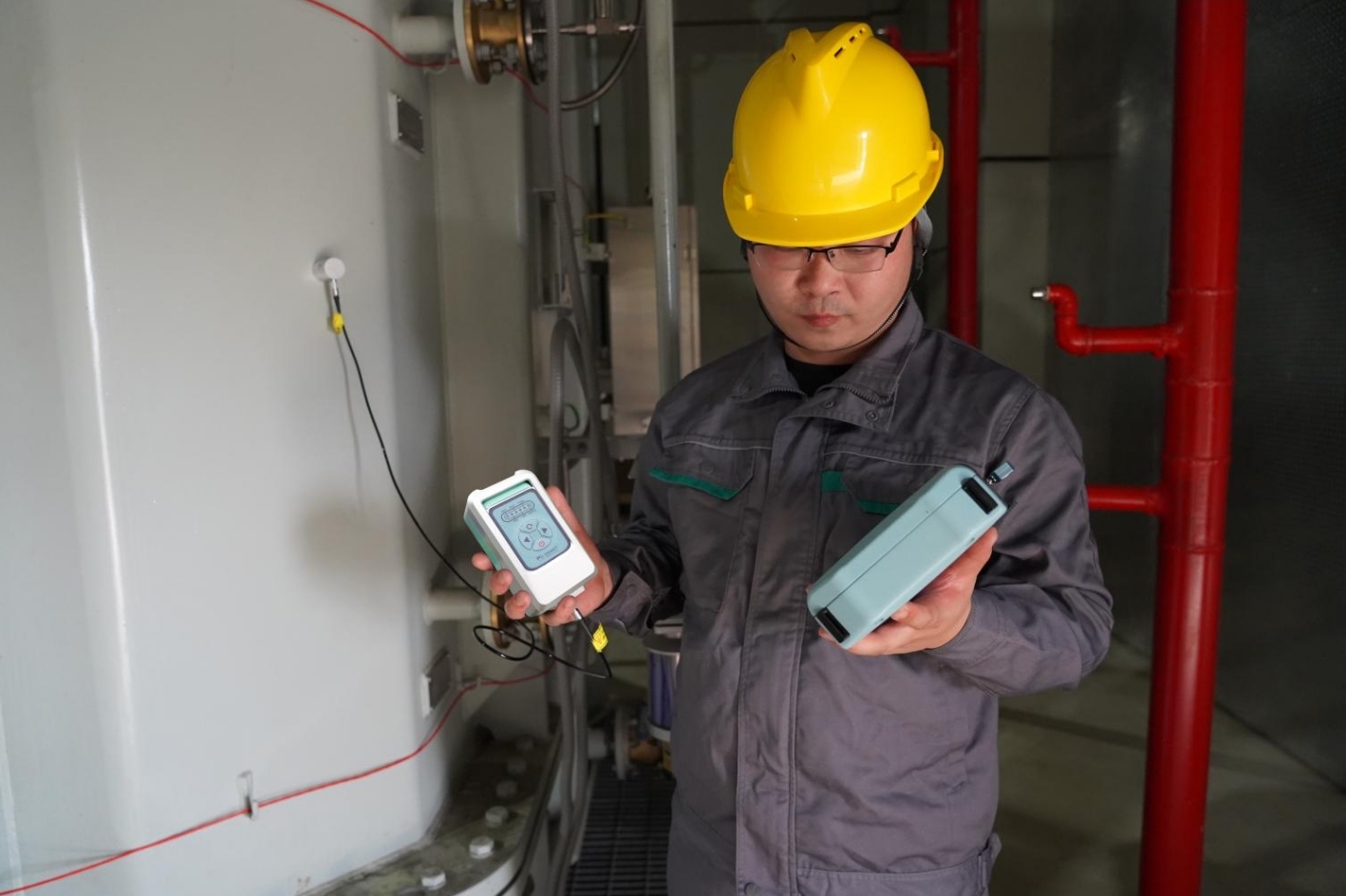

成功案例

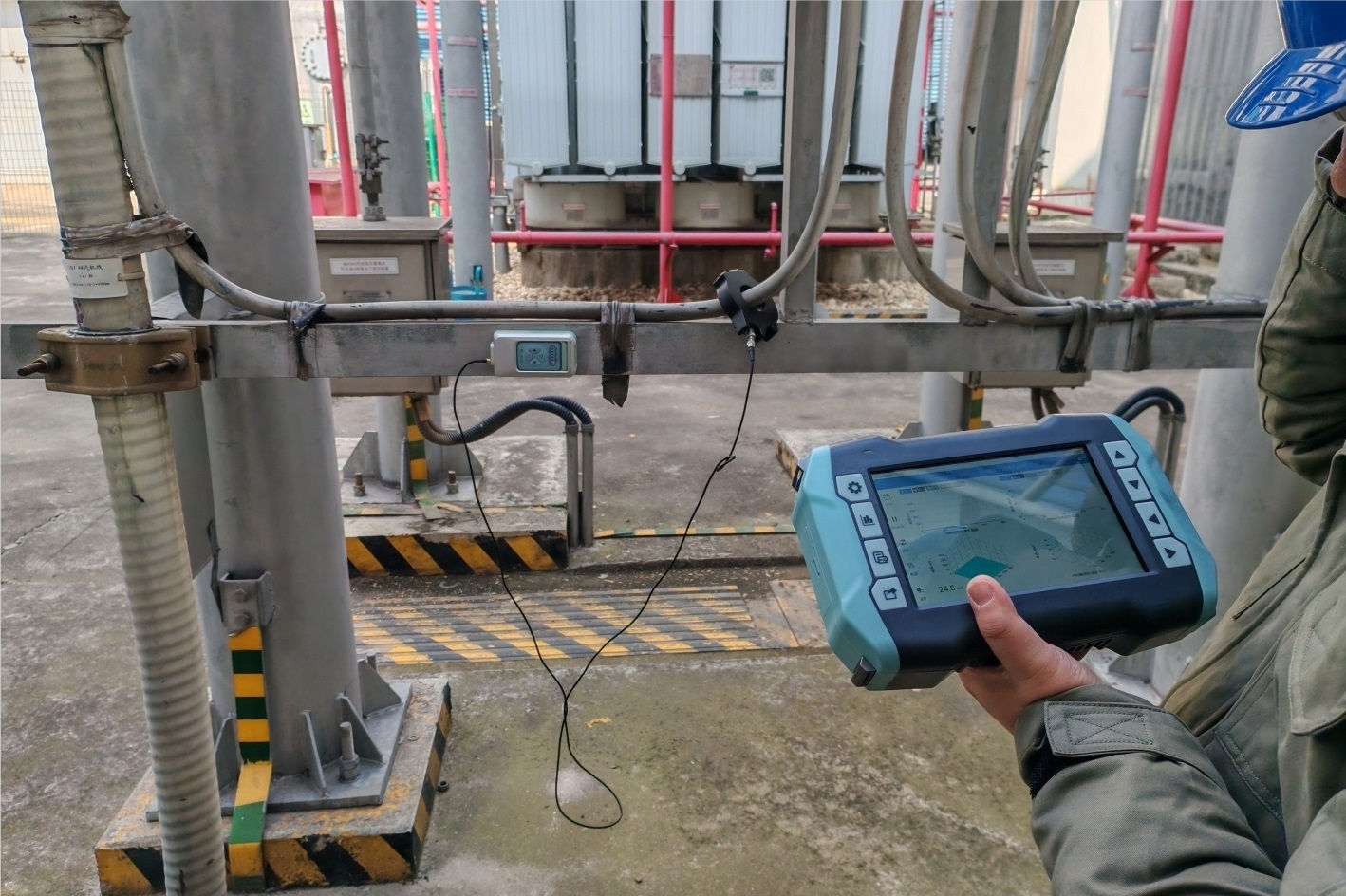

电缆局部放电--GN900测试方法

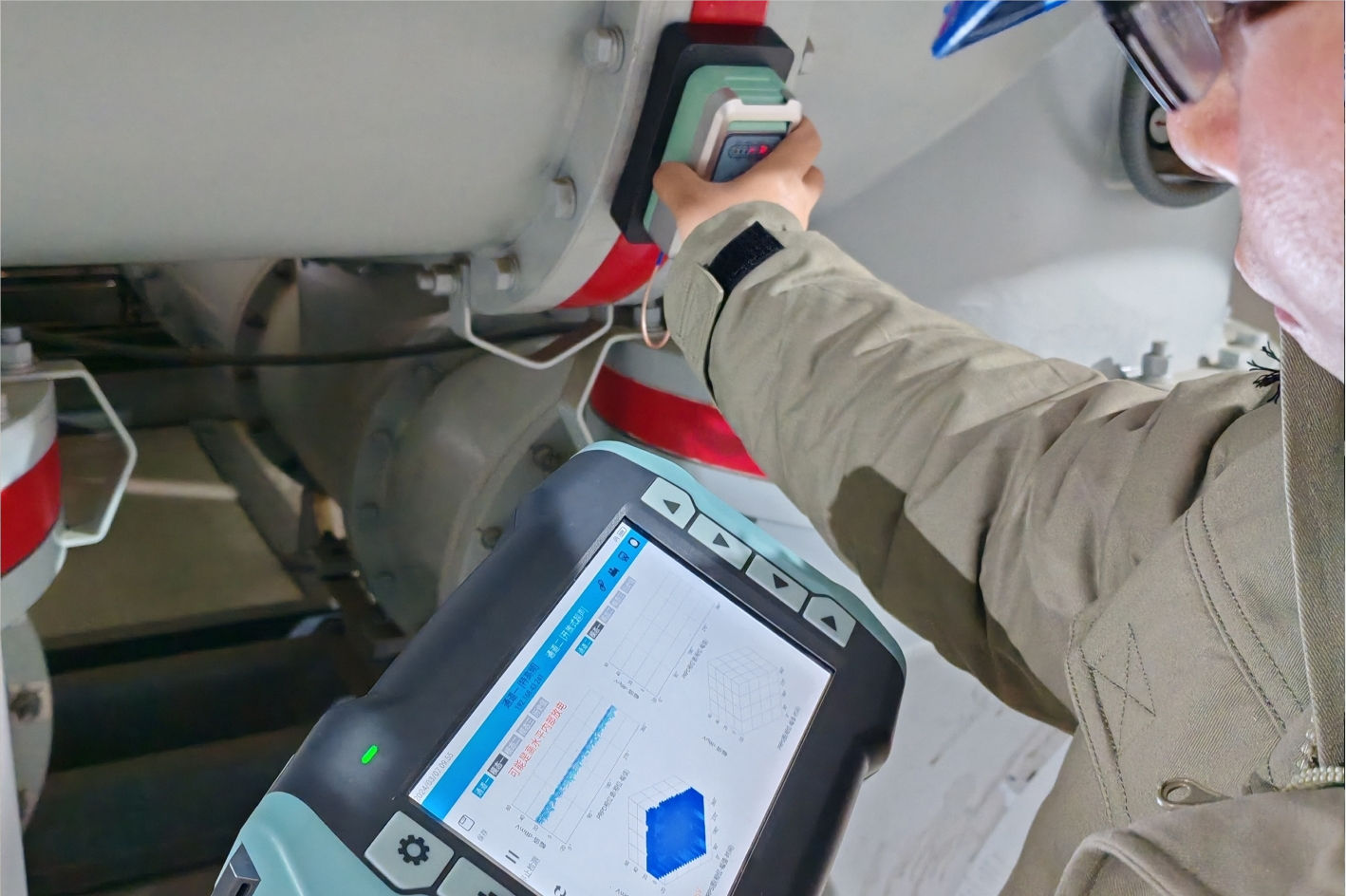

GIS特高频局部放电--GN900测试

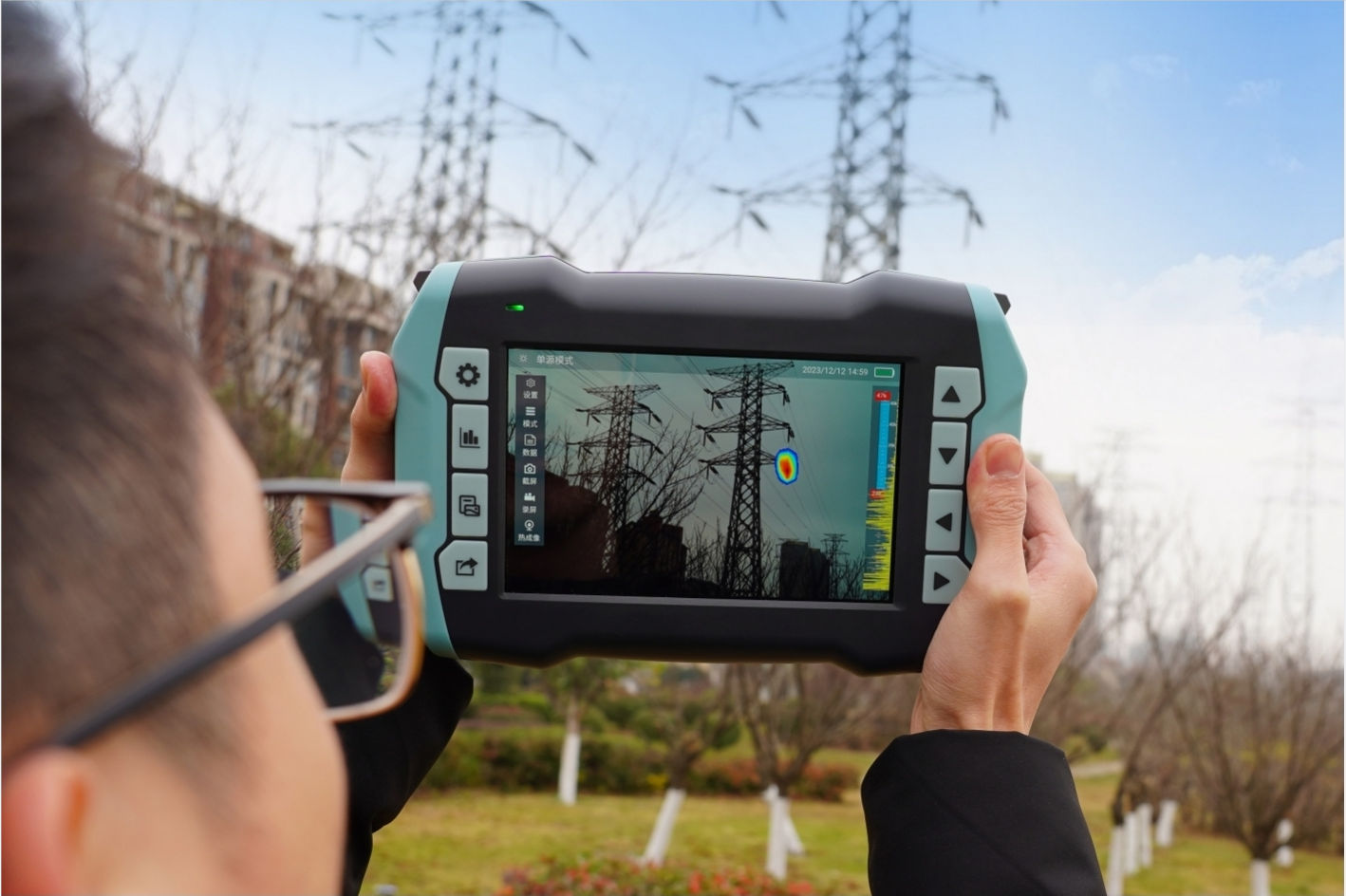

GN900多功能测试仪--声波定位

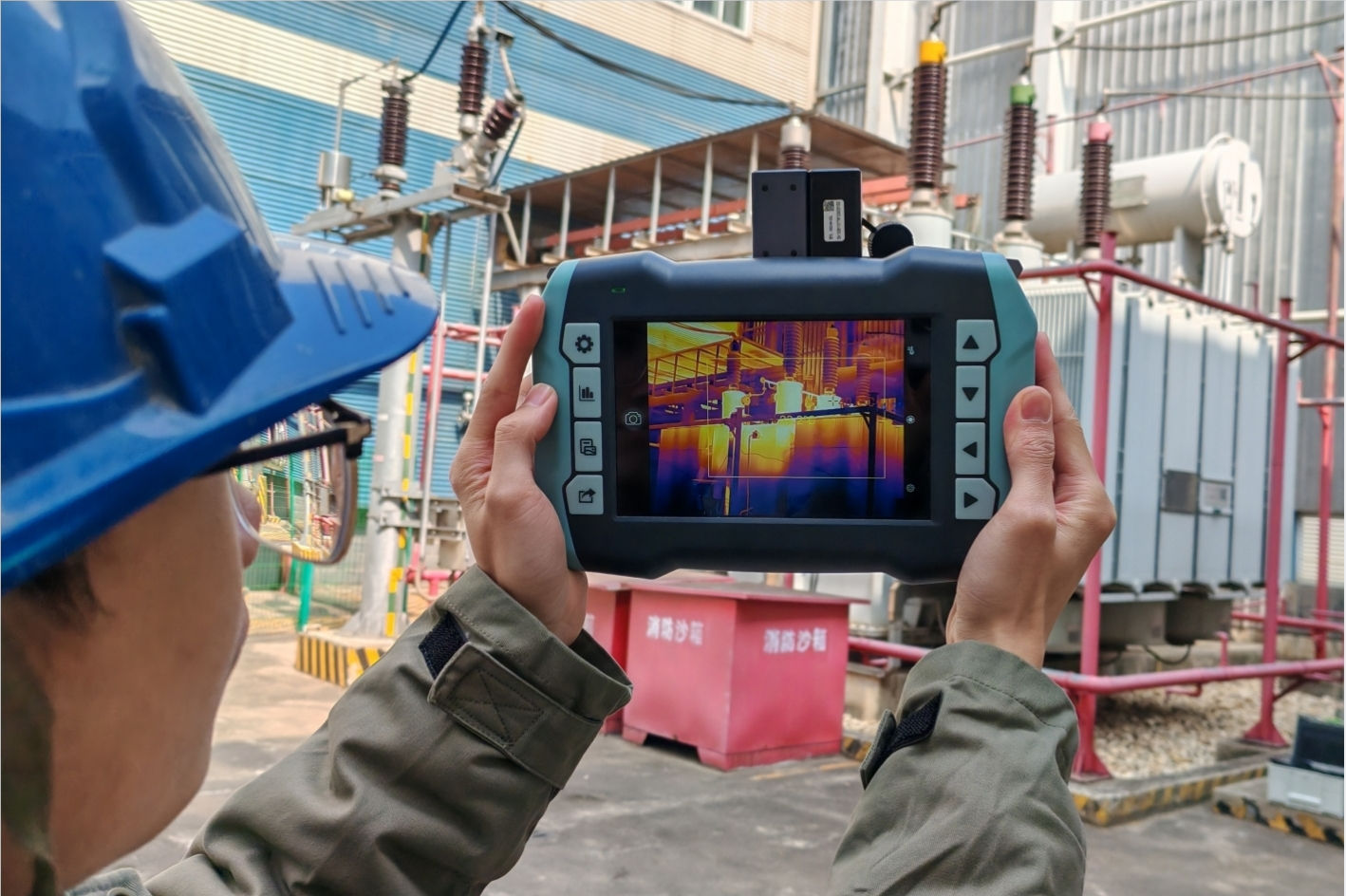

GN900多功能测试仪--红外检测
