G500S多功能局放测试仪（手机款）

概述

本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等高压设备的绝缘状态检测

产品特点

产品应用

G500P多功能局放测试仪广泛应用于以下领域：
☀ 发、配电企业
☀ 铁路系统
☀ 石油化工供电系统
☀ 航空航天检测领域
☀ 自动化检测领域

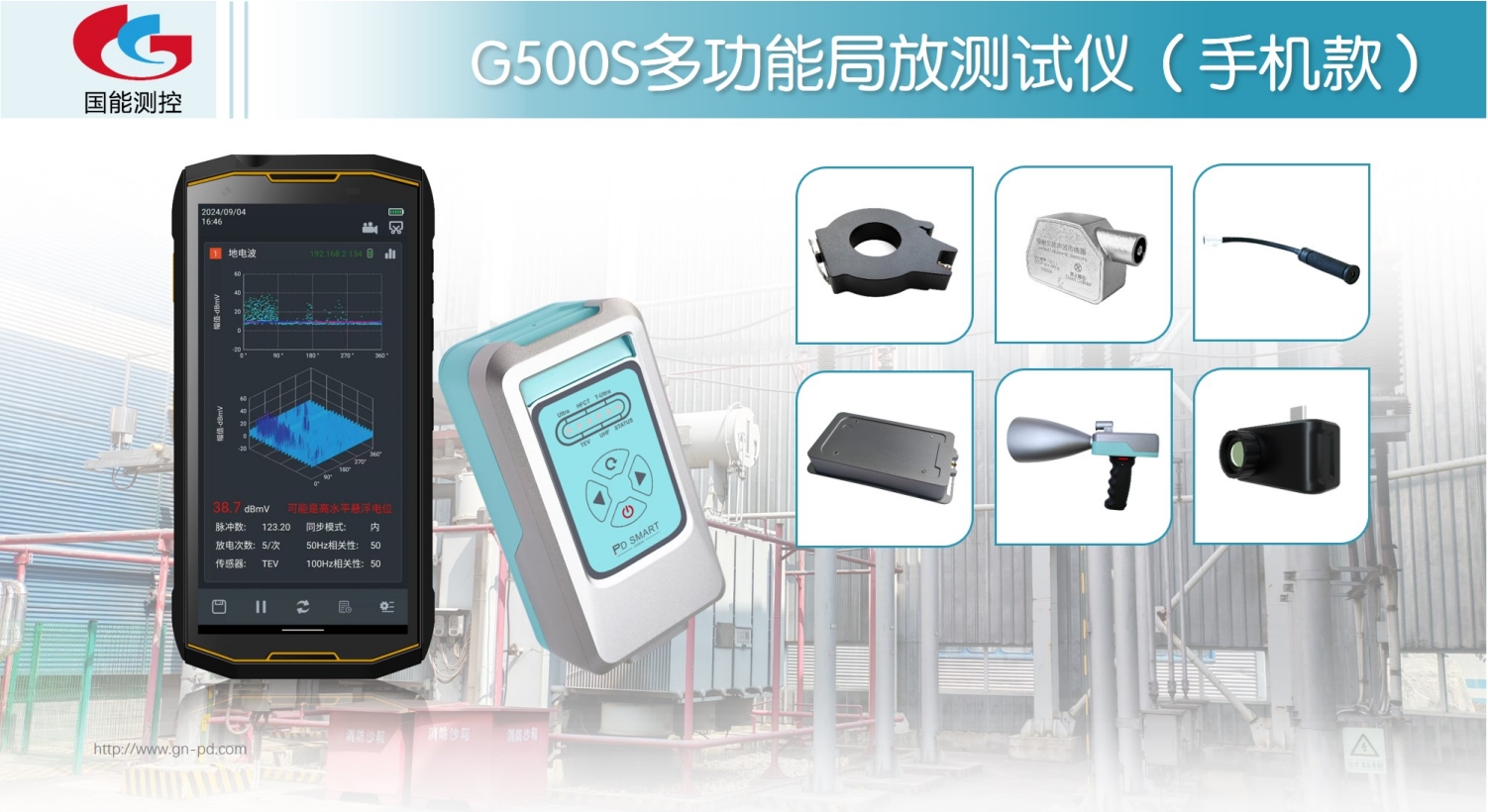

产品配置图

G500P多功能局放测试仪由检测主机、传感器及相关附件组成，其中传感器为选配部分：

技术特点

☀多通道局放可以1~8通道，按需配置。
☀时域图、PRPD、PRPS图谱、 直方图、飞行时间图。
☀电声定位功能，自动诊断分析测试结果、并生成检测报告。
☀测试数据云同步，USB、蓝牙、微信和QQ导出检测报告，蓝牙播放音频。
☀可满足运行状态或耐压下的开关柜、变压器、电缆、GIS、架空线等高压设备的局部放电测试。
☀支持红外热像仪。
☀可拍照 、录屏、截屏，显示30天历史数据趋势图。
☀各功能可灵活搭配，满足现场多种需求。

主要参数

地电波参数		接触式超声波参数
测量范围	0-80dBmV	测量范围			-8dBμV至80dBμV
分辨率	0.1dB	分辨率			0.1dB
精度	±1dB	精度			±1dB
每周期最大脉冲	1400	频率范围			20kHz～500kHz
测量频带	3～100MHz
非接触式超声波参数		特高频参数
测量范围	-8dBμV～80dBμV	检测频段			300～3000MHz
分辨率	0.1dB	测量范围			-80～-10dBm
精度	±1dB
传感器中心频率	40kHz±2kHz
高频互感器参数		红外热像仪高配（可选）
传感器传输阻抗	9.9mV/mA	分辨率		640×512
检测频率	0.5~50MHz （可定制）	测温范围		-20℃～+550℃
灵敏度	1mV	测温精度		±3℃
检测范围	0～3000mV	环境温度		-20℃～60℃
红外热像仪高配（可选）		红外热像仪低配（可选）
分辨率	384×288	分辨率		256×192
测温范围	-20℃ ～400℃	测温范围		-10℃ ～150℃
测温精度	±2℃	测温精度		±3℃
聚波器参数
测量范围	-8dBμV～80dBμV
测量距离	0m～100m
传感器中心频率	40 kHz ± 2kHz
硬件
尺寸	172 x 84.5 x 17.9mm
显示	6.0"HD*(720*1480)
采样精度	12bit
同步方式	内同步、外同步
连接器	USB 接口(兼充电器输入) 外部传感器输入接口		无线 wifi
内存	8GB
存储容量	128GB
内置电池	8000mAh
工作时间	约 6 小时
充电器	100～240VAC,50/60Hz
使用温度	-20～50℃
湿度	20-85% 相对湿度
体积、重量	约368g

成功案例

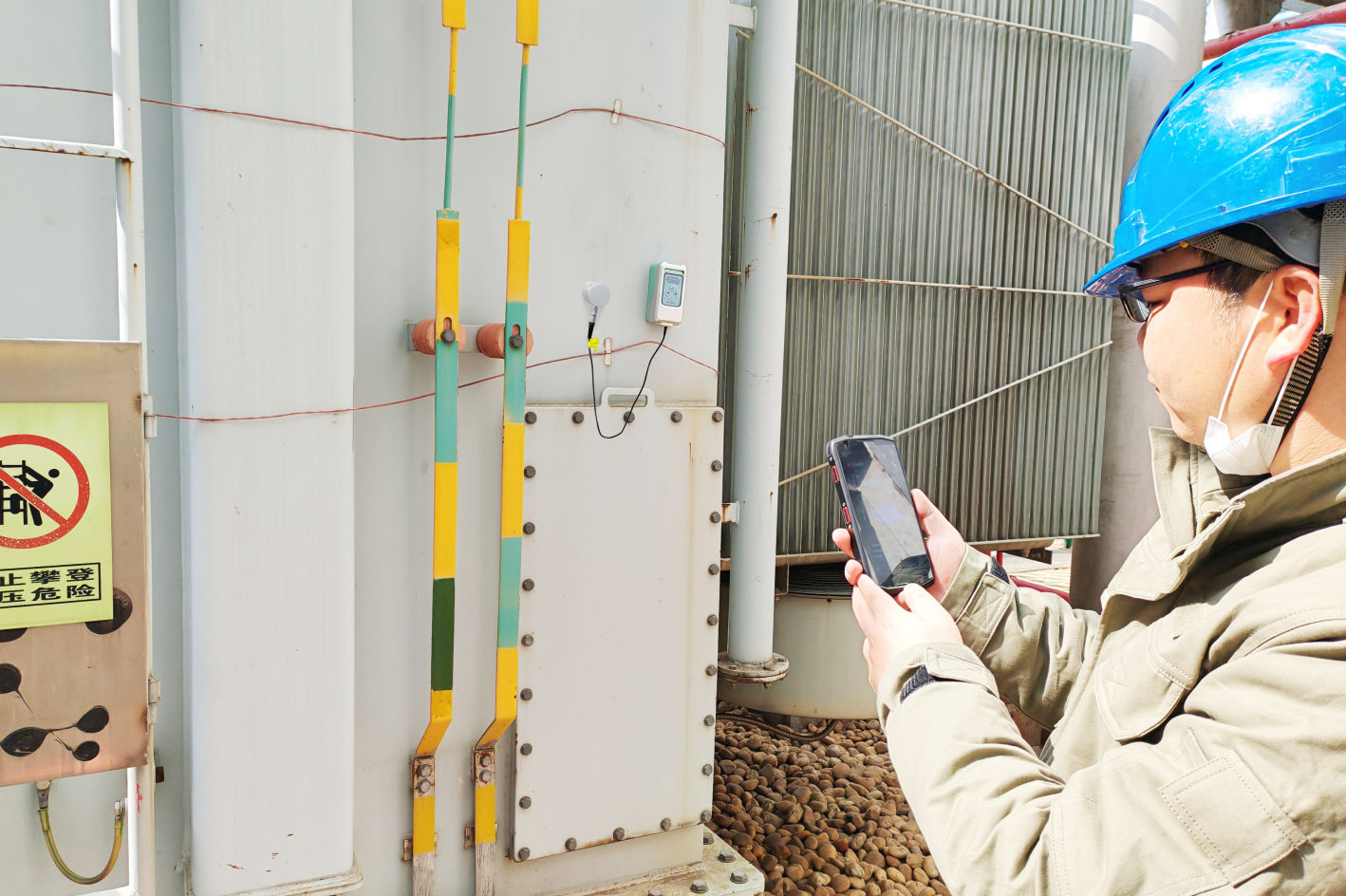

变压器局部放电测试方法手机款

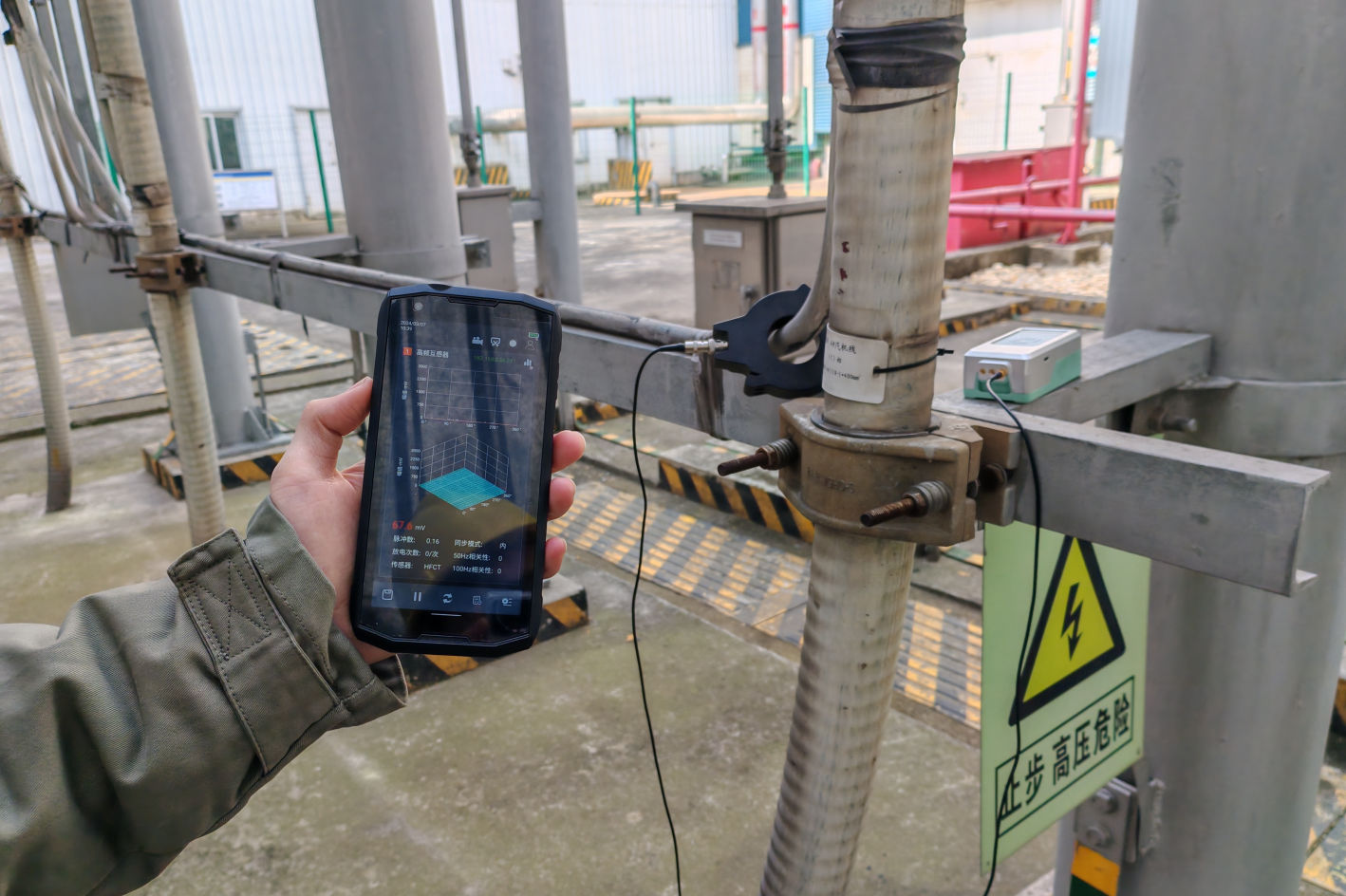

电缆局部放电测试方法手机款

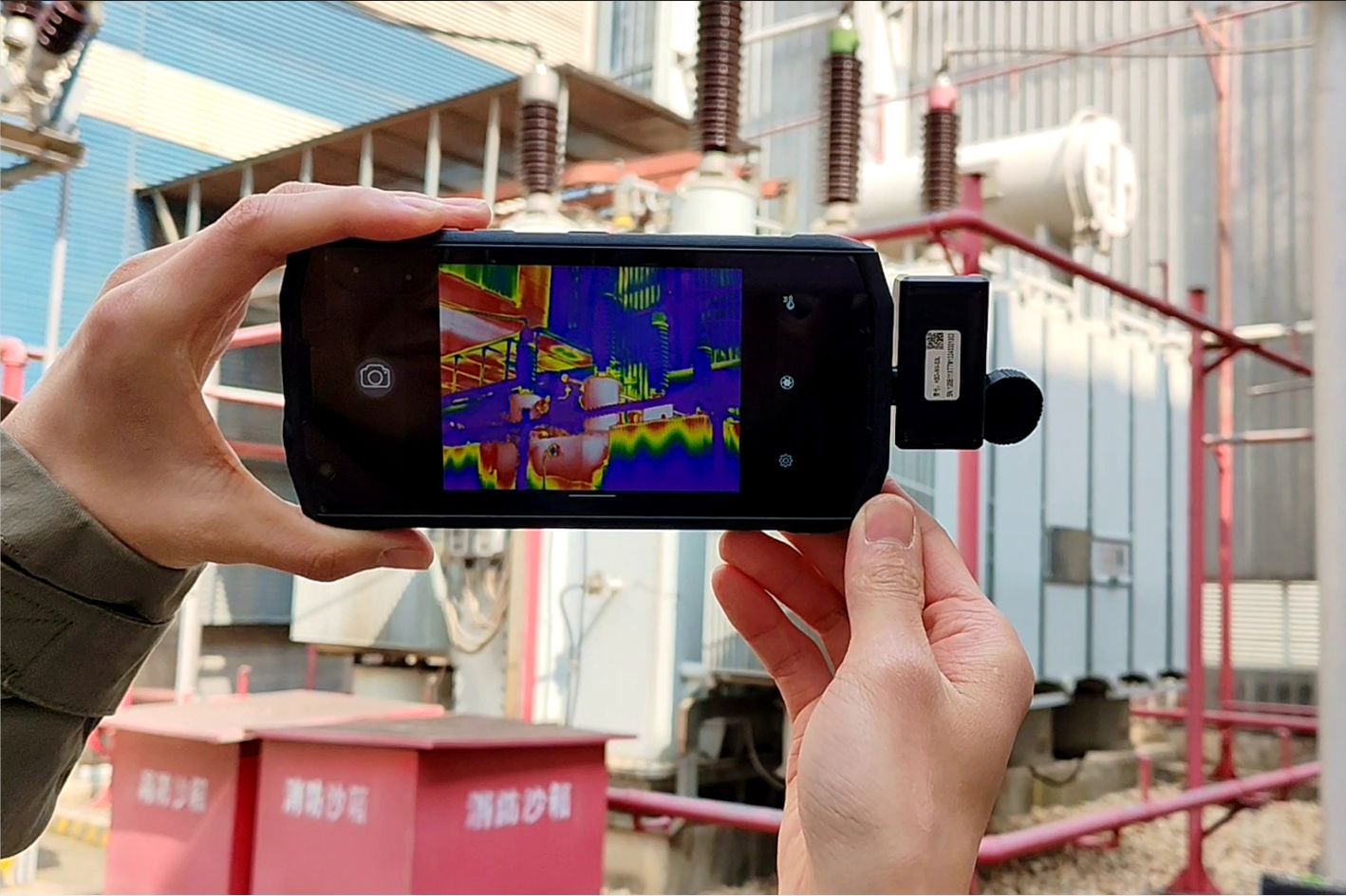

多功能局放测试仪红外检测手机
