用途场景
规格型号价格
规格参数

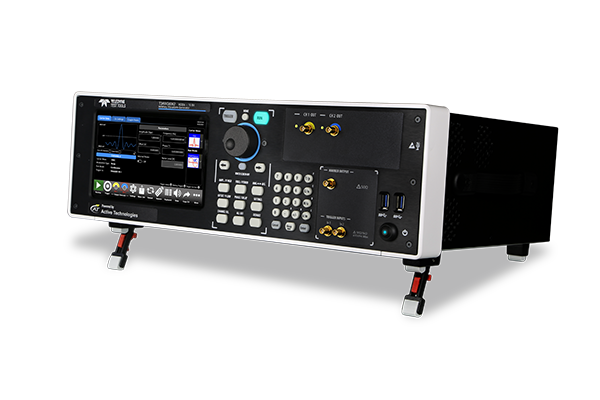

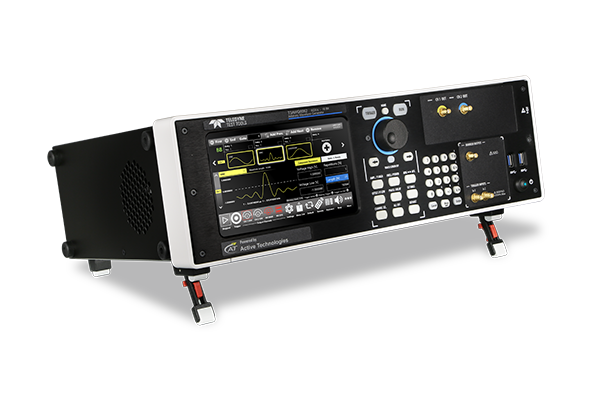

这个 T3AWG6K系列由三款高性能任意波形发生器组成，分别具有2、4和8个模拟通道，16位垂直分辨率，RF模式下采样率高达12.32 GS/s，波形存储深度为4 Gpts，具有出色的信号保真度，可轻松生成复杂信号。此外，多达32个数字通道与模拟信号同步，可用于高级电子测试。
主要功能
多功能发电机
主要功能
- 2、4 和 8 通道配置
- 16 位垂直分辨率
- RF 模式下采样率高达 12.32 GS/s
- 16 位垂直分辨率。
- 每通道 4 Gpts 波形内存
- 高达 5 Vpp 的输出电压和 ±2.5 V 的基线偏移 50 欧姆
多功能发电机

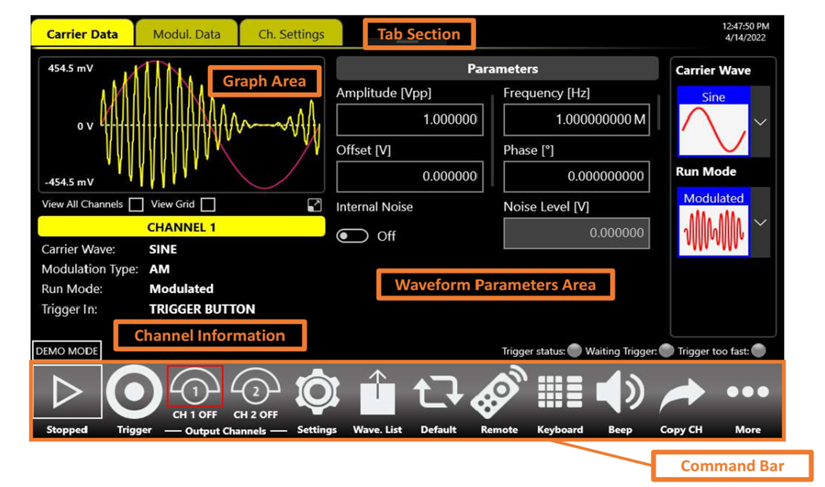

任意函数发生器
- 改进的直接数字合成 (DDS) 技术
- 16 位垂直分辨率
- 内置波形包括正弦波、方波、脉冲波、锯齿波、sin(x)/x 噪声、直流、高斯波、洛伦兹波、指数上升波、指数衰减波、半正矢波、双脉冲波、任意波（2 至 16KSample）
- 运行模式包括连续、扫描、突发和调制（AM、FM、PM、FSK、PSK 和 PWM）

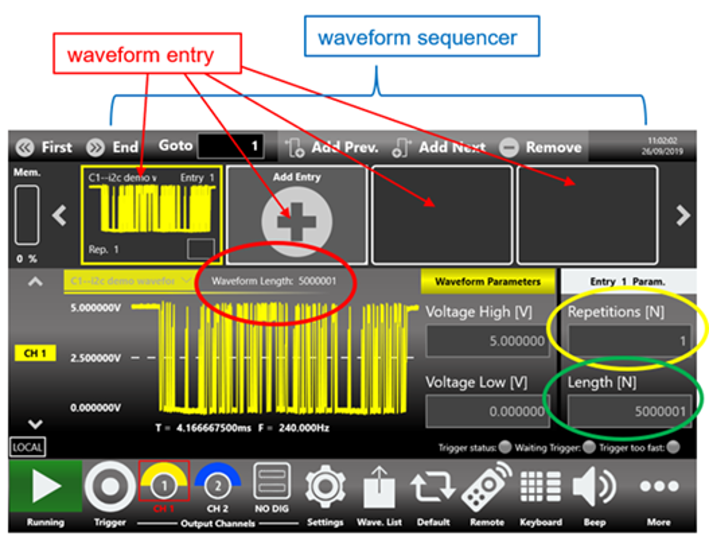

任意波形发生器
- 可变时钟真任意技术
- 可变时钟高达 6.16 GS/s（RF 模式下为 12.32 GS/s）
- 波形长度4Gpts @ch
- 序列器中最多有 16,384 个波形条目，重复计数器高达 4G 或无限，最小波形长度 16 点
- 运行模式包括连续、触发、单次/突发、步进和高级

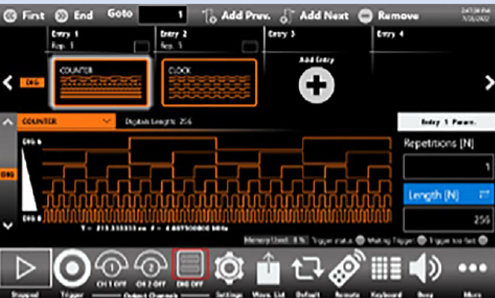

数字模式发生器
- 最多 32 个数字通道与模拟通道同步
- LVTTL数字输出
- 16 个 SMA (LVDS) 输出
数字 I/Q 调制器（RF 模式）
- 16 位 I/Q 组件
- 单载波（2 I/Q 压缩）或双载波（4 I/Q 压缩）
- 可变时钟高达 12.32 GS/s
资源中心
技术文档
产品操作手册
| 姓名 | |
|---|---|
| T3AWG6K 系列数据表 | 产品规格书 |
| T3AWG6K 系列情况说明书 | 事实说明书 |
| 姓名 | |
|---|---|
T3AWG6K 系列简易 TrueArb 用户手册 | 使用指导手册 |
T3AWG6K 系列简易 AFG 用户手册 | 使用指导手册 |
T3AWG6K 系列简易 TrueArb 编程手册 | 使用指导手册 |
T3AWG6K系列简易AFG编程手册 | 使用指导手册 |
其他软件选项
| 模型 | 描述 | |
|---|---|---|
| T3AWG6-8DIG |
8 个数字输出通道，分别为 2 CH、4 CH 和 8 CH T3AWG6K 型号（需要 1 根 Mini-SAS 电缆） |
|
| T3AWG6-16DIG |
16 通道和 4 通道的 8 个数字输出通道 T3AWG6K 型号（需要 2 根 Mini-SAS 电缆） |
|
| T3AWG6-32DIG |
32 通道 8 数字输出通道 T3AWG6K 型号（需要 4 根 Mini-SAS 电缆） |
其他软件选项
| 模型 | 描述 | |
|---|---|---|
| T3AWG6-8DIG |
8 个数字输出通道，分别为 2 CH、4 CH 和 8 CH T3AWG6K 型号（需要 1 根 Mini-SAS 电缆） |
|
| T3AWG6-16DIG |
16 通道和 4 通道的 8 个数字输出通道 T3AWG6K 型号（需要 2 根 Mini-SAS 电缆） |
|
| T3AWG6-32DIG |
32 通道 8 数字输出通道 T3AWG6K 型号（需要 4 根 Mini-SAS 电缆） |
其他软件选项
| 模型 | 描述 | |
|---|---|---|
| T3AWG6-8DIG |
8 个数字输出通道，分别为 2 CH、4 CH 和 8 CH T3AWG6K 型号（需要 1 根 Mini-SAS 电缆） |
|
| T3AWG6-16DIG |
16 通道和 4 通道的 8 个数字输出通道 T3AWG6K 型号（需要 2 根 Mini-SAS 电缆） |
|
| T3AWG6-32DIG |
32 通道 8 数字输出通道 T3AWG6K 型号（需要 4 根 Mini-SAS 电缆） |
