规格参数

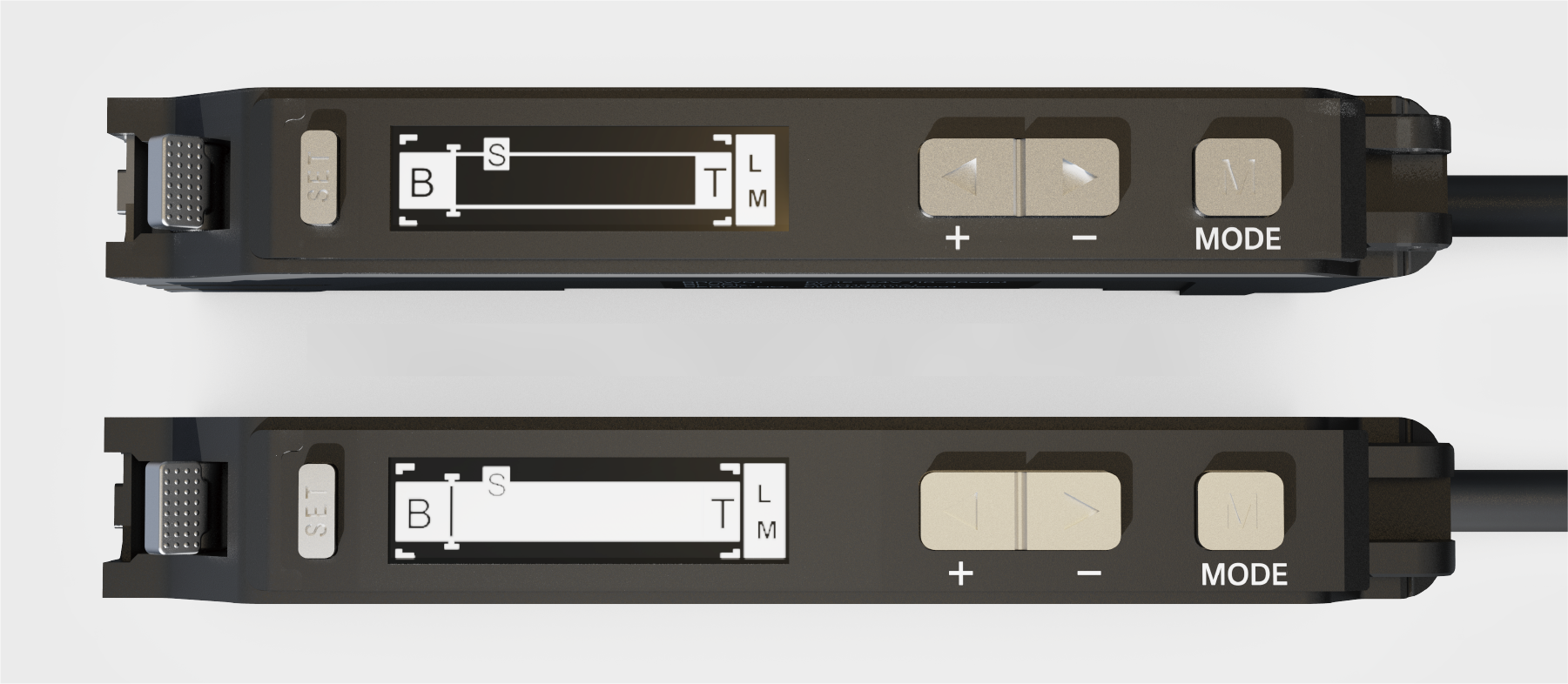

产品概述
一.便捷的界面设定功能
LED显示屏，更加灵活设定界面。

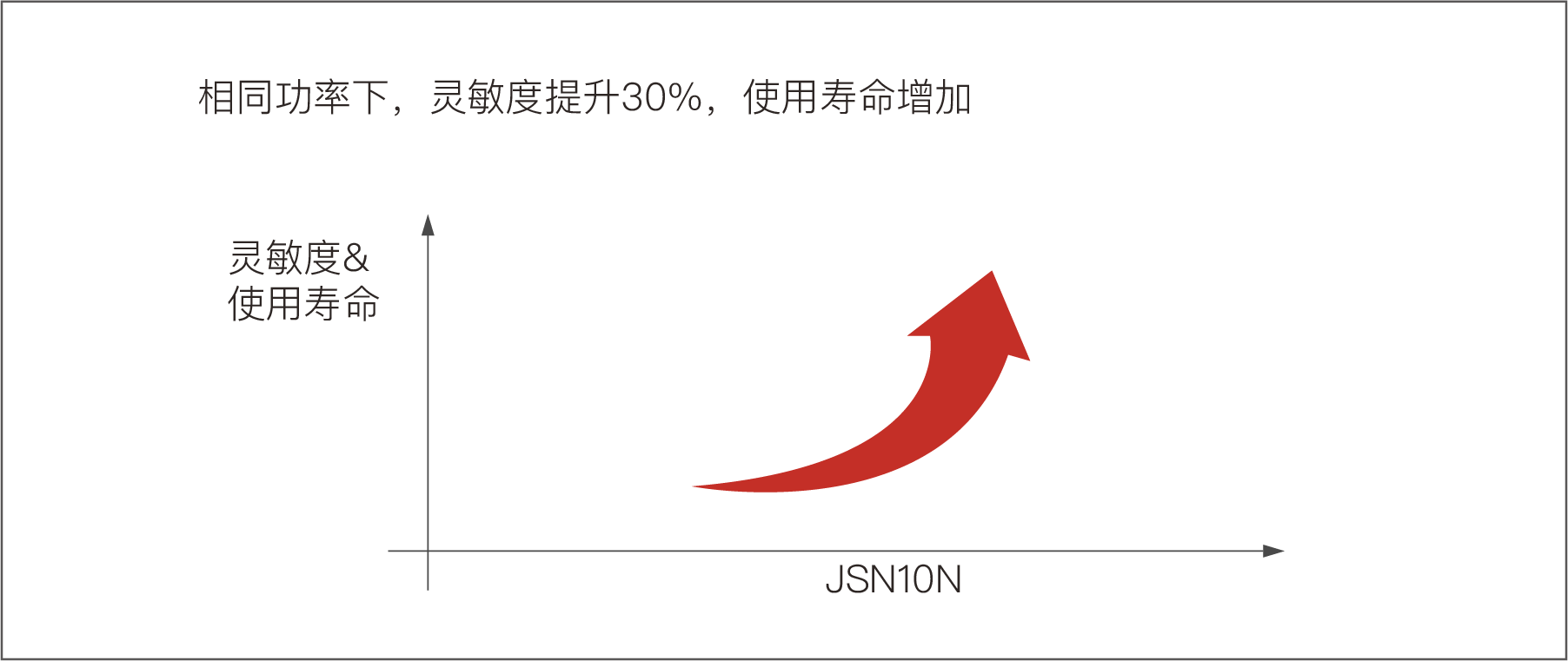

二.灵敏度提升
使用更少的功率，提高灵敏度，同时大幅提高光纤的使用寿命。

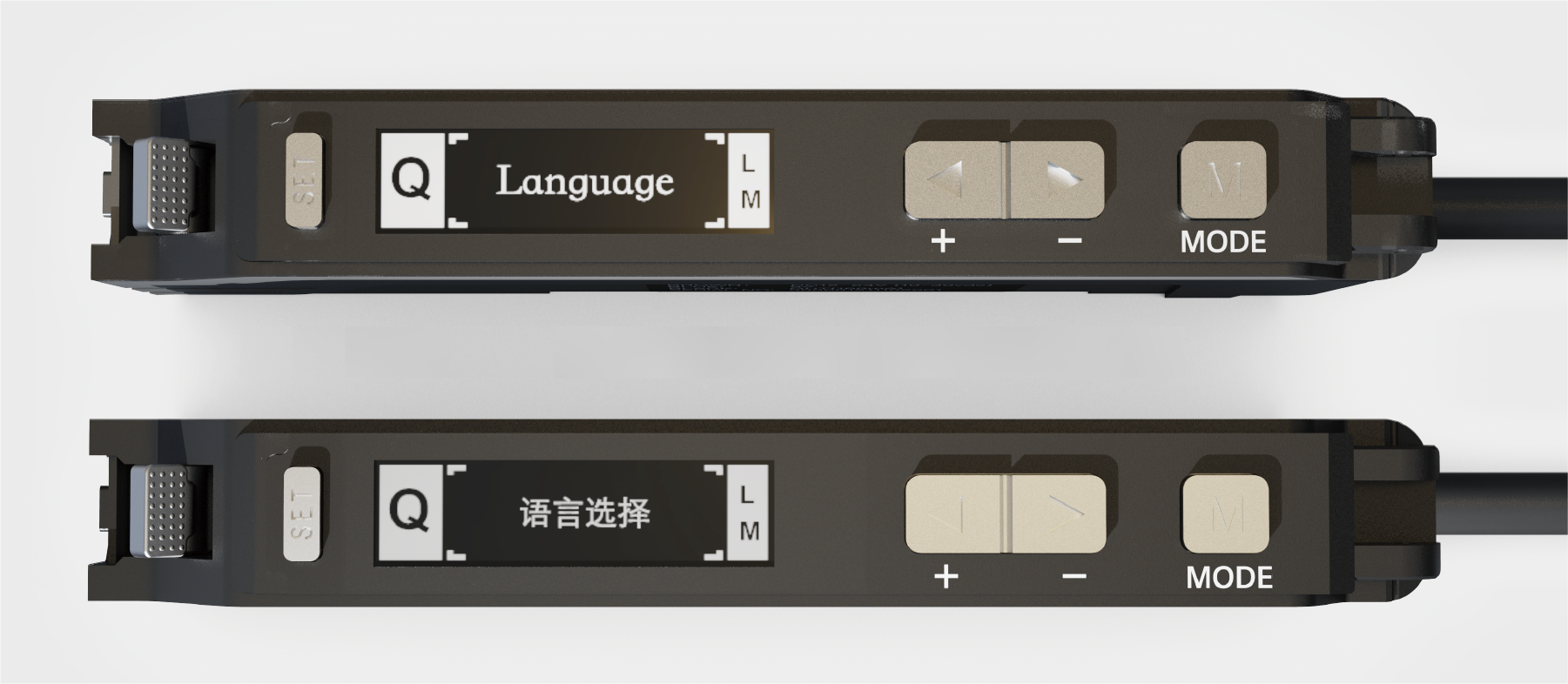

三.多语言显示功能
多种语言切换，方便工程师操作。
四.条形显示功能
以条形进行显示，峰值、阈值、谷值一目了然。
能够对检测的过量增益进行确认。
五.出厂默认设置
| JF-20 | JF-20S | ||||
| 序列 | 项目 | 初始设定 | 序列 | 项目 | 初始设定 |
| A | 检测模式 | 标准 | A | 检测模式 | 标准 |
| B | 功率模式 | 标准 | B | 功率模式 | 标准 |
| C | 定时器类型 | 禁用 | C | 定时器类型 | 禁用 |
| D | 画面翻转 | 关闭 | D | 光亮强度 | 90 |
| E | 频率设置 | -1 | E | 输出极性 | 常亮输出NPN(L-ON) |
| O | 输出极性 | 常亮输出NPN(L-ON) | F | 迟滞等级 | 标准 |
| L | 语言选择 | 中文 | G | 按键锁定 | 关闭 |
| H | 熄屏模式 | 180秒后 | |||
| I | 屏幕亮度 | 等级-2 | |||
| J | 显示滤波 | 开启 | |||
| K | 画面翻转 | 开启 | |||
| L | 主界面设置 | 数值界面 | |||
| M | 光亮自调整 | -- | |||
| N | 自动增益 | 关闭 | |||
| O | 频率设置 | 频率-1 | |||
| P | LOGO设置 | 开启 | |||
| Q | 语言选择 | 英文 | |||
| R | 初始化设置 | -- | |||

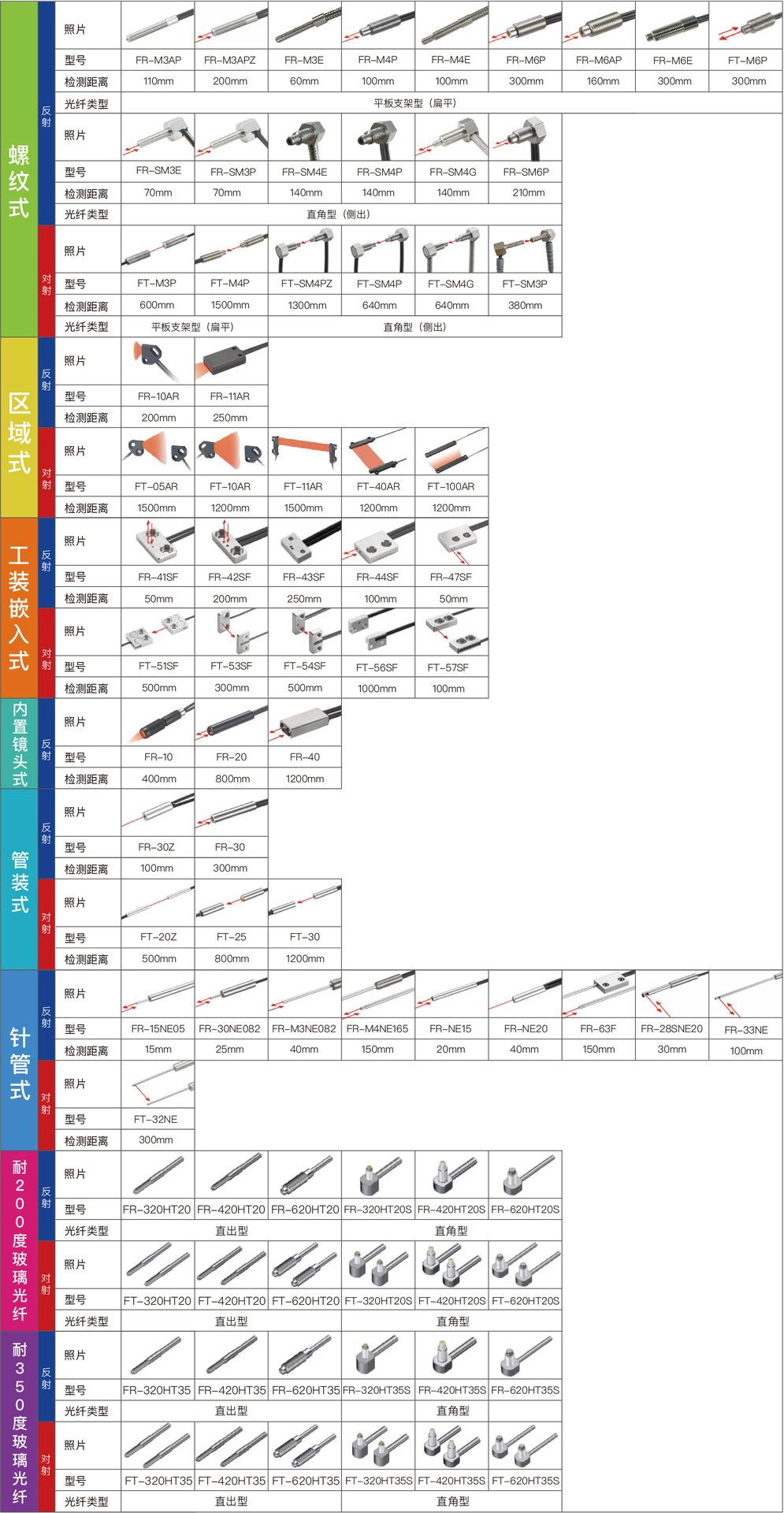

| 产品选型 |
 |
 |
关键词:
- 光纤放大器
规格参数
| 型号 | JF-20 | JF-20P | JF-20S | JF-20SP |
| 输出 | NPN | PNP | NPN | PNP |
| 光源 | 四元素红色LED（峰值波长630nm） | |||
| 控制输出 | 24V 100mA | |||
| 输出切换 | Linght-On/Dark-On切换 | |||
| 保护电路 | 电源逆接保护、输出电流保护、输出浪涌保护、输出逆接保护 | |||
| 电源电压 | 12～24V DC | |||
| 功耗 | 标准模式：最大505mW (24V/最大21mA) | |||
| 响应时间 | 500μs（STD) / 300μs（H-SPD) / 50μs（SH-SPD) / 3ms（MEGA) / 1ms（SUPER) | |||
| 操作环境亮度 | 白炽灯：最大20000lux：日光：最大30000lux | |||
| 操作环境温度 | -20至+55℃（无冻结） | |||
| 操作环境湿度 | 35至85%RH（无凝结） | |||
| 抗震性 | 10至55Hz双振幅1.5mm，X、Y、Z各方向各2小时 | |||
| 耐冲击 | 500m/s ，X、Y、Z各方向各2小时 | |||
| 材料 | 聚碳酸酯 | |||
| 外壳尺寸 | 83mm（D)*10.5mm（W)*27.2mm（H) | |||

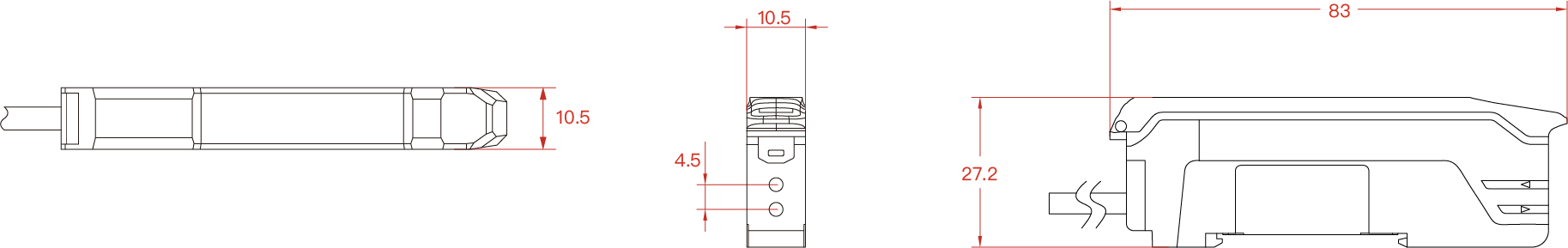

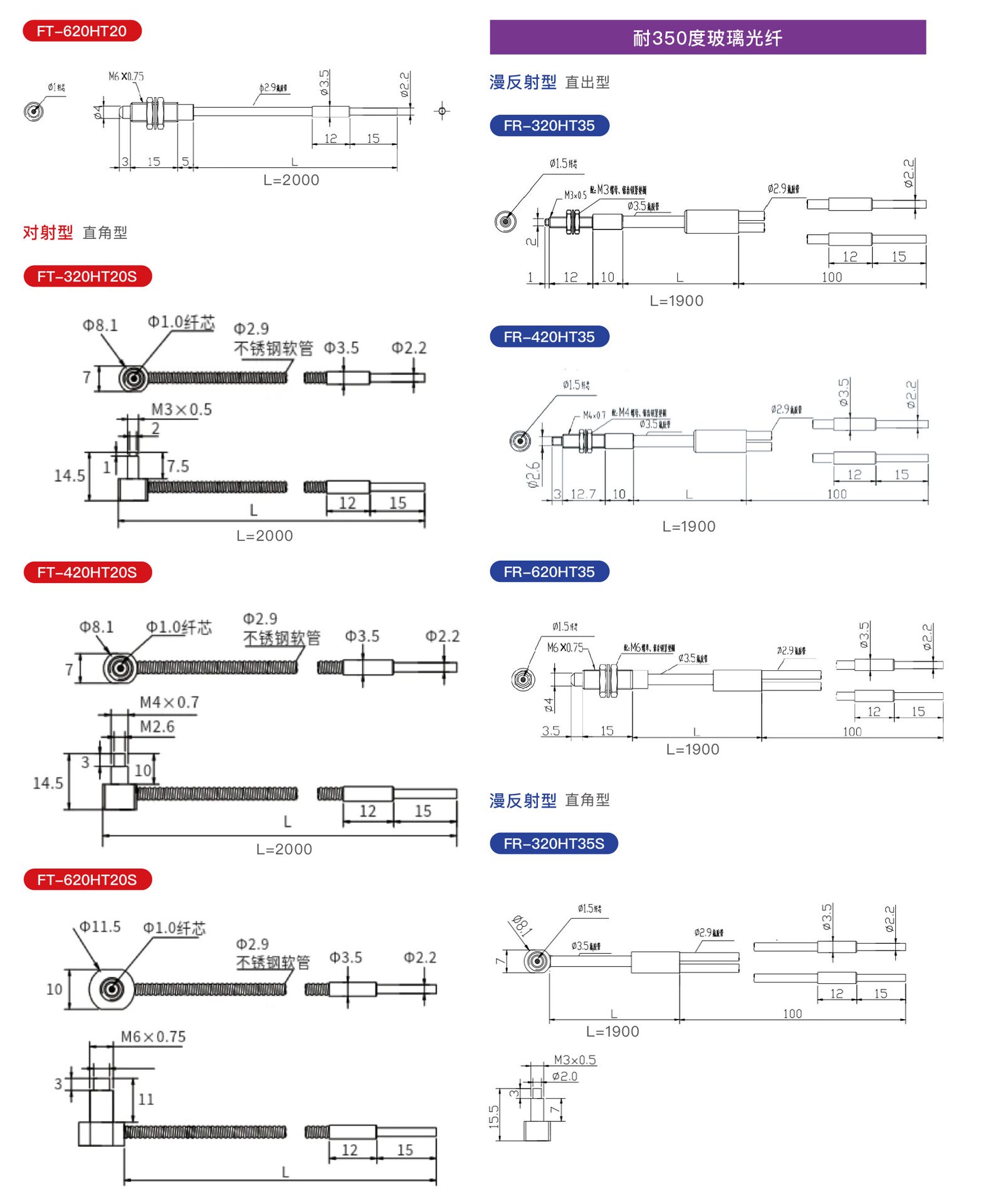

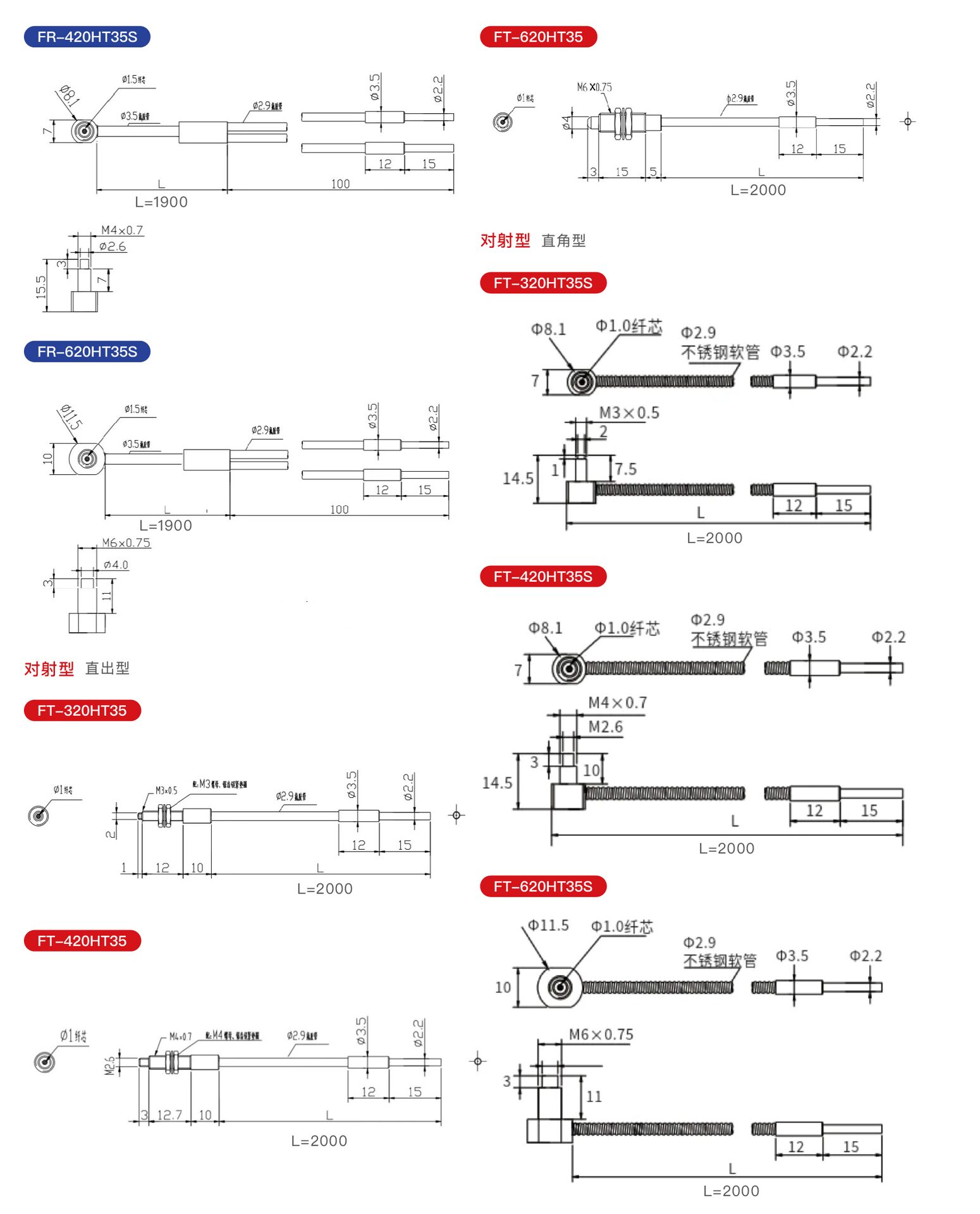

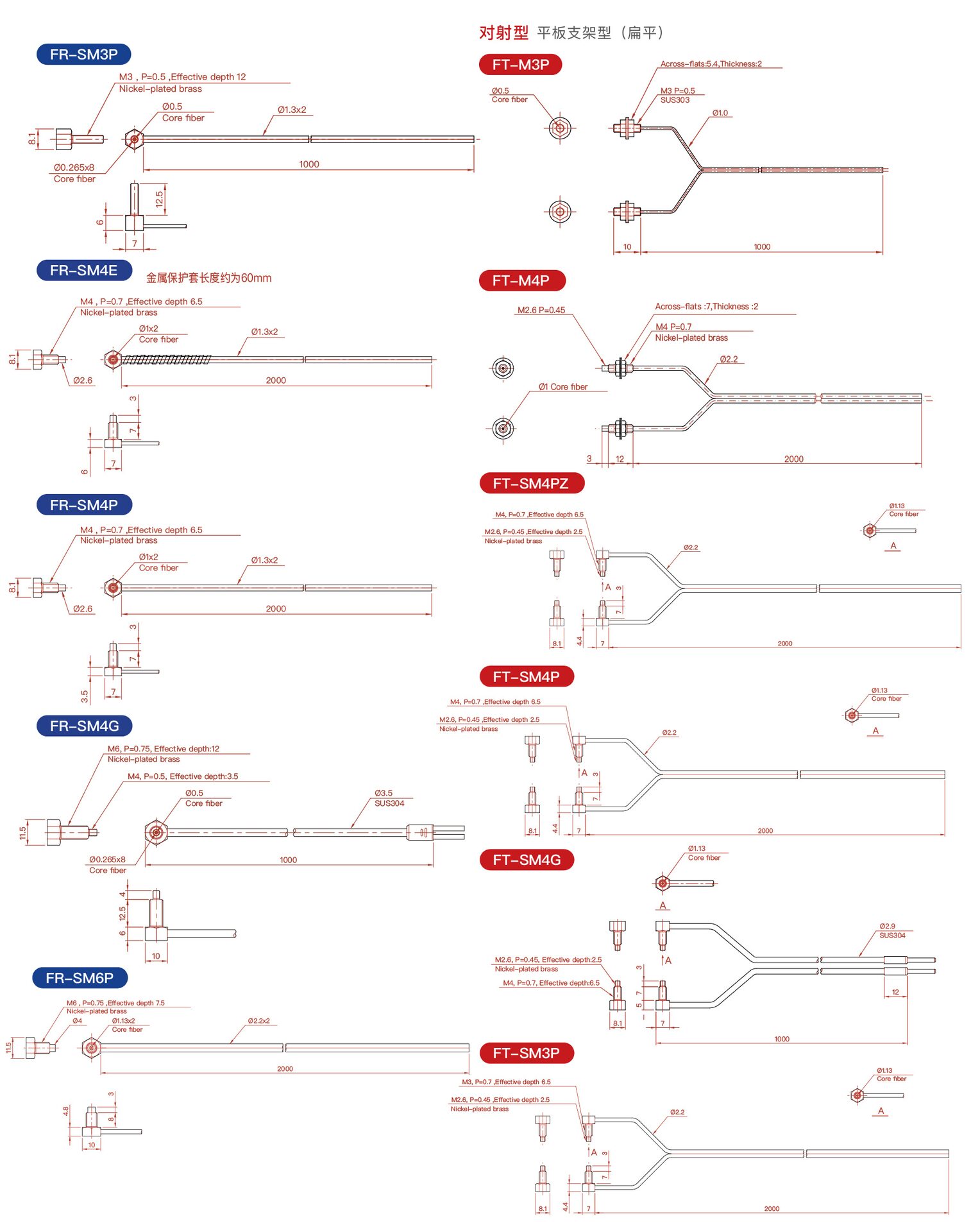

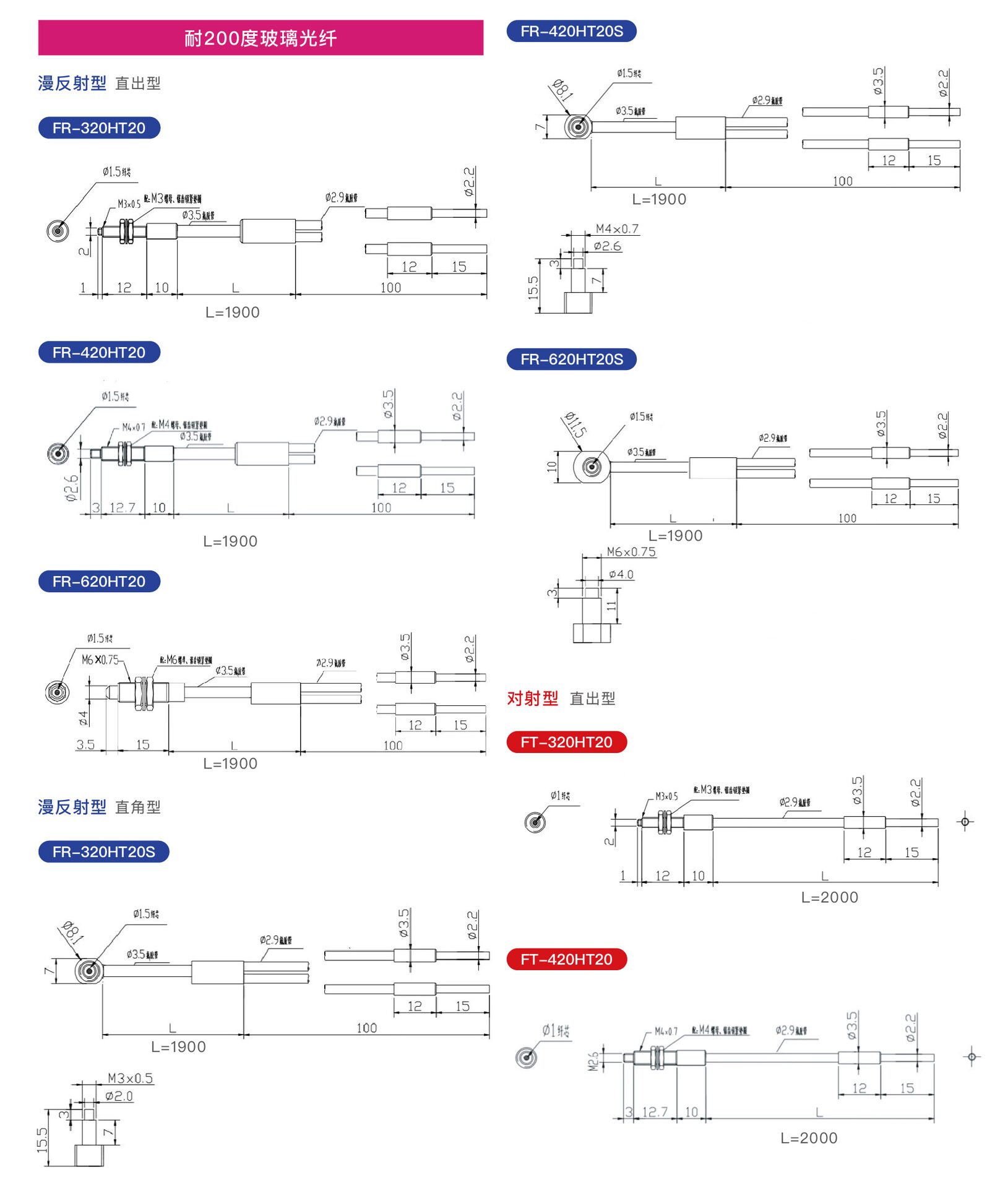

外形尺寸
型号：JF-20系列
