规格参数
产品概述

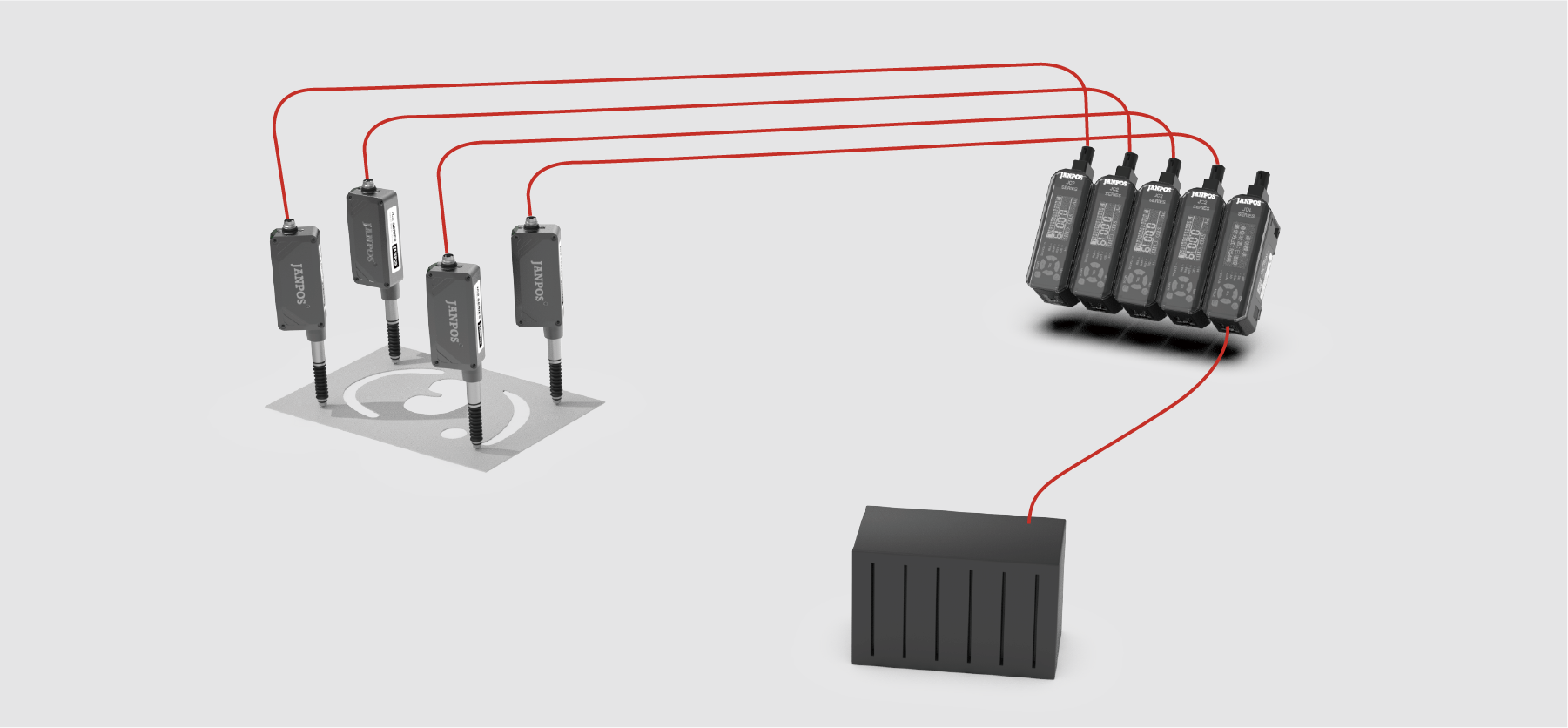

一、减少配线，大大提高工作效率当连接多台传感器使用时将花费大量时间进行配线，JDL系列则无需 放大器主装置电源线之外的配线，可大大削减配线工时。 | ||
| 非JDL系列 | ||
| ||
| 必须对所有放大器配线，电缆配线及其繁琐。 | ||
| 使用JDL系列 | ||
 | ||
| 仅需1根连接计算机或JC2与JDL系列所需的通信电缆。 | ||

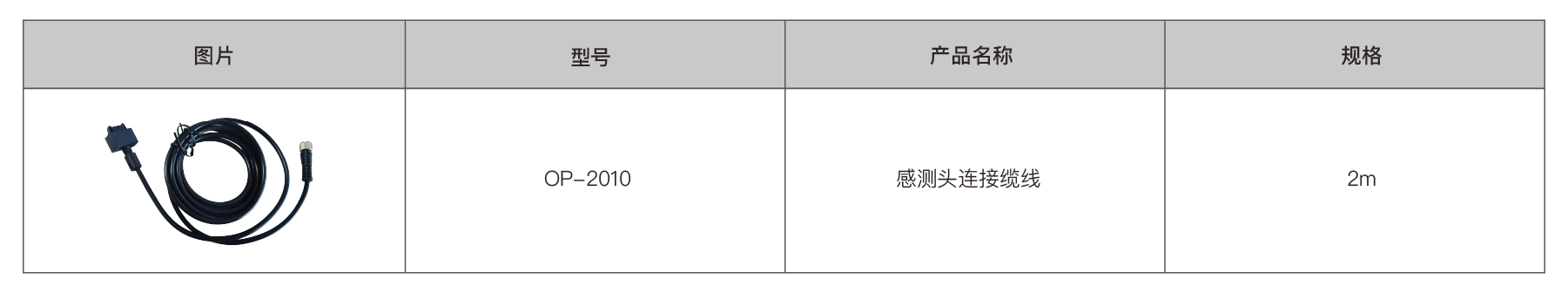

| 二、配件 | ||
 | ||

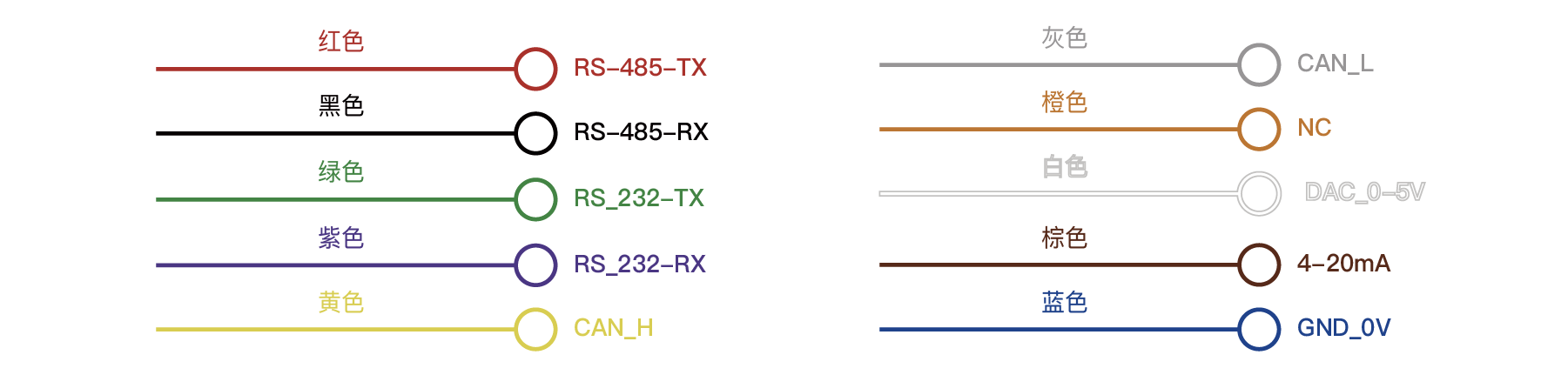

| 三、线序图 | ||
 |
规格参数
| 型号 | JDL-RCA1 | |
| 名称 | 通信模块 | |
| 通信接口 | RS485、RS232、CAN、模拟量（电流4-20mA、电压0-5V） | |
| 适用产品 | JC2系列 | |
| 电源 | 12~24V DC±10% 由所连接的 控制器供电 | |
| 指示灯 | 484通讯指示灯(485) | 蓝色LED |
| 232通讯指示灯(232) | 蓝色LED | |
| 模拟量输出指示灯(AO) | 蓝色LED | |
| 通信指示灯（COM) | 绿色 LED | |
| 状态指示灯（STATUS） | 红、绿双色 | |
| 环境抗耐性 | 周围温度 | -10℃~+50℃ |
| 相对湿度 | 35%~85%RH（无冷凝） | |
| 耐震动性 | 10~55HZ，双倍振幅：1.5mm，X、Y、Z方向各2小时 | |
| 材质 | PC+ABS | |
| 重量（包含2米线缆） | 约140g | |
| 最多连接台数 | 一台通讯模块+9台控制器 |
外形尺寸
型号：JDL-RCA1
