产品概述

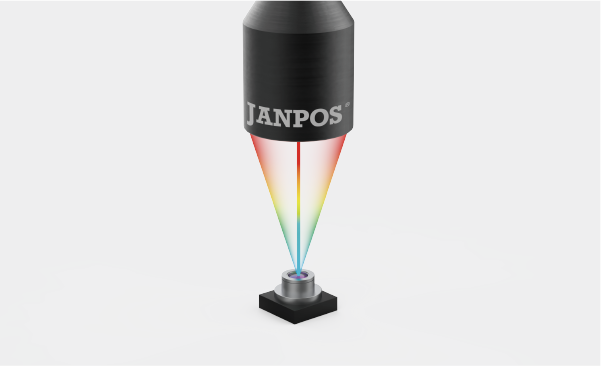

一、实现多种材质的高精度测量只需一个传感器探头实现不同材质的高精度测量，JG-C系列在不同 材质、曲面均可进行高速稳定的检测。 | ||
| ||
二、快速大量检测1、小型化，多台传感器并行测量。 2、轻量化，缩短振动停止的等待时间。 3、方向自由，无需传感器旋转工序。 | ||
 | ||
三、准确检测1、稳定测量倾斜和曲面。 2、不同材质混合也可稳定测量。 3、稳定测量粗糙面的平坦度。 |
| 应用场景 | ||
 |  |  |

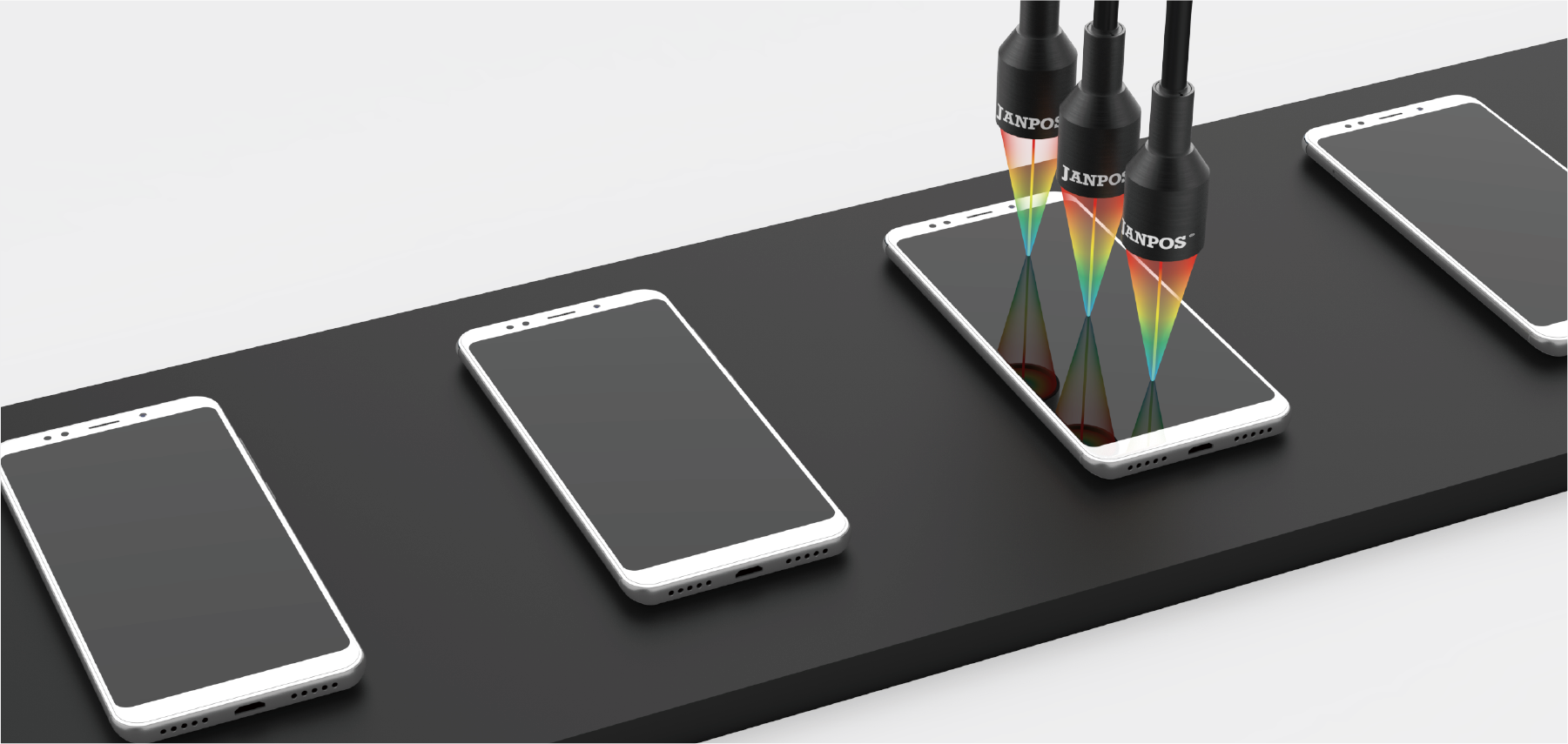

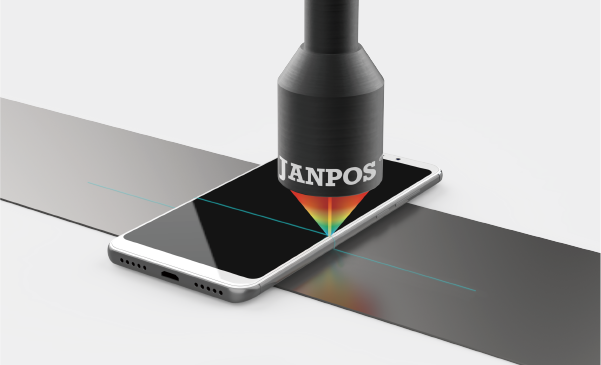

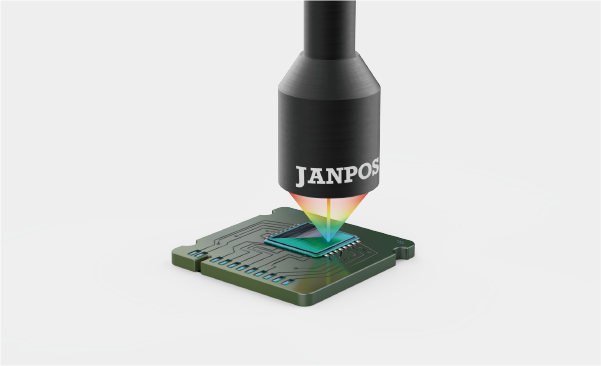

| 测量透明抗蚀剂的厚度 | 照相机模块的行程测量 | 手机曲率检测 |
 |  |  |

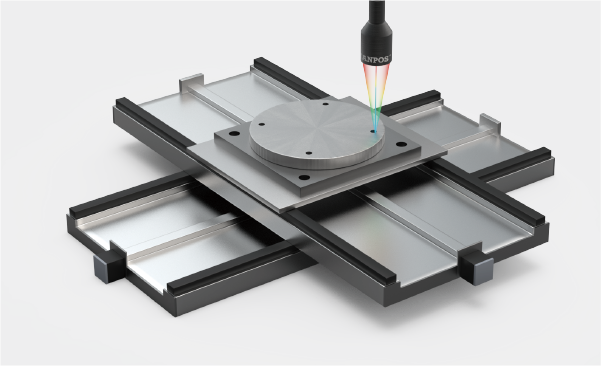

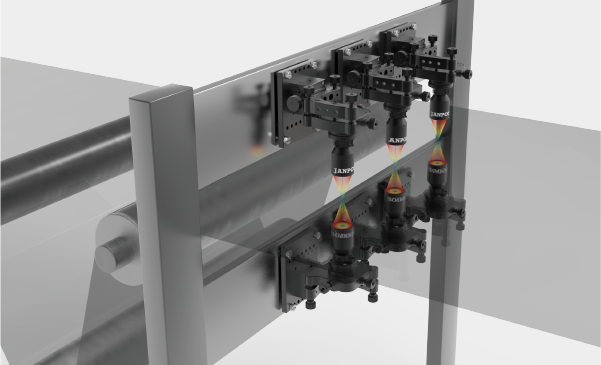

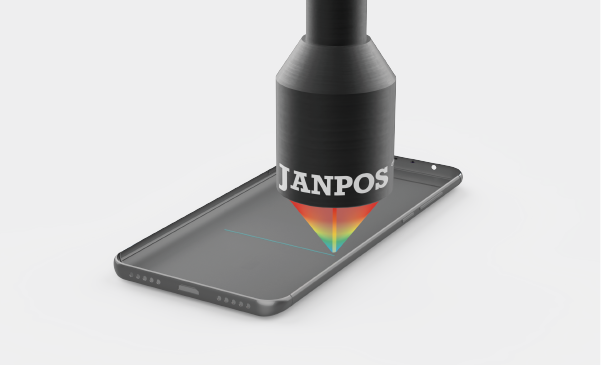

| 薄膜厚度测量 | 外壳平坦度测量 | 目标材料的磨损形状测量 |
规格参数
| 感测头 | |||||
| 型号 | 探头 | JG-C015P | JG-C045P | JG-C150P | |
| 光学单元 | JG-CN015P | JG-CN045P | JG-CN150P | ||
| 基准距离 | 7mm | 46mm | 150mm | ||
| 测量范围 | ±1.3mm | ±6mm | ±35mm | ||
| 最大线性误差 | ±0.2μm | ±0.25μm | ±0.7μm | ||
| 最小测量厚度 | 0.05mm | 0.2mm | 1mm | ||
| 分辨率 | 0.15μm | 0.15μm | 0.25μm | ||
| 激光级别 | 光学单元 | Class 1 | |||
| 采样周期 | 100/200/500/1000μs（4段可调） | ||||
| 耐环境性 | 外壳防护等级 | 探头 | IP67 | ||
| 环境光照 | 物体面照度30000lux（白炽灯） | ||||
| 使用环境温度 | 0至+50℃ | ||||
| 使用环境湿度 | 85% RH以下（无凝结） | ||||
| 耐振动 | 探头 | 10至57Hz，多幅振幅1.5mm，X、Y、Z方向各2小时 | |||
| 光学单元 | 10至57Hz，多幅振幅0.3mm，X、Y、Z方向各2小时 | ||||
| 耐冲击性 | 15G 6 ms | ||||
| 温度特性 | 探头 | 0.005% of F.S./℃ | |||
| 光学单元 | 0.015% of F.S./℃ | ||||
| 材质 | 探头 | 铝合金 | |||
| 光学单元 | 铝合金 | ||||
| 重量 | 探头 | 约150g | 约175g | 约200g | |
| 光学单元 | 约1600g | ||||
| 控制器 | ||
| 型号 | JG-CK200 | |
| 测量头连接数量 | 2个 | |
| 指示灯 | POWER（绿色）、 ERROR（红色）、 CH1/2 指示灯（红、蓝色）、 NETWORK （红、蓝、橙色） | |
| 输入端子 | 自动归零(ZERO) 1、2 输入 | 无电压输入 |
| 重设(RESET) 1、2输入 | ||
| 定时(TIMING) 1、2输入 | ||
| 程序选择输入 x 4 | ||
| 输出端子 | 通用(SIGNAL）输出 | NPN 集电极开路输出 x 10 输出 可编排测量值、公差判断输出、状态输出 |
| 状态(STATUS) 1、2 输出 | NPN 集电极开路输出 | |
| 综合判断(GO)输出 | ||
| 选通 (STROBE)1、2 输出 | ||
| 错误(ERROR)输出 | ||
| 运行(RUN)输出 | ||
| 忙碌(BUSY)输出 | ||
| Ethernet 接口 | 1000BASE-T/100BASE-TX | |
| RS-232C/485 接口 | 测量值输出、波特率设定 115200 bps | |
| 通讯网口 | EtherCAT | |
| 额定值 | 电源电压 | 24 VDC ±10% 包含纹波 (P-P) |
| 最大消耗电流 | 2A | |
| 环境适应性 | 使用环境温度 | 0 至＋50℃ |
| 使用环境湿度 | 20 至 85％ RH (无霜结) | |
| 重量 | 约 1300 g | |
外形尺寸
型号: JG-CN01

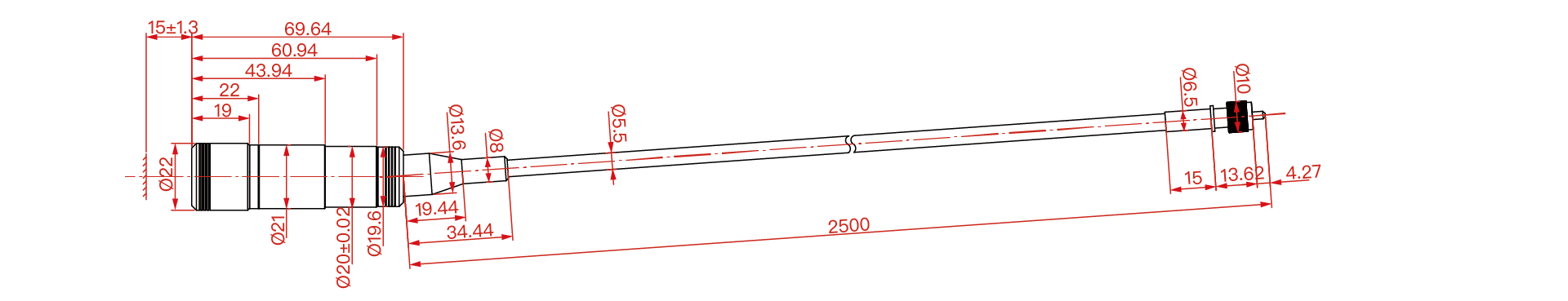

型号: JG-C015P

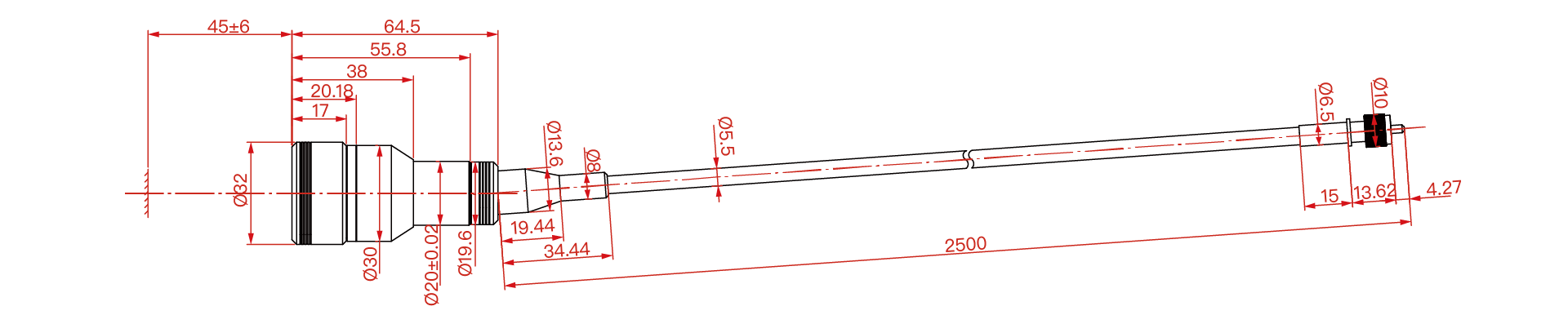

型号: JG-C045P

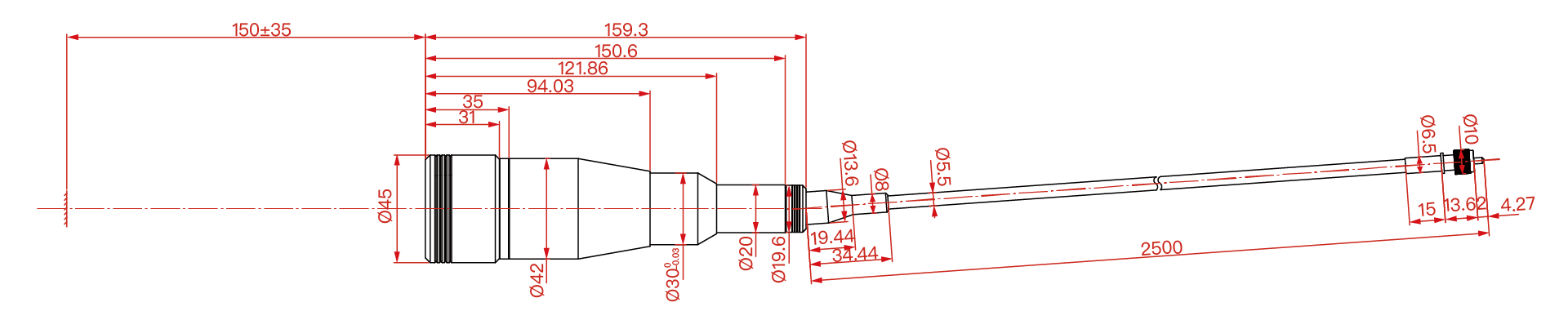

型号: JG-C150P

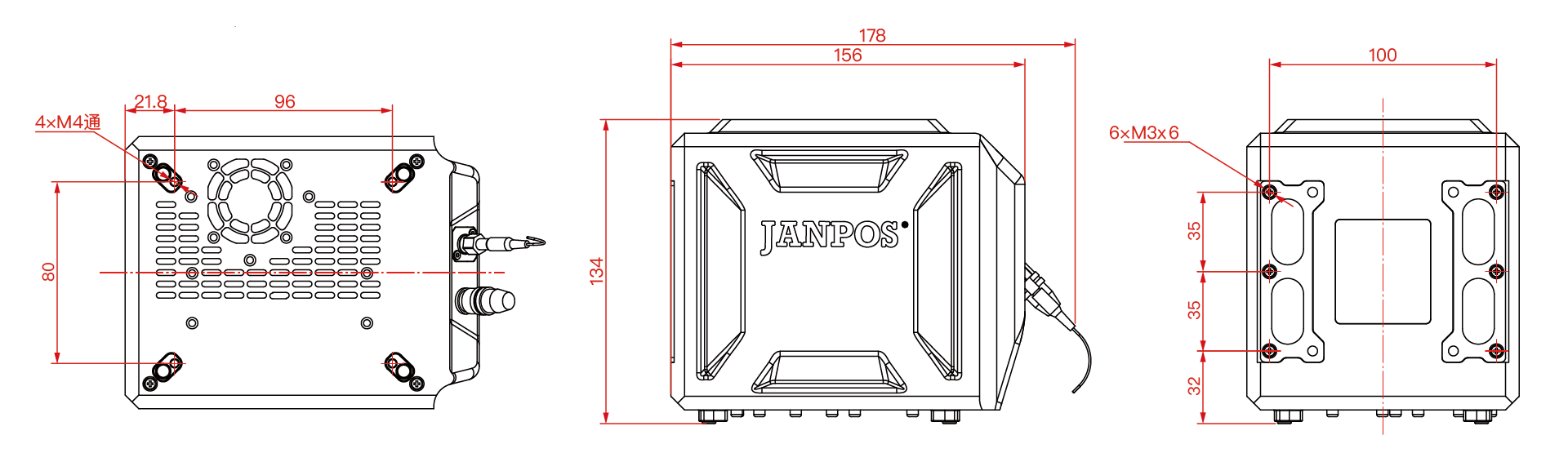

型号: JG-CK200
