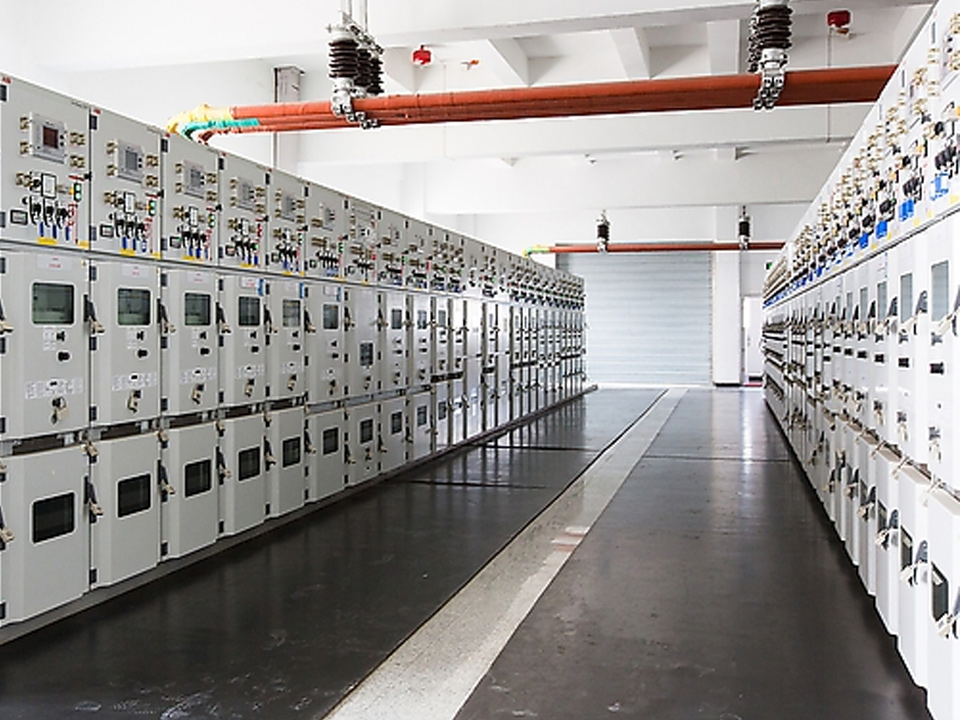

G600 开关柜在线监测系统

概述

G200C在线监测系统分为两部分：

局部放电检测部分和高压相位检测部分。

局部放电检测部分采用声电联合检测方法，

通过同时检测局部放电产生的超声波和暂态对低电压（TEV）信号实现对开关柜绝缘状态的监测，

同时通过检测各回路二次侧电压的相位实现各回路的相位检测，

大大增加了开关柜运行的灵活性和安全性。

产品特点

一、简述
环网柜、开关柜是使用极广且数量最多的电气设备。由于在设计、制造、安装和运行维护等方面存在着不同程度的问题，因而事故率比较高，在诸多性质的开关柜事故中，绝缘事故多发生于10千伏及以上电压等级，造成的后果也很严重。特别是小车式开关柜，绝缘事故率更高，而且往往一台出现事故，殃及邻柜的现象更为突出。因此，迫切需要对开关柜实行状态检修，对设备运行状况进行实时在线监测，根据设备的运行状态和绝缘的劣化程度，确定检修时间和措施，减少停电时间和事故的发生，便于运行维护，提高电力系统运行的安全可靠性及自动化程度。

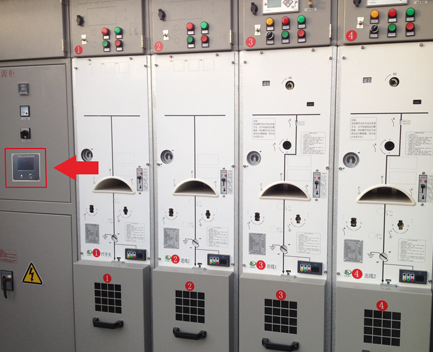

G600环网柜、开关柜内置式在线监测系统
G600在线监测系统正式解决以上难题的方案之一，G600在线监测系统分为两部分：局部放电检测部分和高压相位检测部分。局部放电检测部分采用声电联合检测方法，即通过同时检测局部放电产生的超声波和暂态对低电压（TEV）信号实现对开关柜绝缘状态的监测，同时通过检测各回路二次侧电压的相位实现各回路的相位检测，大大增加了开关柜运行的灵活性和安全性。

本产品是集开关柜局部放电检测与相位鉴定于一体的综合测量装置。将测量模块内置到开关柜，使数据测量尽可能小的受到外接干扰，同时也可以大大提高开关柜局部放电的检测效率，使随时随地检测、故障预警等成为现实，同时集成的核相模块减少了线路停电的几率，提高了供电可靠性。

技术特点

放电频谱

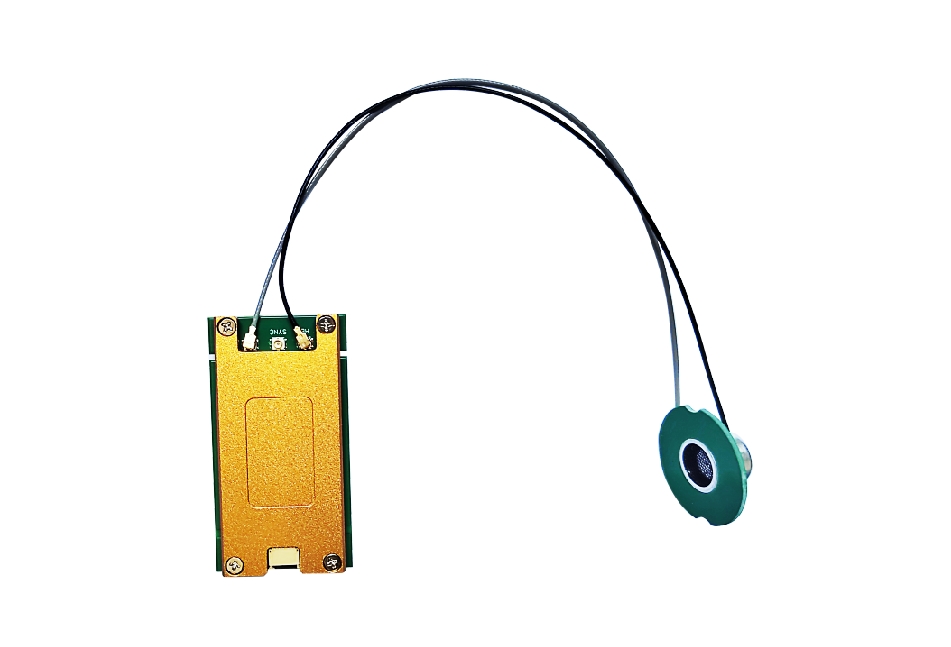

本系统局部放电检测主要是通过超声波及暂态地电波原理原理实现开关柜的局放检测，传感器受外部干扰小，可实时反应柜内的异常情况。
3.3 二次自动核相
二次核相作为该系统的一部分，对运行维护起着很大的作用，为线路切换提供可靠地数据依据。
二次核相最大支持8回路的信号测量，一共24通道(3相*8回路)，采用交流220V供电，也可以根据情况使用DC24~48V，操作由触控屏控制。

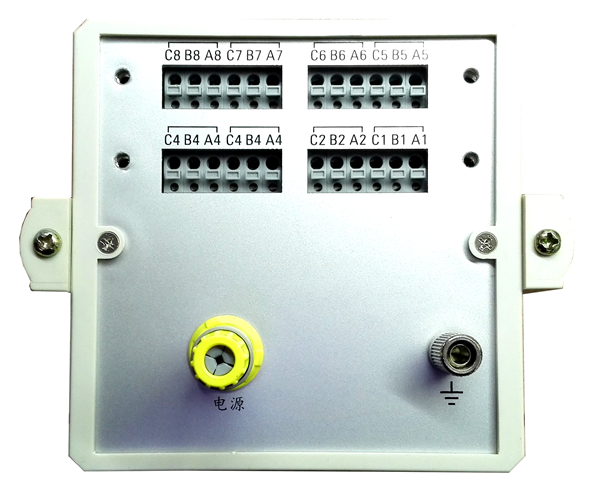

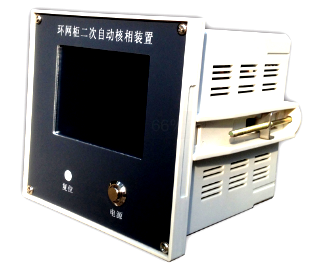

二次核相单元

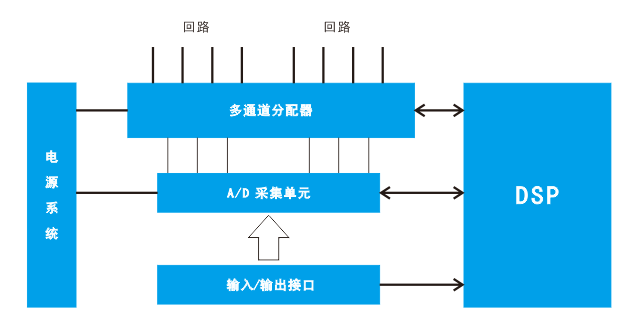

二次核相单元原理图

3.4 数据传输。G600在线监测系统可以单机运行，也可以根据现场情况可以使用485、无线等方式实现测试数据的远端传输或系统集成。
每个开关柜配置一个G600在线监测系统，所有数据都可以集中发送到主控单元，主控单元也可以通过上位机软件对各个开关柜的数据进行分析与处理，当数据超出预设值时发出警告并通知检修人员处理。

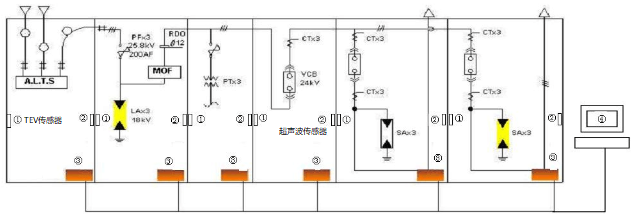

G600在线监测系统布局图

主要参数

参数指标
4.1局部放电检测部分
4.1.1检测频带
超声波：30～10MHz
地电波：3～100MHz
4.1.2测量范围
超声波：-7～60dBuV
地电波：0～60dBmV
4.1.3测量精度：±0.1dB
4.1.4测量分辨率：0.1dB
4.1.5供电电源：DC 6-12V（可定制）
4.1.6显示器分辨率: 320 * 240
4.1.7串口通讯接口：485
4.1.8 通讯协议：Modbus

4.2 环网柜二次核相部分
4.2.1测量通道数: 24 通道（8路）
4.2.2频率范围: 50kHz ~ 60Hz
4.2.3相位误差: 0.5 %
4.2.4相位分辨率: 0.01°
4.2.5电压差范围: 0 ~ 100%
4.2.6直流操作电源: 24V ~ 48V
4.2.7电压差范围: 0 ~ 100%
4.2.8输入电压范围: ≤250V

成功案例

变电站机器人局放检测解决方案

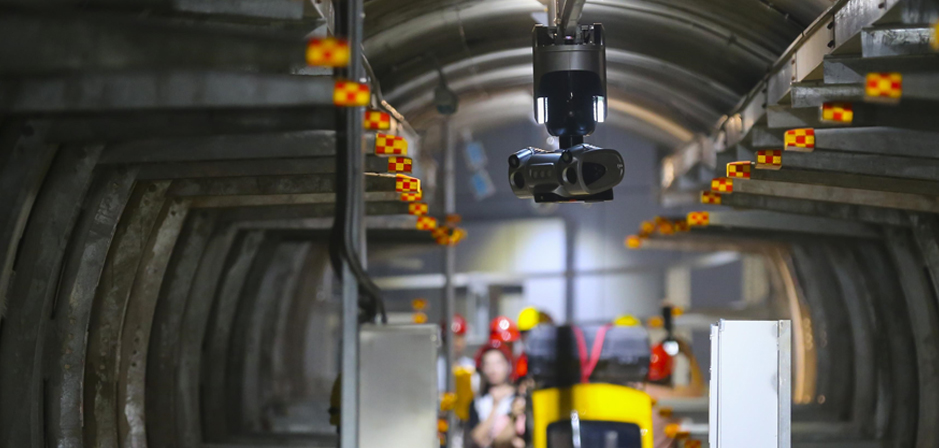

电力隧道机器人局放检测解决方

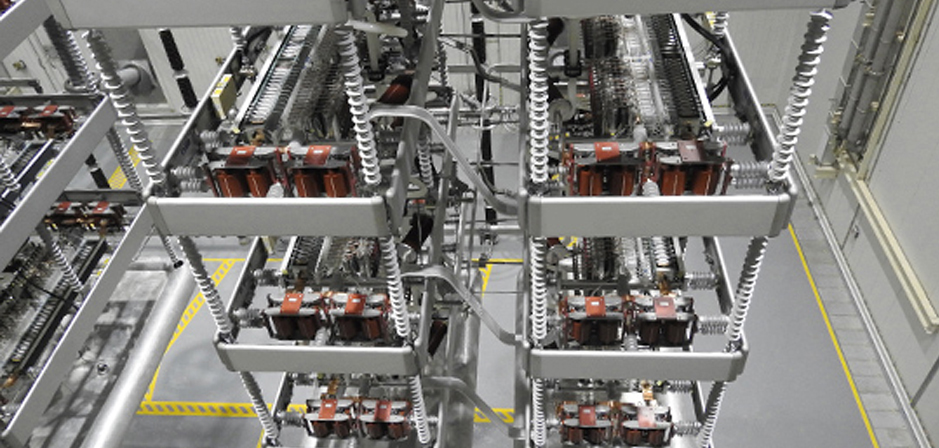

换流站机器人局放检测解决方案
