用途场景
规格参数
技术参数
| 部件 | 描述 |
| 核心光学元件 | 照明物镜 13.3x/0.4(与盖玻片呈 30°角度)，带静态相位部件 |
| 探测物镜 44.83x/1.0(与盖玻片呈 60° 角度)，带 Alvarez 调节部件 | |
| 半月形透镜;位于核心光学元件和样品载具盖玻片中间 | |
| 自动浸没:水，电动分配 | |
| 照明 | 透射光:LED(白色为中心和侧面，红色为中心照明)，具有斜照明，用干样品定位和概览:无科勒照明，非特定用干高质量成像 |
| 反射光和反射荧光:激光(488nm、561nm、640nm)用于光束调节和荧光成像 | |
| 检测模块 | 滨松 ORCA-Fusion sCMO5 相机，需要液体冷却;最多两个相机接口(右侧接口:相机 1，后侧接口:相机 2) |
| 像素尺寸:6.5 μm;最大像素格式:2048x2048(420万像素);位深:16 位;QE:高达 80 % | |
| 图像采集速度 | 体积:3 Vol/秒 @ 约 300 pm x 50 μm x 20 μm |
| 平面:400 帧/秒 @ 约 300 μmx20 ym | |
| 多达3种颜色的快速排序(单帧式或堆叠式切换) | |
| 激光片层 | 使用柱面镜和空间光调制器(SLM)进行光束整形 |
| 预定义的 sinc3 光束，长度 [um]x 厚度 [nm]: ■15x550(带旁瓣)8 15x650(不带旁瓣) ■30x700(带旁瓣)8 30x1000(不带旁瓣) ■100x1400(带旁瓣)8100x1800(不带旁瓣) | |
| 浸液与培养介质 | 专用于水性介质的样品载具与光学器件(n.= 1.33) |
| 适用样品容器 | 标准玻璃底细胞培养皿和多孔板(玻璃 1.5;0.15 mm-19 mm);裙高<0.5 mm |
| 样品夹 | ■培养皿 35:用于 35 mm 细胞培养皿 ■培养皿 35...40:用于 35-40 mm 细胞培养皿 ■玻片:用于玻片 26 mm x76 mm; 也适用于多孔玻璃底玻片 26 mmx76 mm ■腔室玻片:用于LabTekR样品室 25 mmx57 mm，也适用于多孔玻璃底玻片 25 mmx57 mm ■多孔板:用于多孔微孔板 85.48 mmx127.76 mm |
| 分辨率(xyz) | 激光片层选择(从6个预定义的片层中选择) |
| 偏斜校正:330nmx330 nmx500-1000 nm; 带 DCV的偏斜校正:290 nmx290nmx450 nm-900 nm(z-res.=激光片层厚度，如果≤1000 nm) | |
| 体素大小(xyz) | ■偏斜图像:145 nmx步进大小x145 nm ■偏斜校正图像:145 nmx步进大小/2x145 nm ■盖玻片转换图像:145 nmx145 nm x145 nm ■奈圭斯特采样步进大小:200 nm |
| 深度成像 | 最高至 200 ym |
| 观察视野(FOV) | x:300 ym;y:由扫描范围定义 |
| 检测光谱范围 | 490 nm-740 nm |
性能特点

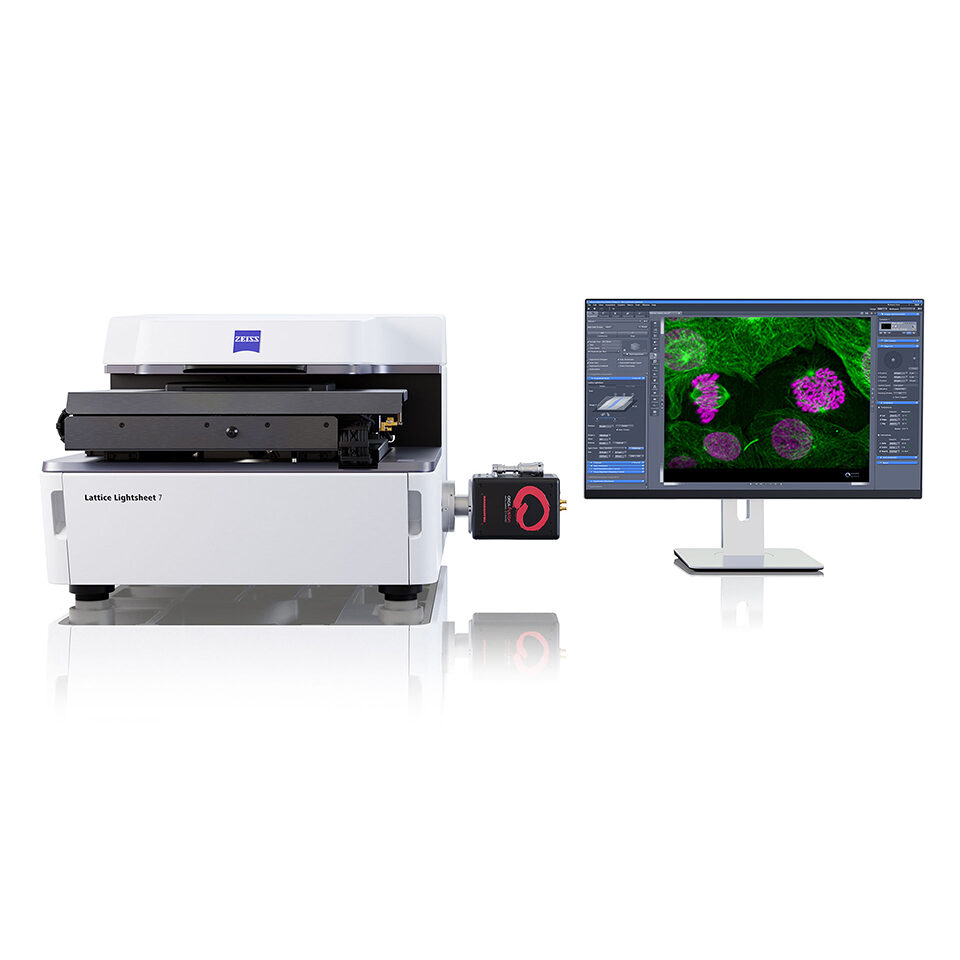

蔡司Lattice Lightsheet 7使光片荧光显微技术可用于亚细胞分辨率下的活细胞成像，同时还可使用标准样品载具。借助该自动化且易用的系统，可以实现在数小时到数天内对亚细胞结构的动态变化进行体积成像，并在整个过程中提供出色的保护，避免光毒性对样品的影响。该系统能够以丰富细节探索生命动态变化的过程——轻而易举，超乎想象！
- 可直接在标准样品载具上检查活体样品
- 可在长达数小时、甚至数天内观察亚细胞层面的生命动态
- 以真实比例显示三维细节
- 不错过盖玻片样品动态变化的任何细节
- 可以把全部注意力放在您的实验上
晶格光片技术，人人皆可用
高分辨率的低光毒性光片成像对于研究亚细胞过程的重要性不言而喻。有了Lattice Lightsheet 7，蔡司便可轻松利用这项先进技术的优势。无需调整常用的样品制备，您便可直接在用于共聚焦显微镜的标准样品载具上观察活体样品。系统将自动执行复杂的校准流程，这样您就可以把全部注意力放在您的实验上。
几乎没有光毒性和光漂白
您想观察亚细胞分辨率下的生命动态，以研究超细微结构如何随时间的推移而变化，但您的传统成像系统很快就会达到它们的极限，因为其侵害性过强，会破坏您正在观察的样品。相反，蔡司Lattice Lightsheet 7提供了晶格结构光，可以自动适应您的敏感样品，从而大幅度减少光漂白和光毒性，使您的实验得以持续数小时甚至数天。受控的培养环境和集成的自动加水机制使您可以进行无人值守的长期实验。
高速体积成像
蔡司Lattice Lightsheet 7的快速图像采集每秒可进行多达三次的体积扫描。全样品体积动态成像如此高的时间分辨率意味着您不会再错过盖玻片上任何值得关注的情况。沿X、Y和Z轴的近各向同性分辨率为您提供了样品的三维图像，以真实比例揭示了结构细节。快速激光切换可以同时使用多达三种颜色进行成像，并尽可能降低颜色串扰。
蔡司实现晶格光片显微技术
在开发Lattice Lightsheet 7的过程中，蔡司特别对易用性和与传统样品制备技术的兼容性予以了关注。倒置配置是标准样品载具可用于高分辨率显微技术的重要先决条件。该配置带来的挑战主要是折射率不匹配，因为荧光从样品中发射，经过水相细胞培养基、倾斜的玻璃盖玻片和水介质，然后进入检测物镜。
应用范围
- 活细胞成像：
黏附细胞
悬浮细胞 - 三维细胞培养成像：
细胞球
类器官
囊肿
水凝胶中的细胞
