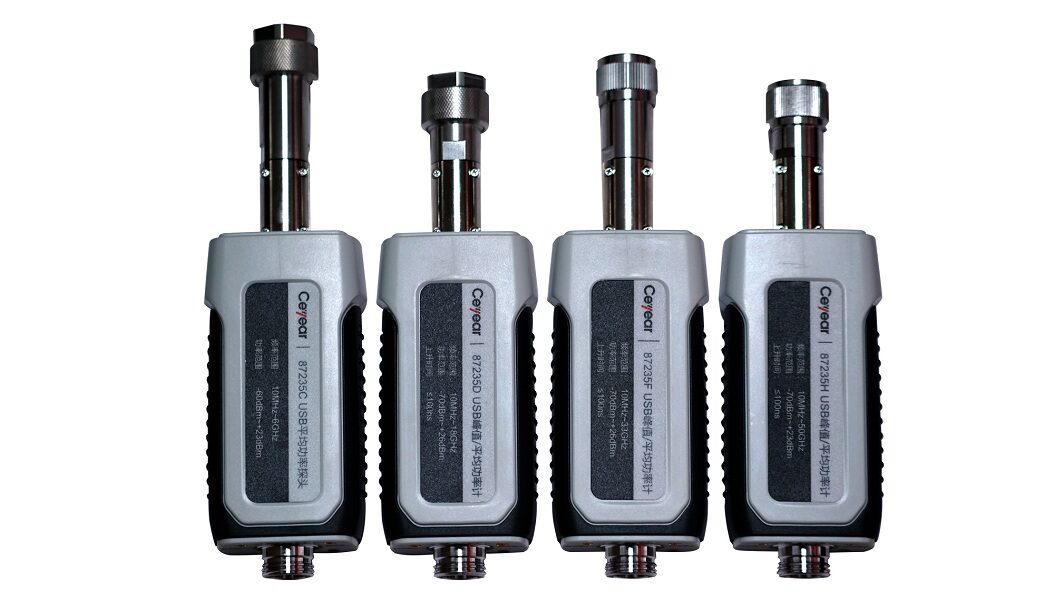

87235系列USB平均功率探头

频率范围

87235B

8kHz～8GHz

87235C

10MHz～8GHz

87235D

10MHz～18GHz

87235F

10MHz～33GHz

87235FA

10MHz～40GHz

87235H

10MHz～50GHz

87235L

50MHz～67GHz

功率范围

87235B

-70dBm～+26dBm

87235C

-60dBm～＋23dBm

87235D

-70dBm～＋26dBm

87235F

-65dBm～＋26dBm

87235FA

-65dBm～＋26dBm

87235H

-65dBm～＋23dBm

87235L

-60dBm～＋23dBm

最大输入功率

87235B/C/D/F/FA

＋29dBm（平均功率）

＋32dBm（峰值功率，持续时间＜10μs）

87235H/L

＋26Bm（平均功率）

＋29dBm（峰值功率，持续时间＜10μs）

功率测量准确度^（注1）

87235B

±0.20dB（±4.7％）

87235C

±0.20dB（±4.7％）

87235D

±0.20dB（±4.7％）

87235F

±0.23dB（±5.3％）

87235FA

±0.24dB（±5.7％）

87235H

±0.25dB（±5.9%）

87235L

±0.33dB（±8.4％）

最大驻波比

87235B

1.20（100kHz≤f≤8GHz）

87235C

1.20

87235D

1.20（10MHz≤f≤6GHz）

1.26（6GHz＜f≤18GHz）

87235F

1.16（10MHz≤f≤6GHz）

1.24（6GHz＜f≤16GHz）

1.38（16GHz＜f≤26.5GHz）

1.41（26.5GHz＜f≤33GHz）

87235FA

1.15（10MHz≤f≤6GHz）

1.25（6GHz＜f≤16GHz）

1.40（16GHz＜f≤26.5GHz）

1.45（26.5GHz＜f≤40GHz）

87235H

1.16（10MHz≤f≤6GHz）

1.24（6GHz＜f≤16GHz）

1.35（16GHz＜f≤26.5GHz）

1.41（26.5GHz＜f≤40GHz）

1.48（40GHz＜f≤50GHz）

87235L

1.20（50MHz≤f≤6GHz）

1.35（6GHz＜f≤16GHz）

1.45（16GHz＜f≤26.5GHz）

1.55（26.5GHz＜f≤40GHz）

1.68（40GHz＜f≤67GHz）

校准不确定度

87235B

0.16dB（3.8%）

87235C

0.16dB（3.8%）

87235D

0.17dB（4.0%）

87235F

0.17dB（4.0%）（10MHz≤f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤33GHz）

87235FA

0.17dB（4.0%）（10MHz≤f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤33GHz）

0.24dB（5.7%）（33GHz＜f≤40GHz）

87235H

0.17dB（4.0%）（10MHz≤f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤33GHz）

0.24dB（5.7%）（33GHz＜f≤50GHz）

87235L

0.17dB（4.0%）（50MHz≤f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤33GHz）

0.24dB（5.7%）（33GHz＜f≤50GHz）

0.33dB（7.9%）（50GHz＜f≤67GHz）

连接器

87235B

N-Type（m）

87235C

N-Type（m）

87235D

N-Type（m）

87235F

3.5mm（m）

87235FA

2.92mm（m）

87235H

2.4mm（m）

87235L

1.85mm（m）

程控接口

USB2.0接口，兼容USB-TMC

最大测量速度

每秒50000个读数

显示

主控计算机显示器

操作界面语言

中文/英文

电源要求

＋5V，500mA

操作温度范围

-10℃～50℃

存储温度范围

-40℃～70℃

重量

＜0.4kg（不含附件和包装等）

外形尺寸（宽×高×深）

87235B

160.5mm×52.0mm×34.0mm

87235C

176.0mm×52.0mm×34.0mm

87235D

160.5mm×52.0mm×34.0mm

87235F

150.0mm×52.0mm×34.0mm

87235FA

166.0mm×52.0mm×34.0mm

87235H

163.0mm×52.0mm×34.0mm

87235L

159.0mm×52.0mm×34.0mm

建议校准周期

12个月

操作系统

Windows11　64-bit

Windows10　32-bit和64-bit

Windows7　32-bit和64-bit

硬件

处理器：1GHz或更高（推荐2GHz以上）

内存：2GB或更高（推荐4GB以上）

硬盘空间：1.0GB或更高

显示：1280×1024或更高

注1：87235B/C/FA/H在功率范围-40dBm～+20dBm、待测设备SWR＜1.20时有效，平均次数设置为32时，功率测量准确度满足要求；87235D/F在功率范围-45dBm～＋20dBm、待测设备SWR＜1.20时有效，平均次数设置为32时，功率测量准确度满足要求；87235L在功率范围-20dBm～＋20dBm、待测设备SWR＜1.20时有效，平均次数设置为32时，功率测量准确度满足要求。
