3672系列矢量网络分析仪

Name: 3672系列矢量网络分析仪
Brand: Ceyear思仪
SKU: 3672E
Availability: InStock

型号：3672E

分类国货精品 > Ceyear > 微波/毫米波测量仪器 > 网络分析仪摘要系列矢量网络分析除具有传统矢量网络分析全部测量扫描以及脉冲状态下S参数测试多功能综合参数测试精确测量模块测量介质材料特性测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	参考价	参考批发价	备注
3672E	矢量网络分析仪 / 10MHz～67GHz	—	登录可见	登录可见	官网规格，价格面议
3672D	矢量网络分析仪 / 10MHz～50GHz	—	登录可见	登录可见	官网规格，价格面议
3672C	矢量网络分析仪 / 10MHz～43.5GHz	—	登录可见	登录可见	官网规格，价格面议
3672B	矢量网络分析仪 / 10MHz～26.5GHz	—	登录可见	登录可见	官网规格，价格面议
3672A	矢量网络分析仪 / 10MHz～13.5GHz	—	登录可见	登录可见	官网规格，价格面议
3672E-S88	相位扫描选件 / 用于相位扫描测量（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672E-S86	增益压缩二维扫描测量选件 / 用于放大器等增益压缩二维扫描测量。	—	登录可见	登录可见	官网规格，价格面议
3672E-S84	嵌入式本振变频器测量选件 / 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672E-S83	混频器矢量测量选件 / 用于混频器矢量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672E-S82	混频器标量测量选件 / 用于混频器标量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672E-S80	频偏测量选件 / 用于频率偏移测量，毫米波扩频主机需选配该选件。	—	登录可见	登录可见	官网规格，价格面议
3672E-S11	高级时域分析选件 / 用于TDR时域阻抗测试、眼图分析等。	—	登录可见	登录可见	官网规格，价格面议
3672E-S10	时域测量选件 / 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。	—	登录可见	登录可见	官网规格，价格面议
3672E-S07	AFR自动夹具移除选件 / 用于单端及平衡器件测量夹具自动测试及移除。	—	登录可见	登录可见	官网规格，价格面议
3672E-S06	毫米波扩频端口功率控制选件 / 用于毫米波扩频时端口功率扫描校准控制（适用于3643系列参数扩频模块）。	—	登录可见	登录可见	官网规格，价格面议
3672E-S05	SnpExpert S参数分析选件 / 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。	—	登录可见	登录可见	官网规格，价格面议
3672E-480	四端口扩频系统电缆选件 / 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。	—	登录可见	登录可见	官网规格，价格面议
3672E-008	脉冲测量选件 / 用于脉冲状态下S参数测量。	—	登录可见	登录可见	官网规格，价格面议
3672E-006	英文选件 / 配置英文前后面板、英文操作系统。	—	登录可见	登录可见	官网规格，价格面议
3672E-402	有源互调失真测量选件 / 用于有源互调失真信号测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672E-401	四端口程控步进衰减器选件 / 配置源通路4个50dB程控步进衰减器和接收机通路4个50dB程控步进衰减器（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672E-400	四端口测量选件 / 双源激励四端口矢量网络分析仪配置。	—	登录可见	登录可见	官网规格，价格面议
3672E-201	二端口程控步进衰减器选件 / 配置源通路2个50dB程控步进衰减器和接收机通路2个50dB程控步进衰减器。	—	登录可见	登录可见	官网规格，价格面议
3672D-S88	相位扫描选件 / 用于相位扫描测量（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672D-S86	增益压缩二维扫描测量选件 / 用于放大器等增益压缩二维扫描测量。	—	登录可见	登录可见	官网规格，价格面议
3672D-S84	嵌入式本振变频器测量选件 / 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672D-S83	混频器矢量测量选件 / 用于混频器矢量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672D-S82	混频器标量测量选件 / 用于混频器标量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672D-S80	频偏测量选件 / 用于频率偏移测量，毫米波扩频主机需选配该选件。	—	登录可见	登录可见	官网规格，价格面议
3672D-S11	高级时域分析选件 / 用于TDR时域阻抗测试、眼图分析等。	—	登录可见	登录可见	官网规格，价格面议
3672D-S10	时域测量选件 / 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。	—	登录可见	登录可见	官网规格，价格面议
3672D-S07	AFR自动夹具移除选件 / 用于单端及平衡器件测量夹具自动测试及移除。	—	登录可见	登录可见	官网规格，价格面议
3672D-S06	毫米波扩频端口功率控制选件 / 用于毫米波扩频时端口功率扫描校准控制（适用于3643系列参数扩频模块）。	—	登录可见	登录可见	官网规格，价格面议
3672D-S05	SnpExpert S参数分析选件 / 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。	—	登录可见	登录可见	官网规格，价格面议
3672D-3648	多端口网络参数扩展装置 / 扩展至16端口网络参数测量（10MHz～50GHz）。	—	登录可见	登录可见	官网规格，价格面议
3672D-480	四端口扩频系统电缆选件 / 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。	—	登录可见	登录可见	官网规格，价格面议
3672D-008	脉冲测量选件 / 用于脉冲状态下S参数测量。	—	登录可见	登录可见	官网规格，价格面议
3672D-006	英文选件 / 配置英文前后面板、英文操作系统。	—	登录可见	登录可见	官网规格，价格面议
3672D-402	有源互调失真测量选件 / 用于有源互调失真信号测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672D-401	四端口程控步进衰减器选件 / 配置源通路4个60dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672D-400	四端口测量选件 / 双源激励四端口矢量网络分析仪配置。	—	登录可见	登录可见	官网规格，价格面议
3672D-201	二端口程控步进衰减器选件 / 配置源通路2个60dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。	—	登录可见	登录可见	官网规格，价格面议
3672D-003	噪声系数测量选件 / 内置10MHz～50GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。	—	登录可见	登录可见	官网规格，价格面议
3672C-S88	相位扫描选件 / 用于相位扫描测量（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672C-S86	增益压缩二维扫描测量选件 / 用于放大器等增益压缩二维扫描测量。	—	登录可见	登录可见	官网规格，价格面议
3672C-S84	嵌入式本振变频器测量选件 / 用于内嵌本振变频器测量（必选400、S82或S83选件）。	—	登录可见	登录可见	官网规格，价格面议
3672C-S83	混频器矢量测量选件 / 用于混频器矢量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672C-S82	混频器标量测量选件 / 用于混频器标量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672C-S80	频偏测量选件 / 用于频率偏移测量，毫米波扩频主机需选配该选件。	—	登录可见	登录可见	官网规格，价格面议
3672C-S11	高级时域分析选件 / 用于TDR时域阻抗测试、眼图分析等。	—	登录可见	登录可见	官网规格，价格面议
3672C-S10	时域测量选件 / 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。	—	登录可见	登录可见	官网规格，价格面议
3672C-S07	AFR自动夹具移除选件 / 用于单端及平衡器件测量夹具自动测试及移除。	—	登录可见	登录可见	官网规格，价格面议
3672C-S06	毫米波扩频端口功率控制选件 / 用于毫米波扩频时端口功率扫描校准控制（适用于3643系列参数扩频模块）。	—	登录可见	登录可见	官网规格，价格面议
3672C-S05	SnpExpert S参数分析选件 / 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。	—	登录可见	登录可见	官网规格，价格面议
3672C-3648	多端口网络参数扩展装置 / 扩展至16端口网络参数测量（10MHz～43.5GHz）。	—	登录可见	登录可见	官网规格，价格面议
3672C-480	四端口扩频系统电缆选件 / 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。	—	登录可见	登录可见	官网规格，价格面议
3672C-008	脉冲测量选件 / 用于脉冲状态下S参数测量。	—	登录可见	登录可见	官网规格，价格面议
3672C-006	英文选件 / 配置英文前后面板、英文操作系统。	—	登录可见	登录可见	官网规格，价格面议
3672C-402	有源互调失真测量选件 / 用于有源互调失真信号测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672C-401	四端口程控步进衰减器选件 / 配置源通路4个60dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672C-400	四端口测量选件 / 双源激励四端口矢量网络分析仪配置。	—	登录可见	登录可见	官网规格，价格面议
3672C-201	二端口程控步进衰减器选件 / 配置源通路2个60dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。	—	登录可见	登录可见	官网规格，价格面议
3672C-003	噪声系数测量选件 / 内置10MHz～43.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。	—	登录可见	登录可见	官网规格，价格面议
3672B-S88	相位扫描选件 / 用于相位扫描测量（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672B-S86	增益压缩二维扫描测量选件 / 用于放大器等增益压缩二维扫描测量。	—	登录可见	登录可见	官网规格，价格面议
3672B-S84	嵌入式本振变频器测量选件 / 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672B-S83	混频器矢量测量选件 / 用于混频器矢量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672B-S82	混频器标量测量选件 / 用于混频器标量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672B-S80	频偏测量选件 / 用于频率偏移测量，毫米波扩频主机需选配该选件。	—	登录可见	登录可见	官网规格，价格面议
3672B-S11	高级时域分析选件 / 用于TDR时域阻抗测试、眼图分析等。	—	登录可见	登录可见	官网规格，价格面议
3672B-S10	时域测量选件 / 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。	—	登录可见	登录可见	官网规格，价格面议
3672B-S07	AFR自动夹具移除选件 / 用于单端及平衡器件测量夹具自动测试及移除。	—	登录可见	登录可见	官网规格，价格面议
3672B-S06	毫米波扩频端口功率控制选件 / 用于毫米波扩频时端口功率扫描校准控制（适用于3643系列S参数扩频模块）。	—	登录可见	登录可见	官网规格，价格面议
3672B-S05	SnpExpert S参数分析选件 / 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。	—	登录可见	登录可见	官网规格，价格面议
3672B-3648	多端口网络参数扩展装置 / 扩展至16端口网络参数测量（10MHz～26.5GHz）。	—	登录可见	登录可见	官网规格，价格面议
3672B-480	四端口扩频系统电缆选件 / 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。	—	登录可见	登录可见	官网规格，价格面议
3672B-008	脉冲测量选件 / 用于脉冲状态下S参数测量。	—	登录可见	登录可见	官网规格，价格面议
3672B-006	英文选件 / 配置英文前后面板、英文操作系统。	—	登录可见	登录可见	官网规格，价格面议
3672B-402	有源互调失真测量选件 / 用于有源互调失真信号测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672B-401	四端口程控步进衰减器选件 / 配置源通路4个70dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672B-400	四端口测量选件 / 双源激励四端口矢量网络分析仪配置。	—	登录可见	登录可见	官网规格，价格面议
3672B-201	二端口程控步进衰减器选件 / 配置源通路2个70dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。	—	登录可见	登录可见	官网规格，价格面议
3672B-003	噪声系数测量选件 / 内置10MHz～26.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。	—	登录可见	登录可见	官网规格，价格面议
3672A-S88	相位扫描选件 / 用于相位扫描测量（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672A-S86	增益压缩二维扫描测量选件 / 用于放大器等增益压缩二维扫描测量。	—	登录可见	登录可见	官网规格，价格面议
3672A-S84	嵌入式本振变频器测量选件 / 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672A-S83	混频器矢量测量选件 / 用于混频器矢量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672A-S82	混频器标量测量选件 / 用于混频器标量参数测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672A-S80	频偏测量选件 / 用于频率偏移测量。	—	登录可见	登录可见	官网规格，价格面议
3672A-S11	高级时域分析选件 / 用于TDR时域阻抗测试、眼图分析等。	—	登录可见	登录可见	官网规格，价格面议
3672A-S10	时域测量选件 / 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。	—	登录可见	登录可见	官网规格，价格面议
3672A-S07	AFR自动夹具移除选件 / 用于单端及平衡器件测量夹具自动测试及移除。	—	登录可见	登录可见	官网规格，价格面议
3672A-S05	SnpExpert S参数分析选件 / 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。	—	登录可见	登录可见	官网规格，价格面议
3672A-3648	多端口网络参数扩展装置 / 扩展至16端口网络参数测量（10MHz～13.5GHz）。	—	登录可见	登录可见	官网规格，价格面议
3672A-008	脉冲测量选件 / 用于脉冲状态下S参数测量。	—	登录可见	登录可见	官网规格，价格面议
3672A-006	英文选件 / 配置英文前后面板、英文操作系统。	—	登录可见	登录可见	官网规格，价格面议
3672A-402	有源互调失真测量选件 / 用于有源互调失真信号测量（必选400、S80选件）。	—	登录可见	登录可见	官网规格，价格面议
3672A-401	四端口程控步进衰减器选件 / 配置源通路4个70dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。	—	登录可见	登录可见	官网规格，价格面议
3672A-400	四端口测量选件 / 双源激励四端口矢量网络分析仪配置。	—	登录可见	登录可见	官网规格，价格面议
3672A-201	二端口程控步进衰减器选件 / 配置源通路2个70dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。	—	登录可见	登录可见	官网规格，价格面议
3672A-003	噪声系数测量选件 / 内置10MHz～13.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。	—	登录可见	登录可见	官网规格，价格面议
3672-074	87601C微波助手（2.4mm） / 同轴转接器套装（2.4mm接口转换成N型、3.5mm、2.92mm、1.85mm接口等）	—	登录可见	登录可见	官网规格，价格面议
3672-073	87601B微波助手（2.92mm） / 同轴转接器套装（2.92mm接口转换成2.4mm接口等）	—	登录可见	登录可见	官网规格，价格面议
3672-072	87601A微波助手（3.5mm） / 同轴转接器套装（3.5mm接口转换成N型、2.4mm接口等）	—	登录可见	登录可见	官网规格，价格面议
3672-071	87601微波助手（N型） / 同轴转接器套装（N型接口转换成3.5mm、2.4mm接口等）	—	登录可见	登录可见	官网规格，价格面议
3672-062	上机柜选件 / 机柜安装结构件	—	登录可见	登录可见	官网规格，价格面议
3672-061	延伸工作台 / 用于测试时的桌面延伸，长´宽=500mm´350mm	—	登录可见	登录可见	官网规格，价格面议
3672-054	87233 USB功率探头 / 用于功率校准（50MHz～40GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-053	87232 USB功率探头 / 用于功率校准（50MHz～26.5GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-052	87231 USB功率探头 / 用于功率校准（10MHz～18GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-051	87230 USB功率探头 / 用于功率校准（9kHz～6GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-044	FF0CN0CL025.0 1.85mm戈尔测试电缆 / 用于整机测量（测试端1.85mm阴）适用于3672E	—	登录可见	登录可见	官网规格，价格面议
3672-043	FF0CN0CM025.0 1.85mm戈尔测试电缆 / 用于整机测量（测试端1.85mm阳）适用于3672E	—	登录可见	登录可见	官网规格，价格面议
3672-042	FE0BN0HQ025.0 2.4mm-2.92mm戈尔测试电缆 / 用于整机测量（测试端2.92mm阴）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-041	FE0BN0HR025.0 2.4mm-2.92mm戈尔测试电缆 / 用于整机测量（测试端2.92mm阳）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-040	FE0BN0HC025.0 2.4mm-3.5mm戈尔测试电缆 / 用于整机测量（测试端3.5mm阴）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-039	FE0BN0HB025.0 2.4mm-3.5mm戈尔测试电缆 / 用于整机测量（测试端3.5mm阳）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-038	FE0BN0AL025.0 2.4mm-N型戈尔测试电缆 / 用于整机测量（测试端N型阴）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-037	FE0BN0AH025.0 2.4mm-N型戈尔测试电缆 / 用于整机测量（测试端N型阳）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-036	FE0BN0BL025.0 2.4mm戈尔测试电缆 / 用于整机测量（测试端2.4mm阴）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-035	FE0BN0BM025.0 2.4mm戈尔测试电缆 / 用于整机测量（测试端2.4mm阳）适用于3672C/D	—	登录可见	登录可见	官网规格，价格面议
3672-034	FB0HA0AL025.0 3.5mm-N型戈尔测试电缆 / 用于整机测量（测试端N型阴）适用于3672A/B	—	登录可见	登录可见	官网规格，价格面议
3672-033	FB0HA0AH025.0 3.5mm-N型戈尔测试电缆 / 用于整机测量（测试端N型阳）适用于3672A/B	—	登录可见	登录可见	官网规格，价格面议
3672-032	FB0HA0HC025.0 3.5mm戈尔测试电缆 / 用于整机测量（测试端3.5mm阴）适用于3672A/B	—	登录可见	登录可见	官网规格，价格面议
3672-031	FB0HA0HB025.0 3.5mm戈尔测试电缆 / 用于整机测量（测试端3.5mm阳）适用于3672A/B	—	登录可见	登录可见	官网规格，价格面议
3672-025	20409 电子校准件 / 用于整机校准（10MHz～67GHz 1.85mm二端口）	—	登录可见	登录可见	官网规格，价格面议
3672-024	20405 电子校准件 / 用于整机校准（10MHz～20GHz 3.5mm四端口）	—	登录可见	登录可见	官网规格，价格面议
3672-023	20404 电子校准件 / 用于整机校准（10MHz～50GHz 2.4mm二端口）	—	登录可见	登录可见	官网规格，价格面议
3672-022	20403 电子校准件 / 用于整机校准（10MHz～26.5GHz 3.5mm二端口）	—	登录可见	登录可见	官网规格，价格面议
3672-021	20402 电子校准件 / 用于整机校准（300kHz～18GHz N型二端口）	—	登录可见	登录可见	官网规格，价格面议
3672-016	31123A 2.4mm机械校准件 / 用于整机校准（DC～50GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-015	31123 2.4mm机械校准件 / 用于整机校准（DC～40GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-014	20202 3.5mm机械校准件 / 用于整机校准（DC～9GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-013	31121 3.5mm机械校准件 / 用于整机校准（DC～26.5GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-012	31121A 3.5mm机械校准件 / 用于整机校准（DC～6GHz）	—	登录可见	登录可见	官网规格，价格面议
3672-011	31101 N型50Ω机械校准件 / 用于整机校准（DC～18GHz）	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

3672系列矢量网络分析仪产品包括3672A（10MHz～13.5GHz）、3672B（10MHz～26.5GHz）、3672C（10MHz～43.5GHz）、3672D（10MHz～50GHz）和3672E（10MHz～67GHz）。3672系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，除具有传统矢量网络分析仪的全部测量功能外，还可以通过配置功能选件进行混频器/变频器、增益压缩二维扫描以及脉冲状态下S参数的多功能综合参数测试，能精确测量微波网络的幅频特性、相频特性和群时延特性。该产品可广泛应用于发射/接收（T/R）模块测量、介质材料特性测量、微波脉冲特性测量和光电特性测量等领域，是通信、导航等系统的科研、生产过程中必不可少的测试设备。

功能特点

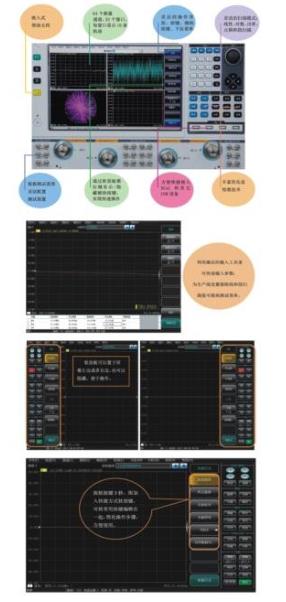

人性化用户界面简洁直观，便于操作，可提高测试效率

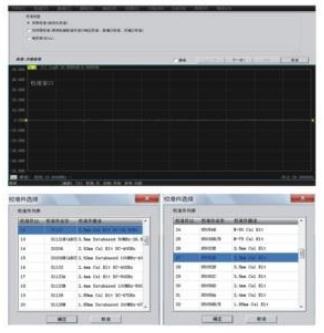

校准类型灵活可选，兼容多种校准件

3672系列矢量网络分析仪提供向导校准（自动化校准）、非向导校准（使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口SOLT校准、TRL校准）、电校准（ECal）等多种校准类型，可根据实际测试需要选择同轴机械校准件以及电子校准件等多种校准件，方便不同接口类型器件的测试。

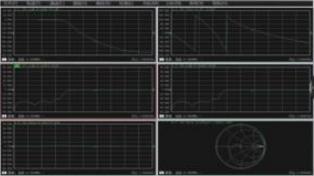

多窗口显示所有测量通道

本产品具有多通道和多窗口显示功能，最多支持64个通道，最多可同时显示32个测量窗口，每个窗口最多可同时显示16条测试轨迹，使观测结果更加直观，用户使用更加方便。

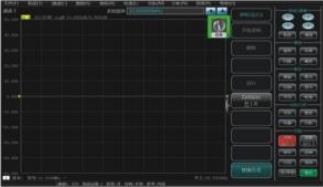

录制功能实现一键自动化测试

记录用户在使用仪器过程中所有操作步骤，同时可以随时插入用户编辑的提示对话框，并且准时弹出提示对话框，等待用户确认，实现用户交互功能，真正实现了智能仪器一键自动化功能。

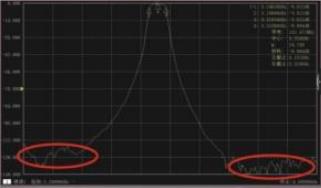

大动态范围

3672系列矢量网络分析仪采用混频接收的设计理念，有效扩展整机的测试动态范围，可以满足您对大动态范围的测试需求。

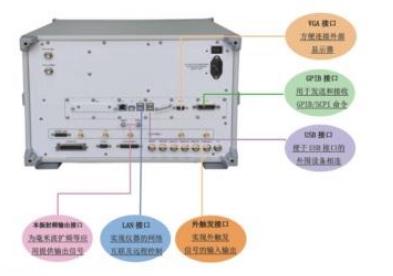

外设接口丰富，灵活实用

3672系列矢量网络分析仪采用兼容PC的嵌入式计算机模块和Windows操作系统组成的软硬件平台，实现了测试仪器和个人计算机的完美结合。用户可以利用丰富的I/O接口（包括GPIB、USB和LAN等）完成数据通讯。

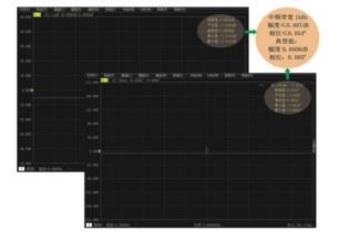

迹线噪声小，测量精度高

3672系列矢量网络分析仪优异的迹线噪声指标极大地提高了整机的测试精度，可满足用户精确测量的需要，特别有助于小插损器件的精确测量。（下图以3672B为例）

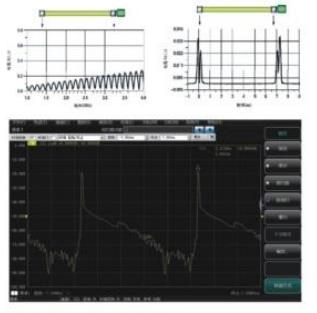

时域分析

3672系列矢量网络分析仪可通过配置时域测量选件实现测量结果频域和时域之间的切换，用以确定器件、夹具或者电缆中的不连续点位置，实现故障点精确定位。

高级时域分析（TDR选件）

随着信息产业的高速发展，对网络带宽的需求也越来越高，需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，传输链路的特性变化会显著的影响信号传输质量，高级时域分析选件是评价高速链路信号传输质量的重要手段。

TDR时域阻抗测试，可以精准测试传输线上阻抗特性的变化情况，定位不连续性。

便捷的近端与远端串扰测试，可同时分析时域和频域数据，用于测试多条传输线之间的相互影响的程度。

高级时域分析选件提供基于S参数的虚拟眼图生成及分析功能。仿真码型输出单元用于产生0、1变化的数据位，把仿真码型和被测件的时域冲激响应进行卷积，叠加后得到虚拟眼图。

根据不同的高速数字通信标准，高级时域分析选件可以使用预先定义好的眼图模板进行高效率Pass/Fail测试。

高级时域分析选件可以在仿真眼图上施加抖动、噪声等干扰，通过预加重和均衡等校正算法的加入，模拟真实环境下高速链路不同位置的仿真眼图。

自动夹具移除功能，实现非标准接头器件测试

矢量网络分析仪的测量对象涉及到非标准接头器件，如封装微波器件、在片器件等。此类器件最显著的特点是无法与矢量网络分析仪直接相连。使用夹具可以将被测件连接到矢量网络分析仪上，但同时也引入了夹具误差。自动夹具移除功能可以进行夹具参数的提取、存储以及夹具去嵌入，以获得被测件的真实参数，其操作简便，精度高。

进行夹具的描述时，可以设置单端夹具及差分夹具，也可以选择夹具的端口数等信息。进行夹具参数的提取，需要对夹具标准进行测量。在标准描述界面，夹具标准包含三种类型：直通标准、开路标准、短路标准。

利用自动夹具移除功能，把被测件作为一个整体，进行平衡参数提取，并进行四端口的去嵌入。测试结果显示，传输参数能够很好的去除掉，同样近端串扰和远端串扰也得到有效去除。

典型应用

增益压缩二维扫描，提高测试效率

放大器等有源器件的增益压缩测量应用（S86选件）仅需一次设置，一次连接，一次校准就可以得到放大器在频域的所有增益压缩参数（包括压缩点的输入功率，压缩点的输出功率，压缩点的增益等）和线性参数（包括线性增益，输入匹配，输出匹配等）。具有：

Ø 快速准确的智能扫描；

Ø 一目了然的向导校准；

Ø 方便快捷的USB电子校准，USB功率校准；

Ø 二维扫描（频率点扫功率和功率点扫频率）一次完成；

Ø 多种压缩方法——从线性/最大增益压缩、从饱和态压缩、回退法和X/Y法。

混频器/变频器测试

3672系列矢量网络分析仪四端口测量功能选件（400、S82、S83、S84选件）具有内置双源，可以完成混频器/变频器标量和矢量参数测试。

1）混频器/变频器标量参数测量

混频器/变频器标量测量应用选件（S82选件）可以得到频域的所有标量参数（包括输入/输出端口匹配、变频增益、输入/输出端功率等）。相比以往测试方法其优势在于：

Ø 一次连接设置，多参数测试一次性完成；

Ø 人性化简易的校准界面；

Ø 方便快捷的USB电子校准件校准，USB功率探头功率校准；

Ø 内置双激励源，无需额外信号源提供本振信号；

Ø 基于端口匹配的功率校准技术；

Ø 为用户解决高准确度的混频器标量参数测试需求。

2）混频器/变频器矢量参数测量

矢量混频/变频器件测试应用选件（S83选件）集变频器件的变频损耗或增益、端口输入/输出功率（正向及反向）、驻波、相位及群时延等参数测量于一体的测试应用软件。其主要特点包括：

Ø 测量过程需使用一个参考混频器进行表征；

Ø 内置双激励源，无需额外信号源提供本振信号；

Ø 测试参数全面，相比于标量混频器测试增加了相位及群时延等参数的测试功能。

滤波器测试

3672系列矢量网络分析仪具有滤波器测试菜单，可以得到滤波器在频域的所有通带指标（包括带宽，中心频点频率、Q值，左截止频率、右截止频率等）和阻带指标（包括动态范围，隔离度等）。具有：

Ø 快速准确的分段扫描；

Ø 一目了然的校准向导；

Ø 快捷的高精度电子校准技术；

Ø 通带和阻带指标一次测量完成。

一体化脉冲S参数测试

3672系列矢量网络分析仪具有脉冲调制信号输出，可以完成脉冲状态下S参数测试。具有：

Ø 内置四通道脉冲发生器和脉冲调制器，端口1、3可输出脉冲调制信号；

Ø 完整的脉冲解决方案，可在宽带模式和窄带模式下进行脉冲内定点、脉冲包络和扫频脉冲测量；

Ø 可与外部脉冲发生器和脉冲调制器同步，实现复杂脉冲同步测试。

自动化测试

通过GPIB总线接口、网口提供灵活多样的控制方式，只需完成设备的互联，发送命令即可。为您提供一体化自动测试方案，包括自动校准、自动测量、自动读取、自动打印等。具有：

Ø 简单的控制方式，一根网线、一个GPIB卡；

Ø 有效的降低成本，解放有限的人力资源；

Ø 在有效的时间内完成更多的测试，大大缩短开发周期；

Ø 完成人工不可能完成的任务，如精确时间控制，复杂环境下的测试等。

噪声系数和噪声参数测试

3672系列矢量网络分析仪噪声系数选件（003选件），结合矢量误差修正和独特的源端调配校准方法，提供高精度的噪声系数和噪声参数测量功能。

噪声系数测量选件（003选件）可以得到被测件的噪声系数、噪声参数、噪声功率参数和噪声相关矩阵，相比以往测试方法其优势在于：

Ø 一次连接设置，噪声系数、噪声参数和S参数等多种参数测试一次性完成；

Ø 较小噪声系数的精确测量；

Ø 测量范围大（0dB~55dB）；

Ø 可用于芯片在片噪声系数的精确测量；

Ø 可用于夹具、测试系统等场景下噪声系数的精确测量。

技术指标

频率特性
频率范围		10MHz～13.5/26.5GHz
频率分辨率		1Hz
频率准确度		±1×10^-7（23℃±3℃）
端口谐波抑制					典型值
端口1、3 谐波抑制		-48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～26.5GHz）			-51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～26.5GHz）
端口2、4 谐波抑制		-13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -18dBc（13.5～26.5GHz）			-13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -21dBc（13.5～26.5GHz）
端口功率特性					典型值
功率扫描范围		33dB（10～500MHz） 30dB（0.5～4GHz） 34dB（4～7GHz） 31dB（7～13.5GHz） 29dB（13.5～20GHz） 25dB（20～26.5GHz）			42dB（10～500MHz） 37dB（0.5～4GHz） 42dB（4～7GHz） 41dB（7～13.5GHz） 38dB（13.5～20GHz） 35dB（20～26.5GHz）
最大输出功率（标配、400选件）	端口1、3	0dBm（0.01～4GHz）（滤波模式） +9dBm（10～50MHz）（高功率模式） +6dBm（0.05～4GHz）（高功率模式） +12dBm（4～7GHz） +8dBm（7～13.5GHz） +6dBm（13.5～20GHz） +4dBm（20～26.5GHz）			+16dBm（10～50MHz）（高功率模式） +11dBm（0.05～4GHz）（高功率模式） +16dBm（4～7GHz） +14dBm（7～13.5GHz） +11dBm（13.5～20GHz） +9dBm（20～26.5GHz）
	端口2、4	+13dBm（10～50MHz） +13dBm（0.05～4GHz） +10dBm（4～7GHz） +9dBm（7～13.5GHz） +6dBm（13.5～20GHz） +2dBm（20～26.5GHz）			+16dBm（10～50MHz） +16dBm（0.05～4GHz） +16dBm（4～7GHz） +15dBm（7～13.5GHz） +13dBm（13.5～20GHz） +8dBm（20～26.5GHz）
最大输出功率（201、401、402选件）	端口1、3	-1dBm（0.01～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +10dBm（4～7GHz） +6dBm（7～13.5GHz） +4dBm（13.5～20GHz） +2dBm（20～26.5GHz）			+15dBm（10～50MHz）（高功率模式） +10dBm（0.05～4GHz）（高功率模式） +15dBm（4～7GHz） +13dBm（7～13.5GHz） +10dBm（13.5～20GHz） +8dBm（20～26.5GHz）
	端口2、4	+12dBm（10～50MHz） +12dBm（0.05～4GHz） +9dBm（4～7GHz） +8dBm（7～13.5GHz） +5dBm（13.5～20GHz） 0dBm（20～26.5GHz）			+15dBm（10～50MHz） +15dBm（0.05～4GHz） +15dBm（4～7GHz） +14dBm（7～13.5GHz） +12dBm（13.5～20GHz） +7dBm（20～26.5GHz）
1dB压缩电平		/			+13dBm
脉冲特性					典型值
脉冲宽度设置范围		33ns～60s			20ns～60s
脉冲过度时间（10％-90％）		30ns			20ns
脉冲开关比		64dB（0.01～4GHz） 80dB（4～26.5GHz）
网络参数特性				典型值
系统动态范围		90dB（0.01～1GHz） 120dB（1～4GHz） 127dB（4～10GHz） 120dB（10～20GHz） 115dB（20～24GHz） 110dB（24～26.5GHz）		100dB（0.01～1GHz） 128dB（1～4GHz） 135dB（4～10GHz） 132dB（10～20GHz） 129dB（20～24GHz） 125dB（24～26.5GHz）
有效方向性		48dB（0.01～2GHz） 44dB（2～26.5GHz）		60dB（0.01～2GHz） 53dB（2～26.5GHz）
有效源匹配		40dB（0.01～2GHz） 30dB（2～26.5GHz）		46dB（0.01～2GHz） 36dB（2～26.5GHz）
有效负载匹配		48dB（0.01～2GHz） 44dB（2～26.5GHz）		60dB（0.01～2GHz） 51dB（2～26.5GHz）
反射跟踪		±0.04dB（0.01～2GHz） ±0.05dB（2～26.5GHz）		±0.004dB（0.01～2GHz） ±0.010dB（2～26.5GHz）
传输跟踪		±0.10dB（0.01～2GHz） ±0.12dB（2～26.5GHz）		±0.005dB（0.01～2GHz） ±0.015dB（2～26.5GHz）
其他				典型值
幅度迹线噪声 dB rms（1kHz中频带宽）			0.0500（10～50MHz） 0.0070（50～500MHz） 0.0020（0.5～13.5GHz） 0.0030（13.5～20GHz） 0.0050（20～26.5GHz）	0.0020（10～50MHz） 0.0008（50～500MHz） 0.0009（0.05～13.5GHz） 0.0008（13.5～20GHz） 0.0010（20～26.5GHz）
相位迹线噪声 deg rms（1kHz中频带宽）			0.200（10～50MHz） 0.051（50～500MHz） 0.042（0.5～13.5GHz） 0.054（13.5～20GHz） 0.054（20～26.5GHz）	0.020（10～50MHz） 0.006（50～500MHz） 0.006（0.05～13.5GHz） 0.006（13.5～20GHz） 0.012（20～26.5GHz）
中频带宽			1Hz～5MHz
幅度显示分辨率			0.001dB/div
相位显示分辨率			0.01°/div
参考电平幅度设置要求值			-500～+500dB
参考电平相位设置要求值			-500～+500°
一般特性
端口接头形式			3.5mm（阳头），系统阻抗50欧姆
测量端口数			3672A/B标配：2端口；3672A/B-400选件：4端口
外设接口			USB接口、GPIB接口、VGA接口、LAN接口
操作系统			Windows 7
显示方式			12.1英寸高分辨率触摸显示屏
外形尺寸			宽´高´深=426mm×266mm×550mm（不含底脚、把手）宽´高´深=516mm×280mm×640mm（含把手、底脚和后脚）
最大功耗			400W
电源输入形式			50Hz单相220V或者50Hz/60Hz单相110V交流电
最大重量			42kg

3672C/D技术规范

频率特性
频率范围		10MHz～43.5/50GHz
频率分辨率		1Hz
频率准确度		±1×10^-7（23℃±3℃）
端口谐波抑制				典型值
端口1、3 谐波抑制		-48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～50GHz）		-51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～50GHz）
端口2、4 谐波抑制		-13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～50GHz）		-13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～50GHz）
端口功率特性				典型值
功率扫描范围		32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～13.5GHz） 30dB（13.5～40GHz） 27dB（40～47GHz） 15dB（47～50GHz）		41dB（10～500MHz） 40dB（0.5～4GHz） 36dB（4～13.5GHz） 38dB（13.5～40GHz） 36dB（40～47GHz） 23dB（47～50GHz）
最大输出功率（标配、400选件）	端口1、3	-1dBm（10～50MHz）（滤波模式） 0dBm（0.05～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +5dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz）		+13dBm（10～50MHz）（高功率模式） +9dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +13dBm（13.5～40GHz） +10dBm（40～47GHz） -1dBm（47～50GHz）
	端口2、4	+11dBm（10～50MHz） +9dBm（0.05～4GHz） +6dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz）		+16dBm（10～50MHz） +15dBm（0.05～4GHz） +13dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz）
最大输出功率（201、401、402选件）	端口1、3	-2dBm（10～50MHz）（滤波模式） -1dBm（0.05～4GHz）（滤波模式） +7dBm（10～50MHz）（高功率模式） +4dBm（0.05～4GHz）（高功率模式） +3dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz）		+12dBm（10～50MHz）（高功率模式） +8dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz）
	端口2、4	+10dBm（10～50MHz） +8dBm（0.05～4GHz） +4dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz）		+15dBm（10～50MHz） +14dBm（0.05～4GHz） +12dBm（4～13.5GHz） +11dBm（13.5～40GHz） +8dBm（40～47GHz） -2dBm（47～50GHz）
1dB压缩电平		/		+10dBm
脉冲特性				典型值
脉冲宽度设置范围		33ns～60s		20ns～60s
脉冲过度时间（10％-90％）		30ns		20ns
脉冲开关比		64dB（0.01～4GHz） 80dB（4～40GHz） 80dB（40～50GHz）
网络参数特性				典型值
系统动态范围		74dB（0.01～1GHz） 119dB（1～13.5GHz） 115dB（13.5～26.5GHz） 110dB（26.5～35GHz） 105dB（35～47GHz） 90dB（47～50GHz）		105dB（0.01～1GHz） 133dB（1～13.5GHz） 126dB（13.5～26.5GHz） 120dB（26.5～35GHz） 116dB（35～47GHz） 103dB（47～50GHz）
有效方向性		42dB（0.01～13.5GHz） 38dB（13.5～40GHz） 36dB（40～50GHz）		50dB（0.01～13.5GHz） 45dB（13.5～40GHz） 42dB（40～50GHz）
有效源匹配		36dB（0.01～2GHz） 31dB（2～13.5GHz） 28dB（13.5～40GHz） 27dB（40～50GHz）		43dB（0.01～2GHz） 34dB（2～13.5GHz） 33dB（13.5～40GHz） 33dB（40～50GHz）
有效负载匹配		42dB（0.01～13.5GHz） 37dB（13.5～40GHz） 35dB（40～50GHz）		60dB（0.01～13.5GHz） 56dB（13.5～40GHz） 51dB（40～50GHz）
反射跟踪		±0.04dB（0.01～13.5GHz） ±0.03dB（13.5～40GHz） ±0.04dB（40～50GHz）		±0.010dB（0.01～13.5GHz） ±0.010dB（13.5～40GHz） ±0.020dB（40～50GHz）
传输跟踪		±0.1dB（0.01～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～50GHz）		±0.012dB（0.01～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～50GHz）
其他				典型值
幅度迹线噪声 dB rms（1kHz中频带宽）			0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.008（26.5～50GHz）	0.0060（10～50MHz） 0.0020（50～500MHz） 0.0010（0.5～13.5GHz） 0.0009（13.5～26.5GHz） 0.0040（26.5～50GHz）
相位迹线噪声 deg rms（1kHz中频带宽）			0.900（10～50MHz） 0.700（50～500MHz） 0.040（0.5～13.5GHz） 0.050（13.5～26.5GHz） 0.060（26.5～50GHz）	0.040（10～50MHz） 0.010（50～500MHz） 0.005（0.5～13.5GHz） 0.020（13.5～26.5GHz） 0.030（26.5～50GHz）
中频带宽			1Hz～5MHz
幅度显示分辨率			0.001dB/div
相位显示分辨率			0.01°/div
参考电平幅度设置要求值			-500～+500dB
参考电平相位设置要求值			-500～+500°
一般特性
端口接头形式			2.4mm（阳头），系统阻抗50欧姆
测量端口数			3672C/D标配：2端口；3672C/D-400选件：4端口
外设接口			USB接口、GPIB接口、VGA接口、LAN接口
操作系统			Windows 7
显示方式			12.1英寸高分辨率触摸显示屏
外形尺寸			宽´高´深=426mm×266mm×600mm（不含底脚、把手）宽´高´深=516mm×280mm×690mm（含把手、底脚和后脚）
最大功耗			500W
电源输入形式			50Hz单相220V或者50Hz/60Hz单相110V交流电
最大重量			47kg

3672E技术规范

频率特性
频率范围		10MHz～67GHz
频率分辨率		1Hz
频率准确度		±1×10^-7（23℃±3℃）
端口谐波抑制				典型值
端口1、3 谐波抑制		-48dBc（0.01～4GHz） -57dBc（4～67GHz）		-51dBc（0.01～4GHz） -60dBc（4～67GHz）
端口2、4 谐波抑制		-13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～67GHz）		-13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～67GHz）
端口功率特性				典型值
功率扫描范围		32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～26.5GHz） 29dB（26.5～35GHz） 26dB（35～40GHz） 25dB（40～67GHz）		42dB（10～500MHz） 38dB（0.5～4GHz） 36dB（4～26.5GHz） 35dB（26.5～35GHz） 34dB（35～40GHz） 32dB（40～67GHz）
最大输出功率（标配、400选件）	端口1、3	-1dBm（10～50MHz）（滤波模式） 0dBm（0.05～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz）		+16dBm（10～50MHz）（高功率模式） +10dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +10dBm（26.5～40GHz） +9dBm（40～67GHz）
	端口2、4	+8dBm（10～50MHz） +5dBm（0.05～4GHz） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz）		+16dBm（10～50MHz） +15dBm（0.05～4GHz） +10dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +9dBm（26.5～40GHz） +8dBm（40～67GHz）
最大输出功率（201、401、402选件）	端口1、3	-2dBm（10～50MHz）（滤波模式） -1dBm（0.05～4GHz）（滤波模式） +7dBm（10～50MHz）（高功率模式） +4dBm（0.05～4GHz）（高功率模式） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz）		+15dBm（10～50MHz）（高功率模式） +9dBm（0.05～4GHz）（高功率模式） +6dBm（4～13.5GHz） +7dBm（13.5～26.5GHz） +4dBm（26.5～67GHz）
	端口2、4	+7dBm（10～50MHz） +4dBm（0.05～4GHz） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz）		+15dBm（10～50MHz） +14dBm（0.05～4GHz） +9dBm（4～13.5GHz） +10dBm（13.5～26.5GHz） +5dBm（26.5～67GHz）
1dB压缩电平		/		+10dBm
脉冲特性				典型值
脉冲宽度设置范围		33ns～60s		20ns～60s
脉冲过度时间（10％-90％）		30ns		20ns
脉冲开关比		64dB（0.01～4GHz） 80dB（4～67GHz）
网络参数特性				典型值
系统动态范围		74dB（0.01～1GHz） 100dB（1～4GHz） 120dB（4～10GHz） 112dB（10～26.5GHz） 108dB（26.5～35GHz） 105dB（35～50GHz） 100dB（50～67GHz）		100dB（0.01～1GHz） 125dB（1～4GHz） 125dB（4～10GHz） 120dB（10～26.5GHz） 115dB（26.5～35GHz） 112dB（35～50GHz） 105dB（50～67GHz）
有效方向性		35dB（0.01～2GHz） 41dB（2～13.5GHz） 34dB（13.5～40GHz） 32dB（40～67GHz）		50dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 42dB（40～67GHz）
有效负载匹配		35dB（0.01～2GHz） 41dB（2～13.5GHz） 33dB（13.5～40GHz） 30dB（40～67GHz）		60dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 45dB（40～67GHz）
反射跟踪		±0.05dB（0.01～2GHz） ±0.06dB（2～13.5GHz） ±0.08dB（13.5～40GHz） ±0.10dB（40～67GHz）		±0.005dB（0.01～2GHz） ±0.005dB（2～13.5GHz） ±0.008dB（13.5～40GHz） ±0.010dB（40～67GHz）
传输跟踪		±0.10dB（0.01～2GHz） ±0.11dB（2～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～67GHz）		±0.005dB（0.01～2GHz） ±0.006dB（2～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～67GHz）
其他				典型值
幅度迹线噪声 dB rms（1kHz中频带宽）			0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.020（26.5～67GHz）	0.0090（10～50MHz） 0.0020（50～500MHz） 0.0008（0.5～13.5GHz） 0.0008（13.5～26.5GHz） 0.0050（26.5～67GHz）
相位迹线噪声 deg rms（1kHz中频带宽）			0.90（10～50MHz） 0.70（50～500MHz） 0.04（0.5～13.5GHz） 0.05（13.5～26.5GHz） 0.10（26.5～67GHz）	0.010（10～50MHz） 0.010（50～500MHz） 0.006（0.5～13.5GHz） 0.007（13.5～26.5GHz） 0.030（26.5～67GHz）
中频带宽			1Hz～5MHz
幅度显示分辨率			0.001dB/div
相位显示分辨率			0.01°/div
参考电平幅度设置要求值			-500～+500dB
参考电平相位设置要求值			-500～+500°
一般特性
端口接头形式			1.85mm（阳头），系统阻抗50欧姆
测量端口数			3672E标配：2端口；3672E-400选件：4端口
外设接口			USB接口、GPIB接口、VGA接口、LAN接口
操作系统			Windows 7
显示方式			12.1英寸高分辨率触摸显示屏
外形尺寸			宽´高´深=426mm×266mm×600mm（不含底脚、把手）宽´高´深=516mm×280mm×690mm（含把手、底脚和后脚）
最大功耗			500W
电源输入形式			50Hz单相220V或者50Hz/60Hz单相110V交流电
最大重量			50kg

订购信息

主机型号

编号	名称	描述
3672E	矢量网络分析仪	10MHz～67GHz
3672D	矢量网络分析仪	10MHz～50GHz
3672C	矢量网络分析仪	10MHz～43.5GHz
3672B	矢量网络分析仪	10MHz～26.5GHz
3672A	矢量网络分析仪	10MHz～13.5GHz

选件型号

编号	名称	描述
3672E-S88	相位扫描选件	用于相位扫描测量（必选400选件）。
3672E-S86	增益压缩二维扫描测量选件	用于放大器等增益压缩二维扫描测量。
3672E-S84	嵌入式本振变频器测量选件	用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。
3672E-S83	混频器矢量测量选件	用于混频器矢量参数测量（必选400、S80选件）。
3672E-S82	混频器标量测量选件	用于混频器标量参数测量（必选400、S80选件）。
3672E-S80	频偏测量选件	用于频率偏移测量，毫米波扩频主机需选配该选件。
3672E-S11	高级时域分析选件	用于TDR时域阻抗测试、眼图分析等。
3672E-S10	时域测量选件	用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。
3672E-S07	AFR自动夹具移除选件	用于单端及平衡器件测量夹具自动测试及移除。
3672E-S06	毫米波扩频端口功率控制选件	用于毫米波扩频时端口功率扫描校准控制（适用于3643系列参数扩频模块）。
3672E-S05	SnpExpert S参数分析选件	用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。
3672E-480	四端口扩频系统电缆选件	四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。
3672E-008	脉冲测量选件	用于脉冲状态下S参数测量。
3672E-006	英文选件	配置英文前后面板、英文操作系统。
3672E-402	有源互调失真测量选件	用于有源互调失真信号测量（必选400、S80选件）。
3672E-401	四端口程控步进衰减器选件	配置源通路4个50dB程控步进衰减器和接收机通路4个50dB程控步进衰减器（必选400选件）。
3672E-400	四端口测量选件	双源激励四端口矢量网络分析仪配置。
3672E-201	二端口程控步进衰减器选件	配置源通路2个50dB程控步进衰减器和接收机通路2个50dB程控步进衰减器。
3672D-S88	相位扫描选件	用于相位扫描测量（必选400选件）。
3672D-S86	增益压缩二维扫描测量选件	用于放大器等增益压缩二维扫描测量。
3672D-S84	嵌入式本振变频器测量选件	用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。
3672D-S83	混频器矢量测量选件	用于混频器矢量参数测量（必选400、S80选件）。
3672D-S82	混频器标量测量选件	用于混频器标量参数测量（必选400、S80选件）。
3672D-S80	频偏测量选件	用于频率偏移测量，毫米波扩频主机需选配该选件。
3672D-S11	高级时域分析选件	用于TDR时域阻抗测试、眼图分析等。
3672D-S10	时域测量选件	用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。
3672D-S07	AFR自动夹具移除选件	用于单端及平衡器件测量夹具自动测试及移除。
3672D-S06	毫米波扩频端口功率控制选件	用于毫米波扩频时端口功率扫描校准控制（适用于3643系列参数扩频模块）。
3672D-S05	SnpExpert S参数分析选件	用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。
3672D-3648	多端口网络参数扩展装置	扩展至16端口网络参数测量（10MHz～50GHz）。
3672D-480	四端口扩频系统电缆选件	四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。
3672D-008	脉冲测量选件	用于脉冲状态下S参数测量。
3672D-006	英文选件	配置英文前后面板、英文操作系统。
3672D-402	有源互调失真测量选件	用于有源互调失真信号测量（必选400、S80选件）。
3672D-401	四端口程控步进衰减器选件	配置源通路4个60dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。
3672D-400	四端口测量选件	双源激励四端口矢量网络分析仪配置。
3672D-201	二端口程控步进衰减器选件	配置源通路2个60dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。
3672D-003	噪声系数测量选件	内置10MHz～50GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。
3672C-S88	相位扫描选件	用于相位扫描测量（必选400选件）。
3672C-S86	增益压缩二维扫描测量选件	用于放大器等增益压缩二维扫描测量。
3672C-S84	嵌入式本振变频器测量选件	用于内嵌本振变频器测量（必选400、S82或S83选件）。
3672C-S83	混频器矢量测量选件	用于混频器矢量参数测量（必选400、S80选件）。
3672C-S82	混频器标量测量选件	用于混频器标量参数测量（必选400、S80选件）。
3672C-S80	频偏测量选件	用于频率偏移测量，毫米波扩频主机需选配该选件。
3672C-S11	高级时域分析选件	用于TDR时域阻抗测试、眼图分析等。
3672C-S10	时域测量选件	用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。
3672C-S07	AFR自动夹具移除选件	用于单端及平衡器件测量夹具自动测试及移除。
3672C-S06	毫米波扩频端口功率控制选件	用于毫米波扩频时端口功率扫描校准控制（适用于3643系列参数扩频模块）。
3672C-S05	SnpExpert S参数分析选件	用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。
3672C-3648	多端口网络参数扩展装置	扩展至16端口网络参数测量（10MHz～43.5GHz）。
3672C-480	四端口扩频系统电缆选件	四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。
3672C-008	脉冲测量选件	用于脉冲状态下S参数测量。
3672C-006	英文选件	配置英文前后面板、英文操作系统。
3672C-402	有源互调失真测量选件	用于有源互调失真信号测量（必选400、S80选件）。
3672C-401	四端口程控步进衰减器选件	配置源通路4个60dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。
3672C-400	四端口测量选件	双源激励四端口矢量网络分析仪配置。
3672C-201	二端口程控步进衰减器选件	配置源通路2个60dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。
3672C-003	噪声系数测量选件	内置10MHz～43.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。
3672B-S88	相位扫描选件	用于相位扫描测量（必选400选件）。
3672B-S86	增益压缩二维扫描测量选件	用于放大器等增益压缩二维扫描测量。
3672B-S84	嵌入式本振变频器测量选件	用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。
3672B-S83	混频器矢量测量选件	用于混频器矢量参数测量（必选400、S80选件）。
3672B-S82	混频器标量测量选件	用于混频器标量参数测量（必选400、S80选件）。
3672B-S80	频偏测量选件	用于频率偏移测量，毫米波扩频主机需选配该选件。
3672B-S11	高级时域分析选件	用于TDR时域阻抗测试、眼图分析等。
3672B-S10	时域测量选件	用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。
3672B-S07	AFR自动夹具移除选件	用于单端及平衡器件测量夹具自动测试及移除。
3672B-S06	毫米波扩频端口功率控制选件	用于毫米波扩频时端口功率扫描校准控制（适用于3643系列S参数扩频模块）。
3672B-S05	SnpExpert S参数分析选件	用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。
3672B-3648	多端口网络参数扩展装置	扩展至16端口网络参数测量（10MHz～26.5GHz）。
3672B-480	四端口扩频系统电缆选件	四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。
3672B-008	脉冲测量选件	用于脉冲状态下S参数测量。
3672B-006	英文选件	配置英文前后面板、英文操作系统。
3672B-402	有源互调失真测量选件	用于有源互调失真信号测量（必选400、S80选件）。
3672B-401	四端口程控步进衰减器选件	配置源通路4个70dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。
3672B-400	四端口测量选件	双源激励四端口矢量网络分析仪配置。
3672B-201	二端口程控步进衰减器选件	配置源通路2个70dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。
3672B-003	噪声系数测量选件	内置10MHz～26.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。
3672A-S88	相位扫描选件	用于相位扫描测量（必选400选件）。
3672A-S86	增益压缩二维扫描测量选件	用于放大器等增益压缩二维扫描测量。
3672A-S84	嵌入式本振变频器测量选件	用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。
3672A-S83	混频器矢量测量选件	用于混频器矢量参数测量（必选400、S80选件）。
3672A-S82	混频器标量测量选件	用于混频器标量参数测量（必选400、S80选件）。
3672A-S80	频偏测量选件	用于频率偏移测量。
3672A-S11	高级时域分析选件	用于TDR时域阻抗测试、眼图分析等。
3672A-S10	时域测量选件	用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。
3672A-S07	AFR自动夹具移除选件	用于单端及平衡器件测量夹具自动测试及移除。
3672A-S05	SnpExpert S参数分析选件	用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。
3672A-3648	多端口网络参数扩展装置	扩展至16端口网络参数测量（10MHz～13.5GHz）。
3672A-008	脉冲测量选件	用于脉冲状态下S参数测量。
3672A-006	英文选件	配置英文前后面板、英文操作系统。
3672A-402	有源互调失真测量选件	用于有源互调失真信号测量（必选400、S80选件）。
3672A-401	四端口程控步进衰减器选件	配置源通路4个70dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。
3672A-400	四端口测量选件	双源激励四端口矢量网络分析仪配置。
3672A-201	二端口程控步进衰减器选件	配置源通路2个70dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。
3672A-003	噪声系数测量选件	内置10MHz～13.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。
3672-074	87601C微波助手（2.4mm）	同轴转接器套装（2.4mm接口转换成N型、3.5mm、2.92mm、1.85mm接口等）
3672-073	87601B微波助手（2.92mm）	同轴转接器套装（2.92mm接口转换成2.4mm接口等）
3672-072	87601A微波助手（3.5mm）	同轴转接器套装（3.5mm接口转换成N型、2.4mm接口等）
3672-071	87601微波助手（N型）	同轴转接器套装（N型接口转换成3.5mm、2.4mm接口等）
3672-062	上机柜选件	机柜安装结构件
3672-061	延伸工作台	用于测试时的桌面延伸，长´宽=500mm´350mm
3672-054	87233 USB功率探头	用于功率校准（50MHz～40GHz）
3672-053	87232 USB功率探头	用于功率校准（50MHz～26.5GHz）
3672-052	87231 USB功率探头	用于功率校准（10MHz～18GHz）
3672-051	87230 USB功率探头	用于功率校准（9kHz～6GHz）
3672-044	FF0CN0CL025.0 1.85mm戈尔测试电缆	用于整机测量（测试端1.85mm阴）适用于3672E
3672-043	FF0CN0CM025.0 1.85mm戈尔测试电缆	用于整机测量（测试端1.85mm阳）适用于3672E
3672-042	FE0BN0HQ025.0 2.4mm-2.92mm戈尔测试电缆	用于整机测量（测试端2.92mm阴）适用于3672C/D
3672-041	FE0BN0HR025.0 2.4mm-2.92mm戈尔测试电缆	用于整机测量（测试端2.92mm阳）适用于3672C/D
3672-040	FE0BN0HC025.0 2.4mm-3.5mm戈尔测试电缆	用于整机测量（测试端3.5mm阴）适用于3672C/D
3672-039	FE0BN0HB025.0 2.4mm-3.5mm戈尔测试电缆	用于整机测量（测试端3.5mm阳）适用于3672C/D
3672-038	FE0BN0AL025.0 2.4mm-N型戈尔测试电缆	用于整机测量（测试端N型阴）适用于3672C/D
3672-037	FE0BN0AH025.0 2.4mm-N型戈尔测试电缆	用于整机测量（测试端N型阳）适用于3672C/D
3672-036	FE0BN0BL025.0 2.4mm戈尔测试电缆	用于整机测量（测试端2.4mm阴）适用于3672C/D
3672-035	FE0BN0BM025.0 2.4mm戈尔测试电缆	用于整机测量（测试端2.4mm阳）适用于3672C/D
3672-034	FB0HA0AL025.0 3.5mm-N型戈尔测试电缆	用于整机测量（测试端N型阴）适用于3672A/B
3672-033	FB0HA0AH025.0 3.5mm-N型戈尔测试电缆	用于整机测量（测试端N型阳）适用于3672A/B
3672-032	FB0HA0HC025.0 3.5mm戈尔测试电缆	用于整机测量（测试端3.5mm阴）适用于3672A/B
3672-031	FB0HA0HB025.0 3.5mm戈尔测试电缆	用于整机测量（测试端3.5mm阳）适用于3672A/B
3672-025	20409 电子校准件	用于整机校准（10MHz～67GHz 1.85mm二端口）
3672-024	20405 电子校准件	用于整机校准（10MHz～20GHz 3.5mm四端口）
3672-023	20404 电子校准件	用于整机校准（10MHz～50GHz 2.4mm二端口）
3672-022	20403 电子校准件	用于整机校准（10MHz～26.5GHz 3.5mm二端口）
3672-021	20402 电子校准件	用于整机校准（300kHz～18GHz N型二端口）
3672-016	31123A 2.4mm机械校准件	用于整机校准（DC～50GHz）
3672-015	31123 2.4mm机械校准件	用于整机校准（DC～40GHz）
3672-014	20202 3.5mm机械校准件	用于整机校准（DC～9GHz）
3672-013	31121 3.5mm机械校准件	用于整机校准（DC～26.5GHz）
3672-012	31121A 3.5mm机械校准件	用于整机校准（DC～6GHz）
3672-011	31101 N型50Ω机械校准件	用于整机校准（DC～18GHz）
