5233D误码测试仪
型号：5233D
用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 5233D | 5233D误码测试仪（交流供电） / 3个业务插槽以及1个电源插槽 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D | 5233D误码测试仪 / 直流供电，4个业务插槽 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-016 | CXP3 接口板 75110Q / 支持 CXP3 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-015 | OSFP 接口板 75110P / 支持 OSFP 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-014 | QSFP-DD 接口板 75110N / 支持 QSFP-DD、QSFP、QSFP+、QSFP28 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-013 | SFP-DD 接口板 75110M / 支持 SFP-DD、SFP、SFP+、SFP28 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-012 | 功能板 75111B / 1.25Gbps～400Gbps 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-011 | DSFP 接口板 75110L / 支持 DSFP 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-010 | CXP 接口板 75110K / 支持 CXP、CXP2 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-009 | CFP8 接口板 75110H / 支持 CFP8 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-008 | CFP4 接口板 75110G / 支持 CFP4 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-007 | CFP2 接口板 75110F / 支持 CFP2 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-006 | CFP 接口板 75110E / 支持 CFP 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-005 | QSFP 接口板 75110D / 支持 QSFP、QSFP+、QSFP28 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-004 | XFP 接口板 75110C / 支持 XFP 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-003 | CSFP 接口板 75110B / 支持 CSFP 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-002 | SFP 接口板 75110A / 支持 SFP、SFP+、SFP28 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5233D-001 | 功能板 75111A / 100Mbps～400Gbps 光模块误码测试 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5 | 产品合格证 / 1 个 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4 | 5233D 误码测试仪用户手册 / 1 册 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 串口电缆 / 1 根 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 网线 / 1 根 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 驱动光盘 / 1 盘 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述
5233D误码测试仪主要用于光模块的误码性能测试。其主机采用标准2U机架式结构，支持RS232和以太网远程控制，配合选件具有比特误码测试、误码率眼图、电压拉偏、预加重控制、幅度控制、温度与功耗监测及DDM监视功能。选件接口板支持的接口速率在100Mbps～600Gbps范围内，支持NRZ和PAM4调制误码测试，适合于SFP、SFP+、SFP28、CSFP、XFP、QSFP+、QSFP28、CFP、CFP2、CFP4、CFP8、CXP、CXP2、DSFP、SFP-DD、SFP56、QSFP-DD、QSFP56、OSFP、CXP3等多种光模块的研制和生产测试。
功能特点
主要特点

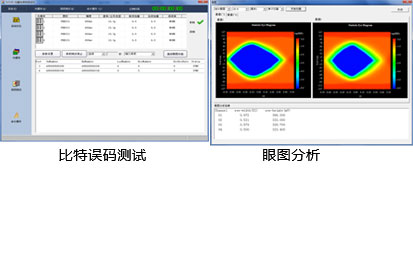

比特误码测试与眼图分析
支持比特误码和眼图分析功能，支持27-1 、29-1、211-1、215-1、220-1、223-1、231-1等PRBS图形；支持非帧与成帧两种数据类型。

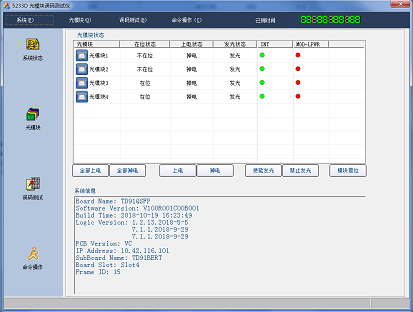

光模块控制及系统信息
可对载板中插入的光模块单独操作，包括上电、掉电、发光、复位等，可显示系统信息及光模块类型。

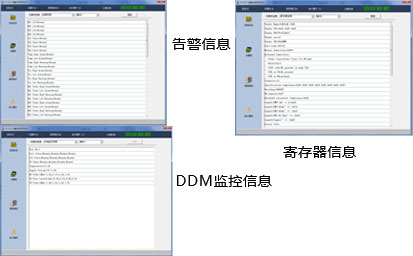

光模块信息查看
具有全面的信息查询功能，支持告警信息、光模块寄存器信息、DDM监控信息查看。
技术指标
-
机箱尺寸：宽×高×深（mm）：500×89×500（+5%）
-
支持光模块类型：CFP、CFP2、CFP4、CFP8、CSFP、CXP、CXP2、DSFP、QSFP、QSFP+、QSFP28、SFP、SFP+、SFP28、XFP
-
机箱最大装入功能板数量：4
-
支持协议类型：100G OTN、40GE、100GE
-
测试速率范围：100Mbps～400Gbps
-
误码测试图形：27-1、29-1、211-1、215-1、220-1、223-1、231-1，可反向
-
远程控制端口类型：4个RS232端口和2个以太网端口
-
光模块工作电压、电流与功耗测试
-
具有DDM监视功能，通过I2C或MDIO接口对光模块进行控制和状态读取
-
具有眼图扫描功能
-
命令式远程控制，适合定制自动化测试
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 5233D | 5233D误码测试仪（交流供电） | 3个业务插槽以及1个电源插槽 |
| 5233D | 5233D误码测试仪 | 直流供电，4个业务插槽 |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 5233D-016 | CXP3 接口板 75110Q | 支持 CXP3 光模块误码测试 | |
| 5233D-015 | OSFP 接口板 75110P | 支持 OSFP 光模块误码测试 | |
| 5233D-014 | QSFP-DD 接口板 75110N | 支持 QSFP-DD、QSFP、QSFP+、QSFP28 光模块误码测试 | |
| 5233D-013 | SFP-DD 接口板 75110M | 支持 SFP-DD、SFP、SFP+、SFP28 光模块误码测试 | |
| 5233D-012 | 功能板 75111B | 1.25Gbps～400Gbps 光模块误码测试 | |
| 5233D-011 | DSFP 接口板 75110L | 支持 DSFP 光模块误码测试 | |
| 5233D-010 | CXP 接口板 75110K | 支持 CXP、CXP2 光模块误码测试 | |
| 5233D-009 | CFP8 接口板 75110H | 支持 CFP8 光模块误码测试 | |
| 5233D-008 | CFP4 接口板 75110G | 支持 CFP4 光模块误码测试 | |
| 5233D-007 | CFP2 接口板 75110F | 支持 CFP2 光模块误码测试 | |
| 5233D-006 | CFP 接口板 75110E | 支持 CFP 光模块误码测试 | |
| 5233D-005 | QSFP 接口板 75110D | 支持 QSFP、QSFP+、QSFP28 光模块误码测试 | |
| 5233D-004 | XFP 接口板 75110C | 支持 XFP 光模块误码测试 | |
| 5233D-003 | CSFP 接口板 75110B | 支持 CSFP 光模块误码测试 | |
| 5233D-002 | SFP 接口板 75110A | 支持 SFP、SFP+、SFP28 光模块误码测试 | |
| 5233D-001 | 功能板 75111A | 100Mbps～400Gbps 光模块误码测试 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 5 | 产品合格证 | 1 个 | |
| 4 | 5233D 误码测试仪用户手册 | 1 册 | |
| 3 | 串口电缆 | 1 根 | |
| 2 | 网线 | 1 根 | |
| 1 | 驱动光盘 | 1 盘 |
