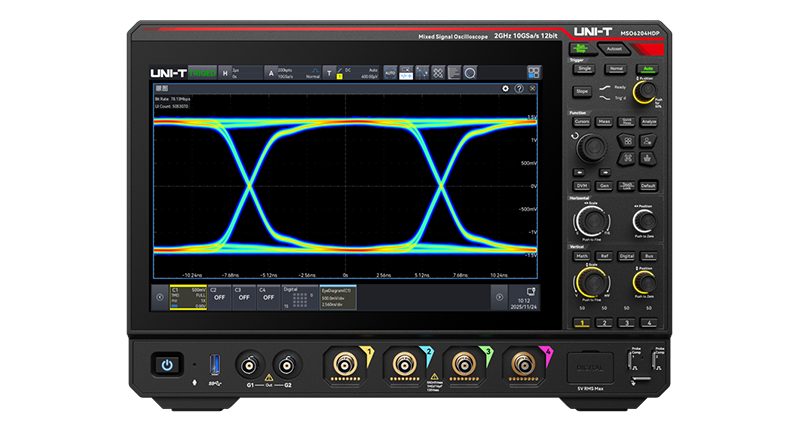

MSO6000HDP系列高分辨率示波器，在紧凑“X”型机身内汇聚尖端性能。其硬件搭载12位ADC，2GHz带宽、10GSa/s采样率与1Gpts/通道存储深度，以每秒200万波形的极限捕获率，确保信号无遗。本机更集电源、时序、协议分析及抖动眼图、USB及以太网标准合规性测试于一体，成为一站式调试平台，显著提升工程师从信号观测到标准验证的全流程效率。
性能突破
相对于5000HD全方位升级
-带宽提升100%
-采样率提升100%
-存储深度提升100%
-捕获率提升30%
-ARM 算力提升400%
-FFT 点数提升至 10Mpts
-眼图80万UI 小于1s
-流畅度提升 300%
抖动分析和眼图
全方位化无形为可视，精准定位抖动根源，一键合规性报告

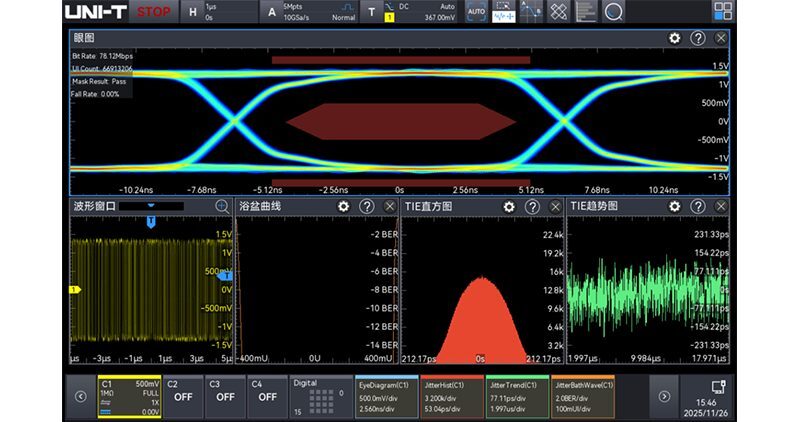

-抖动分析视图：趋势图、直方图、频谱图、浴盆曲线
-抖动测量：TIE、Cycle-Cycle抖动、周期抖动、TJ、RJ、DJ、DDJ、DCD

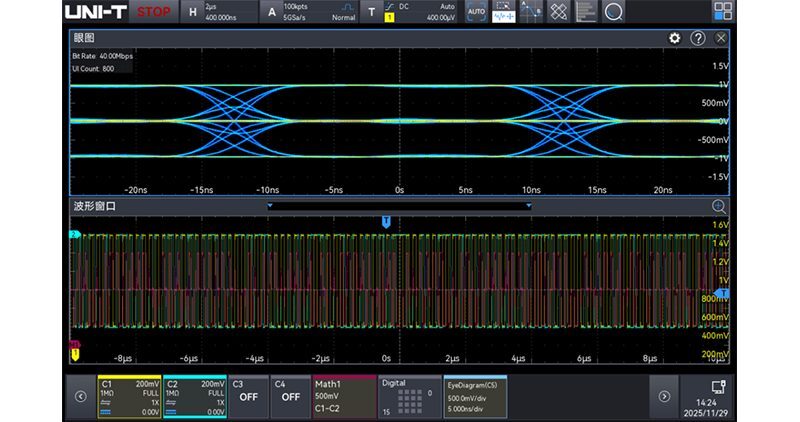

-眼图：支持NRZ以及多种PAM-N调制信号
协议一致性分析
化繁为简，一站式完成可靠性测试与合规性报告<br />

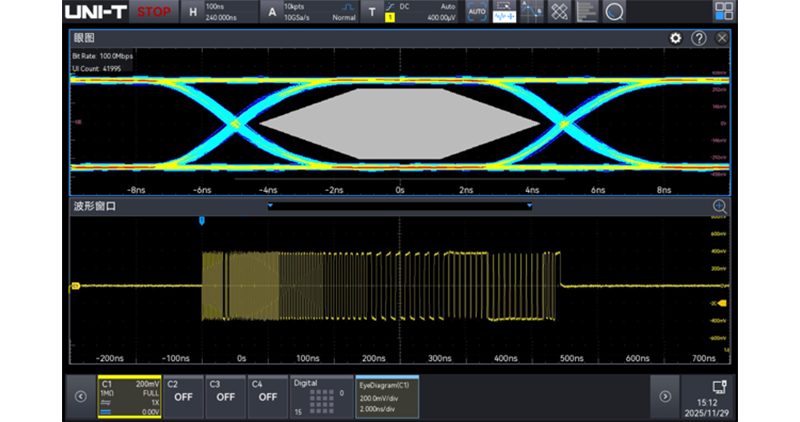

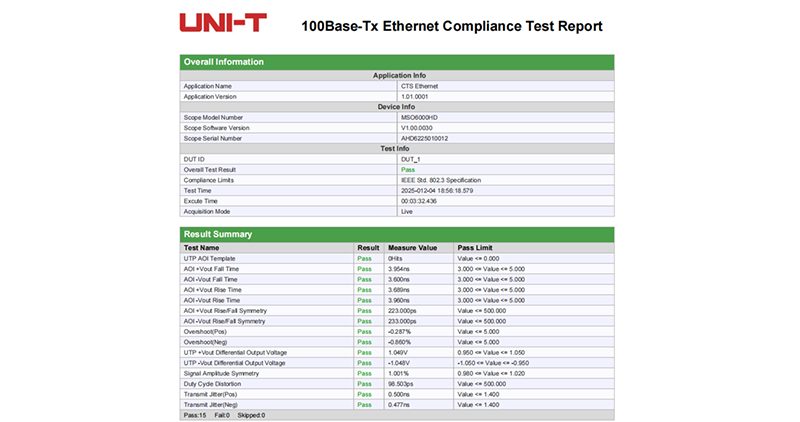

支持高速串行协议信号合规性测试
-USB2.0
-100/1000M工业以太网
-100/1000M车载以太网
分析功能更全面
分析能力全方位增强，提供跨电源、数据与信号完整性领域的端到端专业解决方案
-电源分析 14 种
输入分析：电源质量、谐波分析、浪涌电流
输出分析：纹波分析、调制分析、电源效率，启动/关闭时间、瞬态响应
开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻
频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR)
-协议分析 15种
嵌入式：RS-232/422/485/UART、I2C、SPI、
AudioBus(IIS ,LJ,RJ,TDM)、I3C
汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT

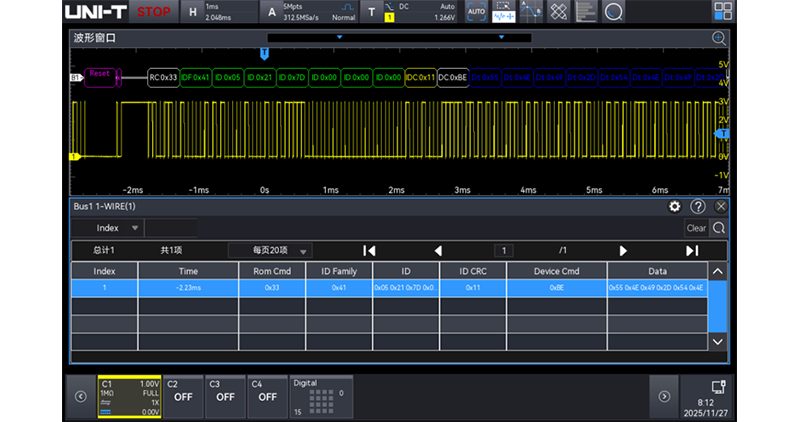

传感器 &RFID：Manchester、1-WIRE
航空航天：MIL-STD-1553、ARINC429
-时序分析 8种

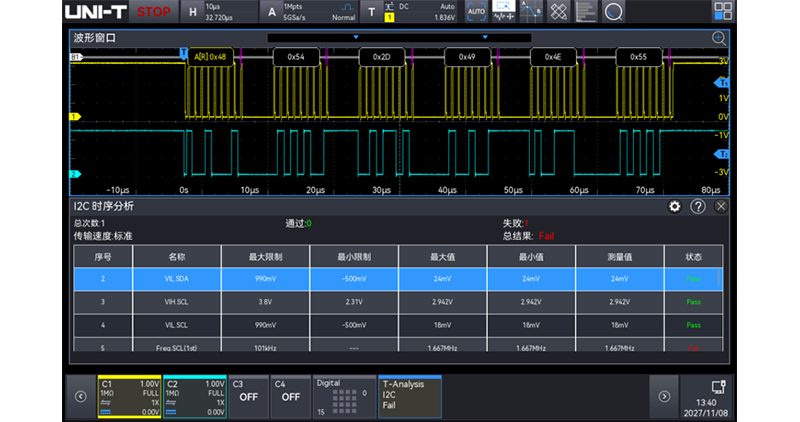

UART、I2C、SPI 、CAN 、IIS 、Reset、Switch 、LIN
型号与技术参数
| 模拟通道数 | 4 |
|---|---|
| 模拟带宽 | 2GHz/1GHz |
| 最高实时采样率 | 10GSa/s |
| 最大存储深度 | 1Gpts |
| 最高波形捕获率 | 2,000,000wfms/s |
| 数字通道 | 16(opt.) |
| 信号源 | 50MHz,2CH (opt.) |
型号对比
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 信号源 |
|---|---|---|---|---|---|---|---|
| MSO6204HDP | 4 | 2GHz | 10GSa/s | 1Gpts | 2,000,000 wfms/s | 16(opt.) | 50MHz,2CH (opt.) |
| MSO6104HDP | 4 | 1GHz | 10GSa/s | 1Gpts | 2,000,000 wfms/s | 16(opt.) | 50MHz,2CH (opt.) |
产品视频
常见问答
两个测试的波形，如果波形向左或向右移动，测试结果都将会发生变化，从而RMS值随之改变
例如: 220V交流有效值=220*2.82≈620Vpp峰峰值
60V峰峰值=60/2.828≈21Vrms
28.28V峰值=28.28/1.414=20Vrms
普通模式：连续采集波形，一次触发，捕获一个波形，然后进行数据处理, 显示，再准备下一次触发。数据处理和显示占用了大量时间，形成较长“死区时间”
MSO7000X UPO7000L及MSO8000HD单独设有开启的顺序模式的开关。其他示波器系列在波形录制情况下可自动激活顺序采集模式，没有单独设置顺序模式的开关。
