规格型号价格
规格参数
产品简介
UDP3000C线性直流电源，三路独立输出，两组30V/3A/5A可调输出，一路固定可选输出：电压1.8V/2.5V/3.3V/5V（可微调），电流3A，具有CV与CC模式，短路与过压保护功能，满足多样化的测试需求。

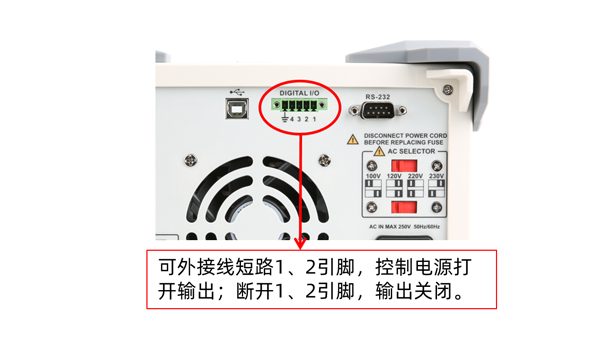

远程控制DIGITAL I/O接口
可通过DIGITAL I/O端子分别实现远程控制电源CH1/CH2通道的输出与关闭。

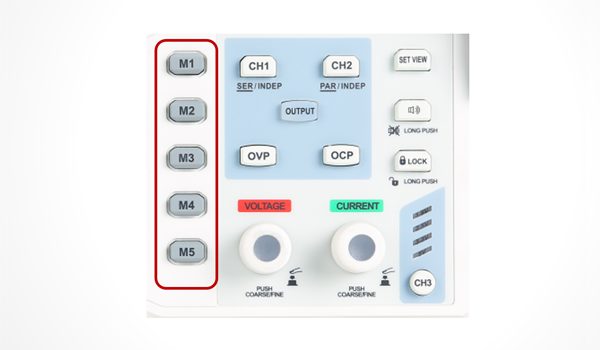

五组设置保存与调用
M1~M5五组设置保存与调用，长按存储，短按调用，让测试工作高效便捷。

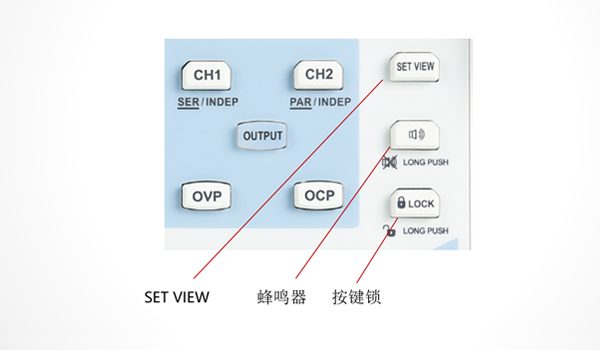

蜂鸣器开关及按键锁定功能、关机记忆功能、SET VIEW功能
蜂鸣器开关：根据工作环境选择开关蜂鸣器 按键锁定功能：正常工作过程防止误触碰、误设置关机记忆功能：下次开机恢复上次保存的设置值 SET VIEW功能：一键调用预设值

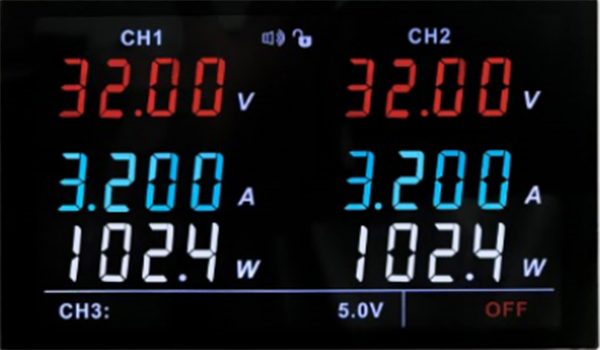

四位电压/电流/功率高精度显示
电压/电流/功率显示分辨率：10mV/1mA/100mW
型号与技术参数
| 通道数 | 4 |
|---|---|
| 最大输出功率 | 347W |
| 最大输出电压 | 30V |
型号对比
| 型号 | 通道数 | 最大输出功率 | 最大输出电压 |
|---|---|---|---|
| UDP3303C | 4 | 219W | 0~30V |
产品视频
UDP3000C系列 线性直流电源
入门教程-1 监视器功能
入门教程-2 波形显示
入门教程-3 录制器功能
入门教程-4 数据存储
入门教程-5 一键串并联
入门教程-6 远端补偿
入门教程-7 预设值功能
常见问答
电源电压设置24V，电流设置4~5A，接上负载输出后，电源显示24V，但负载上只有23V多一点，而且用万用表测出来也是23V多一点，这个是不是电源有问题呢？
Version:0.9 StartHTML:0000000128 EndHTML:0000001089 StartFragment:0000000164 EndFragment:0000001053 SourceURL:about:blank 这是一个正常的导线压降现象，电源输出24V，4~5A后，需要经过导线，再到负载。假设导线有0.1Ω的电阻，就会有0.4~0.5V的压降，负载上自然达不到24V。因此，建议使用尽量短和粗的导线；或者使用带有远端测量（UDP6720系列）进行补偿的电源。
按下键盘时没有反应？
查看键盘是否被锁定，找到带有“LONG PUSH”标旋钮，长按后解除锁定即可
电源无法开机？
查看国标插座下方的保险丝是否熔断，如果熔断需要更换。
电源输出的电压电流会变化，与设置的电压电流值不一致？
电源输出后电压电流显示会根据负载工作时使用的电压电流的变化而变化，可调节电压或电流旋钮观看未输出前设定的预置值。
电源设置成用电器的工作电压电流输出，却无法启动用电器（例：电源替代电瓶供电）？
部分用电器属于容性或者感性负载，启动电流远大于工作电流。
如何恒压输出模式或恒流输出模式？
恒流输出: 电源设置限制电流值小于负载所消耗的电流值时,电源处于工作恒流模式。I设＜I负
恒压输出: 电源设置限制电流值大于负载所消耗的电流值时,电源处于工作恒压模式。I设＞I负
恒压输出: 电源设置限制电流值大于负载所消耗的电流值时,电源处于工作恒压模式。I设＞I负
可编程直流电源的显示分辨率, 编程分辨率, 回读分辨率分别指什么？
显示分辨率指的是电源屏幕可显示最小电压, 电流的位数。
编程分辨率指的是电源通过上位机电脑可设置的最小电压, 电流。
回读分辨率指的是机器内部回读的最小电压, 电流。
编程分辨率指的是电源通过上位机电脑可设置的最小电压, 电流。
回读分辨率指的是机器内部回读的最小电压, 电流。
电源调整率与负载调整率的区别？
电源调整率是指输入电压对输出电压的影响，而负载调整率是指负载变化对输入电压的影响
关于PPM
PPM是英文part per million的缩写，表示百万分之几。用于描述电压基准（Voltage reference）的温度漂移值大小。对于基准电压而言，1ppm/℃表示当环境温度在某个参考点（通常是25℃）每变化1℃，输出电压偏离其标称值的百万分之一
例如: 某电压基准标称值为2.5V，TC为±10ppm/℃，那么当环境温度在25℃基础上每变化1℃和10℃时，其输出电压将变为:
2.5V±10ppm/℃X1℃=2.5V±0.000025V
2.5V±10ppm/℃X10℃=2.5V±0.00025V
例如: 某电压基准标称值为2.5V，TC为±10ppm/℃，那么当环境温度在25℃基础上每变化1℃和10℃时，其输出电压将变为:
2.5V±10ppm/℃X1℃=2.5V±0.000025V
2.5V±10ppm/℃X10℃=2.5V±0.00025V
关于准确度Accuracy和分辨率Resolution？
分辨率: 例如一把直尺最小刻度为1mm，也就是测量的尺寸最小为1mm而测量不出比1mm更小的数字，1mm就是它的最小分辨率
准确度: 已知一个物体标称实际是100mm，然而去测的数据是105mm，相差的5mm跟100mm的比值就是准确度的误差百分比(105-100)/100=0.05。准确度也就是测量结果与真实数值之间的误差
精密度Precision: 已知一个物体标称实际是100mm，测了5次，分别是102,105,106,108,109.这些数据和真实的100mm之间的差值都比较小，说明精密度不错。
准确度: 已知一个物体标称实际是100mm，然而去测的数据是105mm，相差的5mm跟100mm的比值就是准确度的误差百分比(105-100)/100=0.05。准确度也就是测量结果与真实数值之间的误差
精密度Precision: 已知一个物体标称实际是100mm，测了5次，分别是102,105,106,108,109.这些数据和真实的100mm之间的差值都比较小，说明精密度不错。
UDP3000C/S如何输出正负电压±12V？
输出正负电压都是相对参考点而言，首先将CH1正极输出端和CH2负极输出端连接串联，选择大地作为参考点将CH1和CH2连接大地，由于正极跟大地连接为0，此时用万用表测试CH1负极到参考点的电压为-12V，同理测试CH2正极于参考点的电压为+12V
