产品简介
数字源表是集精密可编程电压、电流输出与高精度电压、电流、电阻同步测量于一体的集成化测试仪器。支持四象限工作，既能作为激励源对外供电，也可充当负载吸收电能；具备宽量程、高分辨率、低噪声的特点，可实现 I-V 曲线扫描等功能；单台即可替代多种传统电学仪器。广泛应用于半导体（如集成电路/光器件光模块/分立器件）、材料科学、储能、光伏、物联网等多个领域的研发及生产测试。

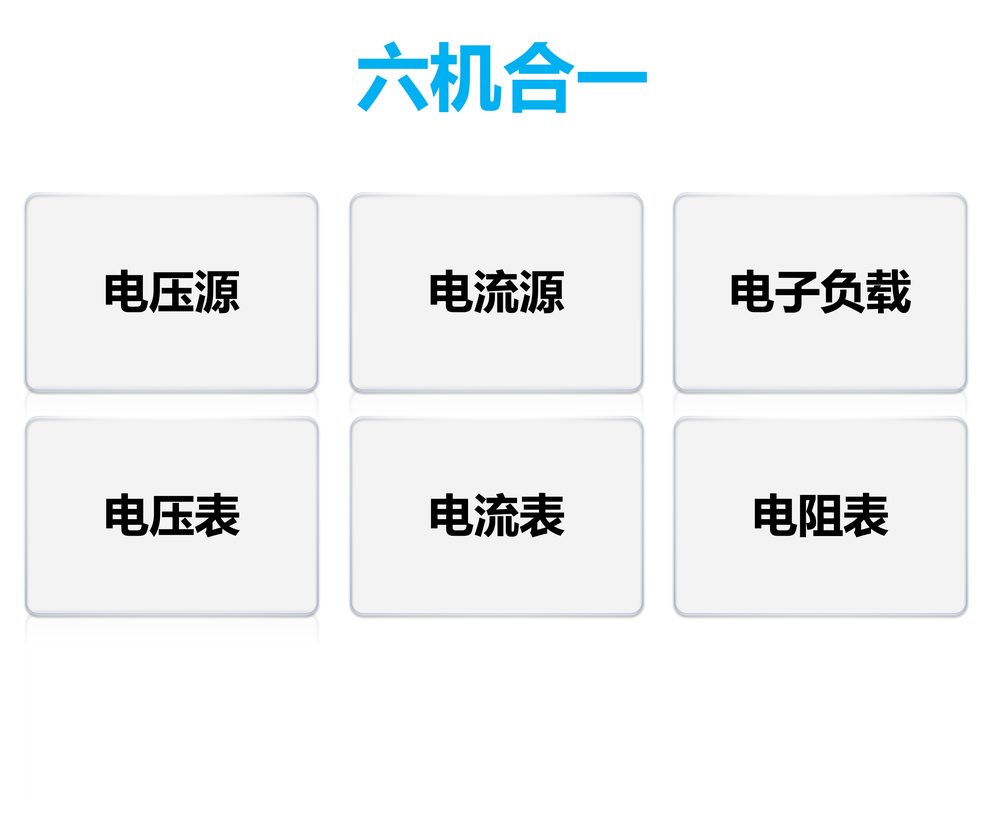

六机合一的一体化设计
六机合一
集成电压源、电流源、电子负载、电压表、电流表、电阻表六大核心功能。
全场景覆盖
一台即可满足电源输出、负载模拟、多参数测量等测试需求。
高效省成本
简化测试流程，节省空间与成本，适用于研发、生产、质检的一站式解决方案。

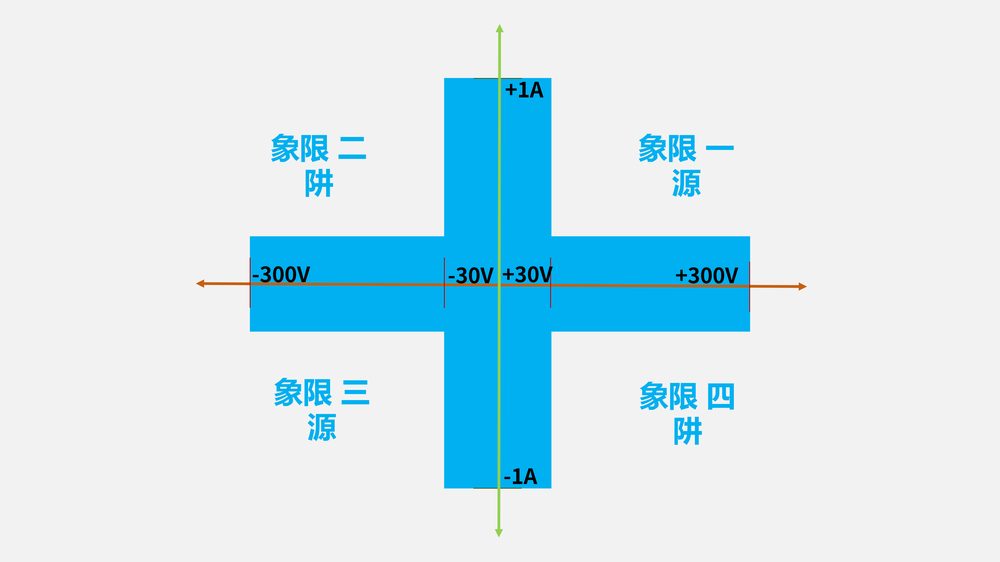

全能四象限 覆盖多场景测试
全能四象限
±300V / ±1A，源、阱、测量三合一。
一机通测
电源输出、负载模拟、多参数测量全流程覆盖。
高效精准
专为电子研发与产线测试提供一体化解决方案。
三种专业扫描模式
全面覆盖多元测试需求

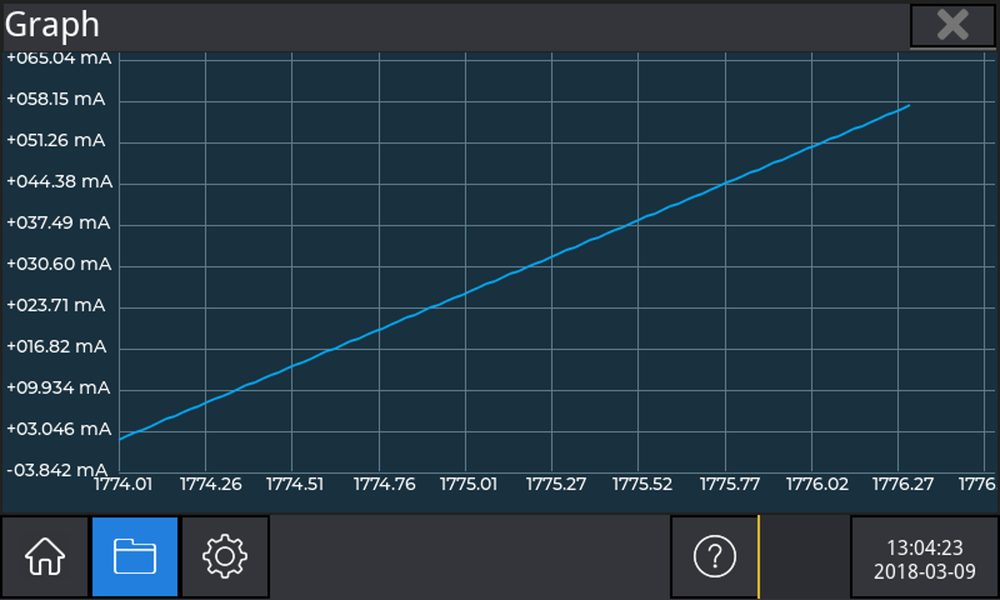

-线性扫描：等步长均匀测试，适合常规元器件IV特性分析。

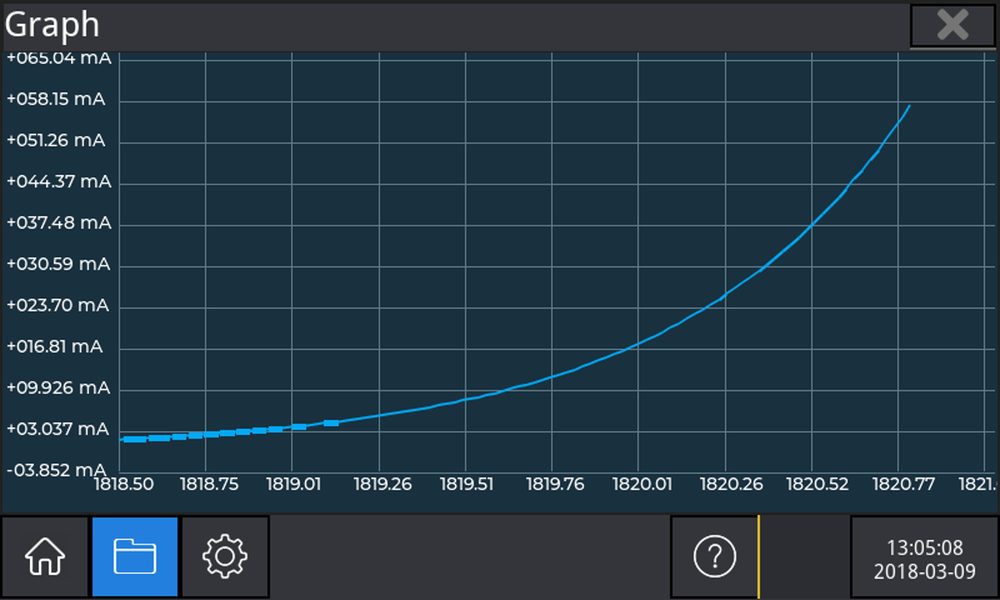

-对数扫描：宽范围非线性扫描，精准覆盖高低阻、宽电压等多量程场景。
-列表扫描：自定义任意测试点，灵活模拟复杂工况，满足定制化需求。
为研发、质检提供强大的扫描测试能力。
内置三重核心数学运算功能
三重核心数学运算，仪器本地就可以进行三种数据的实时转换

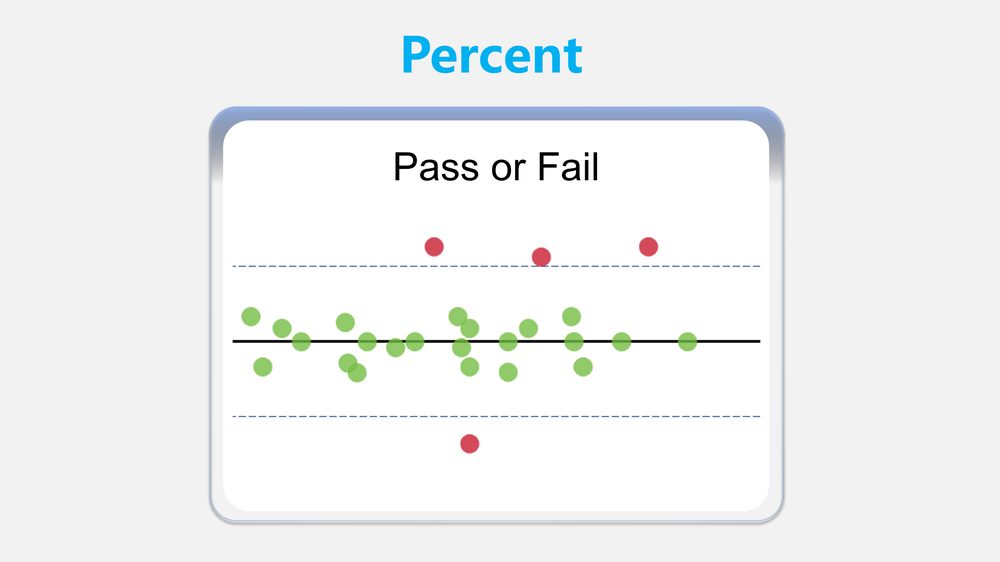

Percent 百分比运算：快速完成Pass/Fail判定，直观呈现测试结果。

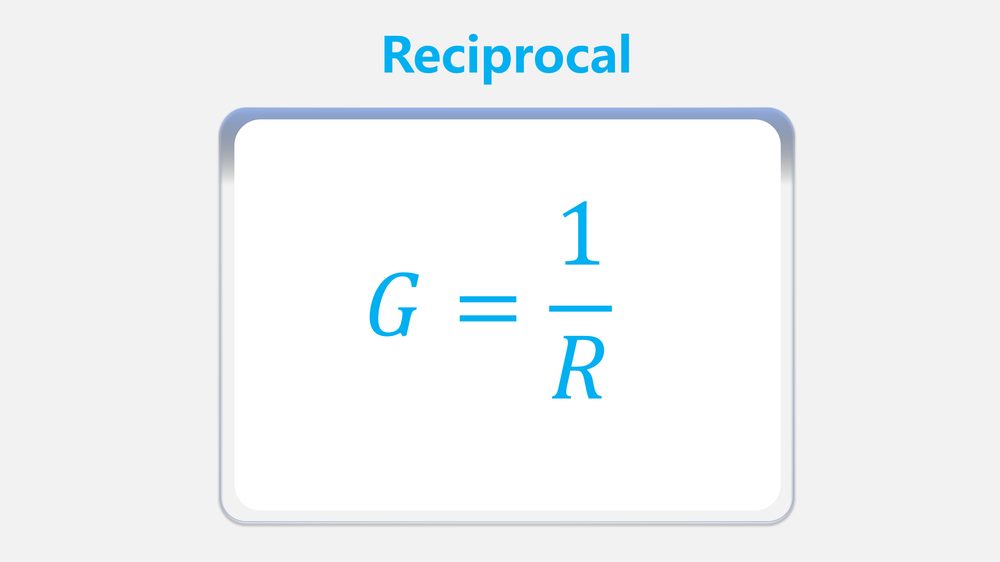

Reciprocal 倒数运算：直接实现电阻R到电导G(G=1/R)的转换。
mx+b 线性变换：实现电压(U)到温度(℃/℉)的精准换算。
内置算法一步到位处理数据，无需额外计算。

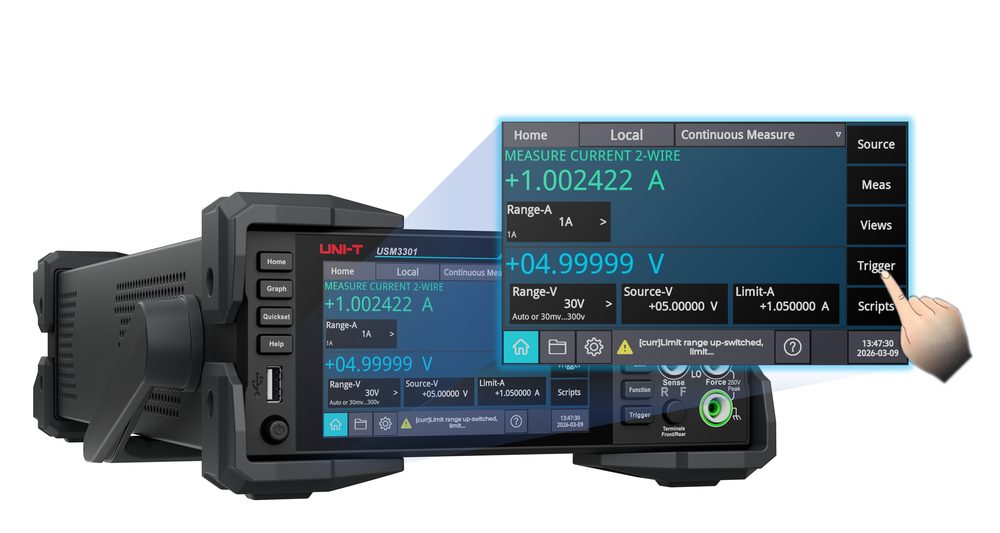

极致的人性化交互体验
-5英寸高清触摸屏，操作直观便捷
-2U 标准机箱高度，完美适配机柜集成
-前后面板双输出，前香蕉头适配快速测试，后三同轴满足高精度测量需求
-配备 USB、LAN、数字 I/O、GPIB 等丰富接口
-兼容 SCPI 标准协议，轻松实现自动化测试与系统集成
兼顾手动操作的便捷性与自动化测试的扩展性，全方位满足研发与产线的多元测试需求。

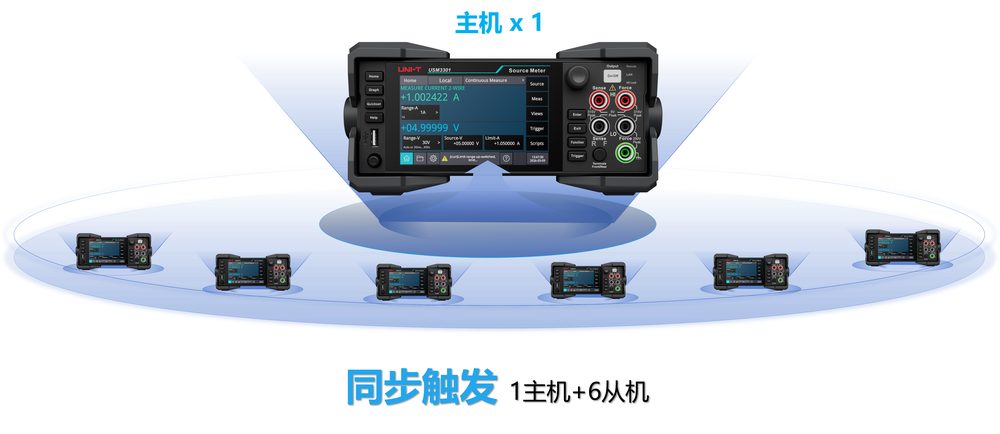

支持1主机 + 6从机同步触发功能
一台主机可统一管控6台从机，实现时间同步、信号同步、测试同步。
轻松搭建多通道并行测试系统
大幅提升多器件、多工位的批量测试效率
完美适配自动化产线与多通道并行测试场景。
型号与技术参数
| 分辨率 | 6½源+6½表 |
|---|---|
| 基本测试精度 | 0.012% |
| 最小编程及测量分辨率 | 10fA/10nV |
| 最大采样速率 | 50kS/s |
| 最大输出 | 300V/1A/30W |
型号对比
| 型号 | 分辨率 | 基本测试精度 | 最小编程及测量分辨率 | 最大采样速率 | 最大输出 |
|---|---|---|---|---|---|
| USM3301 | 6½源+6½表 | 0.012% | 10fA/10nV | 50kS/s | 300V/1A/30W |
