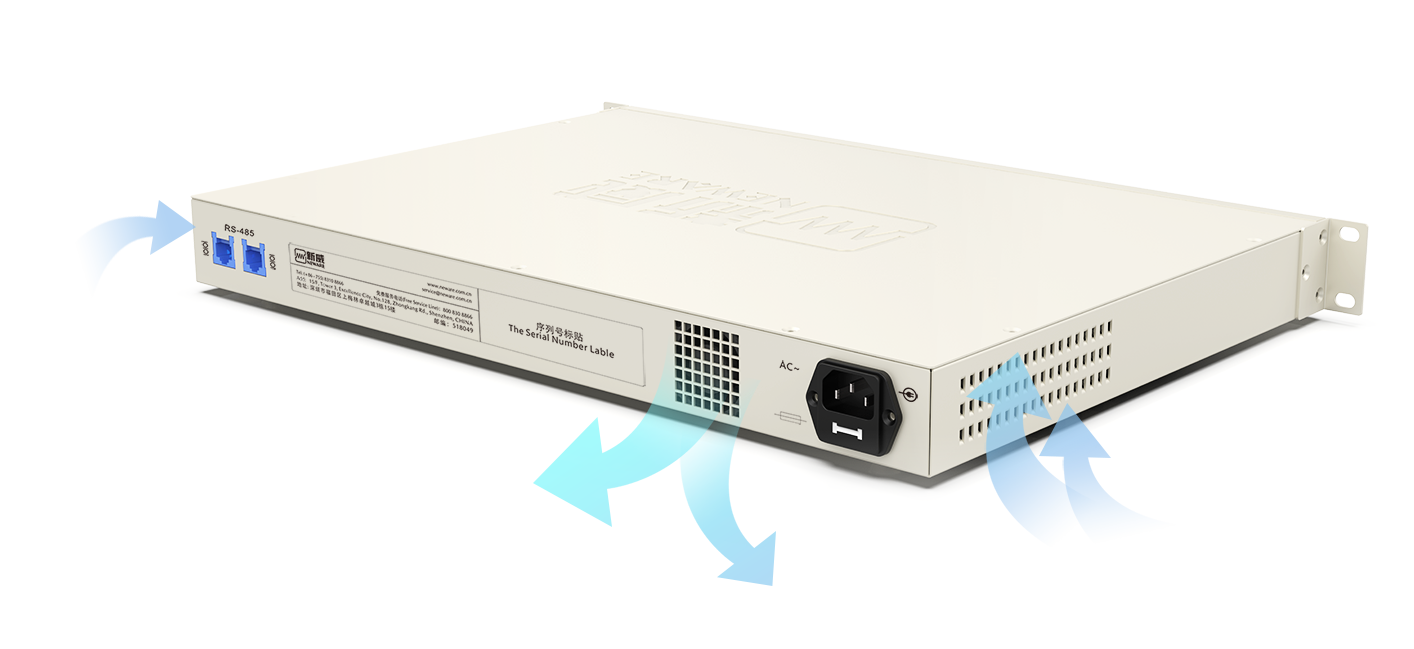

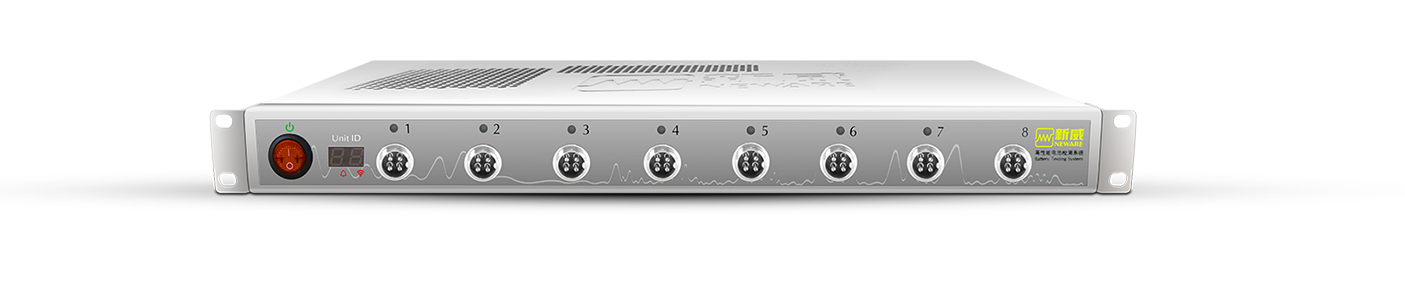

CT-4008Q-50mA 四量程扣式电芯

Name: CT-4008Q-50mA 四量程扣式电芯
Brand: NEWARE
SKU: CT-4008Q-50mA
Availability: InStock

型号：CT-4008Q-50mA

分类国货精品 > NEWARE > CT/CE-4000系列

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

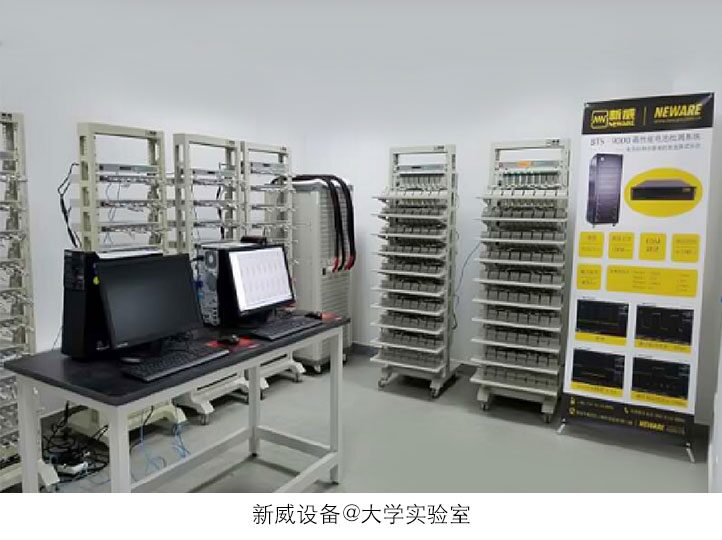

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

CT-4008Q-50mA 四量程扣式电芯

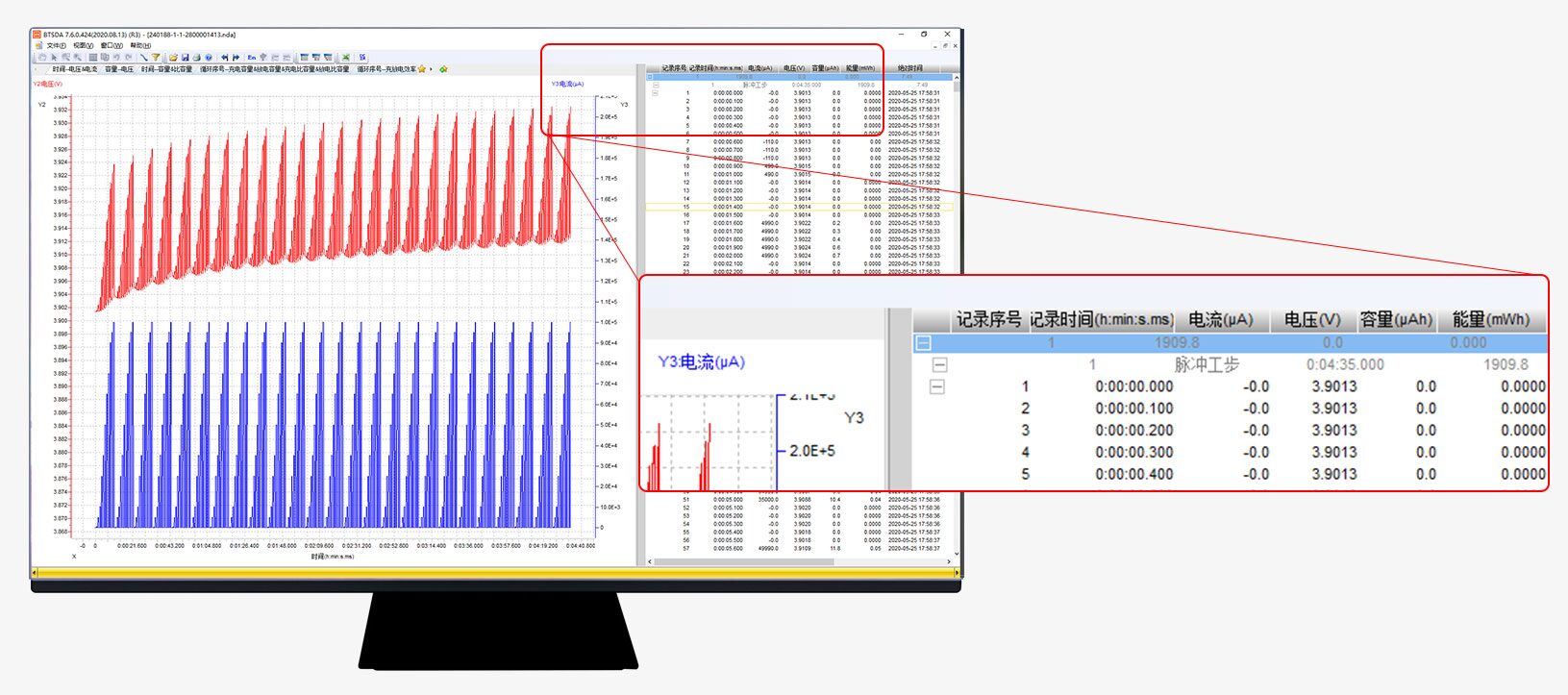

· 10Hz 数据记录

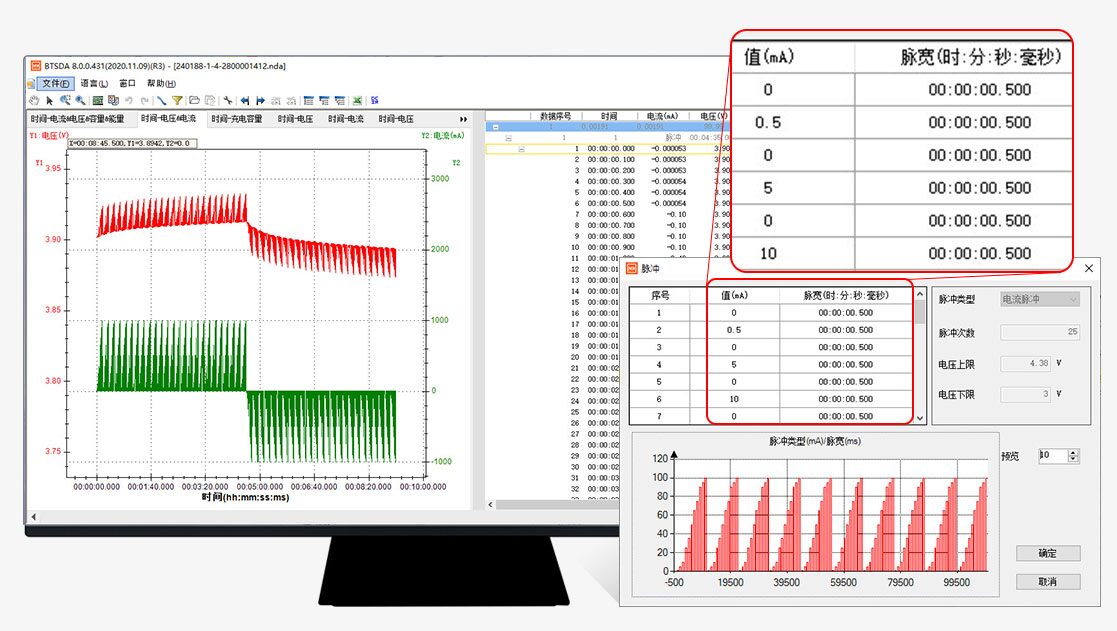

· 500ms 脉冲宽度

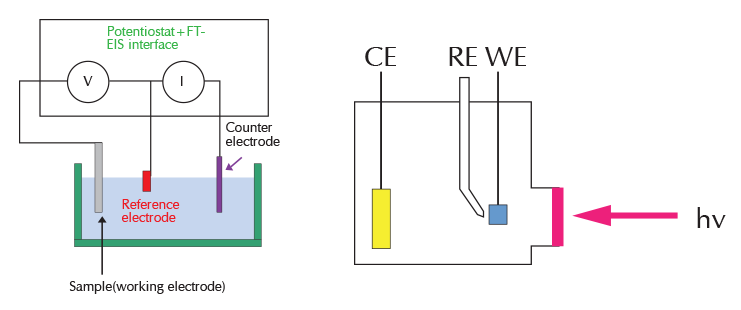

· 三电极测试

· 倍率充放电测试

· μA级电流单位

· dQ/dV 曲线

· DCIR

· 0.01%FS 精度

· 四量程

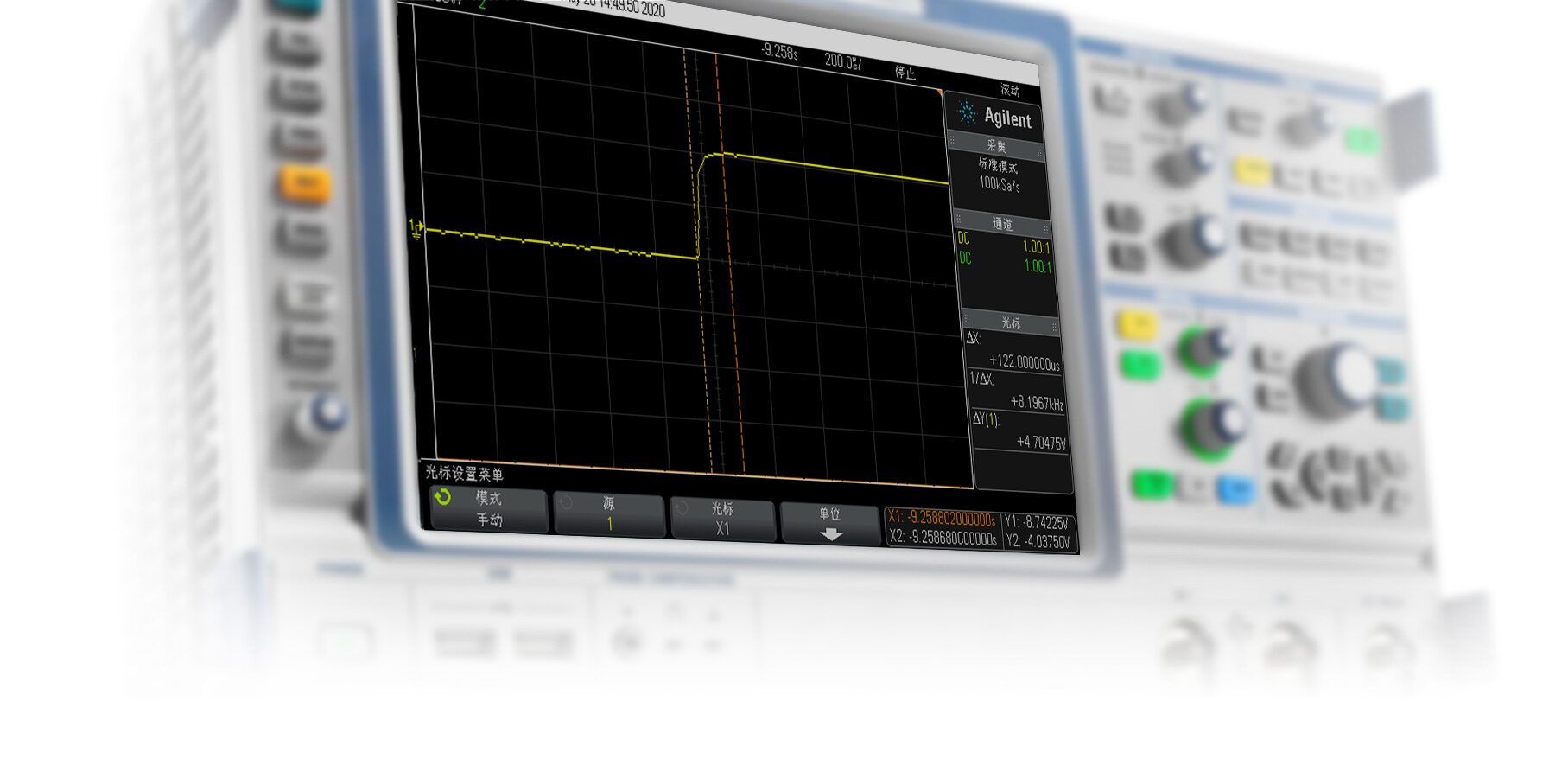

· ≤500μs/1ms 响应时间

CT-4008Q-5V50mA-HWX 四量程扣式电池测试仪技术规格

技术参数

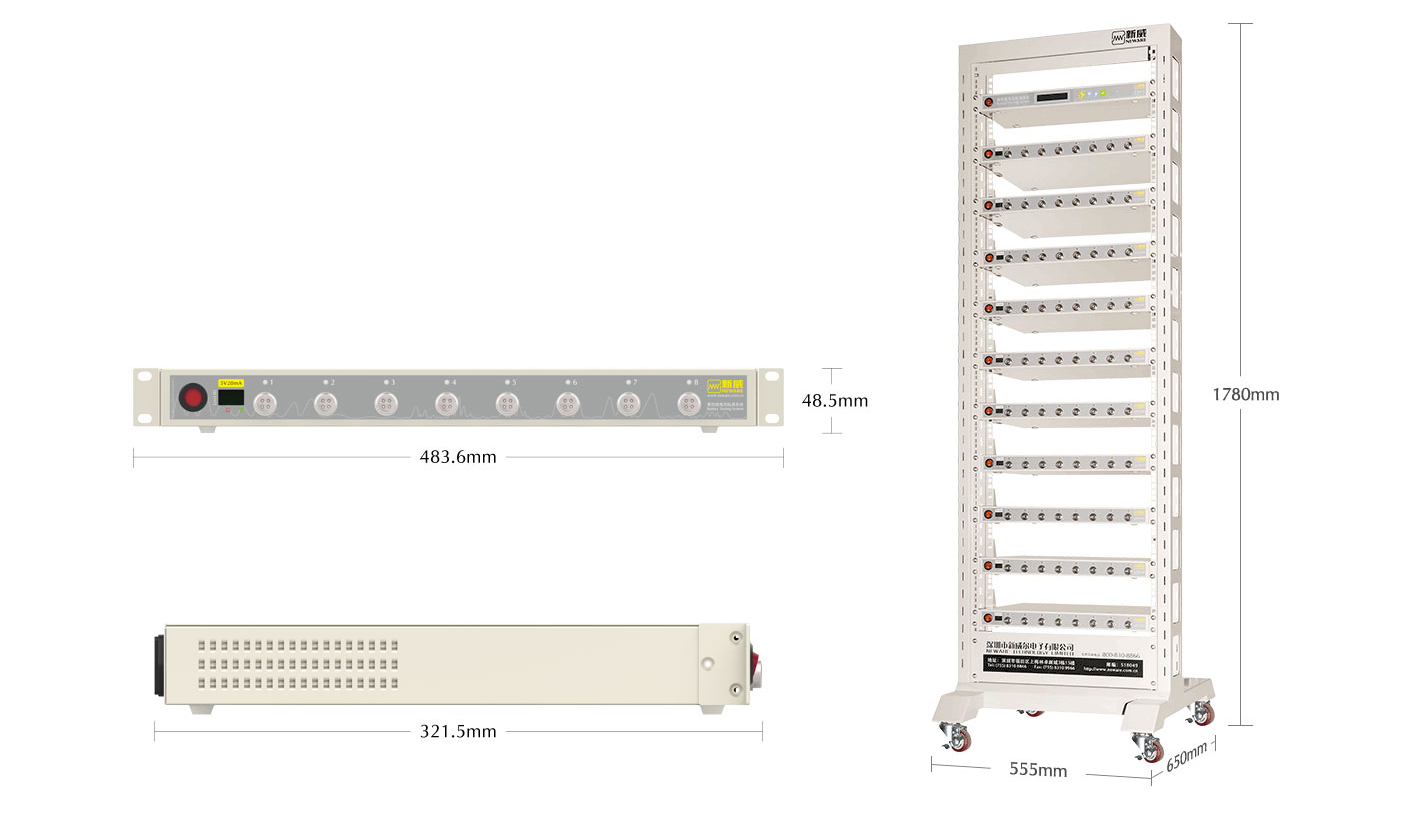

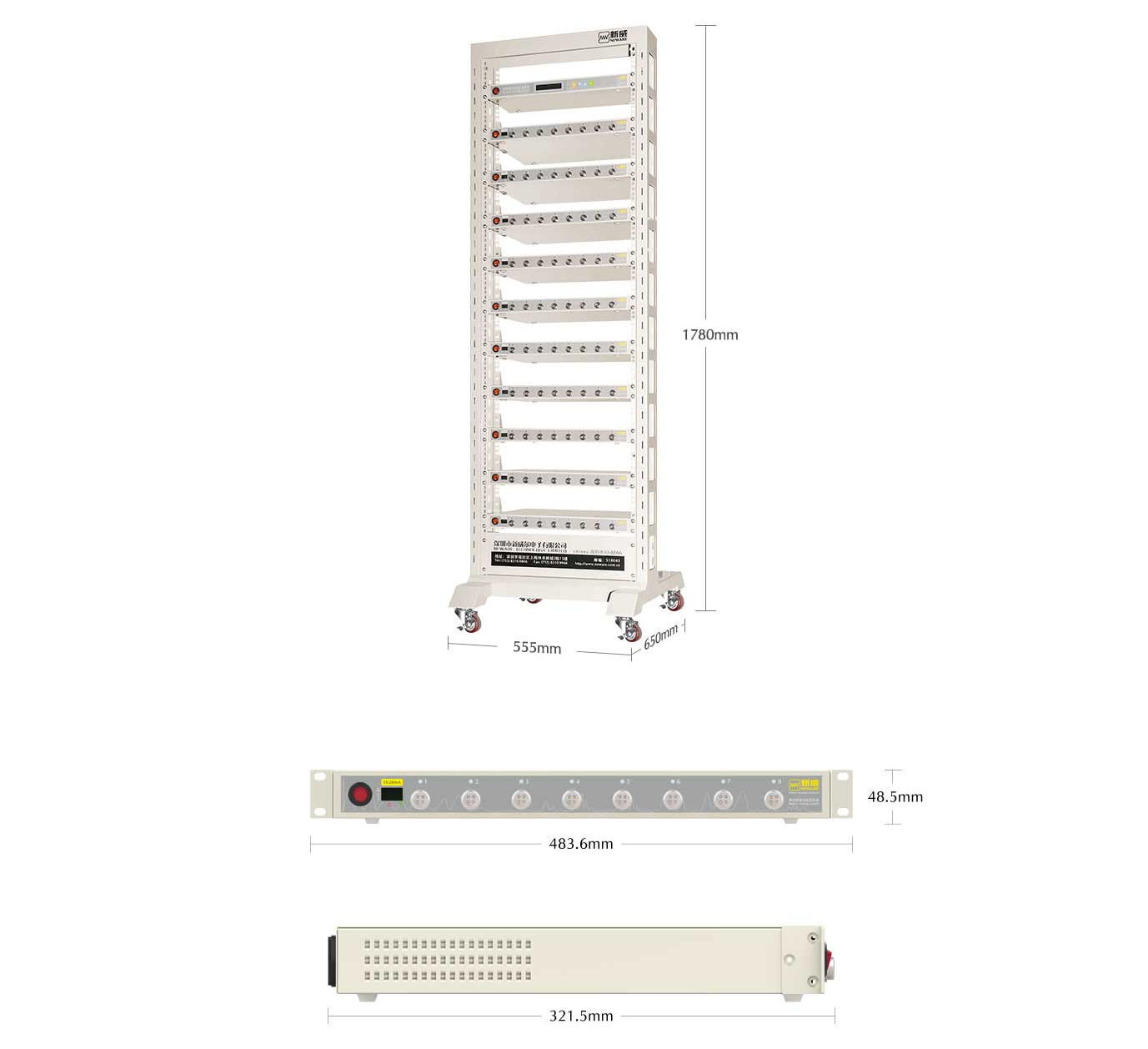

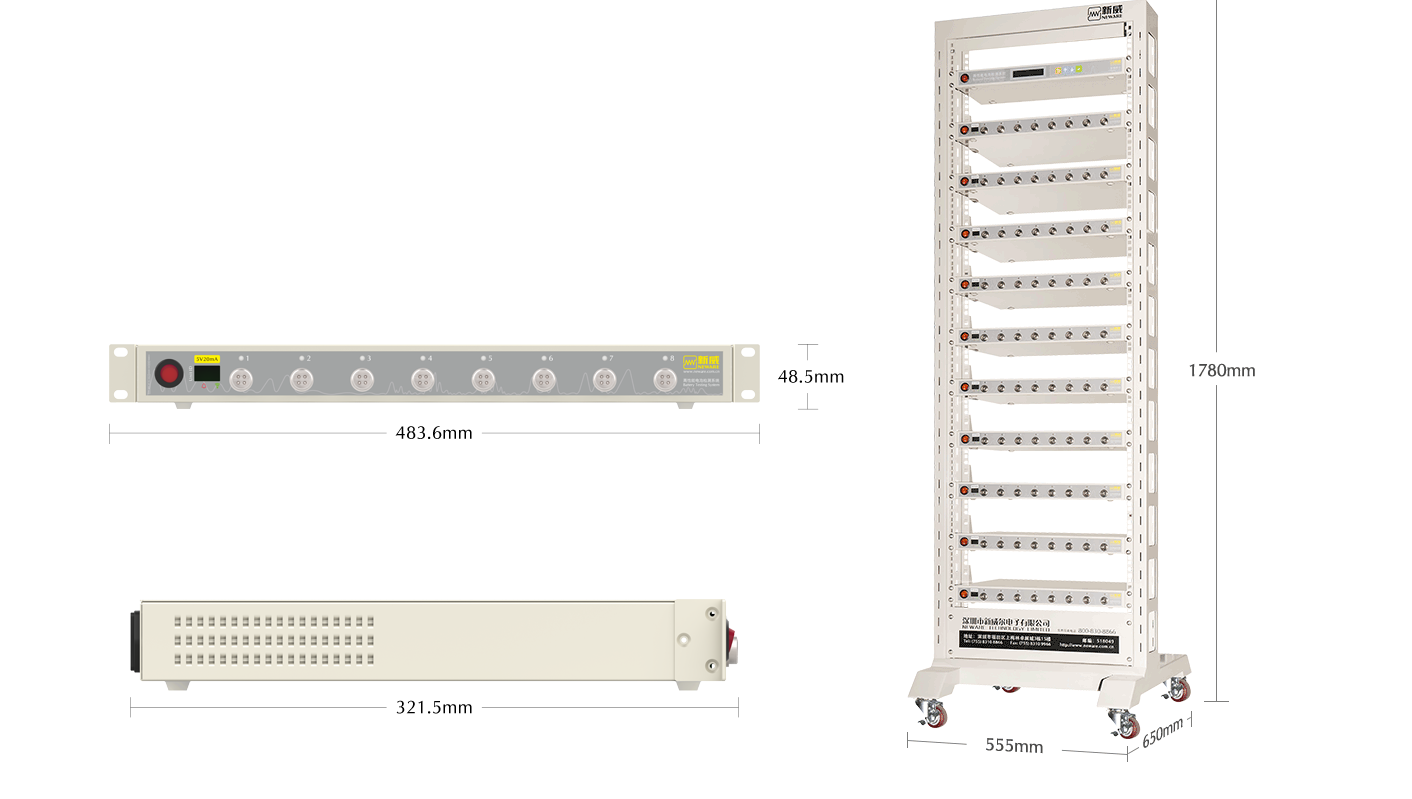

每单元机箱尺寸（WDH）(mm)	1U（19"），483.6321.548.5 (mm)
常规物料编码	CT-4008Q-5V50mA-HWX
输入电源	AC 110V/220V ±10% / 50Hz
输入有功功率	20W
分辨率	AD：24bit；DA：16bit
输入阻抗	≥1GΩ
电压	恒压电压范围控制：10mV~5V；最低放电电压：-5V；精度：± 0.02% of FS；稳定度：0.04% of FS；
电流	量程范围：① 0.1mA；② 1mA； ③ 10mA； ④ 50mA 精度：± 0.02% of FS；恒压截止电流：0.1μA；1μA；10μA；50μA 稳定度：0.04% of FS；
功率	单通道最大输出功率：0.25W；稳定度：0.08% of FS；
时间	电流响应时间(10%FS~90%FS)：≤1ms (10% ~ 90% of FS)；充放电转换时间：≤40ms (-90% ~ 90% of FS)；工步时间范围：① ≤(365*24)小时/工步；② 时间格式支持00：00：00：00(h、min、s、ms)；采样频率：10Hz（最小时间间隔：100ms）

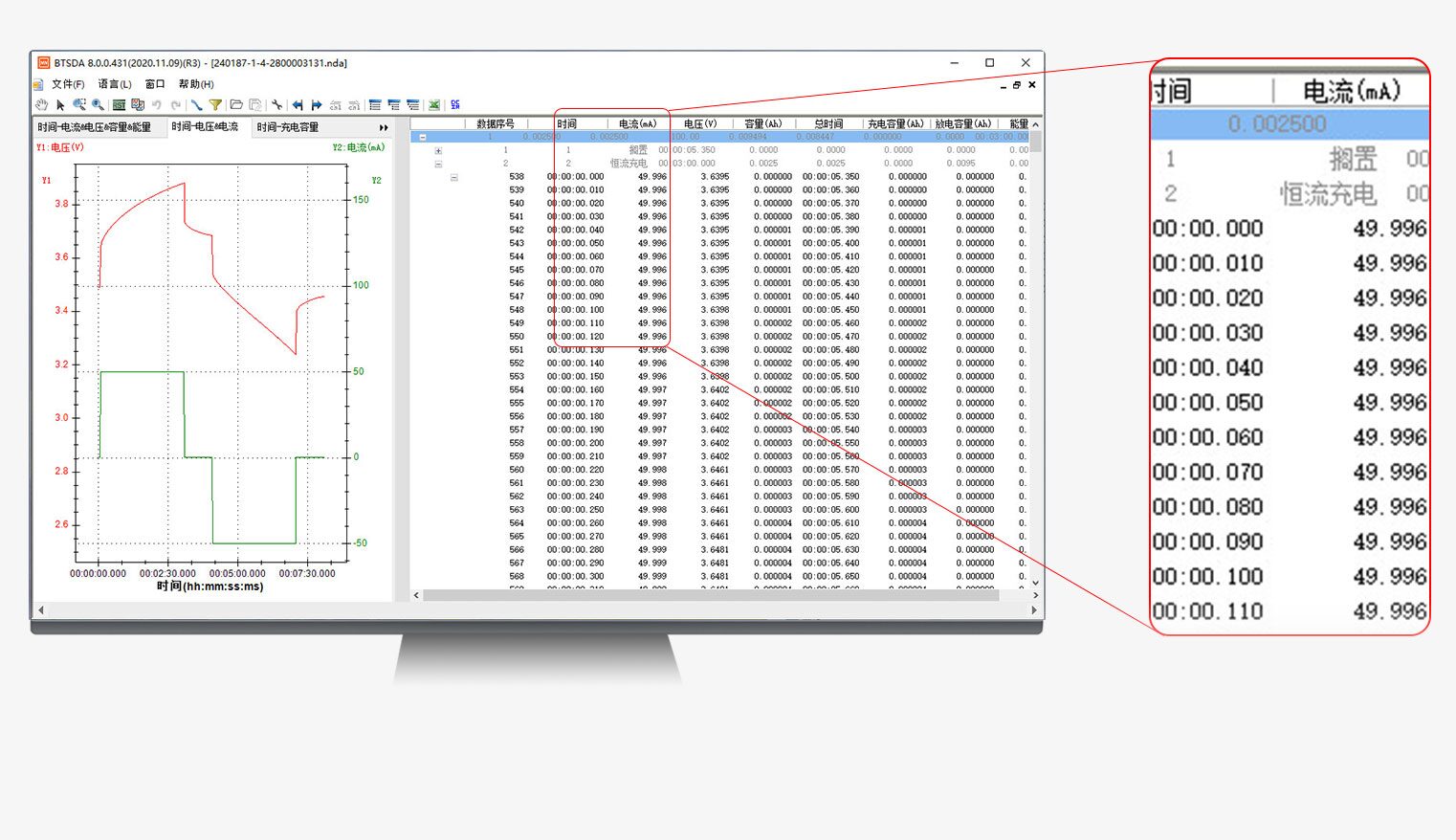

数据记录条件	最小时间间隔：10ms；最小电压间隔：5mV；最小电流间隔：0.1μA；1μA；10μA；0.1mA
记录频率	10Hz；

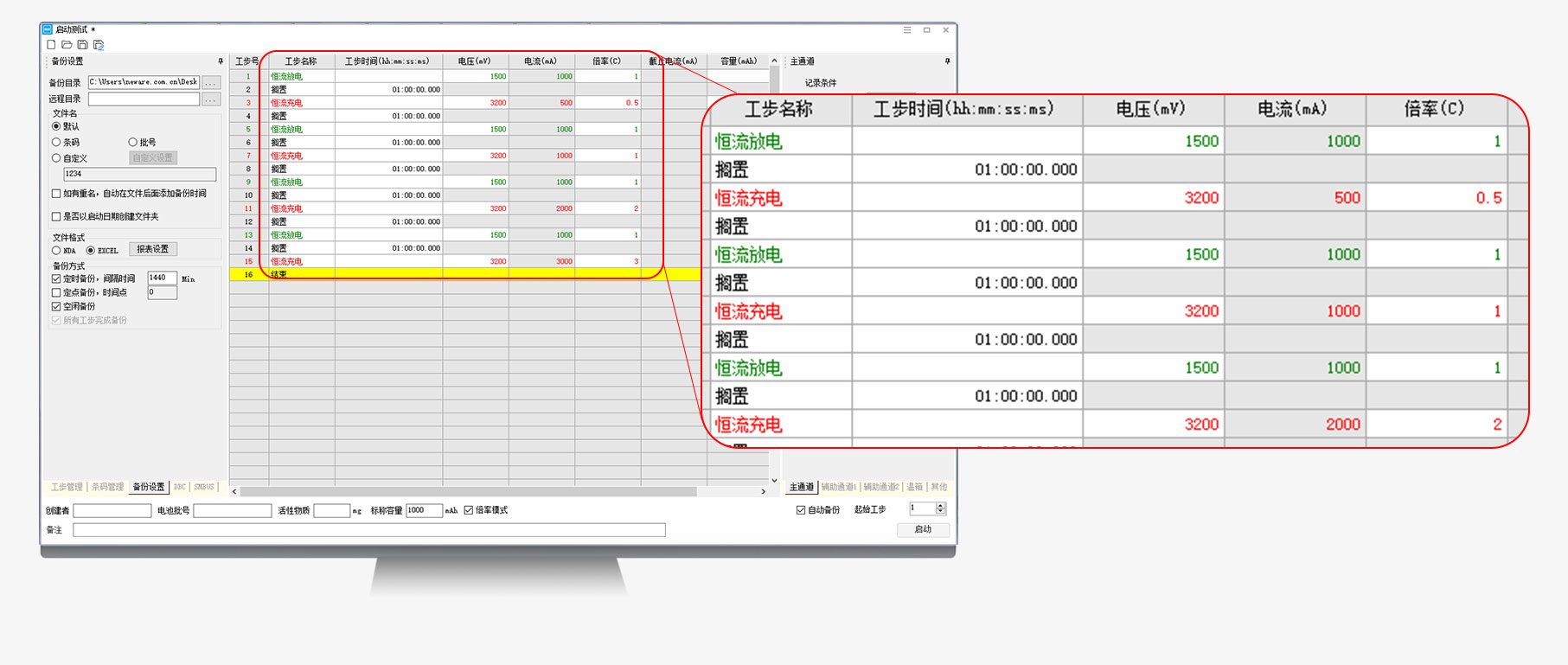

充放电模式	恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、脉冲充放电、恒阻放电
截止条件	电压、电流、相对时间、容量、能量、-△V、自定义变量等

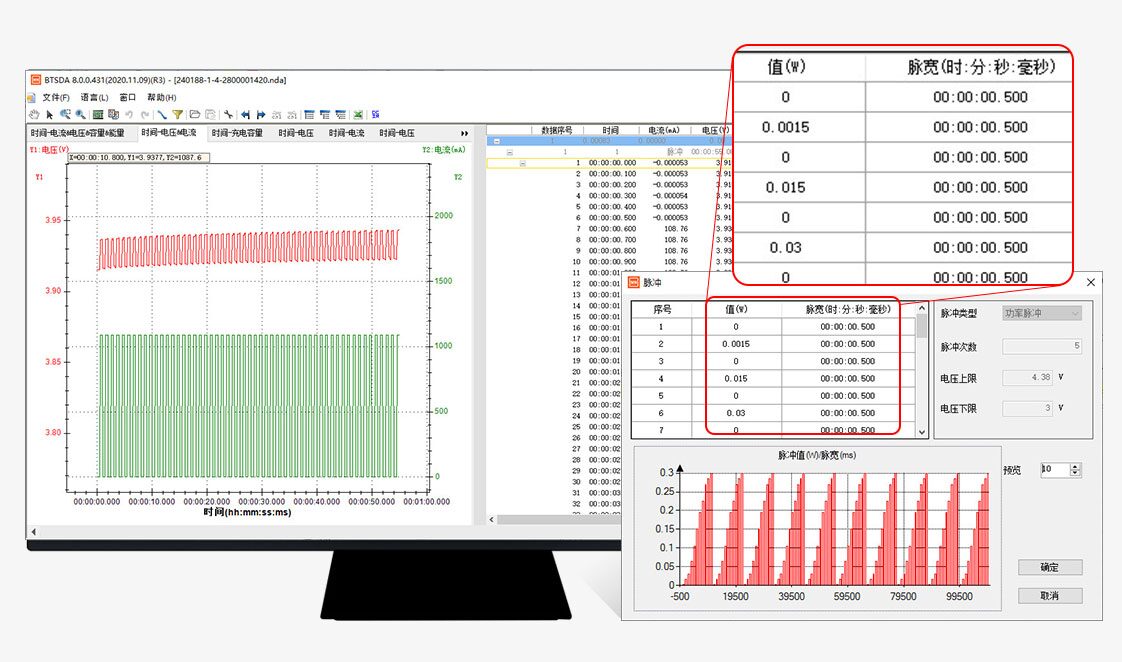

脉冲充放电模式	恒流模式、恒功率模式

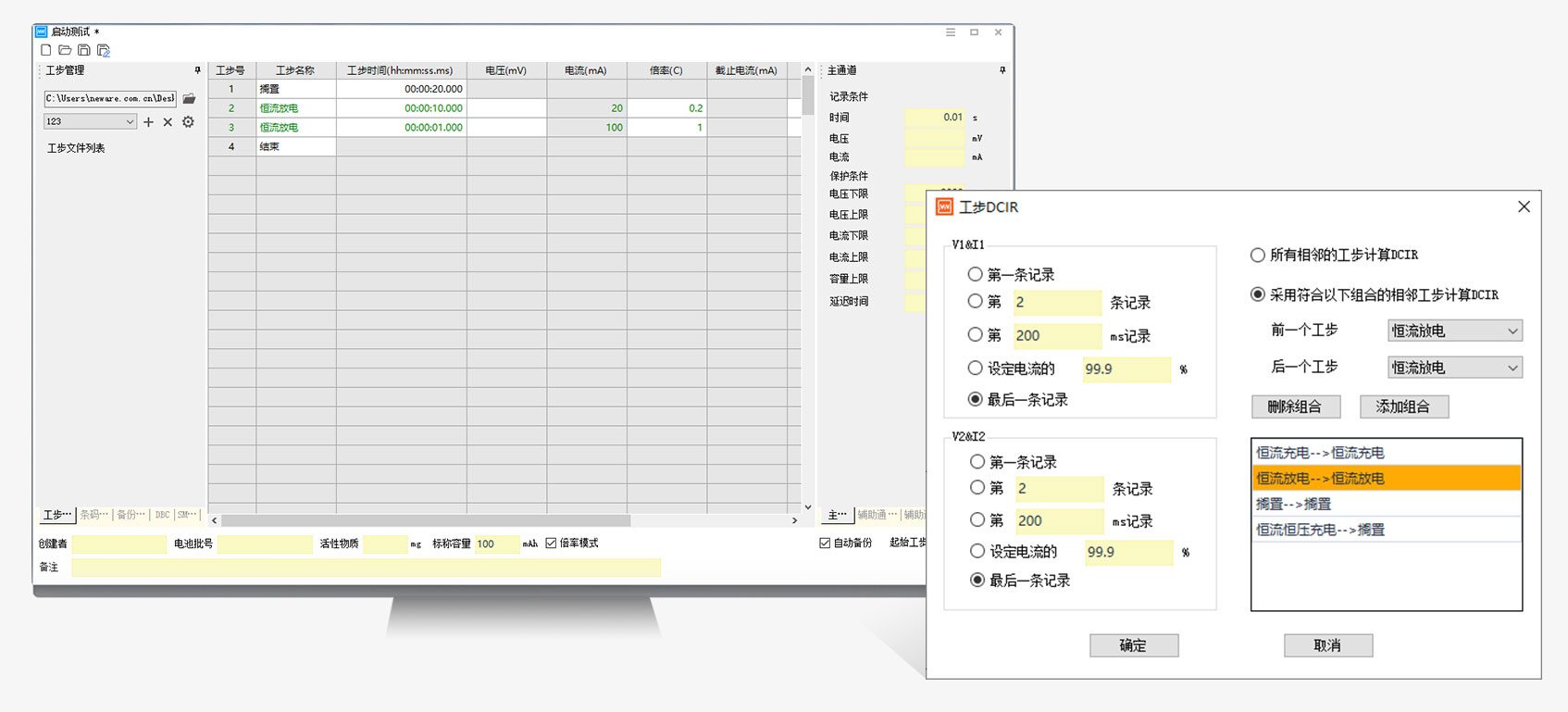

DCIR测试	支持自定义取点进行DCIR的计算
循环	循环测试范围：1~65535次；单循环工步数：≤255；循环嵌套：＜10层
保护	软件保护：掉电数据保护、脱机测试功能、可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间、自定义变量保护等；硬件保护：防反接保护、过压保护、过流保护、过温保护、急停保护等等
通道特点	恒流源与恒压源采用双闭环结构
通道控制模式	独立控制
电压电流检测采样	四线制连接
噪声	＜55dB(1m处测量)
数据库	采用MySQL数据库集中管理测试数据

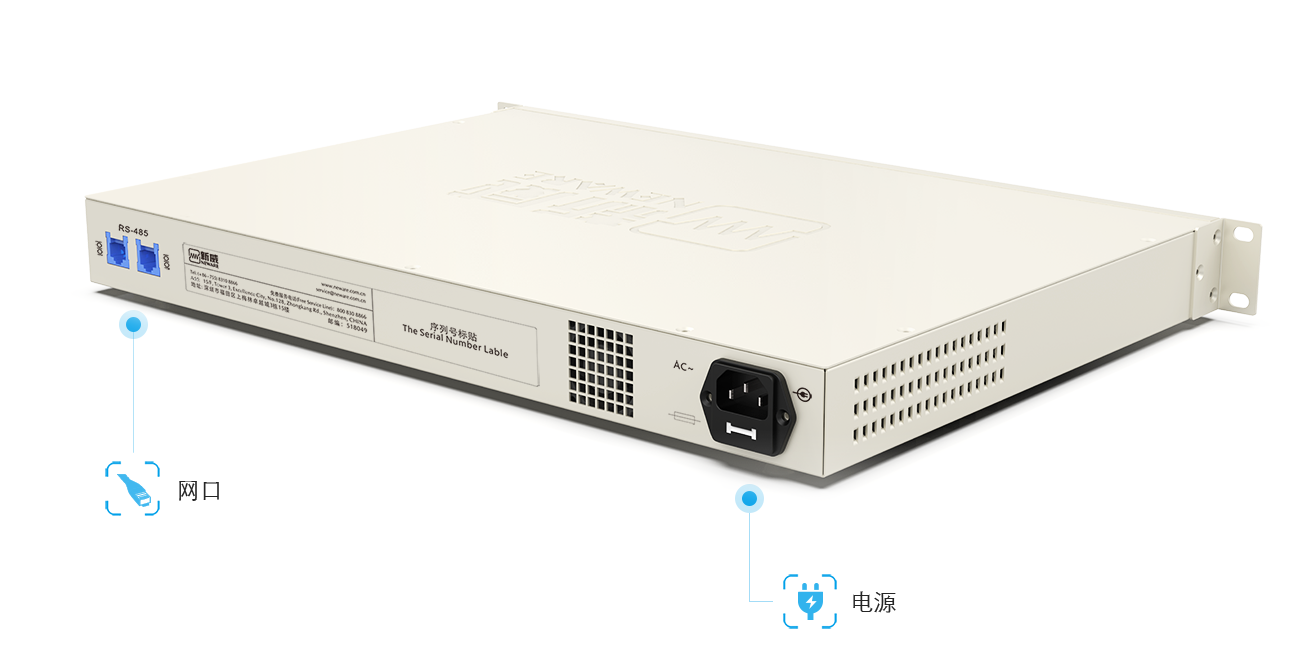

上位机通讯方式	基于TCP/IP协议
服务器操作系统	Windows 7 or Windows 10
数据输出方式	EXCEL2003，2010、TXT
服务器磁盘配置	500GB
通信拓展（选配）	支持CAN，RS485通讯与BMS通讯，带DBC配置功能
工作温度范围	0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃）
存储温度范围	-10℃~50℃
工作环境相对湿度范围	≤70% RH（没有水汽凝结）
存储环境相对湿度范围	≤80% RH（没有水汽凝结）

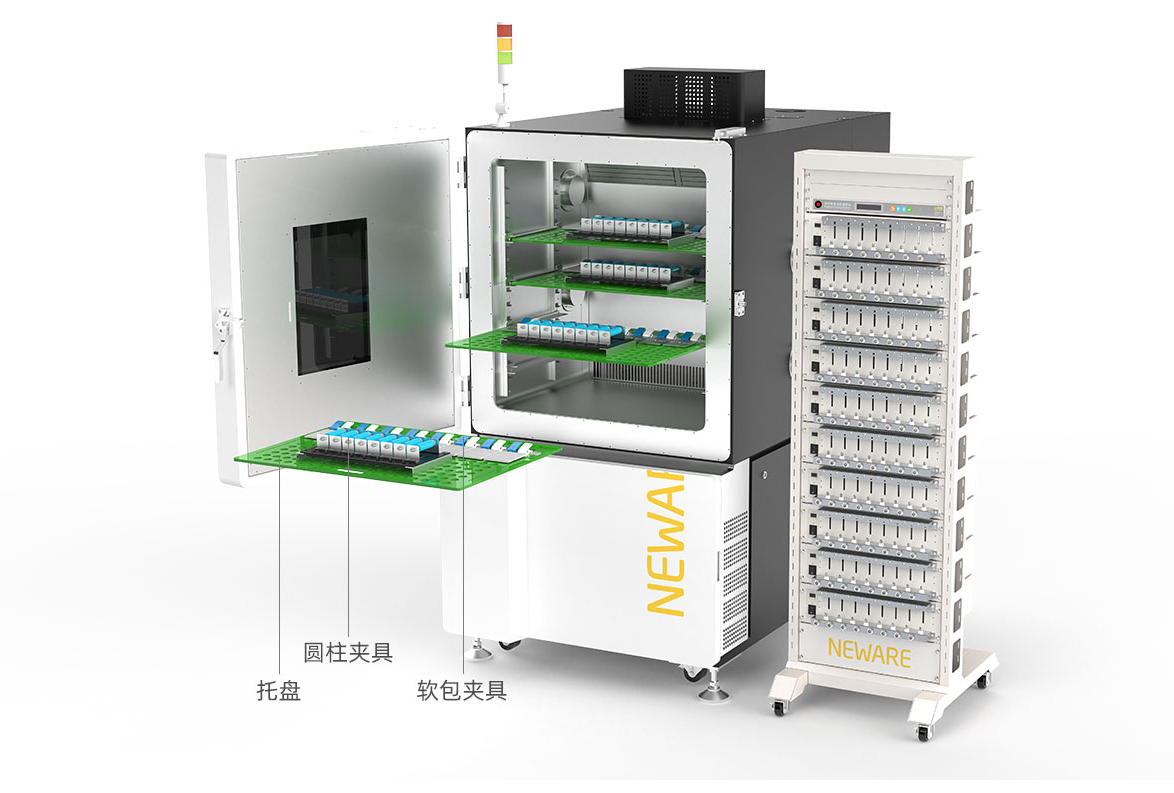

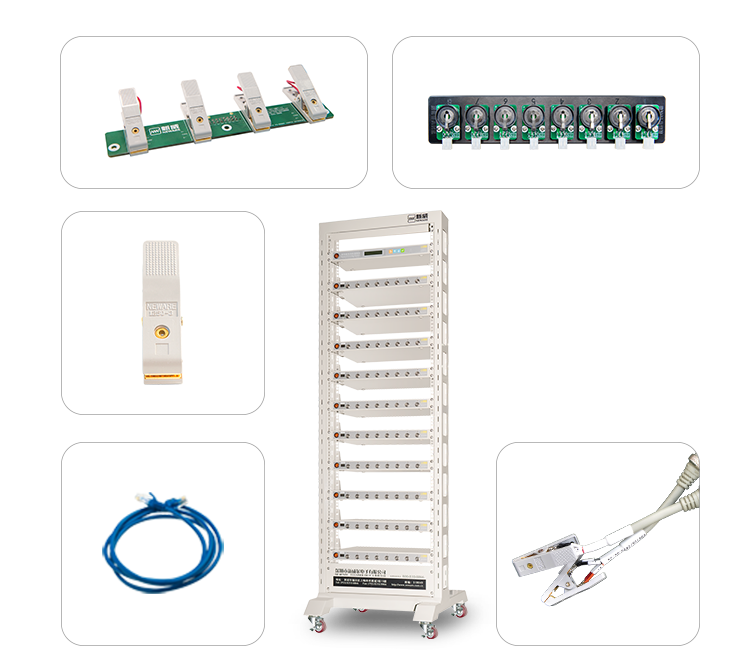

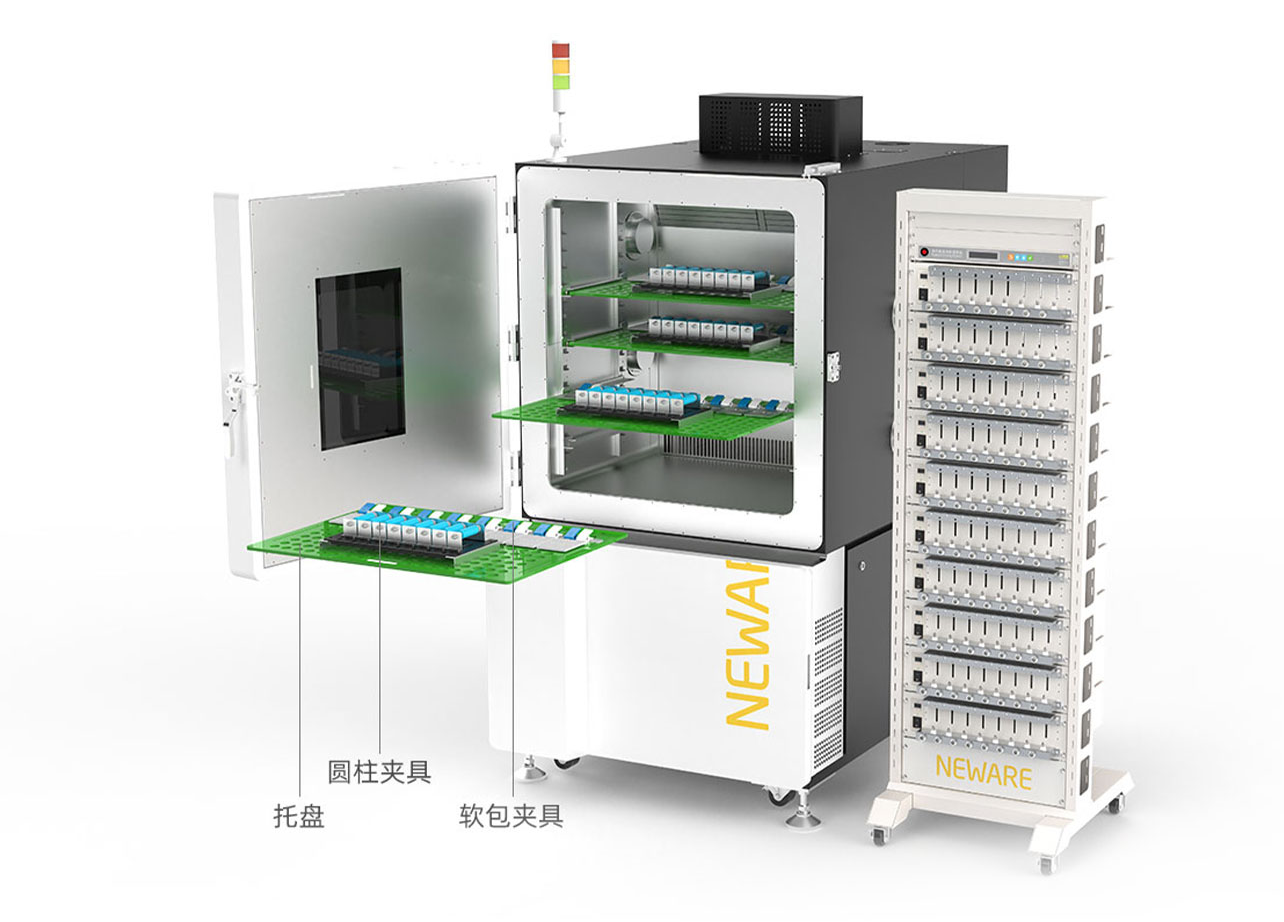

夹具类型	上下夹具
夹具图片
