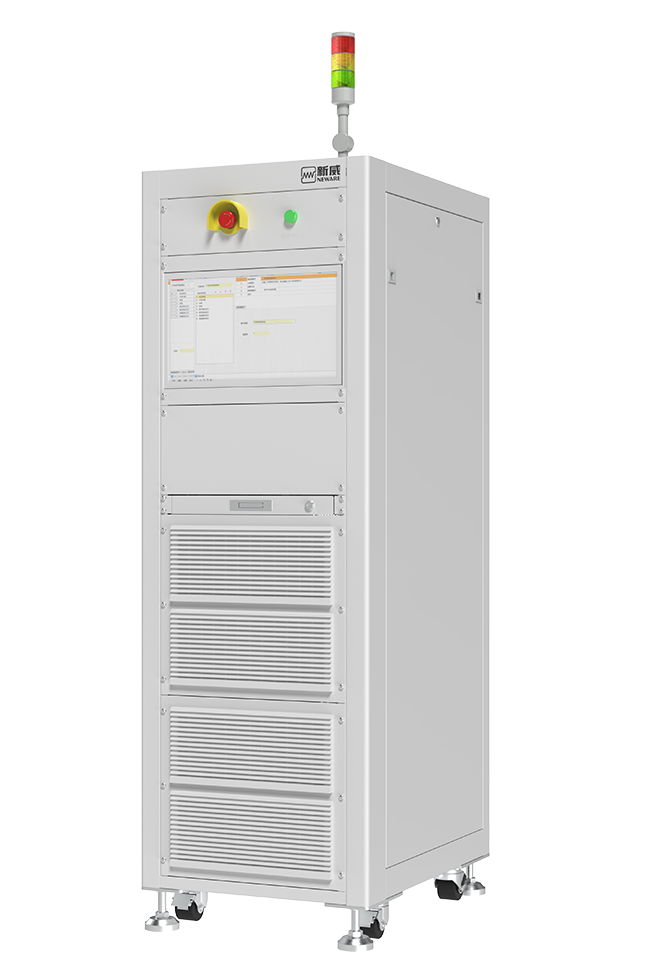

CE-6001n-EOL-200V200A PACK EOL电池测试仪

Name: CE-6001n-EOL-200V200A PACK EOL电池测试仪
Brand: NEWARE
SKU: CE-6001n-EOL-200V200A
Availability: InStock

型号：CE-6001n-EOL-200V200A

分类国货精品 > NEWARE > CE-6000系列 (能量回馈)

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

CE-6001n-EOL-200V200A

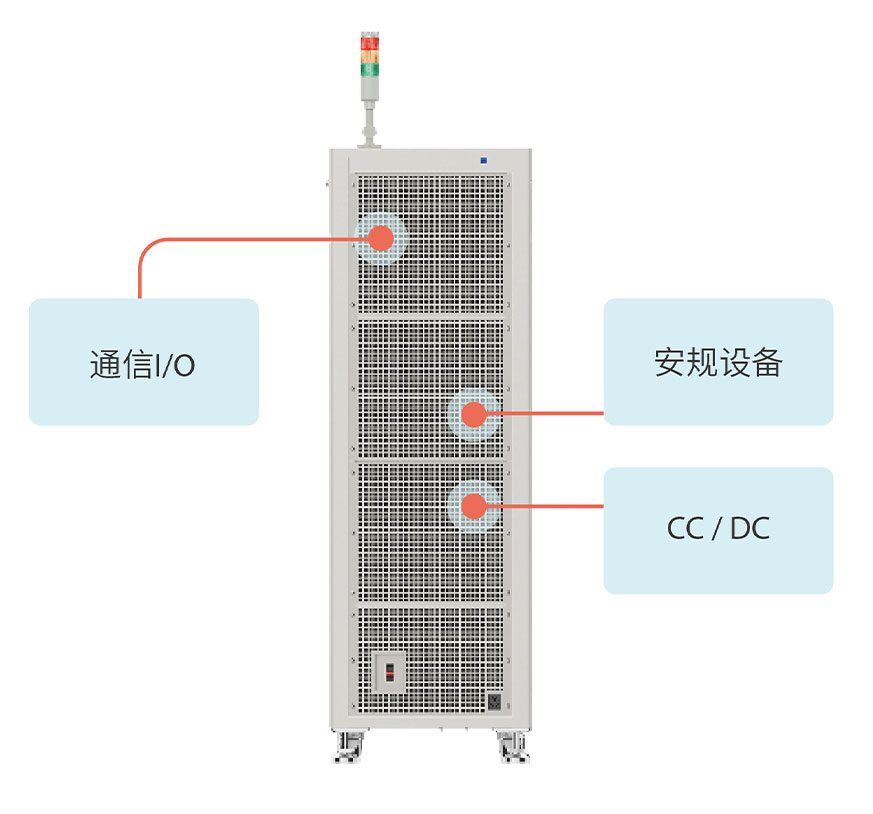

功能模块	充放电测试	交流内阻仪	耐压仪	万用表	绝缘电阻模拟器	I/O通讯
主要性能指标	电压范围/精度：12V~200V / ±0.02 of F.S. 电流范围/精度：0A~200A/ ±0.05% of F.S.	范围：3mΩ-3100Ω,量程可选，共7个量程；额定输入电压：±300V；分辨率：最高0.1uΩ,10uV；精度：R:±0.5%rdg.±10dgt V：±0.01%rdg.±3dgt；	绝缘电阻测试：0.1M ~ 50GΩ；直流耐压测试：DC(0.05～6.00)kV；交流耐压测试：AC(0.05～5.00)kV；绝缘测试电压范围：50~1000V；	分辨率：六位半； DCV：100 mV 至 1,000 V；电压测量精度：最高0.002%rdg+0.0006%F.S；阻值测量范围：15mΩ～1000MΩ；	阻值范围/分辨率：50Ω~100MΩ/50Ω 最高耐压：2000V	4路CAN 4路485 1路RS232 6路激活信号 CC/CP/CC2国标充电信号

· 12V/24V/48V—200V系统

· 机器人、电动工具、3CPACK

· 低速车、电动自行车

技术参数

常规物料编码	CE-6001n-EOL-200V200A
通道数	1CH
输入电源	3PH-AC380V±15% 50/60±5Hz
输入功率	47.1KW
输入电流	71.5A/每相
输入电源接线方式	三相五线
绝缘耐压监测点	3个，主正主负外壳
绝缘耐压测试接口数量	2路
交流电阻测试接口数量	2路
万用表测试接口数量	4路
电压	每通道测量范围充电：0V~200V; 放电：5V~200V；最低放电电压： 5V; 精度： ±0.02% of FS; 分辨率： 24bit;
电流	每通道测量范围：量程1：25A; 量程2：50A；量程3：100A；量程4：200A 精度（独立量程）：0.05% of FS; 恒压截止电流：0.05% of FS（每个独立量程）; 分辨率：24bit;
功率	单通道输出功率：40KW；
时间	电流响应时间 ≤3ms; 电流转换时间 ≤6ms; 最小工步时间 0.1s;
DCIR	DCIR测量：支持自定义取点进行DCIR的计算
安全保护	软件保护：掉电数据保护；具有脱机测试功能；可设定安全保护条件，可设置参数包括：电压下限、电压上限、电流下限、电流上限、延时时间；硬件保护：防反接保护、过压保护、过流保护、过温保护等；
交流内阻仪	ACIR内阻测量范围：3mΩ-3100Ω,量程可选，共7个量程；额定输入电压：±300V；分辨率：最高0.1uΩ,10uV；精度：R:±0.5%rdg.±10dgt，V：±0.01%rdg.±3dgt;
耐压仪(CHROMA 19073)	绝缘电阻测试：0.1M ~ 50GΩ；直流耐压测试：DC(0.05～6.00)kV；交流耐压测试：AC(0.05～5.00)kV；绝缘测试电压范围：50~1000V；
万用表	分辨率：六位半； DCV：100 mV 至 1,000 V；电压测量精度：最高0.002%rdg+0.0006%F.S；阻值测量范围：15mΩ～1000MΩ；
温湿度测量	湿度：±2%RH(60%RH，25℃)；湿度：±0.5℃ (25℃)；工作范围：-20℃~＋60℃，0%RH-95%RH (非结露)；
扫码枪	可读条码：一维码/二维码；通讯方式：无线；扫描原理：影像式扫描；
可编程电源	额定电压：0~36V；额定电流：0~10A；噪声：2mVrms，6mArms；
绝缘电阻模拟器	阻值范围：50Ω~100MΩ；最高耐压：2000V；调节分辨率：50Ω；
辅助通道	温度辅助通道温度范围：T型热电偶：-70℃~260℃；温度精度：±1℃；温度分辨率：0.1℃；电压辅助通道电压范围：0V~5V；电压精度：±0.05% of FS；电压分辨率：0.1mV； AUX简介主要用于电池测试过程中表面、极耳温度的监控，测试精度高，测试数据能够与主电压、电流数据绑定，同时测量的温度可作为过程工步的控制条件和保护条件；
安全性能测试	绝缘电阻测试：耐压仪；耐压测试：耐压仪；绝缘告警功能检测：绝缘电阻模拟器； HVIL检测：软件、CAN；短路侦测：万用表；模拟碰撞信号：硬件板卡；
电池本体	交流内阻测试：交流内组仪；直流内阻测试：充放电设备；继电器检测：万用表、CAN、软件；预充电功能检测：CAN、软件；充放电测试：充放电设备；标称容量测试：充放电设备；充放电循环寿命测试：充放电设备；充/放电回路测试：CAN，电压表； SOC调整：充放电设备；过充/过放保护功能测试：充放电设备、CAN；
BMS测试	BMS初始化：CAN、软件；充电通讯测试：CAN、软件；整车通讯测试：CAN、软件； CAN通讯测试：CAN、软件；均衡功能诊断：CAN; 环境温度对比：温湿度仪； BMS静态功耗：万用表；快充状态测试：CAN、硬件板卡；慢充状态测试：CAN、硬件板卡；单体电压检测：CAN；单体温度检测：CAN；总电压精度检测：软件、万用表；软、硬件版本号检测：软件、CAN；清楚故障代码：软件、CAN；
辅助功能	加热膜电阻测试：CAN、万用表；电阻检测：万用表、软件；集成巡检仪：辅助通道；出货状态测试：CAN、软件；
工步设置方式	表格编辑
数据记录频率	100Hz(单通道的辅助通道＞2 为 10Hz);
数据输出方式	Excel、Txt；
条码扫描	支持条码扫描功能，可通过电池条码实现；
上位机通讯方式	基于TCP/IP协议
通信接口	以太网
上位机通信波特率	10M~100M自适应
组网方式	通过交换机及路由器组建局域网
通讯扩展（选配）	1、支持CAN，RS485通讯与BMS通讯，带DBC配置功能； 2、支持外设联动：环境试验箱、水冷机、压力治具等；
工作温度	-10℃~40℃（在25±5℃范围内，保证测量精度：精度漂移0.005% of FS/℃）
存储温度	-20℃~50℃
工作环境相对湿度	≤70% RH（没有水汽凝结）
存储环境相对湿度	≤80% RH（没有水汽凝结）
设备尺寸WDH	6008001850mm
重量	约350KG
