CE-5008-30V10A-SMB 笔记本电池测试仪

Name: CE-5008-30V10A-SMB 笔记本电池测试仪
Brand: NEWARE
SKU: CE-5008-30V10A-SMB
Availability: InStock

型号：CE-5008-30V10A-SMB

分类国货精品 > NEWARE > CT/CE-5000系列

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

CE-5008-30V10A-SMB

· 各研究机构

· 材料/半导体企业

· 高校/医院/化工

· 笔记本/平板/手机生产商

· 电动工具/无人机生产商

· 电流精度 0.02%

· 响应时间 ≤10ms

· 电压精度 0.02%

· DBC 导入

· SMBus

· 数据记录 100Hz

· 对电池包进行完全充放电测试，准确测量电池实际容量数据

· 支持接口电压可调，支持上拉电阻可调，支持远程读写

· 对电池包进行循环寿命测试，智能电池数据学习，品质控制

· 各通道独立编程控制，支持恒压充电，恒流充电，恒流放电，恒阻放电，恒功率放电等

· 具有多种保护条件控制和实时状态监控功能，包括过压过流过热等保护措施

· 通过SMBus协议与电池包通讯，读取SMBus数据，分析数据，筛选问题产品

· 具有防反接设计，保障测试操作中的人机安全

· 通过SMBus数据，实时掌握电池包状态

了解更多有关 CE-5008-30V10A-SMB

继续了解参数

技术参数

常规物料编码	CE-5008-30V10A-SMB

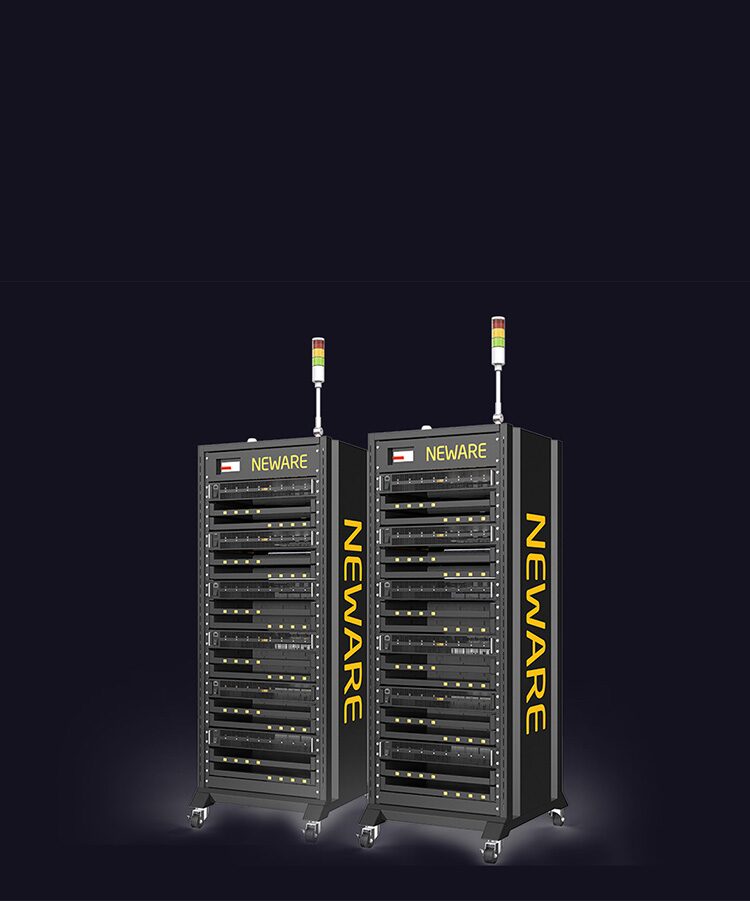

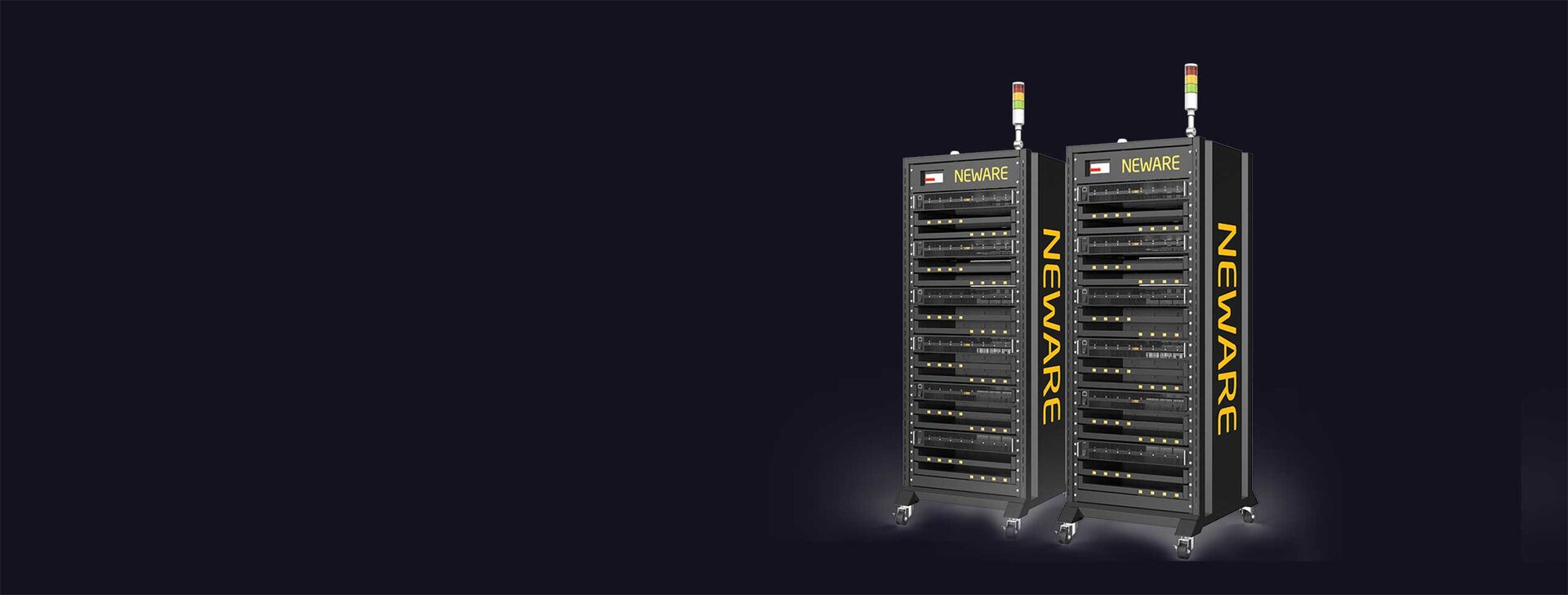

机柜尺寸（WDH）	606 * 800 * 1800 (mm)

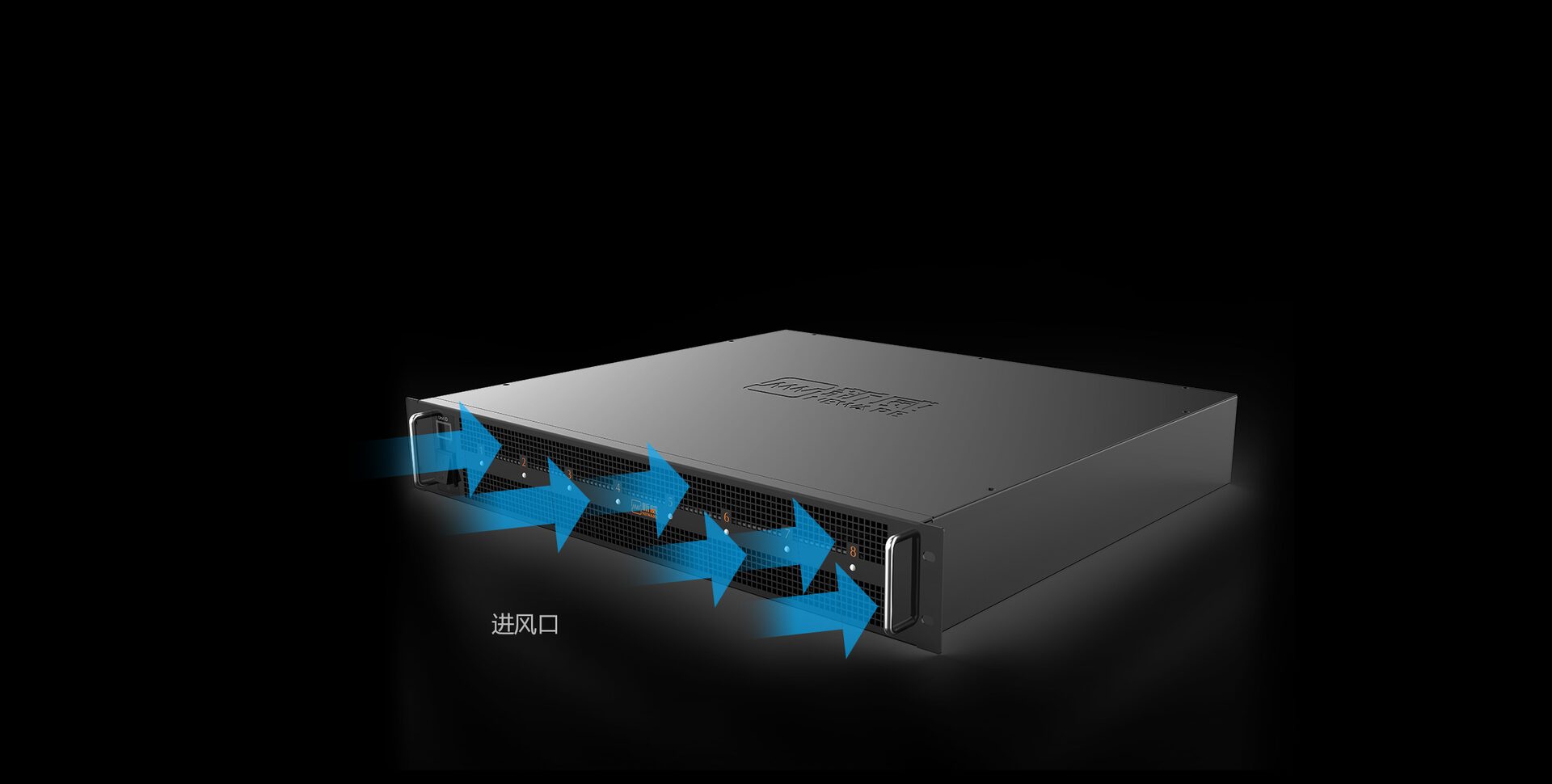

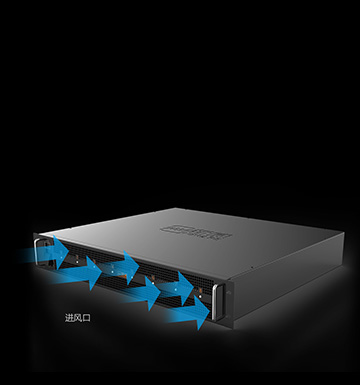

每单元机箱尺寸（WDH）(mm)	500 * 480 * 86 (mm)
输入电源	AC 220V ±10% / 50Hz
输入功率	1800W
精度	± 0.02% of FS
分辨率	AD：16bit；DA：16bit
输入阻抗	≥1GΩ
电压	每通道输出范围充电：2.5V~20V; 放电：2.5V~20V；精度 ±0.02% of Range；稳定度 0.01%；
电流	每通道输出范围充电：20mA~10A；放电：20mA~10A；精度 ±0.03% of Range；稳定度 0.015%；
功率	单通道最大输出功率：200W；稳定度：0.05%；
时间	电流响应时间(10%FS~90%FS) 电流从10% to 90% or 90% to 10% 硬件响应时间 ≤ 20ms；工步时间范围 ① 1~65535分钟/工步；② 时间格式支持00：00：00：00(h, min, s, ms)
数据记录条件	时间Δt：0.01s~60000s；电压ΔU：5mV~20V；电流ΔI： 5mA~10A；
记录频率	100Hz；
充电	充电模式：恒流、恒压、恒流恒压、恒功率、恒功率恒压；截止条件：电压、电流、相对时间、容量；
放电	放电模式：恒流、恒功率、恒流恒压；截止条件：电压、电流、相对时间、容量；
循环	循环测试范围：1~65535次；单循环工步数：255；循环嵌套：最大支持4层嵌套循环，支持跨循环跳转任意工步；
保护	安全保护和异常保护掉电数据保护；电压上下限、电流上下限、容量上限、能量上限、控制参数超差保护、电流电压波动保护、电压斜率保护、延时保护、辅助电压保护、辅助温度保护；硬件保护防反接保护、输入过压保护、输出过压保护、输入过流保护、输出过流保护、过热保护、过载保护、输出空载保护；
通道特点	采用节能逆变技术，能量在通道间本地流转，节能环保；采用汽车级主控方案，200kHz 高频转换，纹波小噪声低；设备体积小，能耗低，发热低；恒流源与恒压源采用独立双闭环结构；系统采用一体化设计, 单元机直接上网连接测试服务器；高速 100Hz 采样；每通道1GB 脱机运行存储容量；
通道控制模式	独立控制
电压电流检测采样	四线制连接
噪声	<80dB
上位机通讯方式	基于TCP/IP协议
数据输出方式	EXCEL、TXT、图表
通信接口	Ethernet 100M
每单元通道数	8CH
硬件兼容性	兼容SMBUS、I2C通信协议，支持 400kHz 高速模式；
软件兼容性	兼容Smart Battery Data Specification Revision 1.1所定义的标准规格字段信息指令，用户可自行编辑 DBC 来支持不同的芯片协议；
数据读取频率	8CH 独立运行，每通道可单独设定读取不同的SMBUS参数列表，每个参数可选择动态实时刷新或一次性读取，以降低总线占用；所有通道可同时按设定的总线速率（100kHz~400kHz）全速读取；在每通道只读取少量参数情况下，可做到每秒刷新10次以上；
变量存储	每次测试用户均可自行定义要保存的变量列表； SMBUS变量存储与设备主通道参数做同步记录；
工作温度范围	25℃±10℃
存储温度范围	0℃~45℃
工作环境相对湿度范围	30% ~ 80% RH（没有水汽凝结）
存储环境相对湿度范围	30% ~ 90% RH（没有水汽凝结
夹具类型	根据客户需求选择
