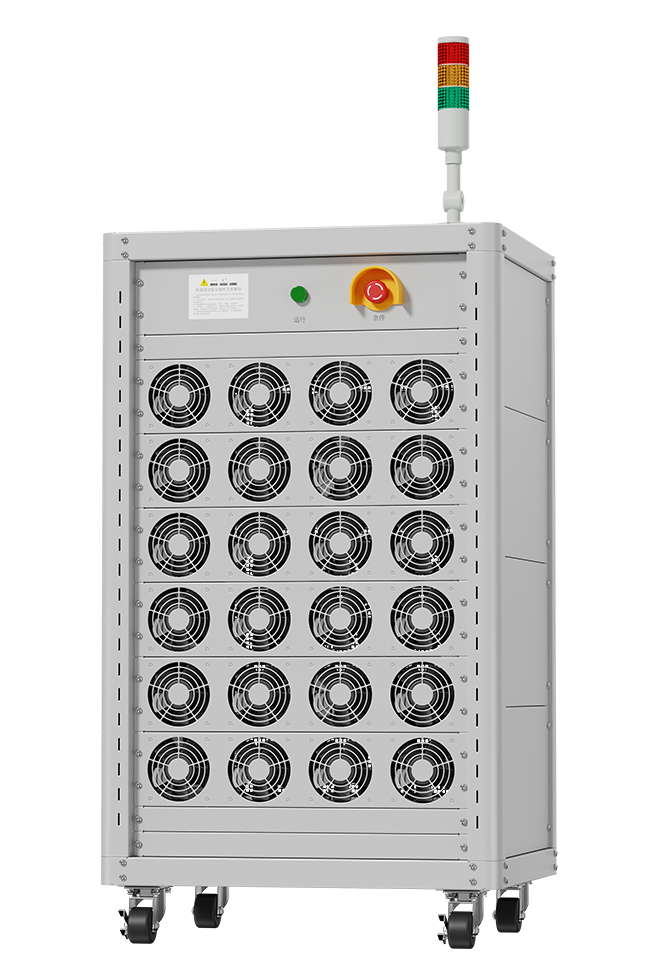

CE-6008-Std-6V600A 能量回馈电芯测试系统

Name: CE-6008-Std-6V600A 能量回馈电芯测试系统
Brand: NEWARE
SKU: CE-6008-Std-6V600A
Availability: InStock

型号：CE-6008-Std-6V600A

分类国货精品 > NEWARE > CE-6000系列 (能量回馈)

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

CE-6008-Std-6V600A

· 100Hz(单通道的辅助通道＞2为10Hz) 数据记录

· RS485通信 CANBus

· ＞90% 能量转换效率

· 工况模拟

· 支持 BMS对接

· ≥0V 放电电压

· 0.02% of FS/0.05% of FS 电压精度/电流精度(独立量程)

· 50ms 最小脉宽

· ≤3ms 响应时间

· 通道并联

· 电动汽车锂电池

· 电动自行车锂电池

· 电动工具锂电池

· 园林工具锂电池

· 储能锂电池

60V20A	60V30A	60V50A	60V60A	60V100A	60V120A
60V400A	60V240A	120V50A	120V100A	120V200A	120V400A
200V50A	500V100A	200V200A	400V200A	750V500A	800V600A
-B (充放电异口) / -F (负压) 功能可选

了解更多CE-6008-Std-6V600A CELL能量回馈电池检测设备

继续了解参数

技术参数

设备型号	CE-6008-Std-6V600A
通道信息	8CH
通道并联	支持最多4个通道并联
输入电源	3PH-AC380V±15% 50/60±5Hz
功率因数	≥99%（满载）
THDi	≤5%（满载）
输入功率	41.1KW
输入电流	62.5A/每相
整机效率（Max）	75%
噪声	≤65dB
设备尺寸WDH	7308001300(mm)
重量	约272KG
功率控制模块类型	MOSFET
输入电源接线方式	三相五线
保护	防浪涌、防孤岛、过欠频、过欠压、缺相保护等
防护等级	IP20
电压电流检测采样	四线制连接（充放电同口）
电压	通道范围：充电：0V~6V；放电：1.5V~6V；最低放电电压：1.5V；精度：±0.02% of FS；分辨率：24bit；
电流	通道范围：量程1：0.15A~75A；量程2：75A~150A；量程3：150A~300A；量程4：300A~600A；精度（独立量程）：±0.05% of FS；恒压截止电流：0.05% of FS（每个独立量程）；分辨率：24bit；
功率	单通道输出功率：3.6KW；整机输出功率：28.8KW；
时间	电流响应时间（10%FS TO 90%FS）≤3ms；电流转换时间（-90%FS TO 90%FS）≤6ms；最小工步时间：0.1s；
输入阻抗	≥500KΩ
充放电模式	充放电模式：恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、恒功率恒压充放电、恒压恒组放电、恒组放电、电压斜坡、电流斜坡；截止条件：电压、电流、相对时间、容量、-ΔV；
工况模拟工步	充放电模式：电流、功率切换：支持充放电连续切换截止条件：时间、行号下载数据量：最大支持100万行工况下载；
脉冲工步	充放电模式：电流、功率最小脉冲宽度：≤50ms 脉冲个数：单个脉冲工步可支持32个不同的脉冲切换：支持充放电连续切换截止条件：电压、相对时间
DCIR直流内阻测试	支持自定义取点进行DCIR的计算
安全保护	软件保护：掉电数据保护、具有脱机测试功能、可设定安全保护条件，可设置参数包括：电压下限、电压上限、电流下限、电流上限、延时时间；硬件保护：防反接保护、过压保护、过流保护、过温保护等；
数据记录频率	100Hz(单通道的辅助通道＞2为10Hz)
工步设置方式	表格编辑
数据库	采用MySQL数据库集中管理测试数据；
数据输出方式	EXcel、Txt
循环测试范围	1~65535次
单循环工步数	≤255
循环嵌套	≤10层
上位机通讯方式	基于TCP/IP协议
通讯接口	以太网
下位机通信波特率	1M带宽
上位机通信波特率	10M~100M自适应
组网方式	通过交换机及路由器组建局域网
通讯扩展（选配）	1、支持CAN，RS485通讯与BMS通讯，带DBC配置功能； 2、支持外设联动：环境试验箱、水冷机、压力治具等；
AUX简介	主要用于电池测试过程中表面、极耳温度的监控，测试精度高，测试数据能够与主电压、电流数据绑定，同时测量的温度可作为过程工步的控制条件和保护条件。
工作海拔	≤2000m；2000m以上降额使用；每升高100m，最高工作温度降低1℃；
