规格参数
产品亮点

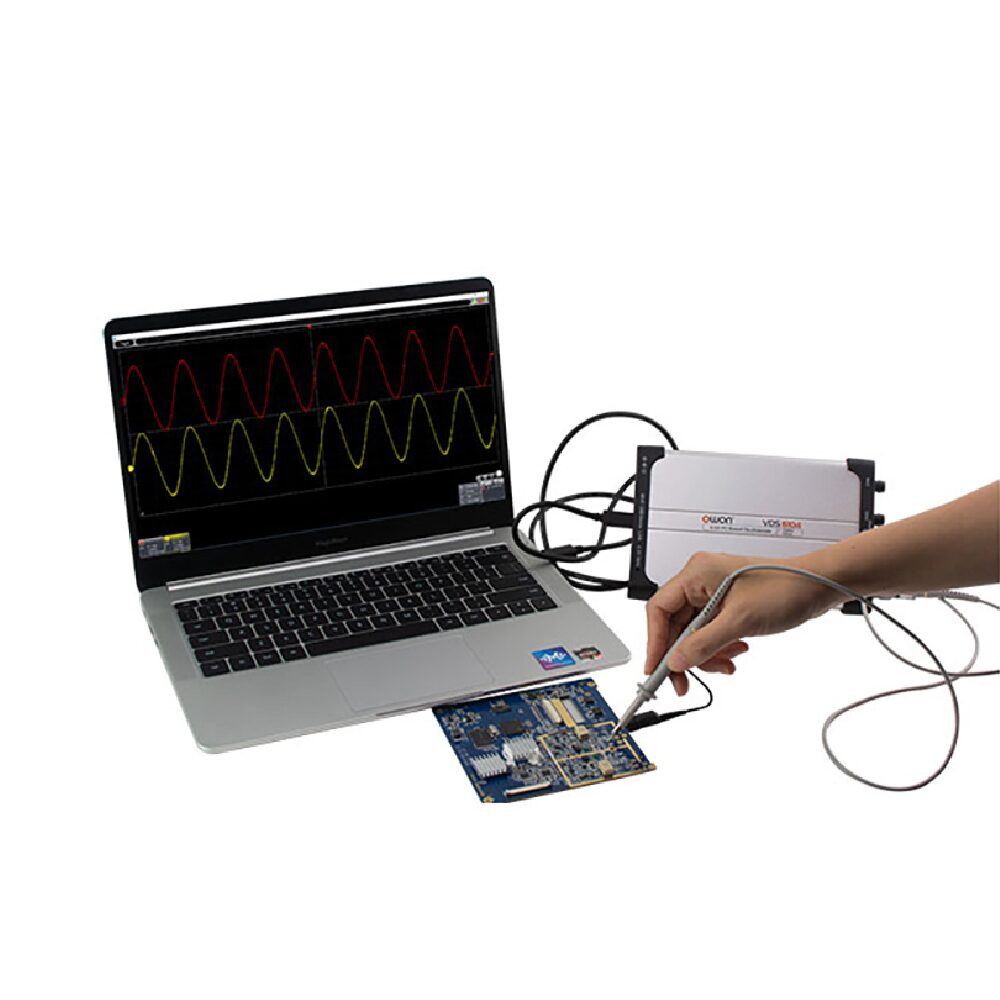

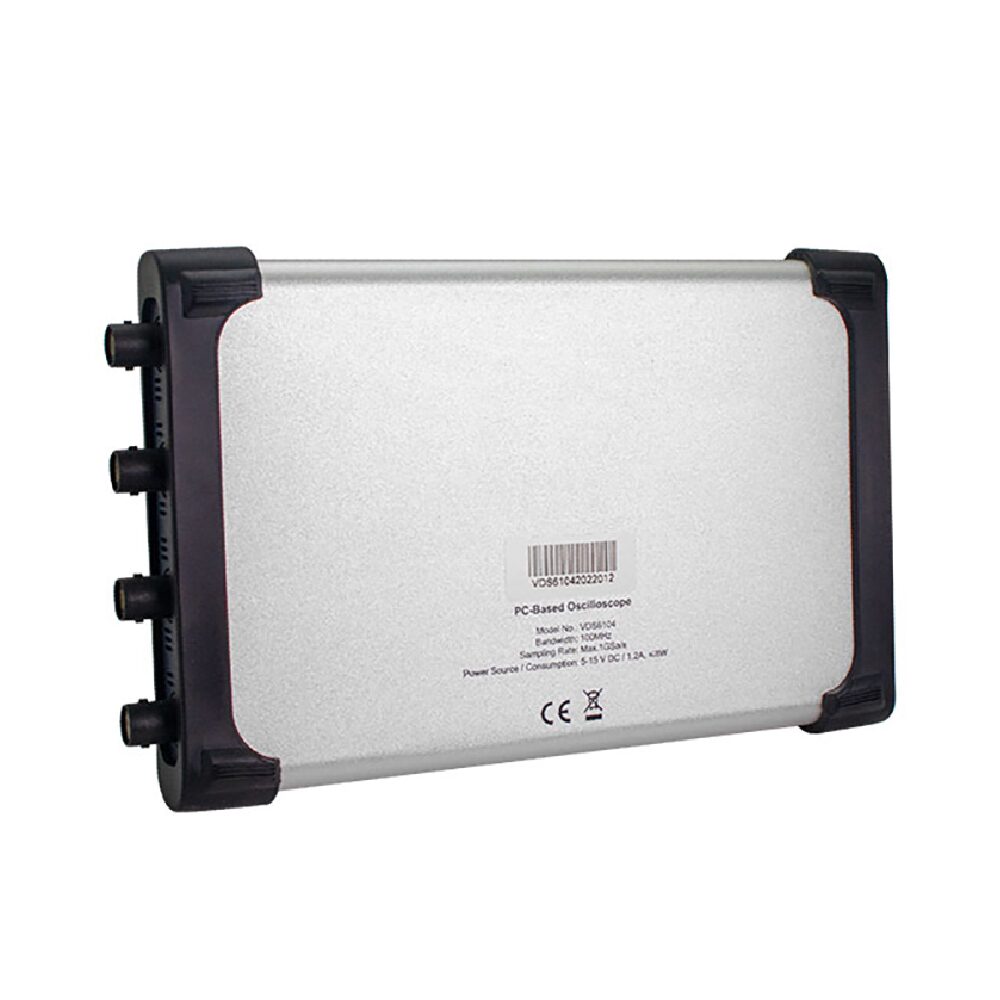

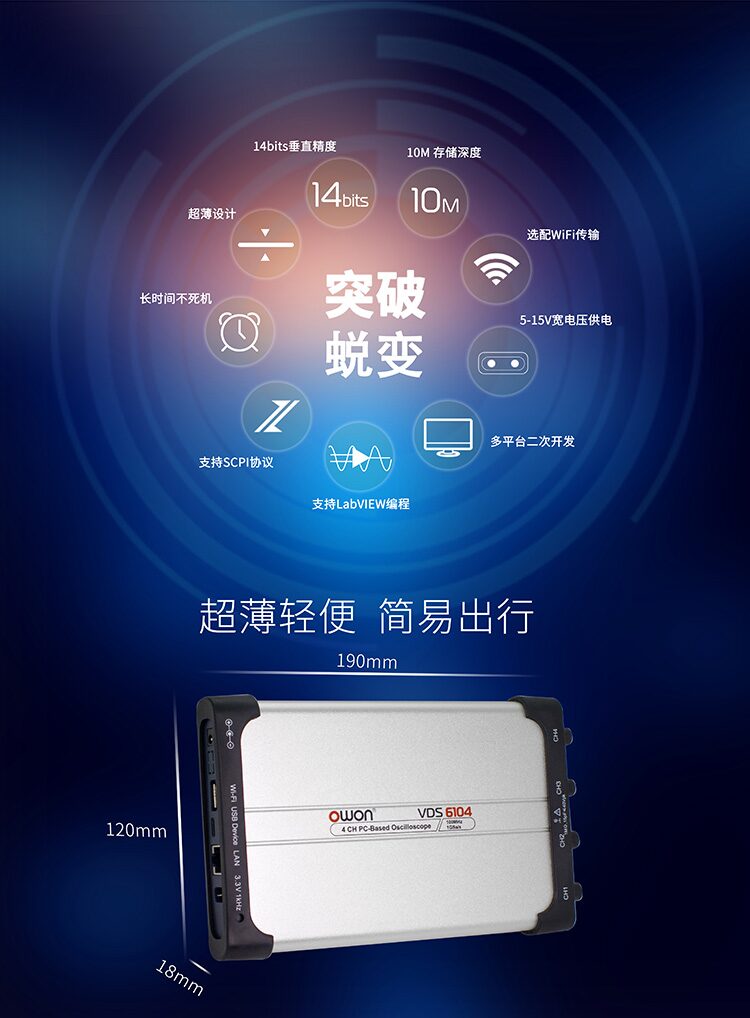

- 四通道超薄设计
- 70MHz,100MHz带宽，高达1GSa/s实时采样率

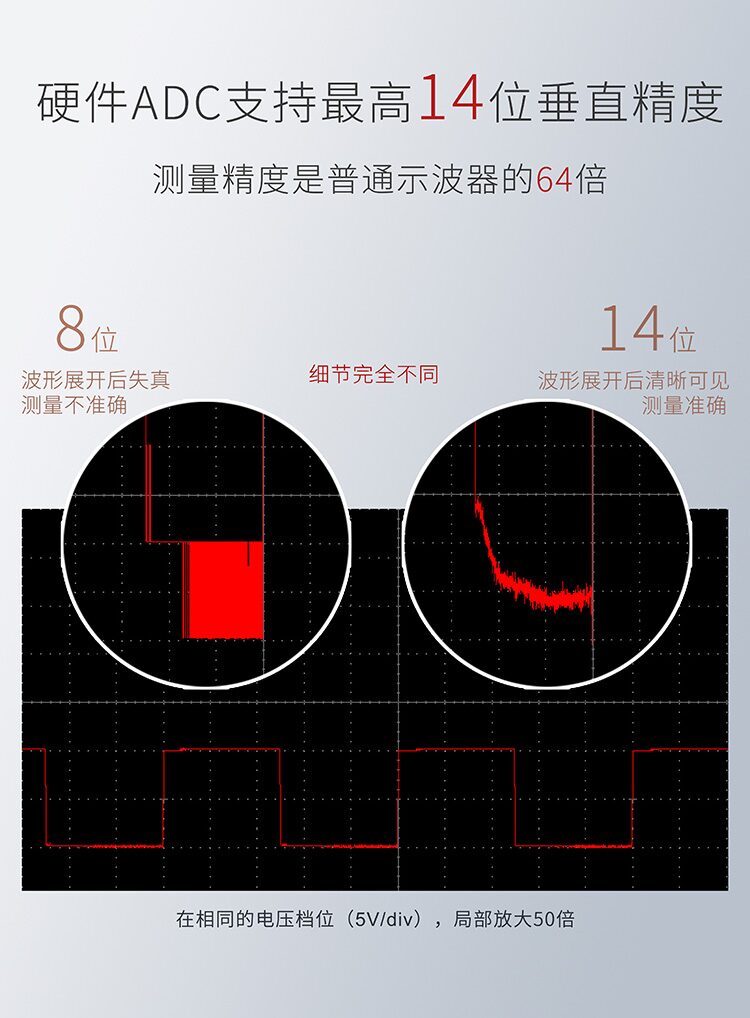

- 8bits, 12bits, 14bits 垂直精度，测量更准确(部分机型)

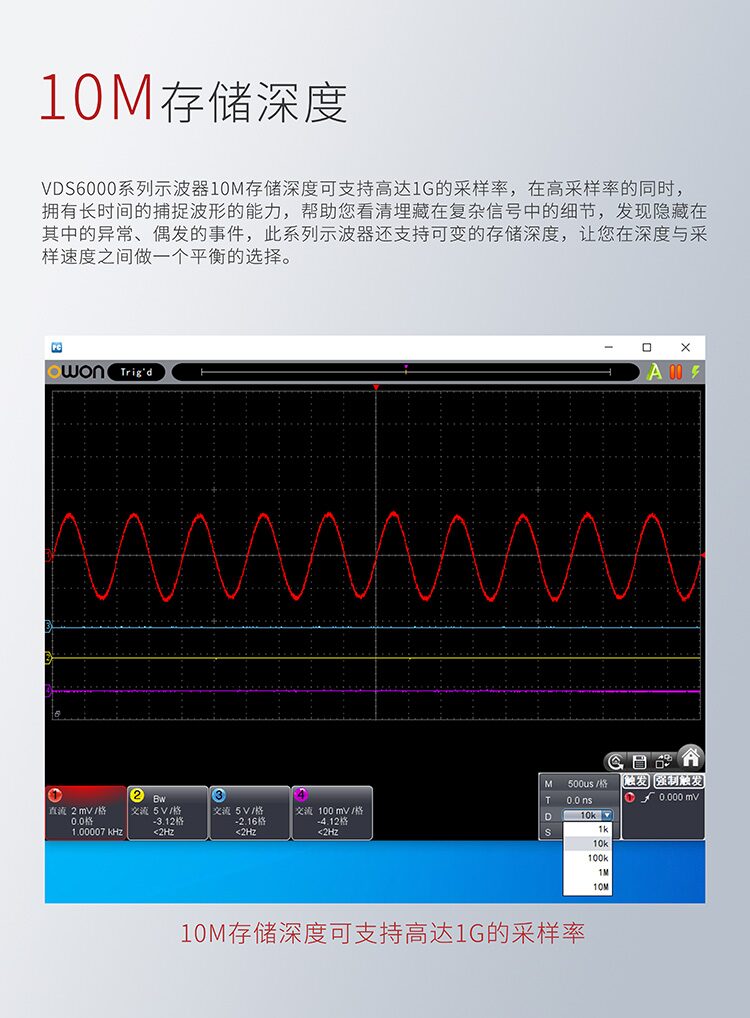

- 最高存储深度10M点
- 友好的人机互动画面；X-Y，波形同屏显示
- 支持标准SCPI通信功能、labview 通信功能
- 支持 Windows / Linux/安卓/苹果 平台二次开发
- USB Typ-C供电，数据传输更快，支持5-15V的宽电压供电
- WIFI无限传输，使用更便捷。（需选配WIFI配件）
产品介绍
技术参数
|
产品型号 |
VDS6074 |
VDS6104 |
VDS6074A |
VDS6104A |
|
|---|---|---|---|---|---|
|
带宽 |
70MHz |
100MHz |
70MHz |
100MHz |
|
|
通道 |
4模拟通道 |
||||
|
实时采样率 |
1GSa/s |
||||
|
时基范围 |
1ns/div～100s/div，按 1～2～5 进制方式步进 |
||||
|
采样方式 |
普通采样、峰值检测、平均值 |
||||
|
存储深度 |
10M |
||||
|
输入耦合 |
直流、交流、接地 |
||||
|
输入阻抗 |
1MΩ±2%，与15pF±5pF 并联 |
||||
|
垂直灵敏度 |
2mV/div～5V/div |
||||
|
垂直分辨率 |
8bits |
8bits,12bits,14bits |
|||
|
最大输入电压 |
40V 峰值（DC + AC 峰值） |
||||
|
带宽限制 |
20 MHz，全带宽 |
||||
|
探头衰减系数 |
1X，10X，100X，1000X |
||||
|
触发类型 |
边沿触发，脉宽触发，视频触发，斜率触发 |
||||
|
触发方式 |
自动、正常、单次 |
||||
|
光标测量 |
光标间电压差(△V)、光标间时间差(△T) |
||||
|
自动测量 |
峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、 |
||||
|
标准接口 |

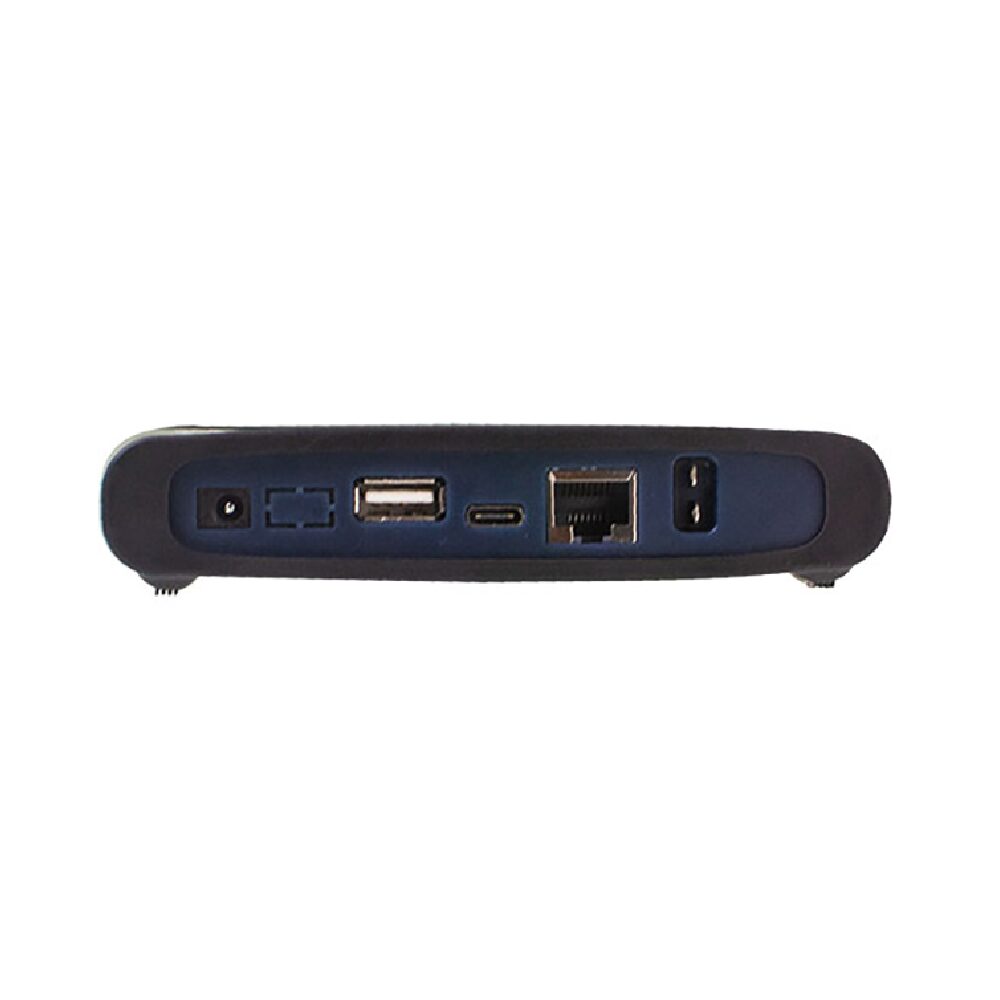

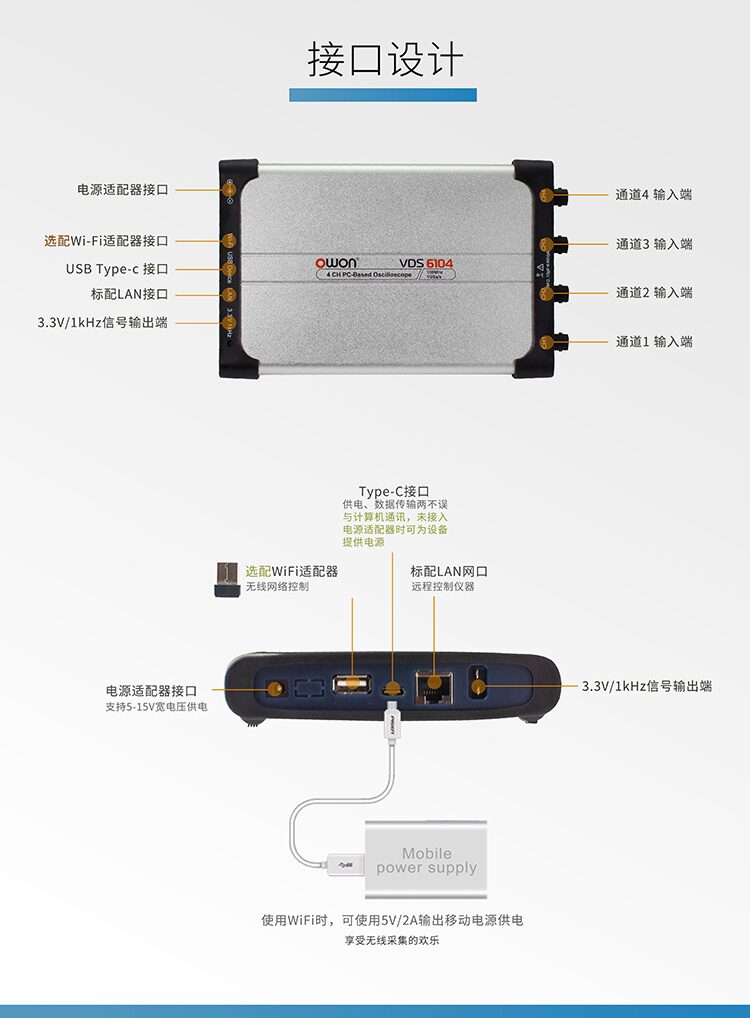

USB Device (Type C)；USB Host (支持选配Wi-Fi扩展)；LAN接口 |
||||
|
频率计 |
支持 |
||||
|
功率 |
≤10W |
||||
|
尺寸 |
190mm(长)×18mm（高）×120mm（宽） |
||||
|
重量 |
约0.45公斤（主机） |
||||
标配附件
电源线
探极
探笔校正笔
驱动光盘

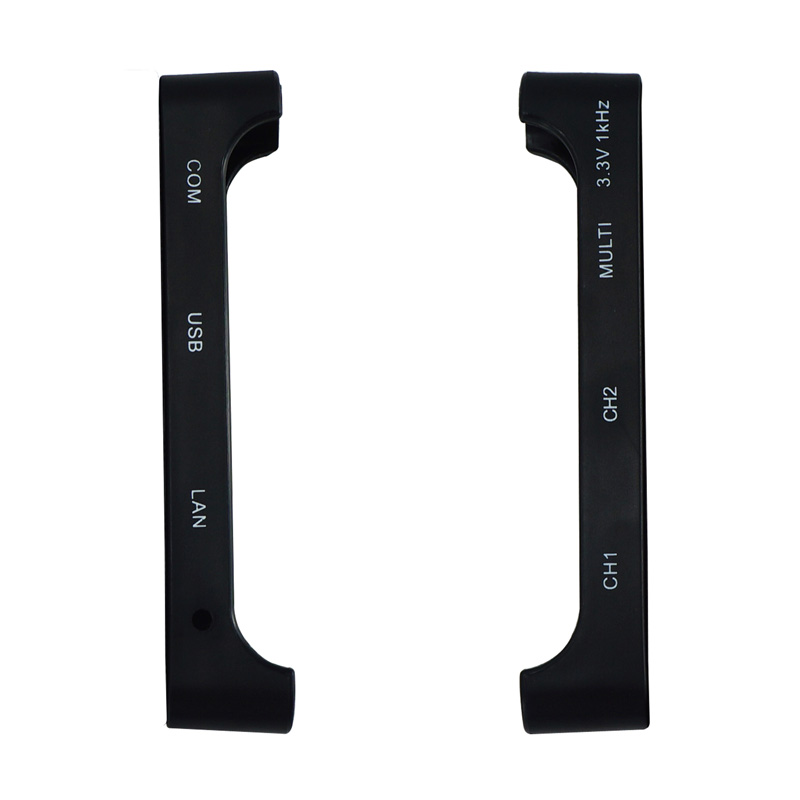

硅胶套

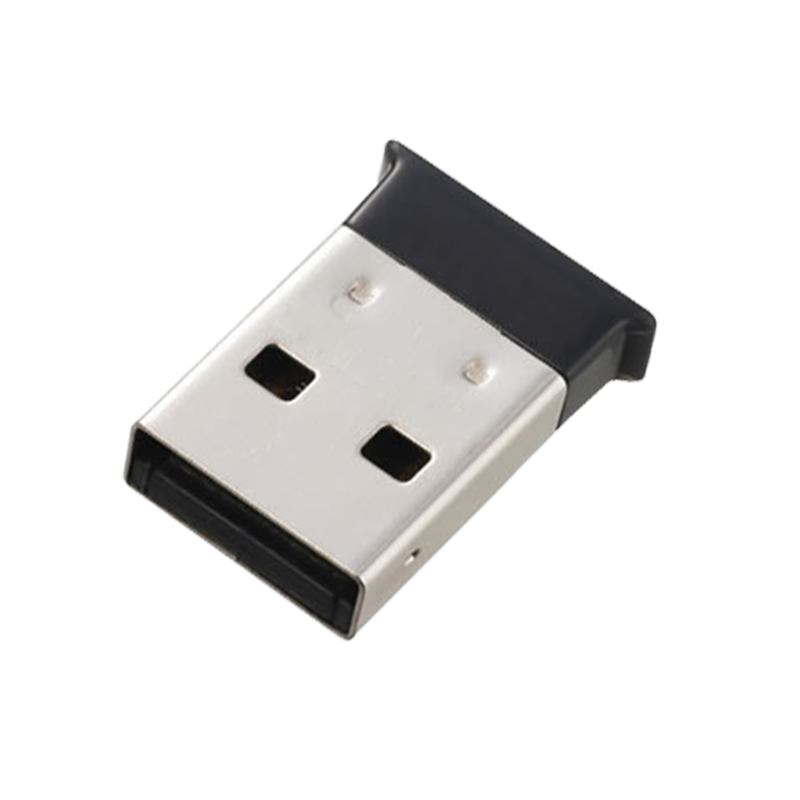

WI-FI模块（选配）
Micro USB数据线

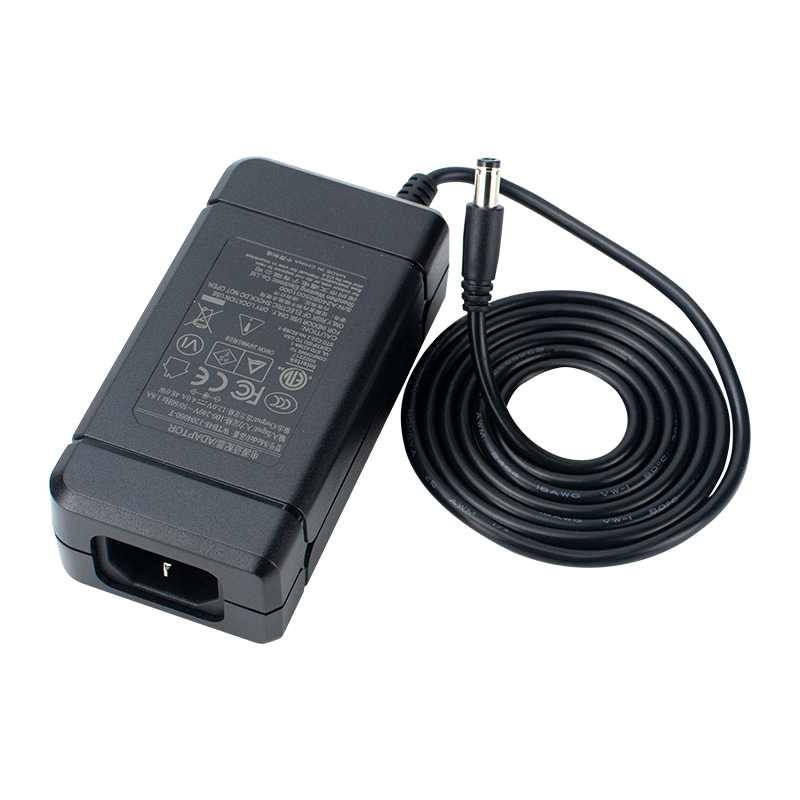

适配器
产品说明书
