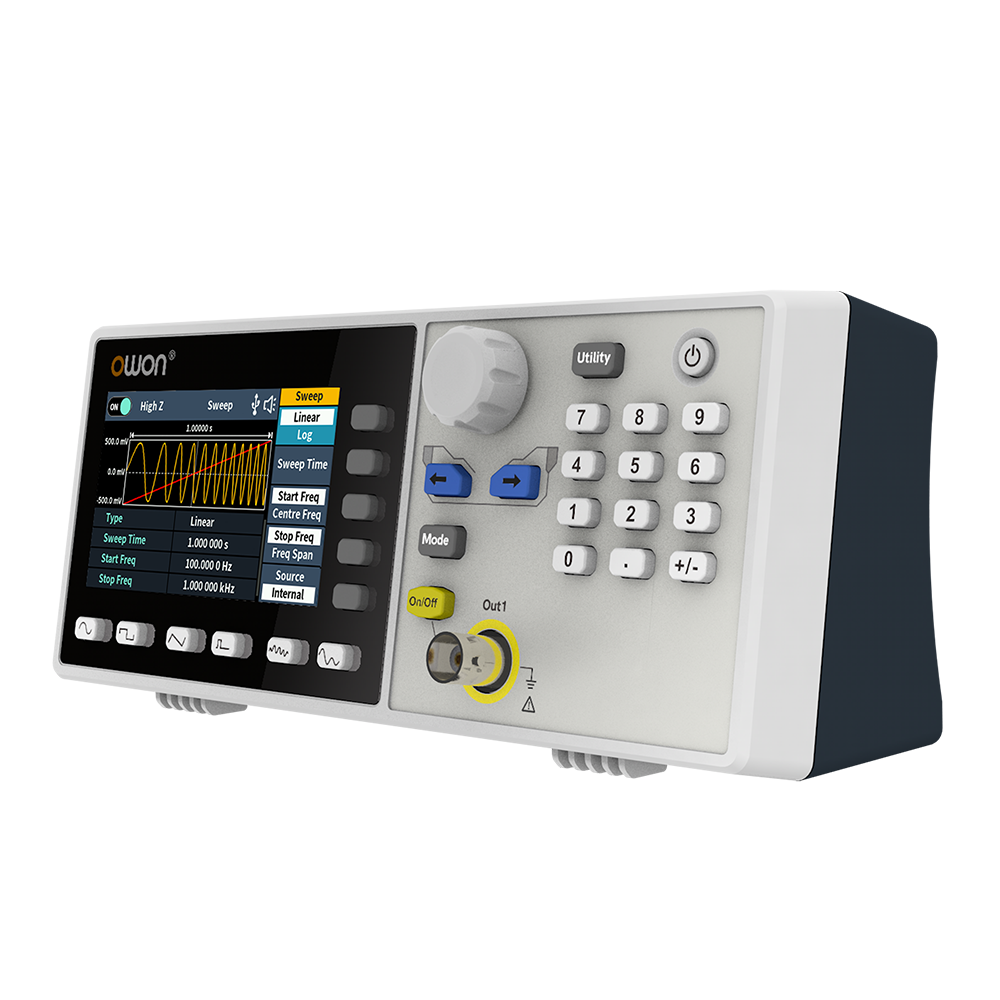

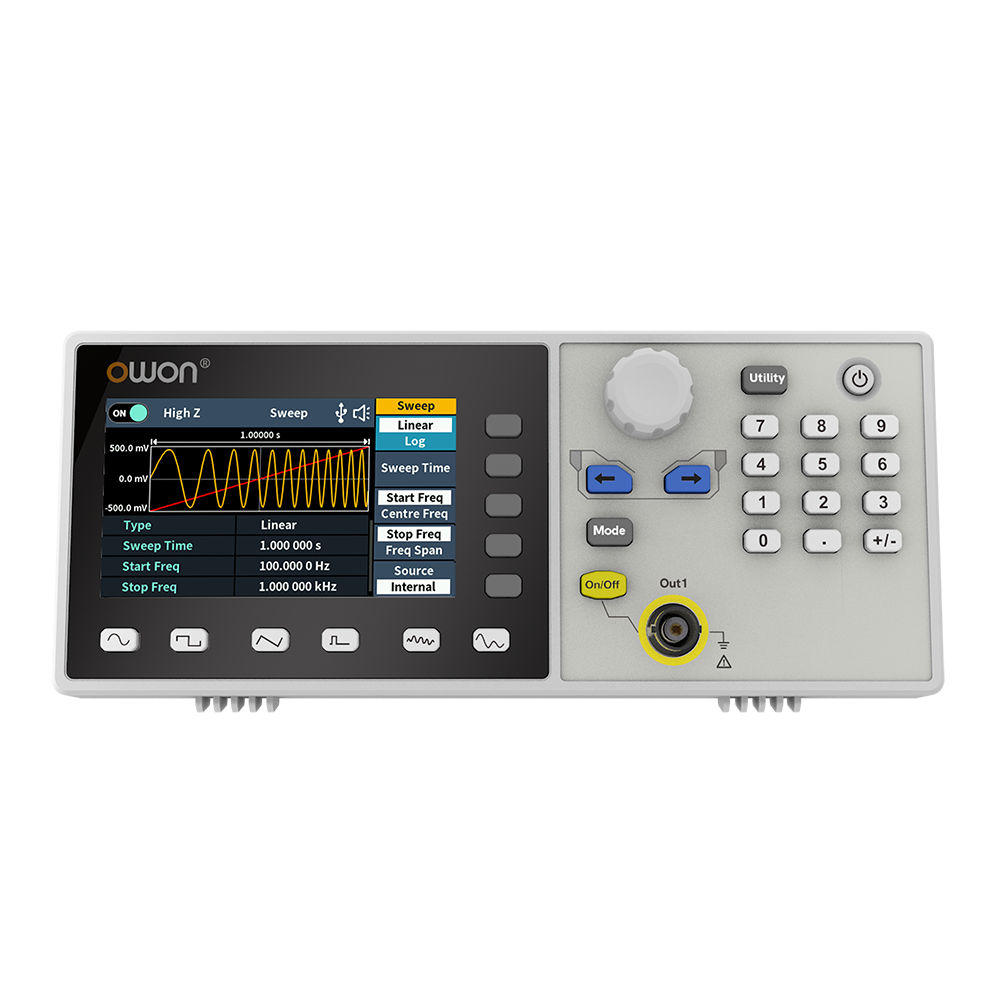

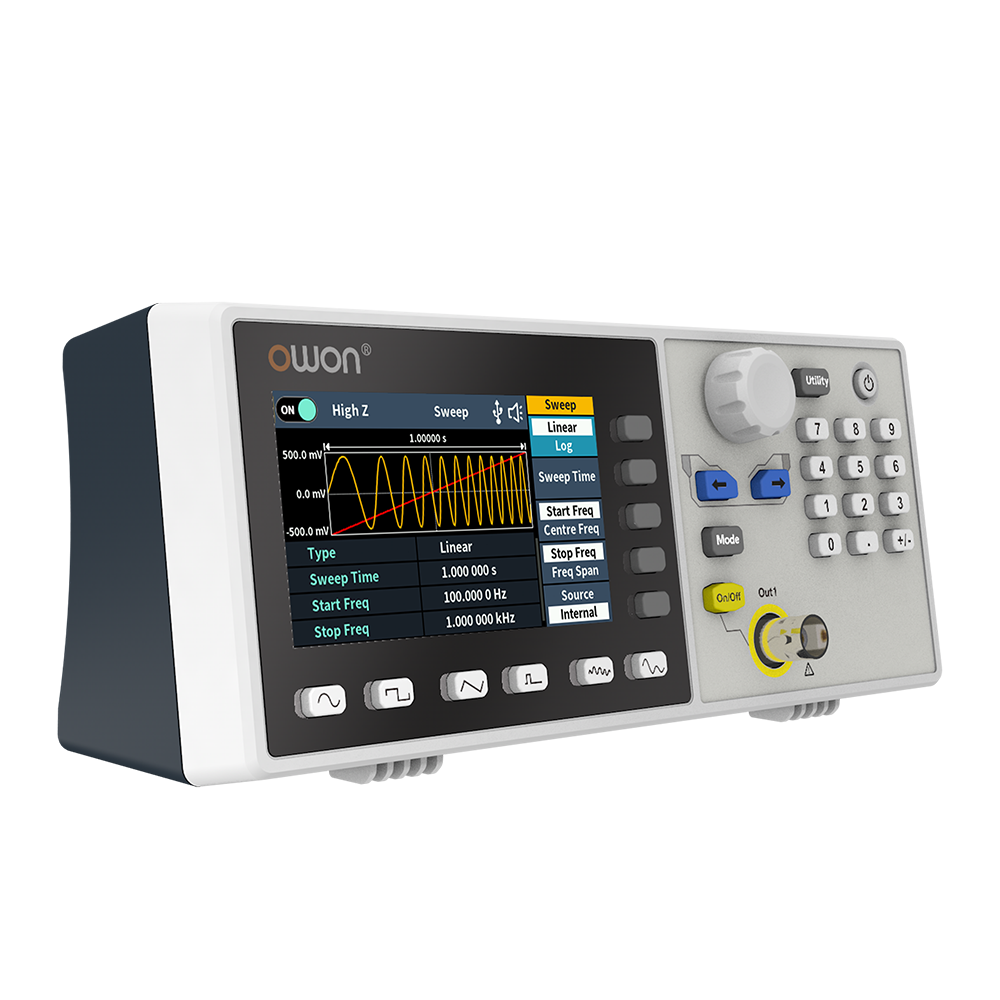

DGE1000系列单通道信号发生器

Name: DGE1000系列单通道信号发生器
Brand: owon 利利普
SKU: DGE1030 / DGE1060
Availability: InStock

型号：DGE1030 / DGE1060

分类国货精品 > owon > 信号发生器 > 单通道信号源

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

60MHz最高输出频率，300MSa/s最高采样率
14 bits垂直分辨率，8K点任意波形长度
丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、DC电压等共计150余种
丰富的调制功能：AM、FM、PM、FSK、sweep、Burst
支持SCPI通信功能、labview 通信功能
3.6英寸液晶屏，参数设置一览无遗
超薄机身，使用方便

产品介绍

技术参数

型号	DGE1030	DGE1060
通道	双通道（独立）
带宽	30MHz	60MHz
实时采样率	125MSa/s	300MSa/s
垂直分辨率	14 bits
波形
标准波形	正弦波、方波、锯齿波、脉冲波、噪声
任意波形	sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、 DC电压共计150余种
频率特性
正弦波	1μHz ~ 30MHz	1μHz ~ 60MHz
方波	1μHz ~ 15MHz	1μHz ~ 20MHz
脉冲波	1μHz ~ 15MHz	1μHz ~ 20MHz
锯齿波	1μHz ~ 1MHz	1μHz ~ 2MHz
噪声	20MHz (-3dB，典型值)
任意波	1μHz ~10MHz
频率分辨率	1uHz 或 7位有效数字
频率稳定度	±30ppm (0±40℃)
频率老化率	±30ppm/年

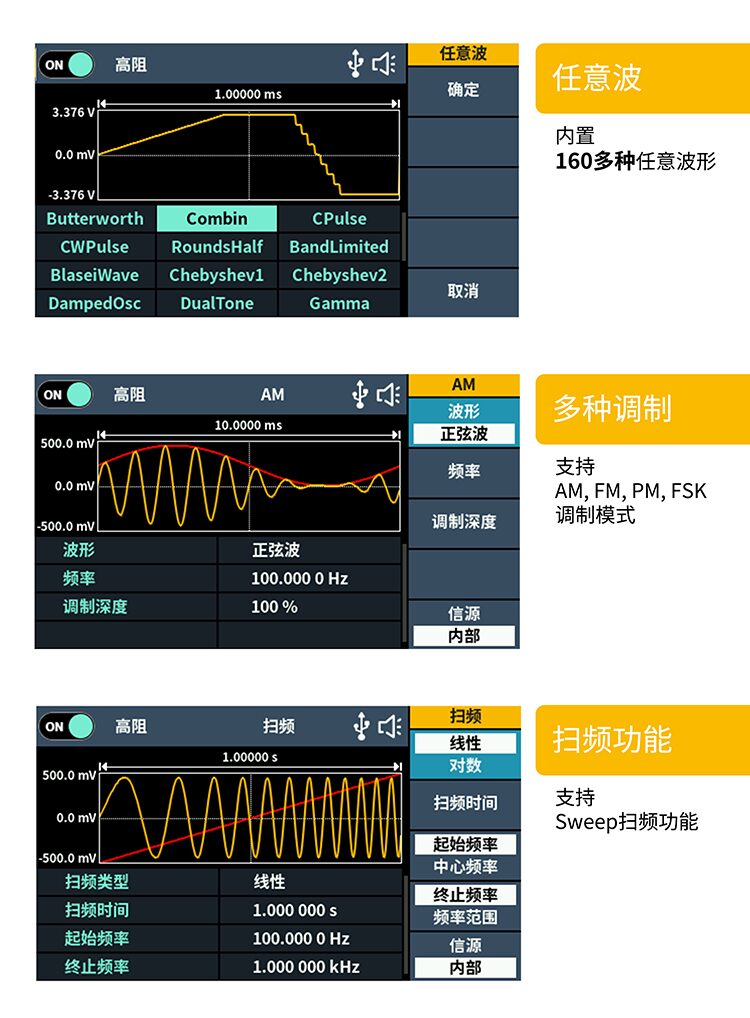

任意波
波形长度	2 ~ 8K点
采样率	125Ma/s	300Ma/s
幅值特性（未特殊标注，负载默认为50Ω）
输出幅度	1mVpp ~ 10Vpp（≤ 10MHz）；50Ω 1mVpp ~ 4Vpp （≤70MHz）；50Ω
幅度分辨率	±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
直流偏移范围（AD+DC）	±(10 Vpk – Amplitude Vpp/2) 高阻 ±(5 Vpk – Amplitude Vpp/2) 50 Ω
直流偏移分辨率	1mV or 4digits
输出阻抗	50Ω典型值
直流偏移精度	±(1 % of \|setting\| + 1 mV + amplitude Vpp x 0.5%)
调制特性
调制方式	AM、FM、PM、FSK、sweep、Burst
内部调制频率	2mHz-200kHz
扫频特性
触发源	内部、手动
载波	正弦，方波，锯齿波、任意波（DC 除外）
扫频时间	1 ms 至 500 s ± 0.1%

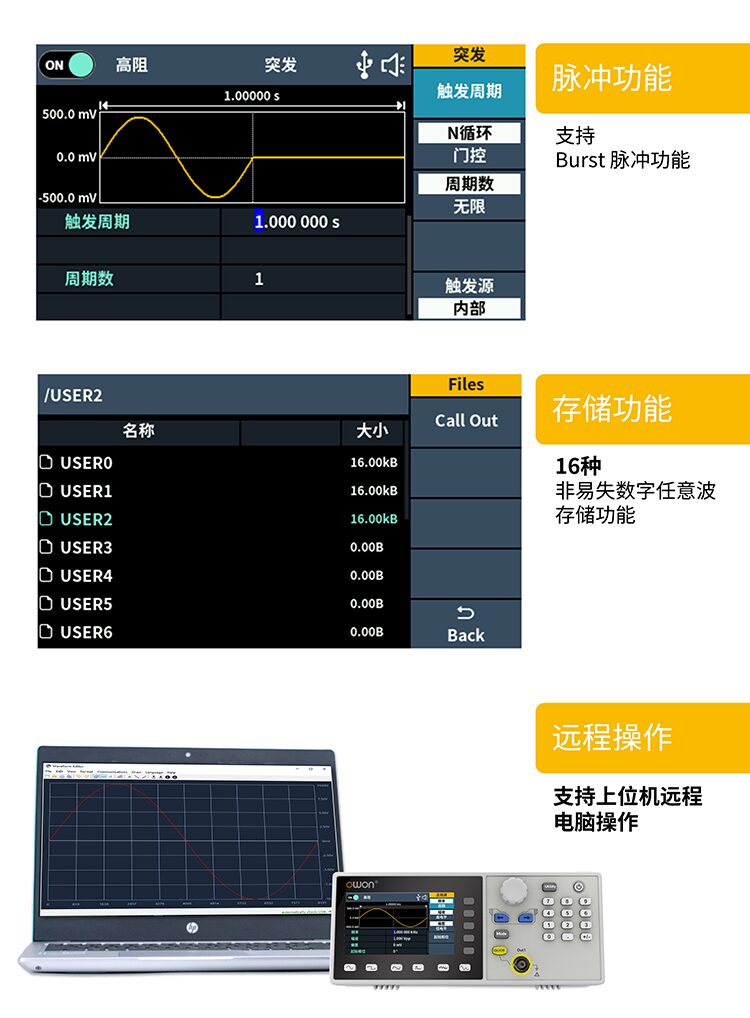

脉冲串
波形	正弦波，方波，锯齿波，脉冲波和任意波（DC除外）
类型	N循环
N循环触发源	内部、手动
载波频率	1μHz ≤ 偏移 ≤ 对应载波最大频率/2
输入/输出
显示	3.6寸 (480x272) 高分辨率TFT液晶显示
标准接口	USB Device
机械规格

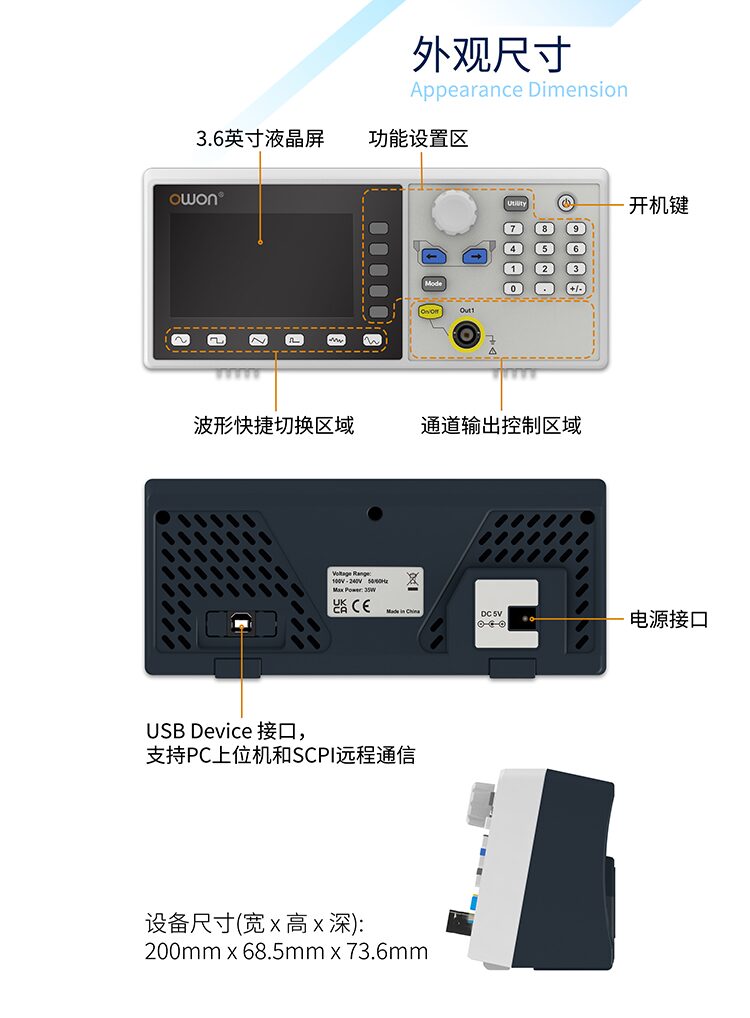

尺寸 (宽 x 高 x 深)	200mm x 68.5mm x 74.5mm
重量	0.5kg

标配附件

USB数据线
快速指南
适配器
BNC转鳄鱼夹

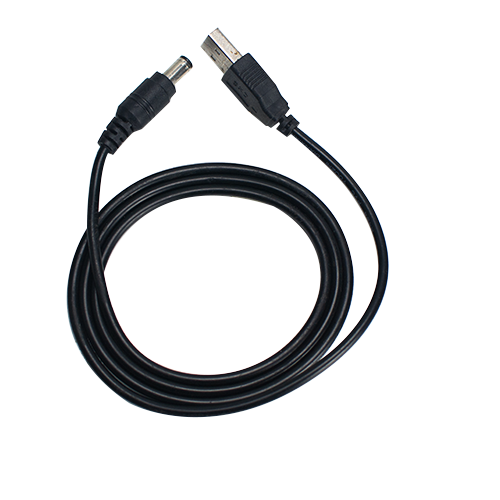

USB转DC接口线
