规格参数
产品亮点

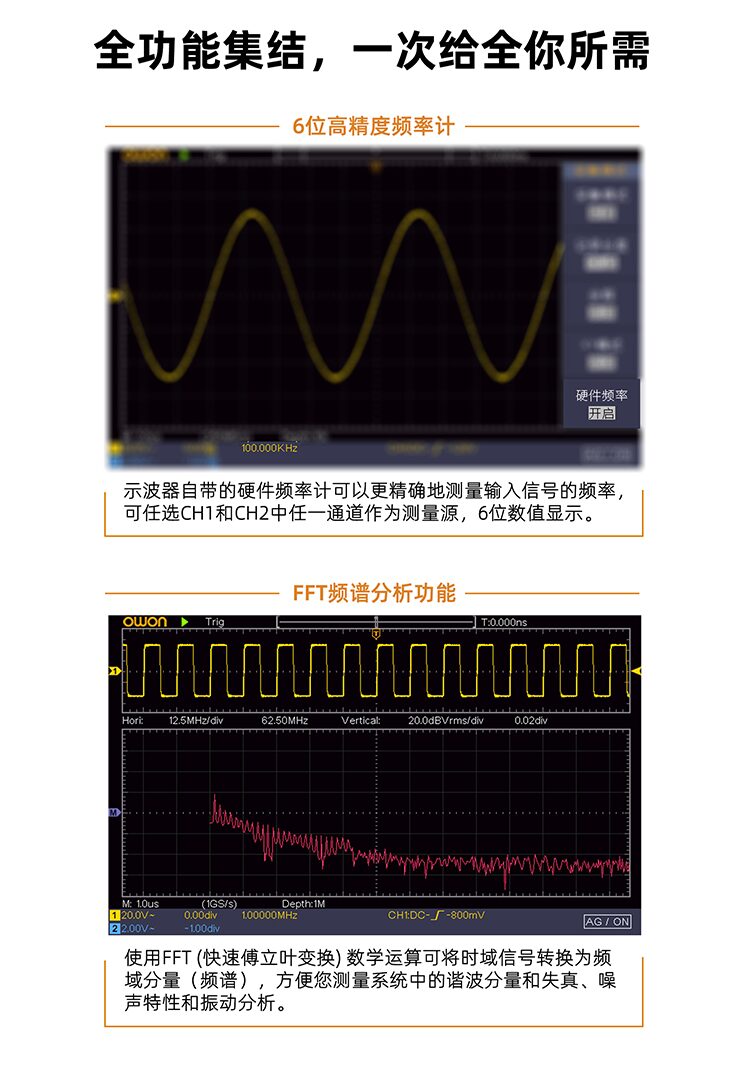

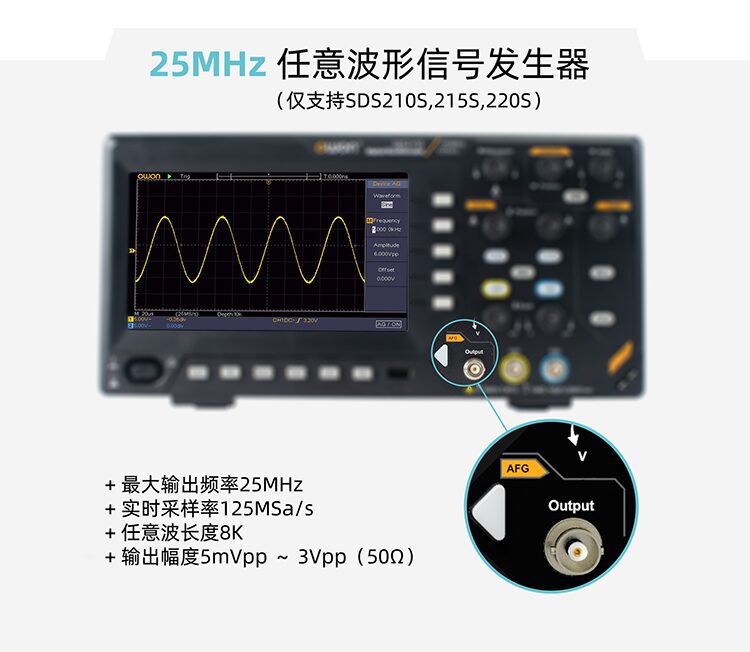

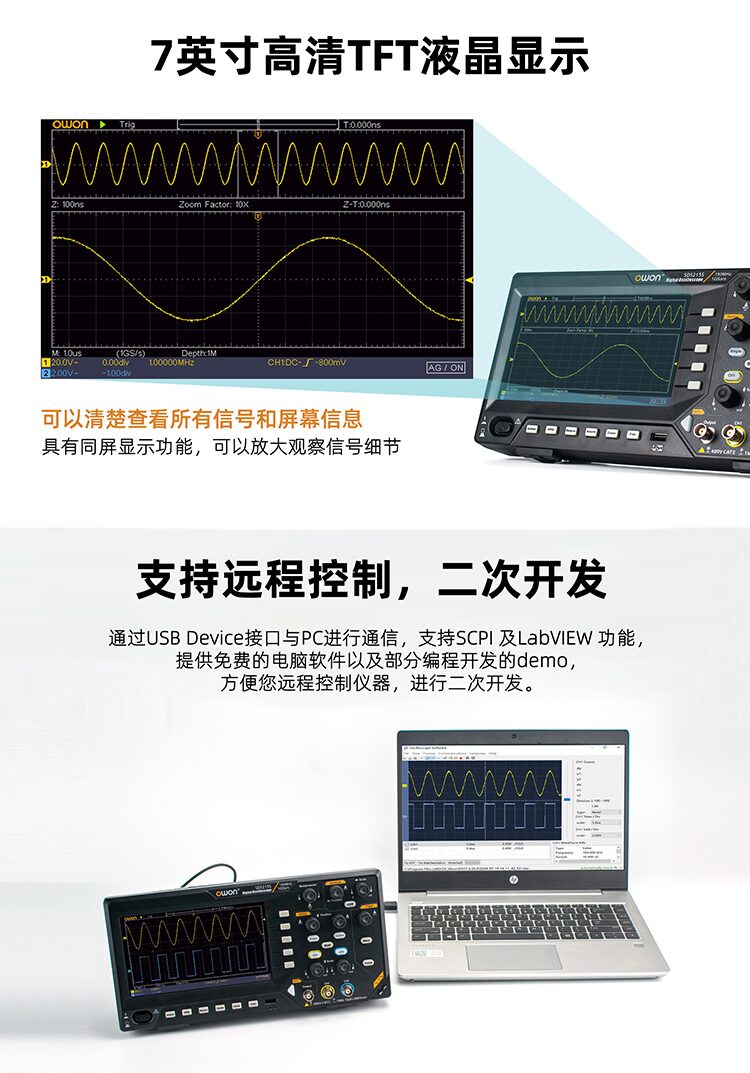

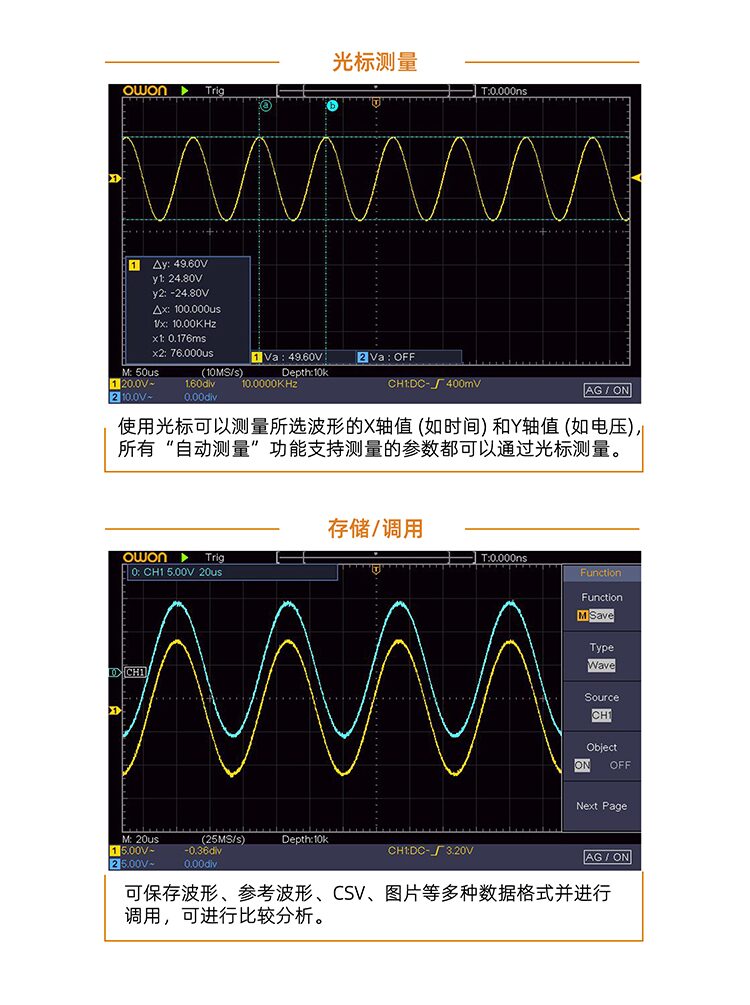

- 双通道示波器+单通道25MHz信号发生器（SDS210S,215S,220S）； + 100MHZ、150MHz, 200MHz带宽 ； + 双通道独立1GS/s实时采样率； + 存储深度20Mpts ； + 支持30种自动测量 ； + 可保存设置 、波形、参考波形、CSV、图片等多种数据格式。 + 内置6位高精度频率计 + 内置FFT频谱分析功能 + 标配USB Host/Device 通信接口，支持PC上位机，支持标准SCPI远程控制指令 + 7英寸高清TFT液晶显示
产品介绍
技术参数
|
型号 |
SDS210(S)/ SDS240 |
SDS215(S) |
SDS220(S) |
|
|
带宽 |
100MHz |
150MHz |
200MHz |
|
|
实时采样率 |
双通道独立 1GS/s（1K存储深度下） |
|||
|
采样方式 |
普通采样、峰值检测、平均值 |
|||
|
输入耦合直 |
直流、交流、接地 |
|||
|
输入阻抗 |
1 MΩ±2%，与12 pF±5 pF 并联 |
|||
|
探头衰减系数 |
1X，10X，100X，1000X |
|||
|
存储深度 |
20M |
|||
|
扫速范围（S/div） |
2 ns/div～1000 s/div按1～2～5进制方式步进 |
|||
|
灵敏度(伏/格)范围 |
2 mV/div～10 V/div |
|||
|

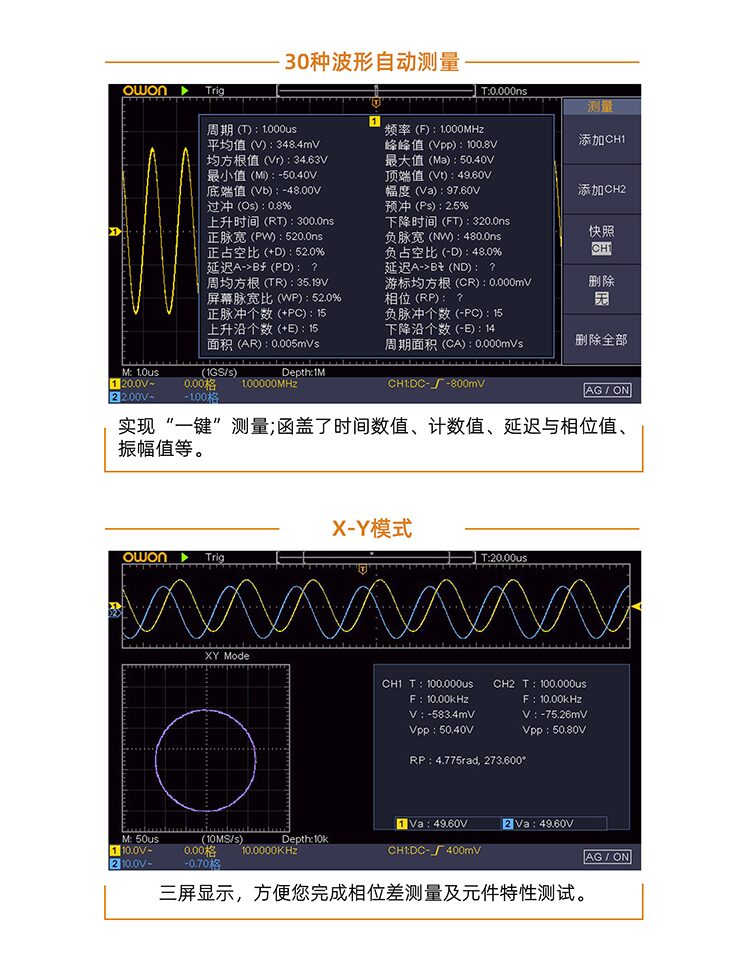

自动测量 |
周期、频率、平均值、峰峰值、均方根值、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B, 延迟 A→B,周期均方根、游标均方根、工作周期、相位 |
|||
|
数学运算 |
＋, －, ×, ÷, FFT |
|||
|
存储波形 |
16 组波形 |
|||
|
出发模式 |
边沿, 视频 |
|||
|
通信接口 |
USB Host and Device |
|||
|
频率计 |
支持 |
|||
标配附件
电源线
探极
探笔校正笔
USB数据线
Q9线
