用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品亮点

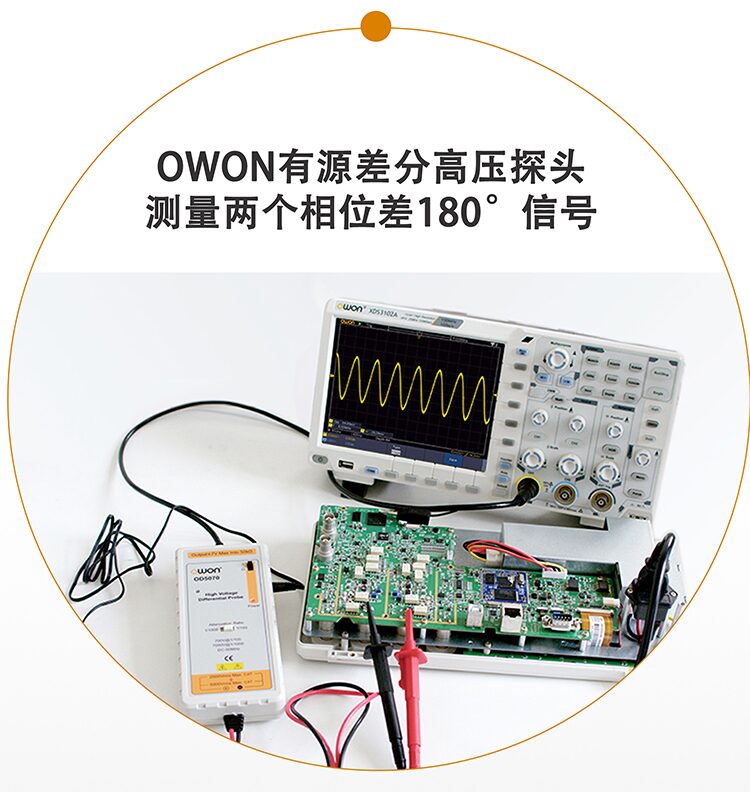

- 标准BNC接口，通用于市面上多种类的大小示波器。 + 差分信号、多通道非共地可直接测量。 + 示波器与待测物高阻隔离，减少触电风险。
产品介绍
技术参数
|
型号 |
OD5015 |
OD5070 |
OD5140 |
|
|
带宽 |
100MHz |
50MHz |
100MHz |
|
|
最大输入差分电压 |
1500V (1:1000) 150V (1:100) |
7000V (1:1000) 700V (1:100) |
14KV (1:1000) 1.4KV (1:100) |
|
|
误差 |
±1% |
|||
|
输入阻抗 |
4MΩ//2PF |
10MΩ//2PF |
||
|
输出电压 |
7V (into 50KΩ load) |
|||
|
offset |
<±5mV |
|||
|
共模互斥比 |
-80dB 60Hz，-50dB 100Hz |
|||
|
供应电源(外接) |
6V DC/300mA mains adaptor |
|||
|
BNC长度 |
90cm |
|||
|
测试线长度 |
60cm |
|||
|
重量 |
500g |
|||
|
尺寸 |
169*69*26mm |
186*94*38mm |
||

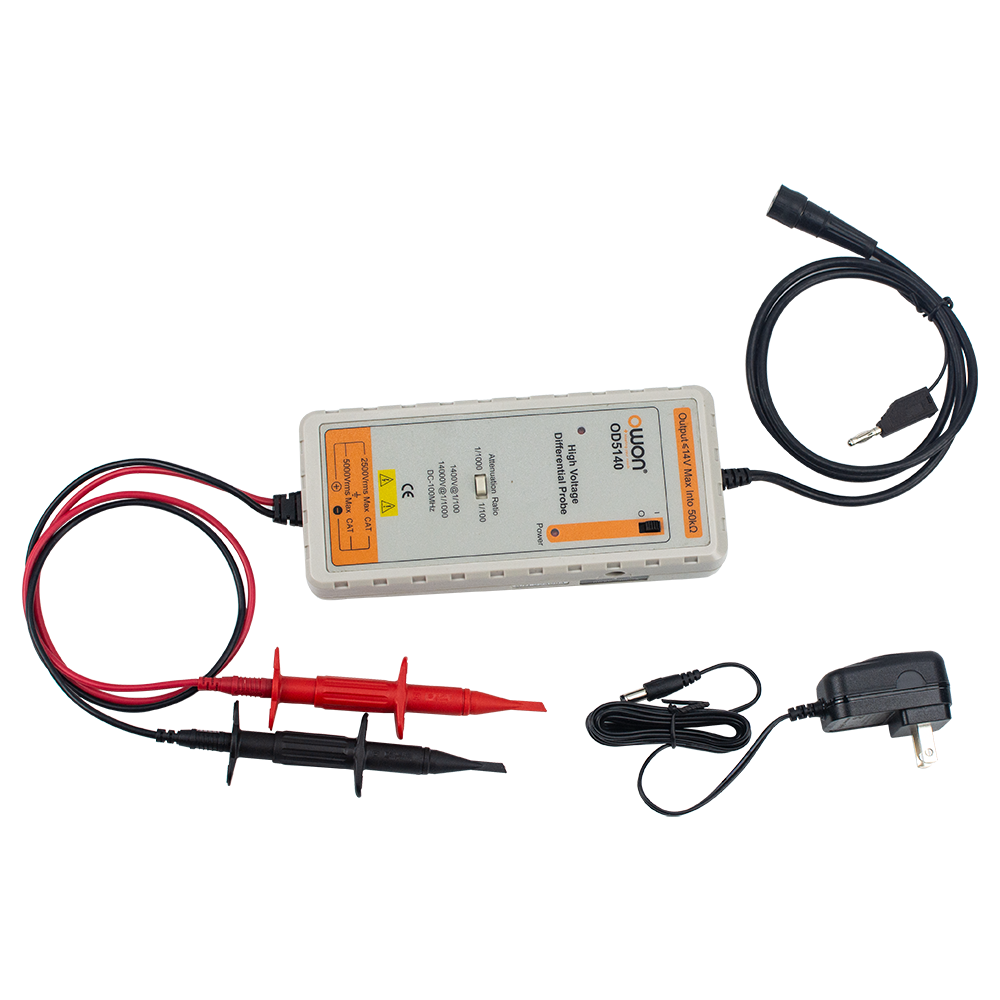

标配附件
产品说明书
