产品概述

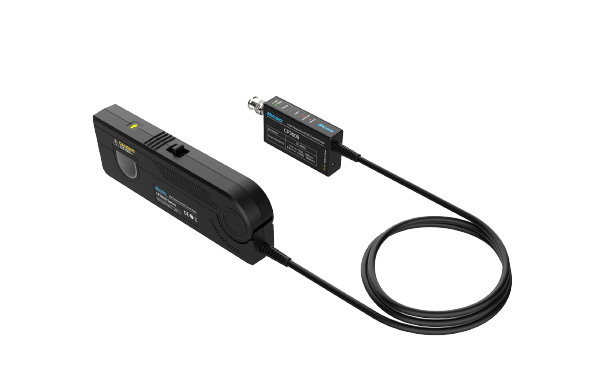

麦科信 (Micsig) 高频交直流电流探头 CP 系列，核心性能突出：带宽高达 10MHz，最大连续电流 500Arms，搭配 1% 的高精度与 10mA 的高分辨率，能精准捕获电流波形并提供高精度测量结果；同时采用双量程设计，覆盖小信号精密检测与大电流瞬态分析，助力工程师优化产品设计。使用便利与兼容性表现优异：钳口直径20mm，钳口设计简单易用，消磁和自动调零可一键完成，内置过流报警设计，提醒量程切换；采用标准 BNC 接口，兼容所有品牌示波器；适配新能源、工业电子等多场景测试需求。
优秀的设计
一键自动调零+消磁，操作简单高效，测量更快捷精准。 过流报警设计，提醒量程切换，确保测试安全。 采用标准BNC接口设计，适用所有品牌示波器。
轻松驾驭大电流测量

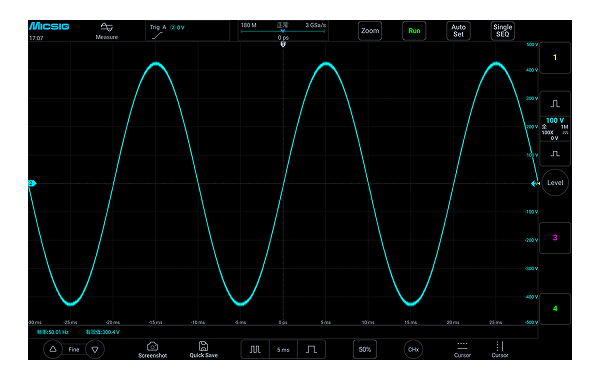

支持测量最大500Arms大电流，精准捕捉交流信号。 （图为CP3008测量300Arms大电流信号结果

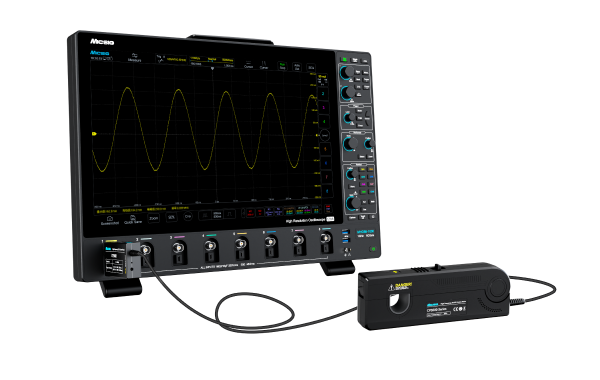

应用领域
新能源汽车设计、开关电源设计、电工实验、、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/ 消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计
参数表
| 型号 | CP5005 | CP3008 | CP3005 | CP1510 |
| 带宽 | 5MHz | DC~8MHz | DC~5MHz | DC~10MHz |
| 上升时间 | ≤70ns | ≤ 53ns | ≤ 70ns | ≤ 46ns |
| 量程 | 75Arms(75A) 500Arms（500A） | 50Arms（50A） 300Arms（300A） | 50Arms（50A） 300Arms（300A） | 30Arms（30A） 150Arms（150A） |
| 最大测量电流 | 500Arms，750Apk | 300Arms，500Apk | 300Arms，500Apk | 150Arms，300Apk |
| 精度 (DC，45-66Hz 最大连续电流 ) | ±1% ±10mA（75A) ±1% ±100mA（500A ） | ±1% ±10mA（50A) ±1% ±100mA（300A） | ±1% ±10mA（50A) ±1% ±100mA（300A） | ±1% ±10mA（30A) ±1% ±100mA（150A） |
| 分辨率 | 10mA（75A) 100mA（500A） | 10mA（50A) 100mA（300A） | 10mA（50A) 100mA（300A） | 10mA（30A) 100mA（150A） |
| 噪声 | <2.2mArms（75A） <20mArms（500A) | <1.5mArms（50A） <12mArms（300A） | <1.5mArms（50A） <12mArms（300A） | <1.5mArms（30A） <10mArms（150A） |
| 输出灵敏度 | 1V / 10A（75A，10X ) 1V / 100A（500A，100X） | 1V / 10A（50A，10X ) 1V / 100A（300A，100X） | 1V / 10A（50A，10X ) 1V / 100A（300A，100X） | 1V / 10A（30A，10X ) 1V / 100A（150A，100X） |
| 过流报警值 | ≥ 75Apk（75A） ≥ 500ApK（500A） | ≥ 50Apk（50A） ≥ 300Apk（300A） | ≥ 50Apk（50A） ≥ 300Apk（300A） | ≥ 30Apk（30A） ≥ 150Apk（150A） |
| 钳口直径 | 20mm | |||
| 供电方式 | DC 12V适配器 | |||
| 示波器端接口 | 通用标准BNC接口，可搭配所有品牌示波器使用 | |||
