规格参数

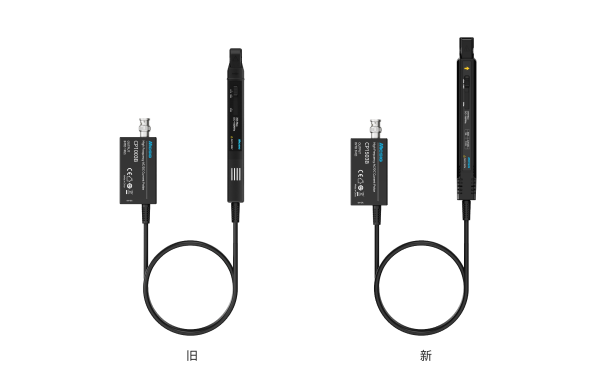

产品概述
麦科信 (Micsig) 高频交直流电流探头 CP 系列，核心性能突出：带宽高达 150MHz，最大连续电流 30Arms，搭配 1% 的高精度与 1mA 的高分辨率，能精准捕获电流波形并提供高精度测量结果；同时采用双量程设计，覆盖小信号精密检测与大电流瞬态分析，助力工程师优化产品设计。使用便利与兼容性表现优异：钳口直径5mm，钳口设计简单易用，消磁和自动调零可一键完成，内置过流报警设计，提醒量程切换；采用标准 BNC 接口，兼容所有品牌示波器；适配新能源、工业电子等多场景测试需求。 *产品外观分为新旧不同版本，不影响产品性能及使用。
优秀的设计
一键自动调零+消磁，操作简单高效，测量更快捷精准。 过流报警设计，提醒量程切换，确保测试安全。 采用标准BNC接口设计，适用所有品牌示波器。

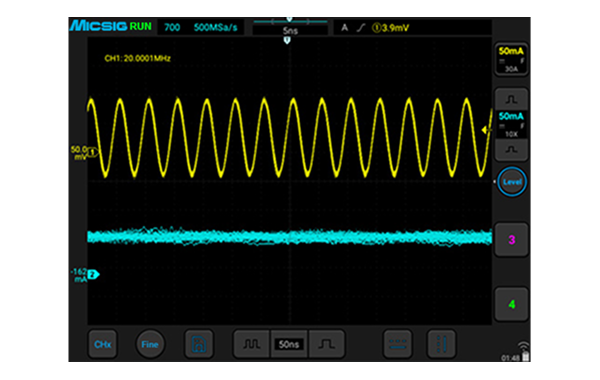

测量高频电流信号
高频交直流电流探头对于测量20M以上的信号依然游刃有余。 (CH1 黄色波形：CP1003B 测量数据） 而低频交直流电流探头测量同一该信号时信号已经完全失真。 (CH2蓝色波形）

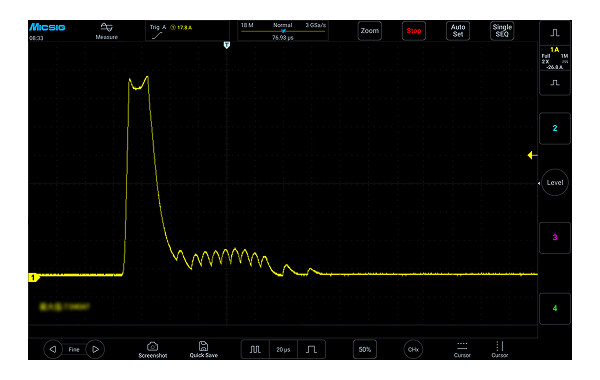

观测浪涌电流
能精准捕捉电源适配器启动时的浪涌电流波形（CP503B测量结果）。

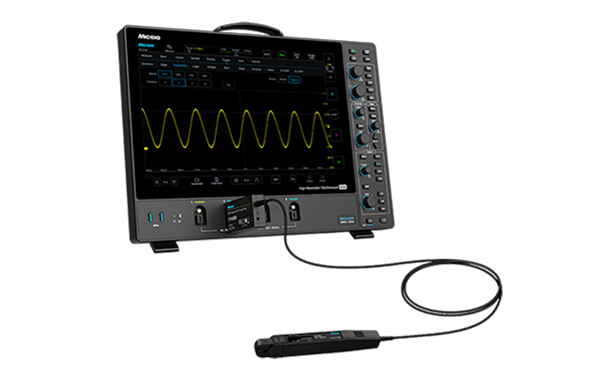

应用领域
新能源汽车设计、开关电源设计、电工实验、、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/ 消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计
参数表
| 型号 | CP1503B | CP1003B | CP503B |
| 带宽 | DC~150MHz | DC~100MHz | DC~50MHz |
| 上升时间 | ≤2.67ns | ≤ 3.5ns | ≤ 7ns |
| 量程 | 5Arms (5A) 30Arms (30A) | 5Arms（5A） 30Arms（30A） | 5Arms（5A） 30Arms（30A） |
| 最大测量电流 | 30Arms，50Apk | 30Arms，50Apk | 30Arms，50Apk |
| 精度 (DC，45-66Hz 最大连续电流 ) | ±1% ±1mA（5A) ±1% ±10mA（30A) | ±1% ±1mA（5A) ±1% ±10mA（30A） | ±1% ±1mA（5A) ±1% ±10mA（30A） |
| 分辨率 | 1mA（5A) 10mA（30A) | 1mA（5A) 10mA（30A） | 1mA（5A) 10mA（30A） |
| 噪声 | ≤400μArms (5A) ≤120μArms (30A) | <4mApp（5A） <30mApp（30A） | <4mApp（5A） <30mApp（30A） |
| 输出灵敏度 | 1V / 1A（5A，1X ) 1V / 10A（30A，10X） | 1V / 1A（5A，1X ) 1V / 10A（30A，10X ） | 1V / 1A（5A，1X ) 1V / 10A（30A，10X ） |
| 过流报警值 | ≥ 7Apk（5A） ≥ 50ApK（30A） | ≥ 7Apk（5A） ≥ 50ApK（30A） | ≥ 7Apk（5A） ≥ 50ApK（30A） |
| 钳口直径 | 5mm | ||
| 供电方式 | DC 12V适配器 | ||
| 示波器端接口 | 通用标准BNC接口，可搭配所有品牌示波器使用 | ||
