规格参数
产品概述

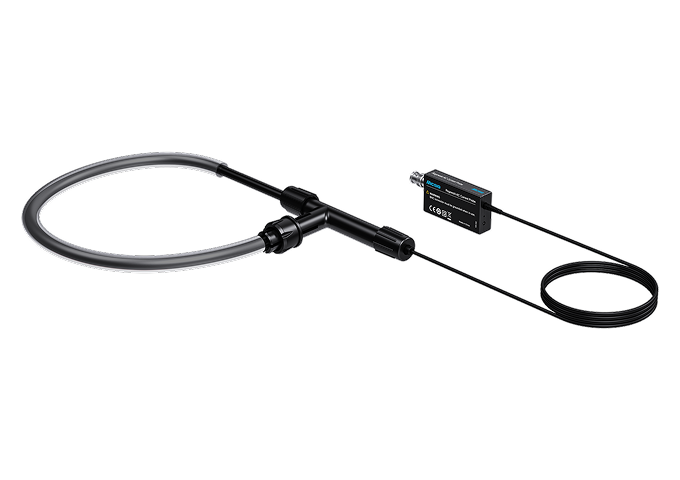

麦科信（Micsig）RCP 系列柔性罗氏线圈电流探头具备高达 30MHz 的带宽与 12000Apk 的最大可测电流。探头的插入阻抗几乎为零，能最大限度地减少对被测电路的干扰。线圈具有极高的耐压性（最高 10 kVpk），支持定制线圈截面直径、周长以及导线长度，以适应复杂应用场景。 典型测量精度高达2%，精确捕捉高频大电流信号，非常适用于第三代半导体（如SiC、GaN）的双脉冲动态测试，以及功率半导体开关瞬态电流波形的实时监测与分析。
高频谐波精准捕捉
RCP系列具备出色的高频特性，能够轻松应对高速信号和快速变化的电流波形，帮助您测量MOSFET的Id电流时观察到高频谐波成份。 RCP系列出色的响应速度，能够快速捕捉、测量并反馈MOSFET的实时电流情况，让您在设计和调试过程中事半功倍。
BNC接口、适配无忧
采用标准BNC接口设计，适配所有品牌示波器。
应用
● 测量电机驱动中的电流，比如变速驱动器 (VSD)、不间断电源 (UPS) 或开关电源 (SMPS) 电路中的电能质量测量 ● 测量碳化硅 SiC、氮化镓 GaN 等材料制成的 MOSFET、IGBT 芯片管脚电流 , 用于双脉冲测试 ● 监测小型电感器、电容器、消振电路中的电流 ● 测量电力电子中的负载电流及高次谐波电流 ● 测量大直流电流存在情况下小交流电流 ● 测量高频正弦波、脉冲或瞬态电流 ● 测量三相供电系统中交流电流 ● 测量半导体中的功率损耗 ● 测量 50/60Hz 工频电流 ● 功率转换器开发和诊断
参数表
| 型号 | RCP-L系列 | |||||||
| 线圈截面直径 | 8.0mm | |||||||
| 罗氏线圈周长 | RCP***L-700 ：700 mm | |||||||
| 精度 | 2% | |||||||
| 供电 | DC 12V | |||||||
| 导线长度 | 1.5m，指积分器到罗氏线圈的长度，支持定制 | |||||||
| 输出阻抗 | 1MΩ | |||||||
| 示波器端接口 | 通用标准BNC接口，可搭配所有品牌示波器使用 | |||||||
| RCP-L系列 | 峰值电流 | 带宽 | 输出灵敏度 | 电流变化率（峰值） | 耐压 |
| RCP600L-700 | 600Apk | 8Hz - 10MHz | 10mV/A （100X） | 70kA/μs | 10kVpk (仅罗氏线圈部分) |
| RCP1200L-700 | 1200Apk | 6Hz - 10MHz | 5mV/A （200X） | 70kA/μs | |
| RCP3000L-700 | 3000Apk | 4Hz - 10MHz | 2mV/A（500X） | 70kA/μs | |
| RCP6000L-700 | 6000Apk | 3Hz - 10MHz | 1mV/A（1000X） | 70kA/μs | |
| RCP12000L-700 | 12000Apk | 2Hz-10MHz | 0.5mV/A (2000X) | 70kA/μs |
