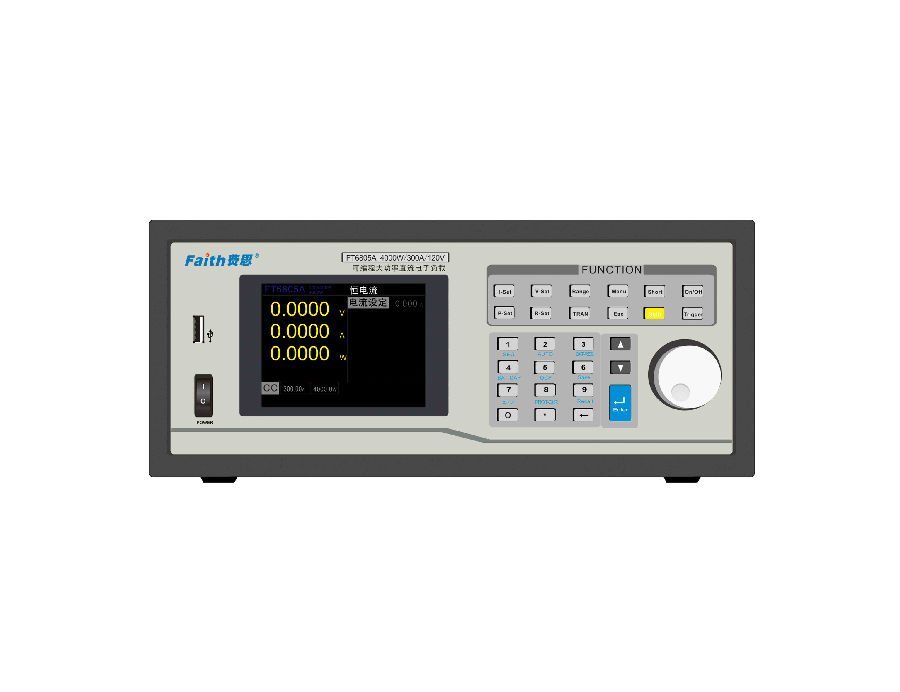

FT6800系列大功率可编程直流电子负载，基于高可靠性、高稳定性进行设计的多功能，大容量电子负载产品。其环控制单元带宽高，具有超强的防振荡能力，能最大程度的适应各类电源；而功率模块快速熔断保护设计，最大程度保证整机的持续工作能力。
FT6800系列产品线丰富，电压有40V、120V、500V、800V、1000V、1200V多个等级，单机功率范围从2.6kW至52kW，单一台电流最大达2400A。更宽的工作范围，极快的动态频率，能有效满足绝大多数的测试需求。
FT6800系列界面采用彩色LCD显示，具有良好的分辨度。配合全数字键盘，操作及其简便。对外装备有LAN、RS232、USB、GPIB（选）等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。
特点
单机功率：2.6kW～52kW，通过主/从级联方式可扩展至300kW；
0.05%精确度，0.1mA/0.1mV分辨率，20kHz动态频率控制；
快速调用、OCP/OVP测试、自动测试功能，操作方便灵活；
外部模拟编程功能，可实现复杂带载波形模拟；
动力电池和超级电容测试功能的一键测试；
全面的保护功能：过电压、过电流、过温度、限电流、限功率、反接告警等；
TFT彩色液晶显示屏，中英文菜单界面；
提供多种远程通讯接口：RS232、LAN、USB、GPIB（选）；
提供SCPI与ModBus-RTU两种协议；
中文简体、繁体、英文三种的操作界面和软件界面。
应用领域
动力电池、铅酸电池、燃料电池的放电测试；
BMS与电池保护装置测试；
直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试；
大功率开关电源、UPS电源、通信电源、服务器电源的测试；
太阳能电池阵列、工业电机的虚拟负载测试。
多种工作模式

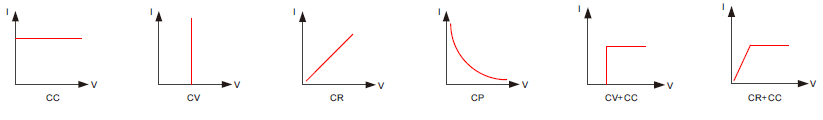

FT6800系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。
级联

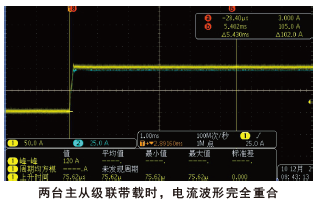

FT6800系列负载支持主从级联功能，实现多台同型号负载的并联使用，功率最大可扩展至300kW 。级联时，用户只需要对主机进行控制，每个从机自动复制主机的带载参数，实现自主均流。级联后的系统可实现单机的全部功能，包括CV模式下的带载。
OCP测试

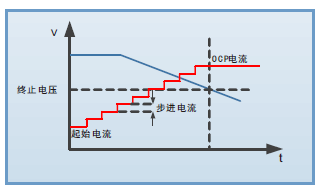

FT6800系列负载本身提供了OCP测试， 其主要被应用与BMS、电源模块的过电流和过功率点的测试。OCP测试时，将自动寻找被测物的过流保护点并记录IMAX，PMAX。结合测试参数的高、低限制值，可自动判定测试结果是否超出设定规格，为产品的设计验证及生产线系统测试节省时间。
序列功能

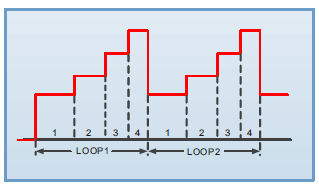

FT6800系列电子负载提供序列测试功能。用户可以自行编辑一个负载的测试序列， 以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件，每个文件最多可执行50步，单步最长时间可设置为0.1ms～90000s，适合各种时间带载测试。同时，用户还可以设置序列的循环次数与切换方式。
电池测试
电池内阻和容量是评价电池参数的重要指标。为了方便测试，FT6800系列负载提供了电池测试功能，包括电池内阻测试与电池容量测试。
电池内阻测试
FT6800系列负载通过直流放电法（DCR)来进行电池内阻测试。
电池容量测试

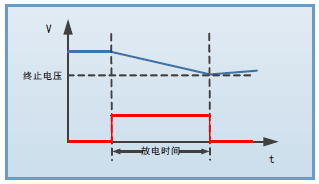

此功能采用恒电流方式放电。放电过程中，将记录放电电量、放电容量与放电时间。
超级电容测试

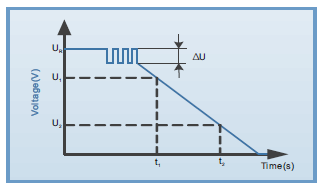

超级电容内阻和容量是评价电容参数的重要指标,为了方便超级电容测试, FT6800系列负载提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量,设定超级电容的放电电流、放电终止点、容量计算起止点即可测试。
外部模拟编程

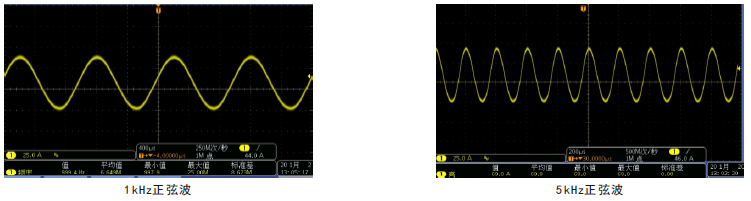

FT6800系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。
多接口与多协议
FT6800系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。
电脑图形化操作软件

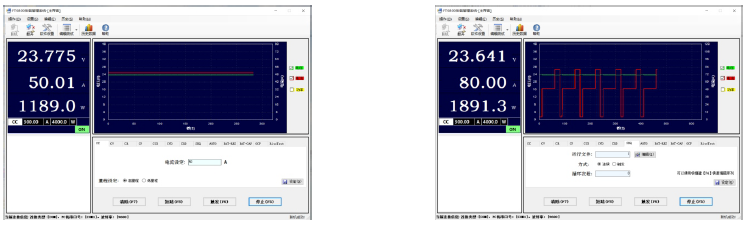

FT6800系统提供了一款具有虚拟仪器功能的功能性软件，可以导出测试数据、生成图像、打印报告，软件以图像和数据实时显示的方式，更直观和便于对比。
选购信息
名称 | 型号或规格 | 说明 |
GPIB适配卡 | FT68001B | 工厂出货前安装 |
订购信息
型号 | 规格 | 型号 | 规格 | 型号 | 规格 |
FT6803A | 2.6kW/300A/120V | FT6812A | 8kW/160A/800V | FT68016C | 16kW/320A/800V |
FT6804A | 2.6kW/100A/500V | FT6813A | 8kW/160A/1000V | FT68016D | 16kW/320A/1kV |
FT6805A | 4kW/300A/120V | FT6814A | 12kW/600A/120V | FT68016E | 16kW/240A/1.2kV |
FT6806A | 4kW/100A/500V | FT6815A | 12kW/300A/500V | FT68020A | 20kW/900A/120V |
FT6807A | 5.2kW/600A/120V | FT6817A | 12kW/240A/800V | FT68020B | 20kW/500A/500V |
FT6808A | 5.2kW/200A/500V | FT6818A | 12kW/240A/1kV | FT68020C | 20kW/400A/800V |
FT6809A | 5.2kW/60A/800V | FT6819A | 12kW/180A/1.2kV | FT68020D | 20kW/400A/1kV |
FT6810A | 8kW/600A/120V | FT68016A | 16kW/900A/120V | FT68020E | 20kW/300A/1.2kV |
FT6811A | 8kW/200A/500V | FT68016B | 16kW/400A/500V | - | - |
规格参数
规格表-1 | ||||||||||||
型号 | FT6803A | FT6804A | FT6805A | FT6806A | ||||||||
电压 | 120V | 500V | 120V | 500V | ||||||||
电流 | 300A | 100A | 300A | 100A | ||||||||
功率 | 2600W | 2600W | 4000W | 4000W | ||||||||
满电流最小操作电压 | 2V/300A | 4.5V/100A | 2V/300A | 4.5V/100A | ||||||||
恒电流模式 | ||||||||||||
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A | ||||
分辨率 | 0.5mA | 5mA | 0.2mA | 2mA | 0.6mA | 6mA | 0.2mA | 2mA | ||||
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | ||||
恒电压模式 | ||||||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V | ||||
分辨率 | 0.2mV | 2mV | 1mV | 10mV | 0.2mV | 2mV | 1mV | 10mV | ||||
精度 | 0.05%+0.05%.S. | |||||||||||
恒功率模式 | ||||||||||||
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W | ||||||||
分辨率 | 50mW | 50mW | 70mW | 70mW | ||||||||
精度 | 0.5%+1%F.S. | 0.5%+1%F.S. | 0.2%+0.3%F.S. | 0.2%+0.3%F.S. | ||||||||
恒电阻模式 | ||||||||||||
量程 | 0.004～40Ω | 0.08～640Ω | 0.05～500Ω | 1～8000Ω | 0.004～40Ω | 0.08～640Ω | 0.05～500Ω | 1～8000Ω | ||||
精度 | 0.01%+0.075S | 0.01%+0.005S | 0.01%+0.0062S | 0.01%+0.0004S | 0.01%+0.083S | 0.01%+0.0052S | 0.01%+0.025S | 0.01%+420uS | ||||
分辨率 | 16bits | |||||||||||
斜率 | ||||||||||||
电流斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | ||||
电压斜率量程 | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | ||||
功率斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | ||||
电阻斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | ||||
精度 | （1±35%）*设定值 | |||||||||||
电压测量 | ||||||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V | ||||
精度 | 0.025%+0.025%F.S. | |||||||||||
电流测量 | ||||||||||||
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A | ||||
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | ||||
功率测量 | ||||||||||||
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W | ||||||||
精度 | 0.2%+0.3%F.S | |||||||||||
瞬态测量 | ||||||||||||
T1&T2 | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | ||||
分辨率 | 1us | 1ms | 1us | 1ms | 1us | 1ms | 1us | 1ms | ||||
精度 | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | ||||
尺寸 | 440(W)×200(H)×630(D) | |||||||||||
温度规格 | 保护温度85℃，操作温度0～40℃，满功率操作温度0～25℃ | |||||||||||
规格表-2 | ||||||||||||
型号 | FT6807A | FT6808A | FT6810A | FT6811A | ||||||||
电压 | 120V | 500V | 120V | 500V | ||||||||
电流 | 600A | 200A | 600A | 200A | ||||||||
功率 | 5200W | 5200W | 8000W | 8000W | ||||||||
满电流最小操作电压 | 2.5V/600A | 4.5V/200A | 2.5V/600A | 4.5V/200A | ||||||||
恒电流模式 | ||||||||||||
量程 | 0-60A | 0-600A | 0-20A | 0-200A | 0-60A | 0-600A | 0-20A | 0-200A | ||||
分辨率 | 1mA | 10mA | 0.4mA | 4mA | 1mA | 10mA | 0.4mA | 4mA | ||||
精度 | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | ||||
恒电压模式 | ||||||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V | ||||
分辨率 | 0.2mV | 2mV | 1mV | 10mV | 0.2mV | 2mV | 1mV | 10mV | ||||
精度 | 0.05%+0.05%F.S. | |||||||||||
恒功率模式 | ||||||||||||
量程 | 0-5200W | 0-5200W | 0-8000W | 0-8000W | ||||||||
分辨率 | 90mW | 90mW | 140mW | 140mW | ||||||||
精度 | 0.2%+0.3%F.S. | |||||||||||
恒电阻模式 | ||||||||||||
量程 | 0.002～20Ω | 0.04～320Ω | 0.025～250Ω | 0.5～4000Ω | 0.002～20Ω | 0.04～320Ω | 0.025～250Ω | 0.5～4000Ω | ||||
精度 | 0.01%+0.15S | 0.01%+0.01S | 0.01%+0.12S | 0.01%+830uS | 0.01%+0.15S | 0.01%+0.01S | 0.01%+0.012S | 0.01%+830uS | ||||
分辨率 | 16bits | |||||||||||
斜率 | ||||||||||||
电流斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms | ||||
电压斜率量程 | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | 1-50V/ms | 50-500V/ms | 4-200V/ms | 200-2000V/ms | ||||
功率斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms | ||||
电阻斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms | ||||
精度 | （1±35%）*设定值 | |||||||||||
电压测量 | ||||||||||||
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V | ||||
精度 | 0.025%+0.025%F.S. | |||||||||||
电流测量 | ||||||||||||
量程 | 0-60A | 0-600A | 0-20A | 0-200A | 0-60A | 0-600A | 0-20A | 0-300A | ||||
精度 | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | ||||
功率测量 | ||||||||||||
量程 | 0-5200W | 0-5200W | 0-8000W | 0-8000W | ||||||||
精度 | 0.2%+0.3%F.S | |||||||||||
瞬态测量 | ||||||||||||
T1&T2 | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | ||||
分辨率 | 1us | 1ms | 1us | 1ms | 1us | 1ms | 1us | 1ms | ||||
精度 | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | ||||
尺寸 | 440(W)×420(H)×680(D) | |||||||||||
温度规格 | 保护温度85℃，操作温度0～40℃，满功率操作温度0～25℃ | |||||||||||
