简述

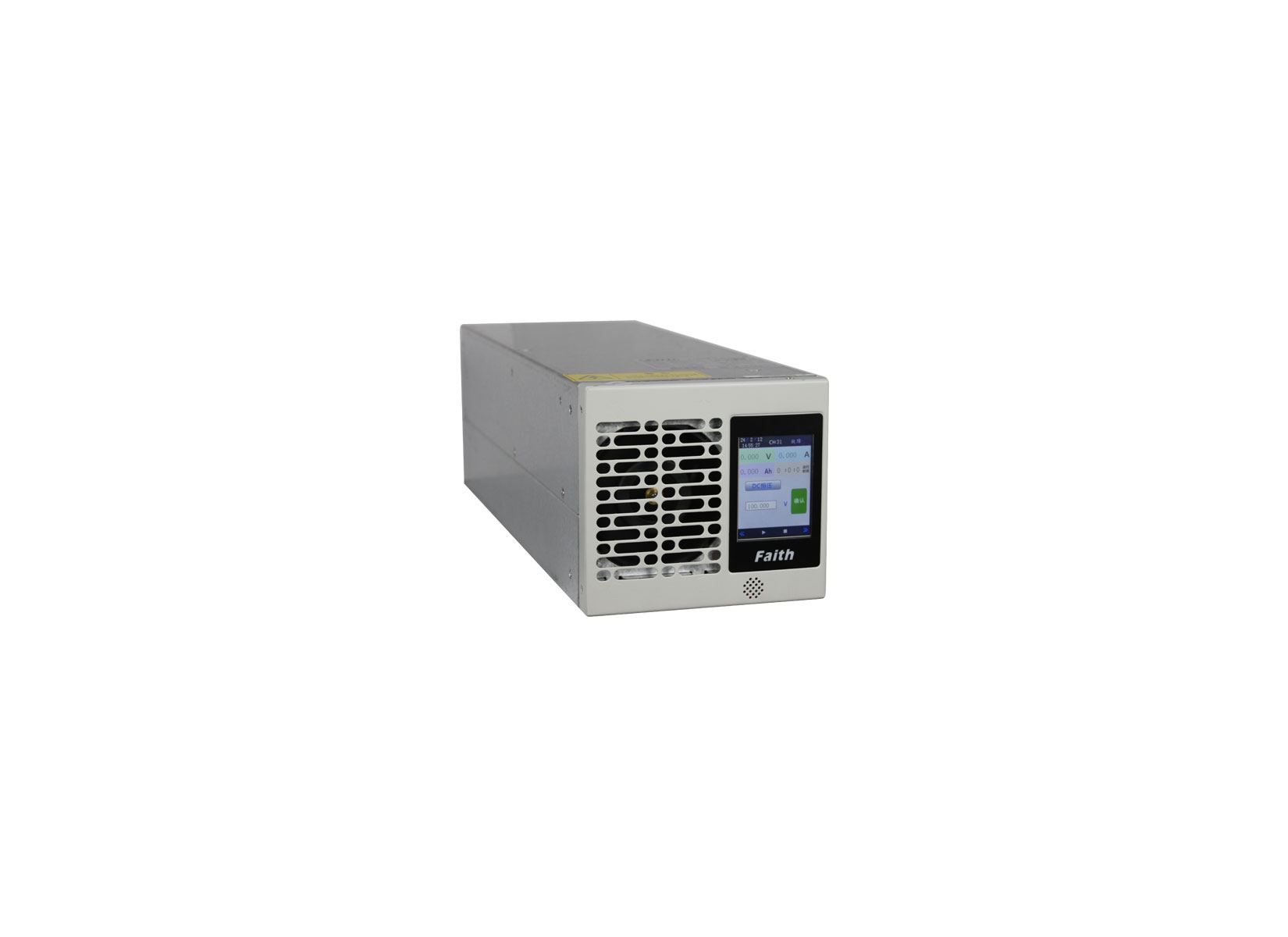

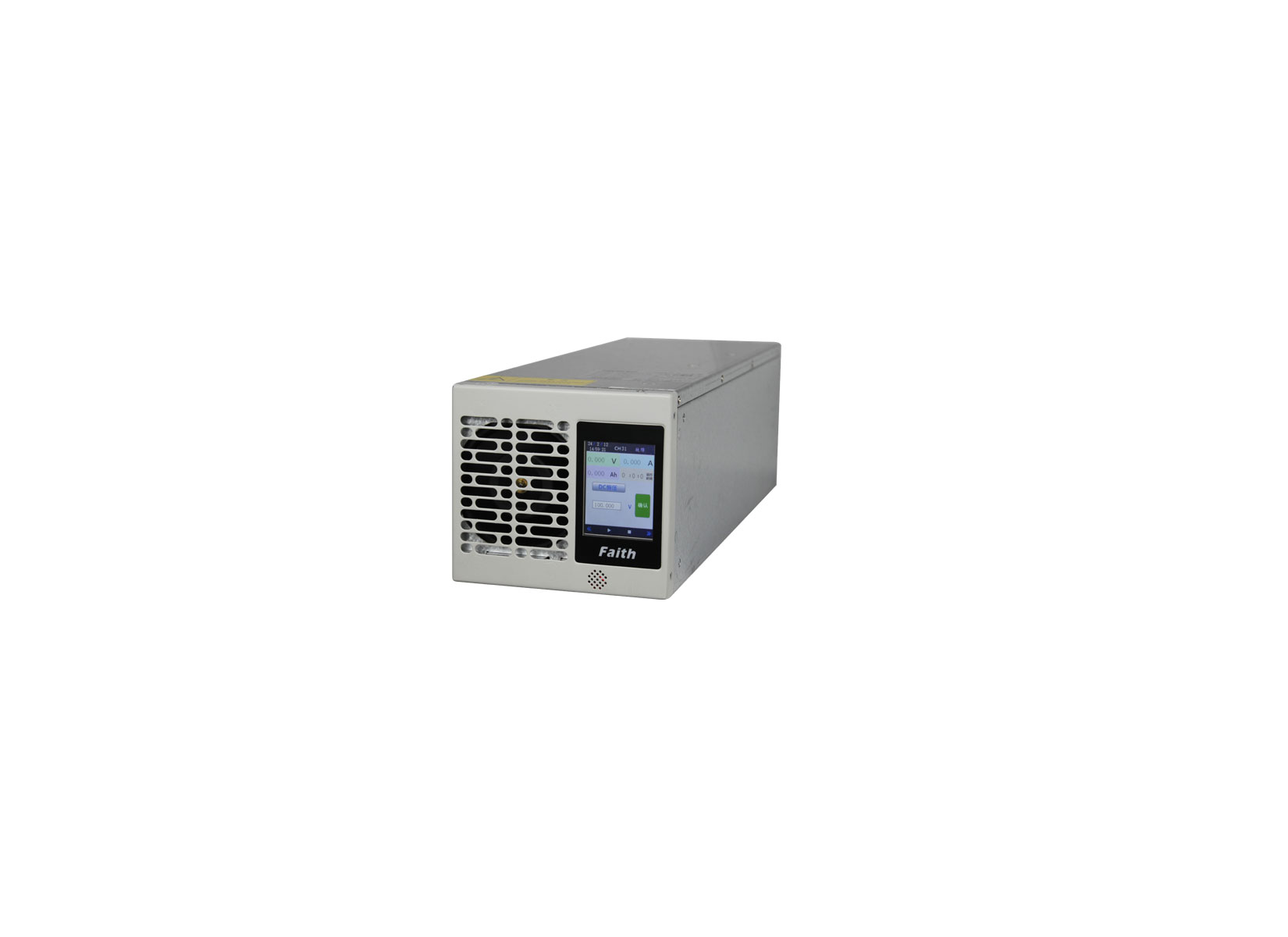

FTDM系列模块化双向测试电源，采用最新优化的模块化设计，配合先进的控制算法可实现多机并联，并机系统功率等级覆盖6kW～1MW。具备LCD本地监控与BMS系统远程调度功能，优良的负载适应性及电网适应性。独立风道设计使其有效应对各种复杂应用环境，系统运行更安全可靠、经济及环境适应性更强。实现智能正反向运行，无缝切换，可满足能量双向变换的应用场景。同时该产品自带离并网切换功能，切换时间不超过10ms。
FTDM系列广泛适用于新能源汽车电机，电控测试、动力电池组充放电测试、电力电子测试等领域。
特点
超高功率密度，最高可实现3U/60kW；
智能正反向运行，直流电源和回馈式负载无缝切换；
集成离、并网切换功能；
软开关设计，损耗小效率高；
功率因素＞0.99；
高动态响应，满载切换时间低至10ms；
具有输出可编程功能，可模拟多种电源与负载特性曲线；
模块化设计，易于维护，支持并联扩容；
宽工作温度范围-20℃～45℃；
输出的电压范围宽、精度高、动态响应快；
DSP设计，实现全数字化控制；
触控显示屏操作控制，简洁直观。
采用交错并联技术，减小纹波电流；
多维度智能风扇调节技术，降低功耗和噪音。
应用领域
充电桩测试及老化
储能变流器（PCS）、微网设备生产、开发
电机系统、电控系统测试
动力电池、储能设备测试
离并网自动切换
FTDM系列集成了离、并网切换电路，可以实现离并网自动切换功能。
<>
直流电源和回馈式负载无缝切换
实现源和载电流模式转换，从而在输出和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲，广泛适用于电池、电池封装以及电池保护板等储能设备测试。
<>
采用交错并联技术
FTDM系列采用了交错并联技术，可以提高输入输出端的电流和电压的变化频率，减小了电流和电压纹波。
<>
多机并联功能
FTDM系列采用先进控制算法实现多机并联，并机系统功率等级可覆盖1MW，大大扩展了电源的应用输出范围。并机功能除了使电源之间自动均载，保持输出值的一致，还保证了输出斜率曲线或者波形的一致。处于并联状态的主机，电源屏幕显示的是总电压、电流和功率值。每路从机自主均流，自动求和。
<>
订购信息
型号 | 输出电压范围 | 电流 | 功率 | 备注 | |||
FTDM006-100-100 | 2.5～100Vdc | ±100A | 6kW | 隔离双向/高度3U | |||
FTDM012-100-200 | ±200A | 12kW | |||||
FTDM018-100-300 | ±300A | 18kW | |||||
FTDM006-450-60 | 10～450Vdc | ±60A | 6kW | ||||
FTDM012-450-120 | ±120A | 12kW | |||||
FTDM018-450-180 | ±180A | 18kW | |||||
FTDM015-950-50 | 50～950Vdc | ±50A | 15kW | 隔离双向/高度2U | |||
FTDM030-950-100 | 50～950Vdc | ±100A | 30kW | 非隔离双向（储能变流器）/高度3U | |||
FTDM060-1000-88 | 680～1000Vdc | ±88A | 60kW | ||||
规格参数
规格表-1 | |||||
型号 | FTDM006-100-100 | FTDM006-450-60 | FTDM018-100-300 | FTDM018-450-180 | FTDM015-950-50 |
交流侧参数 | |||||
电压制式 | 单相三线制 | 单相三线制 | 三相五线制 | 三相五线制 | 三相五线制 |
额定电压 | 220Vac±15% | 220Vac±15% | 380Vac±15% | 380Vac±15% | 380Vac±15% |
额定频率及范围 | 45～65Hz（自适应50/60Hz电网） | ||||
功率因数 | 0.99 | ||||
谐波含量THDi | ≤5% | ≤3% | |||
直流侧参数 | |||||
电压范围 | 2.5Vdc-100Vdc | 10Vdc-450Vdc | 2.5Vdc-100Vdc | 10Vdc-450Vdc | 50～950Vdc |
电流范围 | ±100A | ±60A | ±300A | ±180A | ±50A |
电压精度 | 0.1%F.S. | ||||
电流精度 | 0.1%F.S. | ||||
基本特性 | |||||
交直流启动功能 | 具备 | ||||
正反向切换时间 | ≤10ms | ||||
峰值效率 | 92% | 93.50% | |||
通讯接口 | CAN，RS485，以太网 | ||||
外形尺寸（W*H*D） | 143*128.5*420mm | 436*129*420mm | 436*86*420mm | ||
重量（kg） | 8kg | 25kg | 16kg | ||
环境条件 | |||||
工作温度范围 | -20℃~+45℃ | ||||
存储温度 | -40℃～+70°C | ||||
工作湿度范围 | 30%～90%rh（无凝露） | ||||
存储湿度 | 20%～95%rh（无凝露） | ||||
冷却方式 | 强制风冷 | ||||
海拔高度 | 3000m | ||||
防护等级 | IP20 | ||||
噪音 | ≤70dB | ||||
安全特性 | |||||
安全规格标准 | 参考18487.1 | ||||
耐压：输入&输出-PE | 3535Vdc | ||||
耐压：输入&输出-CAN | 2828Vdc | ||||
浪涌：输入&输出-PE | 6kV | ||||
EMC特性 | 参考33008.1 | ||||
辐射 | CLASS A | ||||
ESD | 严酷等级3 | ||||
EFT | 严酷等级3 | ||||
射频抗扰度 | 严酷等级3 | ||||
规格表-2 | ||
型号 | FTDM012-100-200 | FTDM012-450-120 |
交流侧参数 | ||
电压制式 | 三相五线制 | 三相五线制 |
额定电压 | 380Vac±15% | 380Vac±15% |
额定频率及范围 | 45～65Hz（自适应50/60Hz电网） | |
功率因数 | 0.99 | |
谐波含量THDi | ≤5% | |
直流侧参数 | ||
电压范围 | 2.5Vdc-100Vdc | 10Vdc-450Vdc |
电流范围 | ±200A | ±120A |
电压精度 | 0.1%F.S. | |
电流精度 | 0.1%F.S. | |
基本特性 | ||
交直流启动功能 | 具备 | |
正反向切换时间 | ≤10ms | |
峰值效率 | 92% | |
通讯接口 | CAN，RS485，以太网 | |
外形尺寸（W*H*D） | 490*131*611mm | |
重量（kg） | 21kg | |
环境条件 | ||
工作温度范围 | -20℃~+45℃ | |
存储温度 | -40℃～+70°C | |
工作湿度范围 | 30%～90%rh（无凝露） | |
存储湿度 | 20%～95%rh（无凝露） | |
冷却方式 | 强制风冷 | |
海拔高度 | 3000m | |
防护等级 | IP20 | |
噪音 | ≤70dB | |
安全特性 | ||
安全规格标准 | 参考18487.1 | |
耐压：输入&输出-PE | 3535Vdc | |
耐压：输入&输出-CAN | 2828Vdc | |
浪涌：输入&输出-PE | 6kV | |
EMC特性 | 参考33008.1 | |
辐射 | CLASS A | |
ESD | 严酷等级3 | |
EFT | 严酷等级3 | |
射频抗扰度 | 严酷等级3 | |
规格表-3 | ||
型号 | FTDM030-950-100 | FTDM060-1000-88 |
交流侧参数 | ||
电压制式 | 三相五线制 | |
额定电压 | 380Vac±15% | |
额定频率及范围 | 50/60Hz | |
功率因数 | 0.99 | |
电流范围 | ±45A | ±92A |
谐波含量THDi | ≤3% | |
直流侧参数 | ||
电压范围 | 50Vdc-950Vdc | 680Vdc-1000Vdc |
电流范围 | ±100A | ±88A |
电压精度 | 0.1%+0.1F.S. | |
电流精度 | 0.1%+0.1F.S. | |
基本特性 | ||
交直流启动功能 | 具备 | |
正反向切换时间 | ≤10ms | |
峰值效率 | 95% | 97% |
通讯接口 | CAN，RS485，以太网 | |
外形尺寸（W*H*D） | 443*129*470mm | |
重量（kg） | 25kg | |
环境条件 | ||
工作温度范围 | -20℃~+45℃ | |
存储温度 | -40℃～+70°C | |
工作湿度范围 | 30%～90%rh（无凝露） | |
存储湿度 | 20%～95%rh（无凝露） | |
冷却方式 | 强制风冷 | |
海拔高度 | 3000m | |
防护等级 | IP20 | |
噪音 | ≤70dB | |
安全特性 | ||
安全规格标准 | 参考18487.1 | |
耐压：输入&输出-PE | 3535Vdc | |
耐压：输入&输出-CAN | 2828Vdc | |
浪涌：输入&输出-PE | 6kV | |
EMC特性 | 参考33008.1 | |
辐射 | CLASS A | |
ESD | 严酷等级3 | |
EFT | 严酷等级3 | |
射频抗扰度 | 严酷等级3 | |
MTBF | 100000hrs | |
