简述

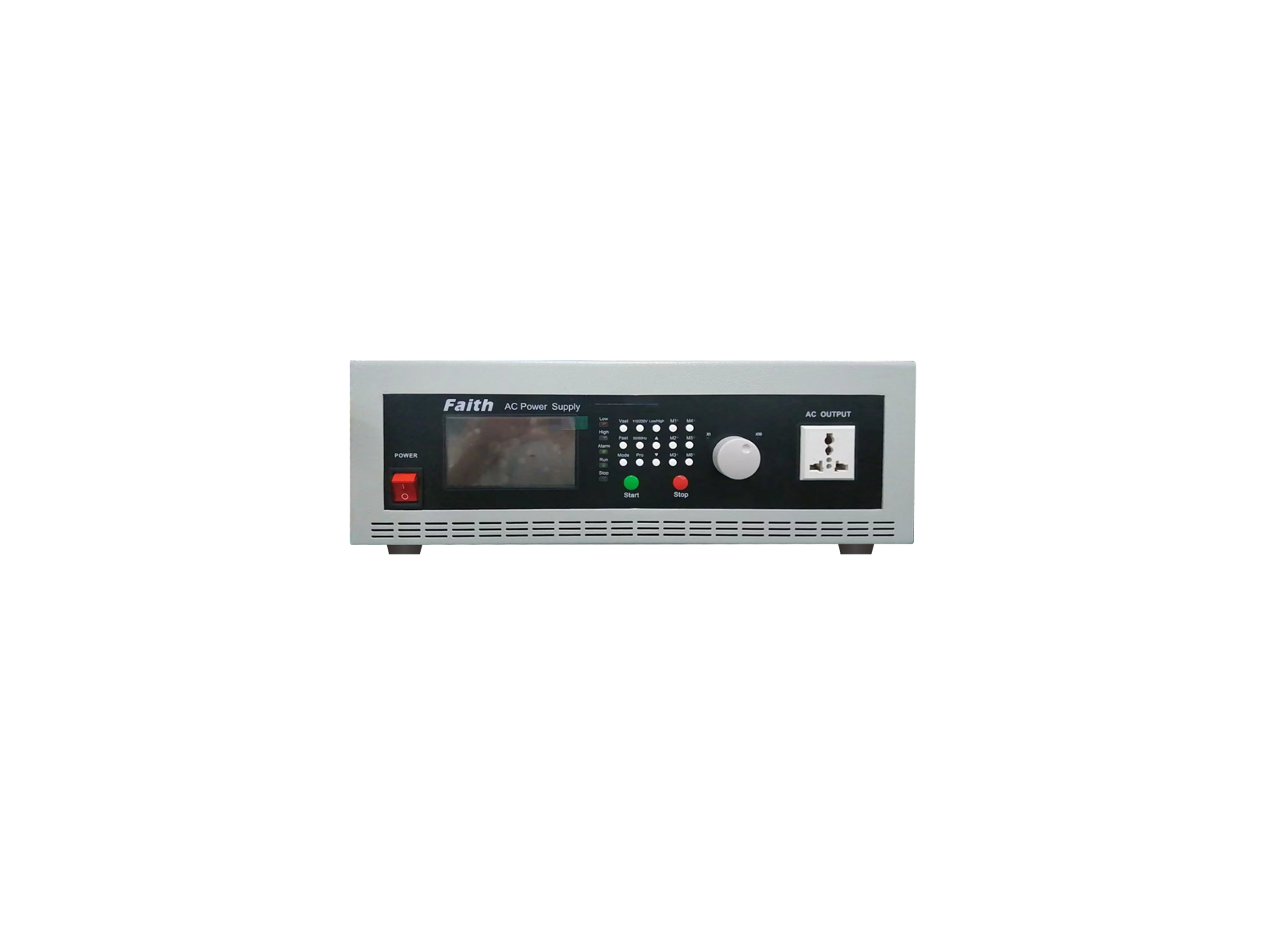

FT系列程控交流变频电源，以微处理器为核心，采用SPWM方式制作，正弦脉宽调制等技术，单机容量覆盖1kVA-60kVA，输出电压1～300V、频率45～400Hz无级数字可调，输出可以模拟世界各地不同电压及频率。产品具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点。
本系列变频电源产品采用IGBT模块组设计，降低电路复杂度，提高产品稳定性，减少电力损耗。同时，产品带有高精度电压、电流、功率、频率表，源表一体化，性能价格比高，适用于各种交流源效应测试的自动化系统、实验室、计量室等作各种精密测试。
特点
采用数字频率合成器(DDS)波形产生技术，频率稳定度高，连续性好；
测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；
全范围可调输出电压1～150V/1～300V，分辨率0.1V；
输出频率45～400Hz，分辨率0.1Hz；
具有6组（M1-M6）数据的保存与调用功能，可存储常用参数，以便使用时轻松调用；
保护模式：过压，过流，过载，短路等；
测量功能：电压RMS，电流RMS，有功功率，频率，功率因素等；
超载能力强，瞬间电流能承受额定电流的3倍；
一次可执行100组不同电压、频率、上升时间、运行时间之设定，并可作连续60000次循环测试；（触摸屏定制功能）
具有RS232或RS485通讯接口二选一，（LAN口可选配），指令执行时间小于10ms。
应用领域
自动化测试系统；
电脑、监视器设备测试；
日光灯镇流器测试；
生产品质保证/寿命测试；
马达设备及各类电机制品测试；
交换式直流电源测试；
家用电器设备测试；
变压器/TRIAC/SCR等元器件测试。
应用领域
Faith费思FT系列程控交流变频电源，以微处理器为核心，采用PWM方式制作，正弦脉宽调制等技术，单机容量覆盖500VA-800kVA，输出电压0-300V、频率45-65Hz无级数字可调， 输出可以模拟世界各地不同电压及频率，具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点，具有完善的短路、过流、过压、过热等保护功能。本系列变频电源产品适用于各种交流源效应测试的自动化系统、实验室、计量室等作各种精密测试。产品带有高精度电压、电流、功率、频率表，源表一体化，性能价格比高，采用了西门子或三菱大功率IGBT模块组设计，降低电路复杂度，提高产品稳定性，减少电力损耗，并且使单机容量不断上升。此外，产品均采用有单相或多相隔离变压器隔离市电与负载，以消除电网干扰，输出稳定纯净波形。
订购信息
产品类型 | 型号 | 输入 | 输出 | 功率 |
单相进单相出 | FT1101 | 1φ2W+PE | 1φ2W+PE | 1KVA |
FT1103 | 1φ2W+PE | 1φ2W+PE | 3KVA | |
FT1105 | 1φ2W+PE | 1φ2W+PE | 5KVA | |
FT1110 | 1φ2W+PE | 1φ2W+PE | 10KVA | |
三相进单相出 | FT3110 | 3φ4W+PE | 1φ2W+PE | 10KVA |
FT3115 | 3φ4W+PE | 1φ2W+PE | 15KVA | |
FT3120 | 3φ4W+PE | 1φ2W+PE | 20KVA | |
FT3130 | 3φ4W+PE | 1φ2W+PE | 30KVA | |
单相进三相出 | FT1306 | 1φ2W+PE | 3φ4W+PE | 6KVA |
FT1309 | 1φ2W+PE | 3φ4W+PE | 9KVA | |
三相进三相出 | FT3310 | 3φ4W+PE | 3φ4W+PE | 10KVA |
FT3315 | 3φ4W+PE | 3φ4W+PE | 15KVA | |
FT3320 | 3φ4W+PE | 3φ4W+PE | 20KVA | |
FT3330 | 3φ4W+PE | 3φ4W+PE | 30KVA | |
FT3345 | 3φ4W+PE | 3φ4W+PE | 45KVA | |
FT3360 | 3φ4W+PE | 3φ4W+PE | 60KVA | |
备注： | 交流变频电源可以带载各种类型阻抗特性的负载。不同负载类型，所需的变频电源功率容量有很大不同，其容量选型推荐如下： 阻性负载：变频电源容量 = （1.2～1.5）×负载额定功率； 感性负载：变频电源容量 = （1.5～2）×负载额定功率； 容性负载：变频电源容量 = （2～2.5）×负载额定功率； |
