产品概述
| 简述

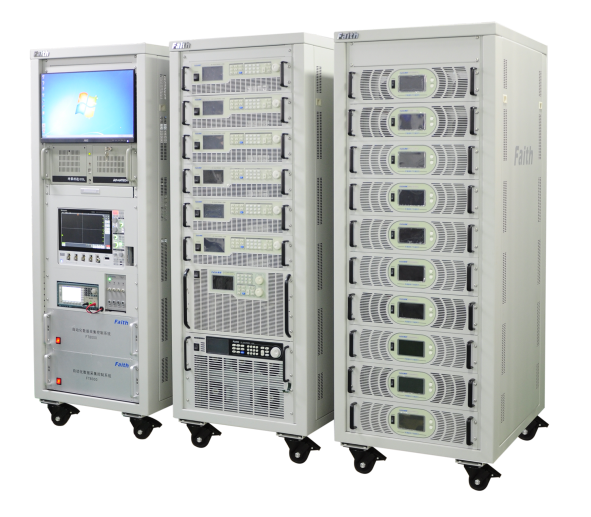

费思FTS6000汽车电器盒与线束测试系统，是针对汽车电器盒、汽车线束、继电器、保险丝以及接插件等产品测试、验证而设计的专业设备。搭配定制的黄板车台架，用于模拟车身布线环境，能有效缩短设计测试周期。
费思FTS6000汽车电器盒与线束测试系统配备高性能可编程直流电子负载阵列，可模拟各种工况测试，如加载、卸载、过载、耐久、短路、电流循环冲击、电流梯度测试，熔断等特性测试。配合控制板卡及温度采集器，可实现对继电器的时序控制及被测物的温度监控。
测试过程中，系统软件可以实时采集线束电流，压降，自动计算等效电阻值和功率损耗值。可预览设定的测试序列波形，可实时显示带载波形并支持测试数据保存与导出。
费思FTS6000汽车电器盒与线束测试系统的配置灵活度高，使用者可根据测试需求弹性化选择，能有效控制测试成本。
| 特点
费思FTS6000汽车电器盒与线束测试系统适合各类继电器、保险丝、线束的自动化测试，提供众多组合的硬件选择，如大功率直流电源、多通道电子负载、辅助电压、温度采集器等。系统结合开放式软体架构，提供专业的、功能强大的自动测试，主要特点包括：
1.结构紧凑，经济、性价比高，且占用空间小；
2.通道模块化设计体积小，可实现3U/12CH，仅为常规电子负载的1/4；
3.每通道可以单独控制，某一路出现故障时，不影响系统运行；
4.每通道电子负载功率范围：50W～12kW，电压范围：80V～600V；
5.通道支持动态和序列功能，负载带载的电流和时序可编辑；
6.具备保险丝熔断测试功能；
7.选配温度采集器，可实现电流梯度测试；
8.可选配电压采集器，进行电压降测试及内阻、持续功耗计算；
9.可选配控制板卡，能对继电器时序进行控制；
10.可定制黄板车台架，以模拟车身布线环境，方便测试；
11.专业的测试软件，支持多通道操作，采样，记录；
12.测试数据可以导出保存。
| 测试项目
FTS6000系统具备一系列标准测试项目，符合GB/T 31465.1，GB/T 31465.3，QC/T 707，QC/T 420等标准的电气测试要求，可满足大部份的标准测试。相关测试项目包括如下：
耐久性测试
脉冲时序测试
继电器寿命测试
继电器时序控制
熔断特性测试
电流循环冲击测试
电流递增与梯度测试
电压降测量及等效电阻，持续功率损耗计算
温度监控
| 应用领域
汽车电器盒
汽车线束
保险丝、继电器
端子及接插件

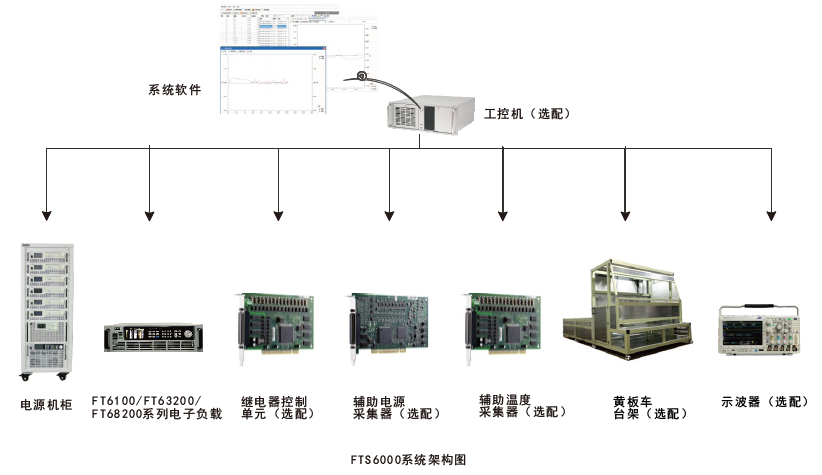

| 测试系统架构
| 测试软件介绍
费思FTS6000汽车电器盒与线束测试系统的软体平台 WirePro II，为使用者提供了一个适合于广泛应用的开放式软件架构，WirePro II工作于Windows7/10以上工作环境。
开放式软件，可根据需求实现硬件设备的增加、调整、配置；
可编辑每通道电子负载带载的电流和运行时序，实现复杂带载测试；
可图形化预览设定的电流控制时序；
可编辑每通道继电器控制时序；
具备电流递增带载功能，可手动/自动控制递增的百分比或者电流值；
可自动计算线束测试时的线压降、等效电阻及功率损耗；
可显示电压、电流，温度，运行时序，负载状态等实时信息；
具备报警功能；
可实时显示测试曲线，测试数据可导出成Excel文件保存。

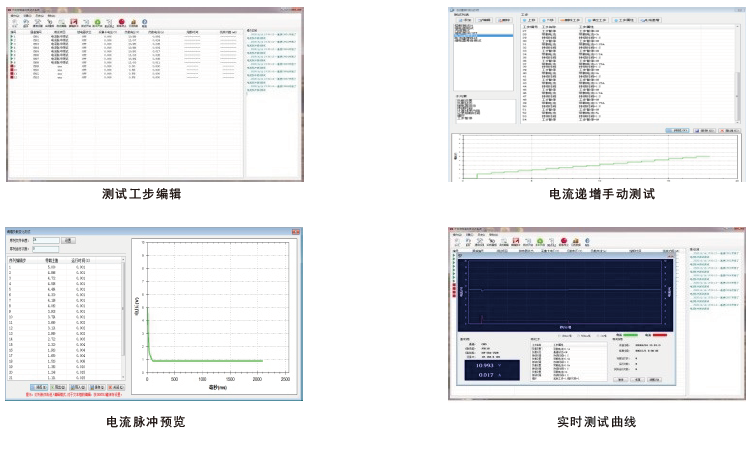

| 软件测试界面
| 订购信息
名称 | 型号或规格 | 说明 |
通道模块 | FT6101E-80-5 | 80V/5A/50W,12CH，含上柜件 |
FT6102E-80-20 | 80V/20A/180W,12CH，含上柜件 | |
FT6104E-80-20 | 80V/20A/360W,6CH，含上柜件 | |
FT6105E-80-30 | 80V/30A/540W,4CH，含上柜件 | |
FT6108E-80-40 | 80V/40A/720W,3CH，含上柜件 | |
FT6111E-80-60 | 80V/60A/1080W,2CH，含上柜件 | |
FT63215E-150-150S | 150V/150A/1500W,1CH，含上柜件 | |
FT63222E-150-225S | 150V/225A/2250W,1CH，含上柜件 | |
FT63230E-150-300S | 150V/300A/3000W,1CH，含上柜件 | |
FT68260E-150-600S | 150V/600A/6000W,1CH，含上柜件 | |
FT68210E-150-1000S | 150V/1000A/10kW,1CH，含上柜件 | |
FT68212E-150-1200S | 150V/1200A/12kW,1CH，含上柜件 | |
主电源 | - | 推荐FTG系列或FTP9000系列相关产品 |
辅助电源 | FTP1060-60-30S | 60V/30A/600W,含上柜件 |
测控主柜 | AXC6037-01 | 37U/19”，含配电附件、通讯模块、24CH继电器控制信号，8CH电压采集及16CH温度采集及系统软件等 |
测控从柜 | AXC6037-11 | 37U/19”，含配电附件、通讯模块等 |
系统集成 | AX600001 | 12CH（以所用电子负载通道数为准）一体化集成服务 |
| 选购信息
名称 | 型号或规格 | 说明 |
电压温度测量卡 | FTM8230A | 1CH电压+2CH温度 |
继电器卡 | FTM8090A | 24CH，单刀单掷 |
控制器机箱 | FTM8000A | 3U/19"，可支持15张板卡，含主控卡 |
黄板车台架 | - | |
示波器 | - | |
工业电脑 | - |
订购信息
名称 | 型号或规格 | 说明 |
通道模块 | FT6101E-80-5 | 80V/5A/50W,12CH，含上柜件 |
FT6102E-80-20 | 80V/20A/180W,12CH，含上柜件 | |
FT6104E-80-20 | 80V/20A/360W,6CH，含上柜件 | |
FT6105E-80-30 | 80V/30A/540W,4CH，含上柜件 | |
FT6108E-80-40 | 80V/40A/720W,3CH，含上柜件 | |
FT6111E-80-60 | 80V/60A/1080W,2CH，含上柜件 | |
FT63215E-150-150S | 150V/150A/1500W,1CH，含上柜件 | |
FT63222E-150-225S | 150V/225A/2250W,1CH，含上柜件 | |
FT63230E-150-300S | 150V/300A/3000W,1CH，含上柜件 | |
FT68260E-150-600S | 150V/600A/6000W,1CH，含上柜件 | |
FT68210E-150-1000S | 150V/1000A/10kW,1CH，含上柜件 | |
FT68212E-150-1200S | 150V/1200A/12kW,1CH，含上柜件 | |
主电源 | - | 推荐FTG系列或FTP9000系列相关产品 |
辅助电源 | FTP1060-60-30S | 60V/30A/600W,含上柜件 |
测控主柜 | AXC6037-01 | 37U/19”，含配电附件、通讯模块、24CH继电器控制信号，8CH电压采集及16CH温度采集及系统软件等 |
测控从柜 | AXC6037-11 | 37U/19”，含配电附件、通讯模块等 |
系统集成 | AX600001 | 12CH（以所用电子负载通道数为准）一体化集成服务 |
规格参数
必选件规格表-1 | ||||||
通道模块规格参数表 | ||||||
通道模块型号 | FT6101E-80-5 | FT6102E-80-20 | FT6104E-80-20 | FT6105E-80-30 | FT6108E-80-40 | FT6111E-80-60 |
通道数 | 12CH | 12CH | 6CH | 4CH | 3CH | 2CH |
通道电压 | 0～80V | 0～80V | 0～80V | 0～80V | 0～80V | 0～80V |
通道电流 | 0～5A | 0～20A | 0～20A | 0～30A | 0～40A | 0～60A |
通道功率 | 50W | 180W | 360W | 540W | 720W | 1080W |
电压精度 | 0.1%+0.15%F.S. | |||||
电流精度 | 0.1%+0.15%F.S. | |||||
通道模块型号 | FT63215E-150-150S | FT63222E-150-225S | FT63230E-150-300S | FT68260E-150-600S | FT68210E-150-1000S | FT68212E-150-1200S |
通道数 | 1CH | 1CH | 1CH | 1CH | 1CH | 1CH |
电压 | 0～150V | 0～150V | 0～150V | 0～150V | 0～150V | 0～150V |
电流 | 0～150A | 0～225A | 0～300A | 0～600A | 0～1000A | 0～1200A |
功率 | 1500W | 2250W | 3000W | 6000W | 10kW | 12kW |
电压精度 | 0.025%+0.025%F.S. | |||||
电流精度 | 0.05%+0.05%F.S. | |||||
*注：更多规格不一一列出 |
测控柜规格参数表 | ||
型号 | AXC6037-01 | AXC6037-11 |
尺寸(mm) | 37U/19” | 37U/19” |
继电器控制通道 | 24CH | - |
电压测量通道 | 8CH | - |
温度测量通道 | 16CH | - |
控制器选配件规格表-1 | |
电压温度测量卡 | |
型号 | FTM8230A |
通道数 | 1CH电压+2CH温度 |
电压量程 | ±1V/±10V/±100V/±1000V |
测试精度 | 0.02%+0.02%F.S. |
温度测量范围 | -200℃～1372℃（K型） |
精度 | 0.5%+0.8℃ |
继电器控制单元 | |
型号 | FTM8090A |
通道数 | 24CH |
最大电流 | 1A |
