简述

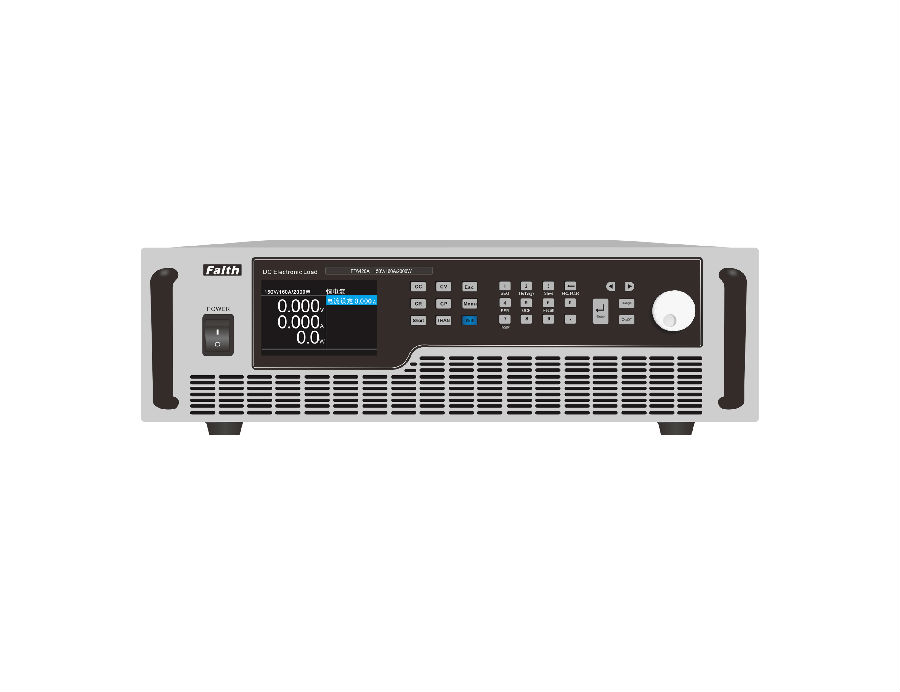

FT6400系列采用模块化设计，功能丰富，适应性强，具有高可靠性与高可维护性的特点。主要应用于：动力电池，中大功率直流电源，直流发电机等电力电子测试领域。
FT6400电子负载提供过电流、过电压、过功率、过温度、电压反相等一系列保护功能，同时具备针对被测试设备的Von、Voff功能及可编程保护功能。这些功能可大幅提升产品的可靠性，是工程测试及自动测试系统整合得以信赖的产品。
特点
功率范围：1200W/2000W/3000W；
电压范围：150V、600V；
具备级联并机功能扩展功率，最多可支持10台并机；
电池容量及内阻测试功能；
模拟短路功能；
方便实用的OCP测试功能；
20kHz的动态测试功能，可设置上升与下将斜率；
时间测量，(Vpk+/-)测量功能；
强大的序列测试功能，支持多种模式测试，单步测试时间最长达24小时；
过电压/过电流/过功率/过温/反接告警等全方位智能保护功能；
外部模拟编程输入与电流监视输出，且具备高压隔离能力；
TFT彩色液晶显示屏，中英文菜单界面；
配备多种通信接口：RS232、RS485、LAN、CAN（选）；
支持SCPI与ModBus通讯协议。
标配功能完善上位机软件。
应用领域
动力电池、铅酸电池、燃料电池的放电测试；
BMS与电池保护装置测试；
直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试；
大功率开关电源、UPS电源、通信电源、服务器电源的测试；
太阳能电池阵列、工业电机的虚拟负载测试。
定态功能

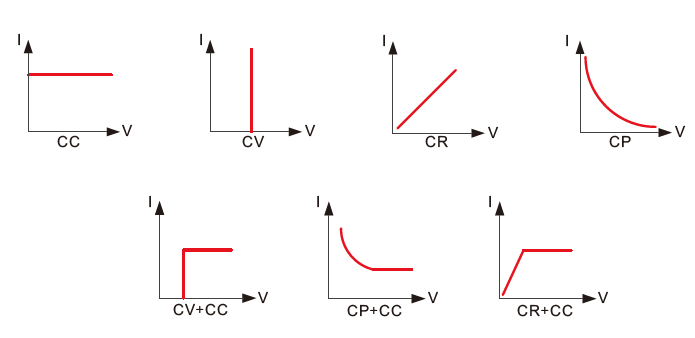

FT6400系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。
动态功能

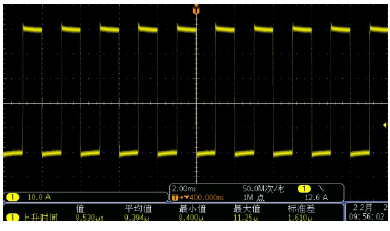

为满足日益增长的高速测试需求，FT6400系列电子负载提供高速可编程的动态测试功能。此功能常用于测试电源动态特性。为适应不同场合的需要，动态功能包含连续、脉冲及翻转三种模式。连续模式可提供高达20kHz的带载频率；脉冲与翻转模式下，可接收触发信号用以产生带载变化，让您的测试随心所欲。
时间测量

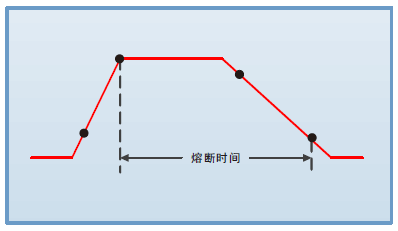

FT6400系列电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

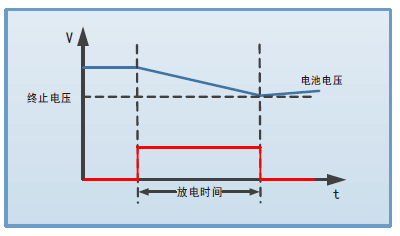

电池测试
电池内阻和容量是评价电池参数的重要指标。为了方便测试，FT6400系列负载提供了电池测试功能，包括电池内阻测试与电池容量测试。此功能采用恒电流方式放电。放电过程中，将记录放电电量、放电容量与放电时间。
外部模拟编程

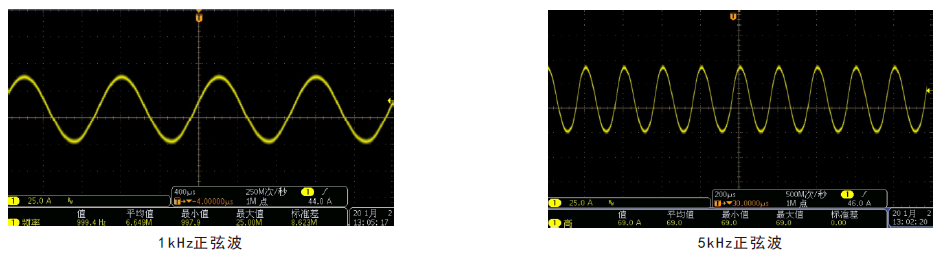

FT6400系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。
选购信息
名称 | 型号或规格 | 说明 |
CAN适配卡 | FT6401C | 工厂出货前安装 |
订购信息
型号 | 规格 | 尺寸 |
FT6412A | 150V/120A/1200W | 3U |
FT6413A | 600V/30A/1200W | 3U |
FT6420A | 150V/160A/2000W | 3U |
FT6421A | 600V/60A/2000W | 3U |
FT6430A | 150V/240A/3000W | 3U |
FT6431A | 600V/90A/3000W | 3U |
规格参数
规格表-1 | |||||||
型号 | FT6412A | FT6413A | FT6420A | FT6421A | FT6430A | FT6431A | |
电压 | 150V | 600V | 150V | 600V | 150V | 600V | |
电流 | 120A | 30A | 160A | 60A | 240A | 90A | |
功率 | 1200W | 1200W | 2000W | 2000W | 3000W | 3000W | |
最小操作电压 | 2V@120A | 5V@30A | 2V@160A | 5V@60A | 2V@240A | 5V@90A | |
恒电流模式 | |||||||
量程 | 12A/120A | 3A/30A | 16A/160A | 6A/60A | 24A/240A | 9A/90A | |
分辨率 | 1mA/10mA | 1mA/1mA | 1mA/10mA | 0.1mA/1mA | 1mA/10mA | 1.5mA/15mA | |
精度 | 0.05%+0.05%F.S. | ||||||
恒电压模式 | |||||||
量程 | 30V/150V | 120V/600V | 30V/150V | 120V/600V | 30V/150V | 120V/600V | |
分辨率 | 1mV/10mV | 10mV/10mV | 1mV/10mV | 10mV/10mV | 1mV/10mV | 10mV/10mV | |
精度 | 0.025%+0.025%F.S. | ||||||
恒功率模式 *2*3 | |||||||
量程 | 0～1200W | 0～1200W | 0～2000W | 0～2000W | 0～3000W | 0～3000W | |
分辨率 | 20mW | 20mW | 40mW | 40mW | 60mW | 60mW | |
精度 | 0.2%+0.2% F.S. | ||||||
恒电阻模式 *2*3 | |||||||
低量程 | 0.047～250Ω | 0.75～4000Ω | 0.035～187Ω | 0.372～2000Ω | 0.024～125Ω | 0.248～1333Ω | |
高量程 | 0.047～250Ω | 7.5～20000Ω | 0.35～935Ω | 3.72～10000Ω | 0.24～625Ω | 2.48～6665Ω | |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||
斜率 | |||||||
范围 | 0.001～1.5A/us | 0.001～0.5A/us | 0.001～2A/us | 0.001～1A/us | 0.001～3A/us | 0.001～1.5A/us | |
测量 | |||||||
电压测量 | |||||||
量程 | 30V/150V | 120V/600V | 30V/150V | 120V/600V | 30V/150V | 120V/600V | |
分辨率 | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV | |
精度 | 0.025%+0.025%F.S. | ||||||
电流测量 | |||||||
量程 | 12A/120A | 3A/30A | 16A/160A | 6A/60A | 24A/240A | 9A/90A | |
分辨率 | 0.2mA/2mA | 0.05mA/0.5mA | 0.3mA/3mA | 0.1mA/1mA | 0.4mA/4mA | 1.5mA/15mA | |
精度 | 0.05%+0.05%F.S. | ||||||
温度 | |||||||
保护温度 | 85℃ | ||||||
操作温度 | 0～40℃ | ||||||
满功率操作温度 | 0～25℃ | ||||||
其它特性 | |||||||
AC电压 | 110Vac/220VAC ±10%，50～60Hz，200VA | ||||||
操作温度 | 0～40℃ | ||||||
满功率操作温度 | 0～25℃ | ||||||
尺寸（mm） | 428.5mm(W)*132.5mm(H)*656.5mm(D) | ||||||
重量 | 20kg | 20kg | 25kg | 25kg | 28kg | 28kg | |
