产品概述
便携式外径测量仪（H系列），采用激光衍射原理，内部无电机，耐用，精度高。测量头尺寸小，在局限的空间内可以工作，适合用在生产现场进行抽检。
| 测量范围 | 0.01~10mm |
| 测量/检测数据 | 直径 |
| 测量原理 | 夫琅禾费衍射（H1-S）/远心光学（H10-S） |
| 应用行业 | 电线电缆、金属拉丝、光纤光缆 |
核心优势

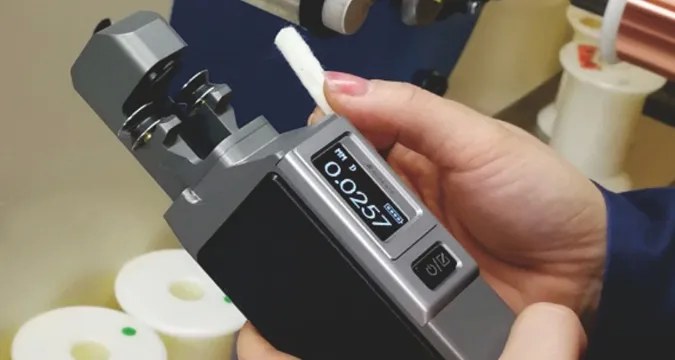

手持便携
测量头尺寸小，在局限的空间内可以工作。

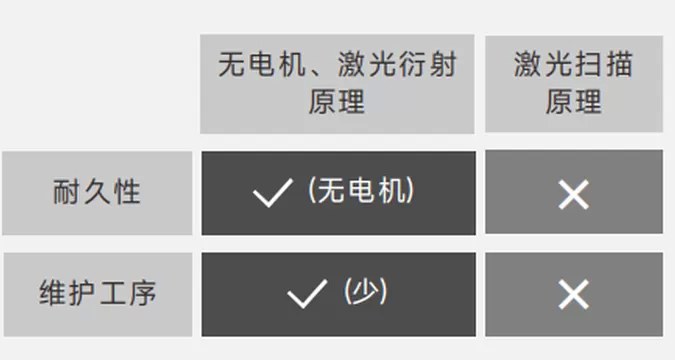

内部无电机，维护省心
仪器采用激光衍射原理，内部无电机，无需对电机进行维护或更换，大幅缩减维护工序。
对温度变化适应性强
采用温度补偿技术，测量结果不受环境温度影响。
数据管理方便，测量结果可打印成标签
可连接上位机软件；还可连接标签打印机，内容可自定义。
规格参数
| 型号 | H1-S | H10-S |
| 测量范围 | 0.01~0.3mm & 0.015~1.00mm | 0.02~10.0mm |
| 重复精度 | ±0.08μm | ±0.03μm |
| 精度 | ±(0.15+0.03%*D)μm | ±0.5μm |
| 尺寸 | 208*53*60.1mm | 214*65.6*58mm |
| 轴数 | 单轴 | 单轴 |
| 测量数据类型 | 直径 | 直径 |
| 工作电源 | 9VDC ±5%,Max. 5.4W | 24VDC±5%,Max. 40W |
| 使用环境温度 | 0~50℃ | |
| 储存温度 | 0~60℃ | |
| 相对湿度 | 最大85%，无凝结 | |
| 显示方式 | LCD高清显示 | |
| 通讯接口 | / | |
| 数据采集分析 | 支持 | |
| 超公差报警 | / | |
| 远端显示功能 | / | |
| 数据存储和导出 | 支持 | |
| 充电宝供电使用 | 支持 | |
| 电池续航时间 | 约8h | |
常见问题
问：最细可以测量多小的金属丝?
答：需确认具体型号。不同型号量程不同，选型时请以实际配置为准。
问：金属丝摆动会影响结果吗?
答：在设备的有效景深范围内，金属丝的轻微摆动不会影响测量精度。若摆动幅度超出景深范围，建议加装导轮。
问：可以同时测量外径和椭圆度吗?
答：我们多款设备均支持外径和椭圆度测量，如微细线E3、F系列、TL-2000系列、TL-3000系列。
