产品概述
2D模具孔径测量仪(DM系列)基于全新的理论模型和高分辨率感光元件,可确保测量精度。采用该设备可以大幅提高工厂检测效率,确保产品品质,促进产能提升。
- 支持实时高速内孔直径与椭圆度测量,放置即测,无需调焦和点击
- 支持高精度抗干扰测量,不受模具高度、外套大小及反复取放影响
- 支持长期稳定运行,采用10万小时特种低温光源,温漂极小
- 支持一键点击测量,无需专业知识和繁琐参数设定
- 支持测量数据自动存储与导出,可存2万份,支持Excel导出和报告打印
- 支持测量状态可视化,通过图像窗口观察内孔表面,超大字体显示结果
- 支持单根USB数据线连接,即插即用
| 测量范围 | 0.035~45mm |
| 测量数据 | 直径、椭圆度 |
| 测量原理 | 远心光学测量技术 |
| 应用行业 | 金属拉丝、电线电缆 |
核心优势

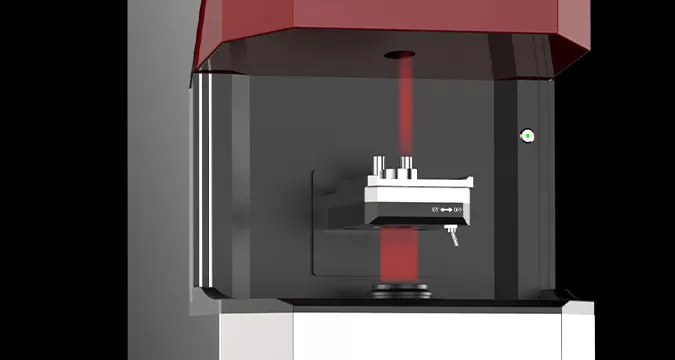

快速测量

采用USB 3.0高速数据传输通道、高效的软件算法和大工作区域光学系统,实现内孔直径、椭圆度的实时测量。操作过程中,用户无需点击鼠标,无需等待。测量无调焦过程,放置模具后,即可直接读数,获取精确结果。

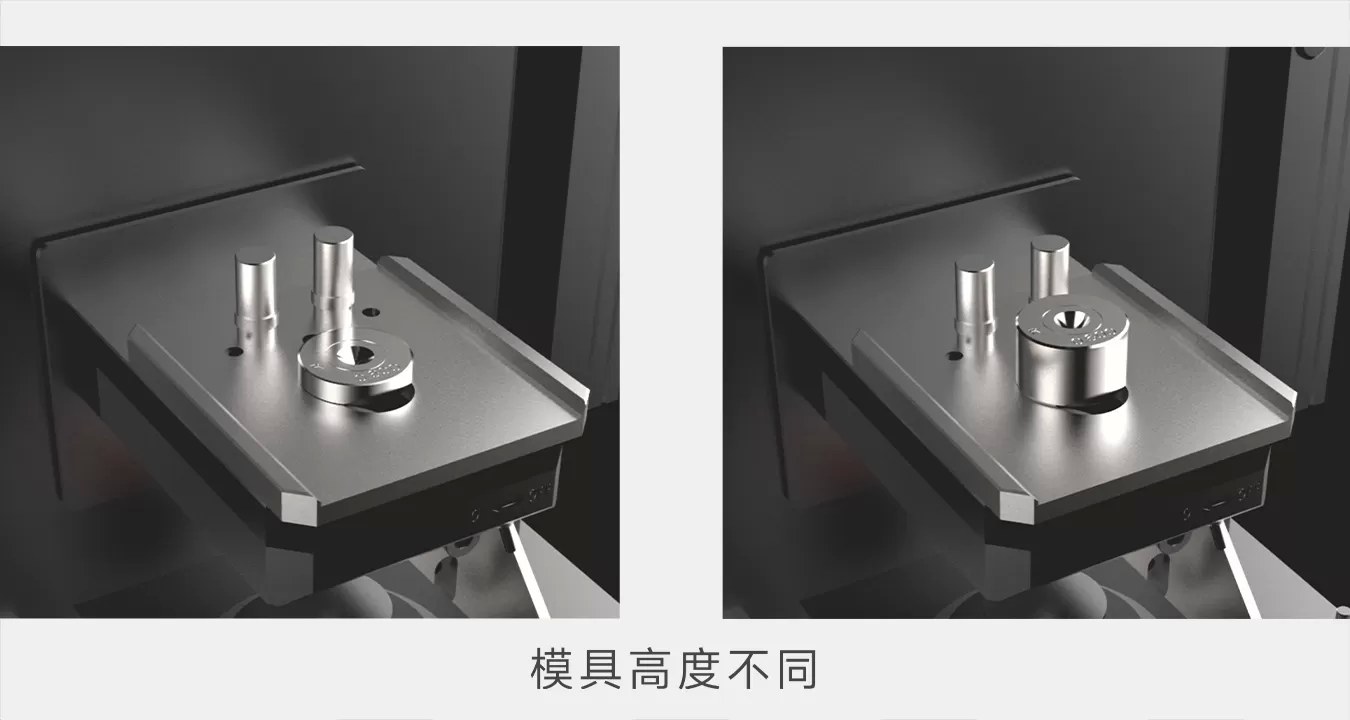

测量结果精准

独创的光学系统保证了被测物边缘成像清晰锐利,再配合专用的软件算法,即使翻转模具、旋转模具、反复放置模具,测量结果始终精准如一。且得益于光学系统的纵向超大工作范围,和软件系统的空间补偿算法,模具定径区位于不同的高度面上,也可精准测量。测量结果不受模具高度和模具外套大小影响。

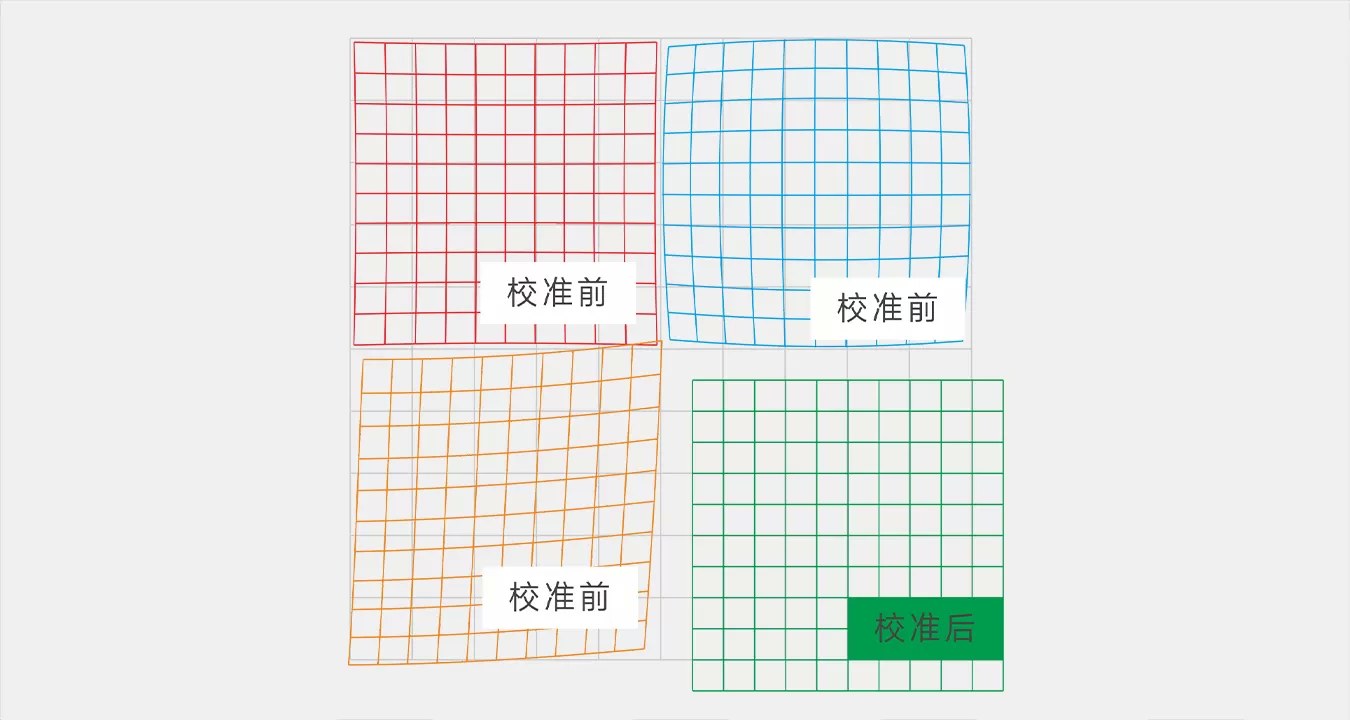

精确校准

普通的光学系统镜头畸变大,模具放置在测量区域内的不同位置,测量结果亦会出现不同。DM100采用的每一支镜头都经过精确校准,模具在屏幕中的任意位置,测量结果都满足精度指标。

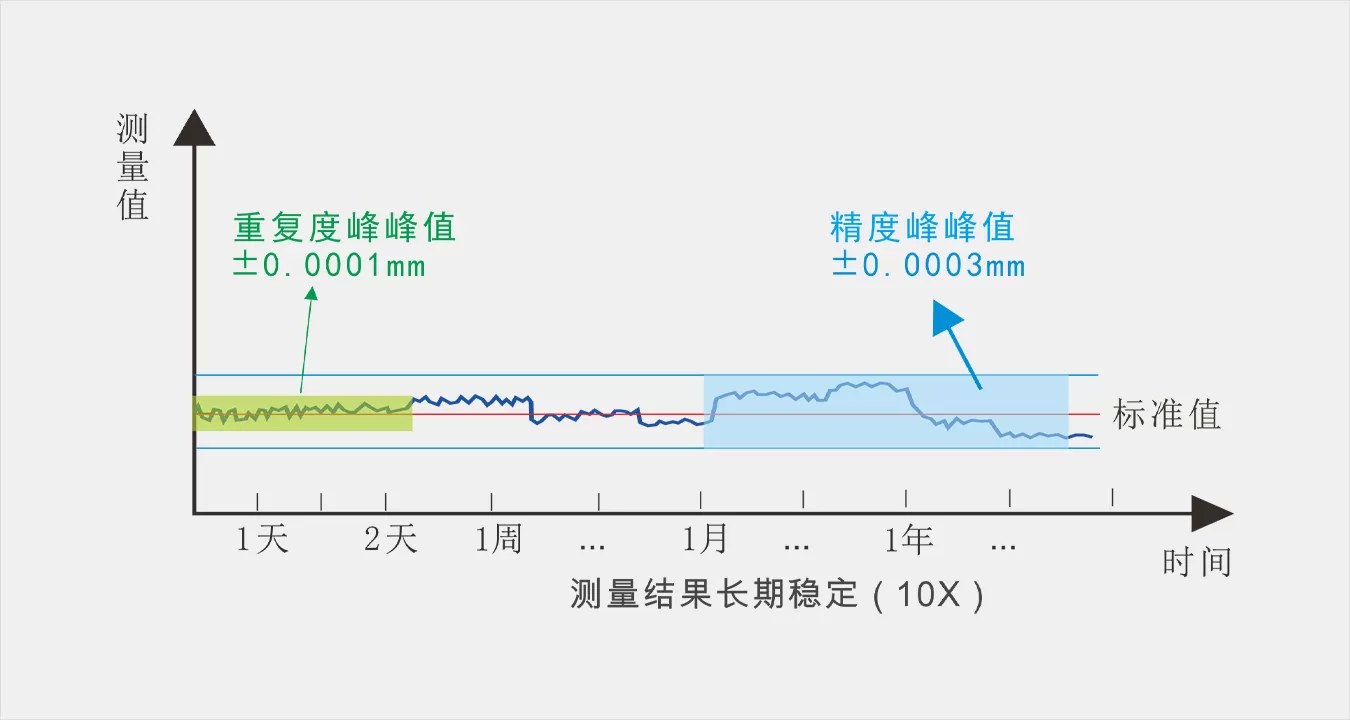

长期稳定

每一台设备内部都采用多重加固装置,且固定件经过特殊工艺处理加强硬度,使光学系统结构长期稳定,保证了测量精度。
规格参数
| 内容 | 参数 | ||||||
| 镜头倍率/测量范围/精度(1) | 10X | 0.035-0.450 mm | ±0.0006 mm | ||||
| 3X | 0.110-1.500 mm | ±0.0009 mm | |||||
| 1X | 0.350-4.500 mm | ±0.0012 mm | |||||
| 0.5X | 0.700-9.000 mm | ±0.0024 mm | |||||
| 0.25X | 1.000-20.00 mm | ±0.0050 mm | |||||
| 0.1X | 4.000-45.00 mm | ±0.0100 mm | |||||
| 镜头倍率 | 20X | 10X | 3X | 1X | 0.5X | 0.25X(2) | 0.1X(2) |
| 模具最大外径 | 70 mm | 160 mm | |||||
| 模具最大高度 | 32 mm | 75 mm | |||||
| 模具最大重量 | 0.5kg | 10kg | |||||
| 测量报告打印 | 可打印模具内孔直径、椭圆度等信息 | ||||||
| 测量结果存储 | 自动存储到Access数据库,自定义存储20000份数据。可导出为Excel或TXT格式 | ||||||
| 光源校准 | 有 | ||||||
| 软件升级 | 有 | ||||||
| 电源接口 | 24 VDC ± 5%, Max. 36W | ||||||
| 数据接口 | USB3.0 (兼容USB2.0) | ||||||
| 操作系统 | Windows 10 / Windows 7 | ||||||
| 操作环境 | 相对湿度 15~80%,温度 +15℃~+30℃,噪声 < 70dB | ||||||
| 存储条件 | 相对湿度 8~80%,温度 0℃~+50℃ | ||||||
| 仪器重量 | 30kg | ||||||
| 尺寸 | 300D x 270W x 735H(mm) | ||||||
| 注: (1)重复度一般优于精度的3-5倍; (2)0.25X、0.1X只适用于DM100。 | |||||||
常见问题
问:不同的模孔如何选择镜头倍率?
答:镜头倍率 | 2D测量范围 (mm) | 3D测量范围 (mm);20X | 0.015-0.200 | 0.020-0.035;10X | 0.035 - 0.450 | 0.035 - 0.110;3X | 0.110 - 1.50 | 0.110 - 1.000;1X | 0.350 - 5.00 | 0.400 - 4.000;0.5X | 0.700 - 9.00 | 0.800 -8.500;0.25X | 1.00-20.00 | 2.00-20.00;0.1X | 4.00-45.00 | 4.00-45.00
问:当模具找不到孔的时候,应该怎么办?
答:1、切换到比当前镜头更低倍率的镜头(比如当前镜头是10X,就切换到3X);;2、移动模具安放台,在软件图像显示区域寻找亮斑,找到亮斑后,将亮斑移动到软件图像显示区域的中央,调节Z轴,使得亮斑的双环变得清晰;;3、这时切换到回原来倍率的镜头,移动模具安放台,进一步把亮斑移动到软件图像显示区域的中央,调节Z轴至双环清晰即可。(若切换回原镜头倍率,得到清晰双环,则可不用调整Z轴)
问:软件测量系统里面的Ar(%),Ar1(%),Ar2(%)是什么意思?
答:Ar(%)为计算定径带长度必须的输入参数;Ar1(%),Ar2(%)为计算压缩角必须的输入参数,在软件测量界面上的位置如下图所示:;上图中Ar(%)设置为2.2,代表定径长度是根据模具孔截面积为(1+2.2%)*A(模具最小截面积)的位置计算所得,即在模具最小截面积A处(下图紫色虚线),面积增加2.2%,得到两个位置,如图中蓝色箭头所示,此时测量的定径长度为33%;;Ar1(%),Ar2(%)分别设置为5.0,20.0,代表压缩角是根据模具孔截面积为(1+5.0%)*A的位置和(1+20.0%)*A的位置计算所得,即在模具最小截面积A处(下图紫色虚线),面积分别增加5%和20%,得到两个位置(下图绿色箭头处),此时测量计算出的压缩角为15°。;注:上述模具孔截面积是根据模具中心轴对应的半径来计算的,所以可以得到两个定径长度值和两个压缩角度值。
问:定径区长度的有效值是什么意思?
答:定径带长度有效值是通过以下公式计算所得:定径带长度有效值 = (左右定径带的重合区域 + (左定径带长度+右定径带长度) / 2) / 2。可最大程度代表拉丝模具实际有效的定径带长度。
