产品概述
单向激光测速测长仪适用于多种材质、颜色、形状和透明度的物体进行长度与速度测量，或用于定长裁切。
- 非接触、无划痕、免维护、免校准
- 产品体积极小，可取代接触式转速表和轮式编码器
- 测量精度：±0.05%， 重复度：±0.02%
- 可广泛用于线缆、橡胶、塑料、造纸、有色金属、包装、薄膜、冷轧、热轧、布匹、挤出等行业
- 配备RS485、数字量I/O、脉冲输出、工业以太网(支持多协议) 通讯与控制接口
- 提供不同安装靶距和景深选项，确保超高的测量精度
| 测量范围 | 0.2m/min~10000m/min |
| 测量数据 | 速度、长度 |
| 测量原理 | 激光多普勒 |
| 应用行业 | 线缆、橡胶、塑料、造纸、布匹、薄膜、钢铁等 |
核心优势
激光多普勒测量原理

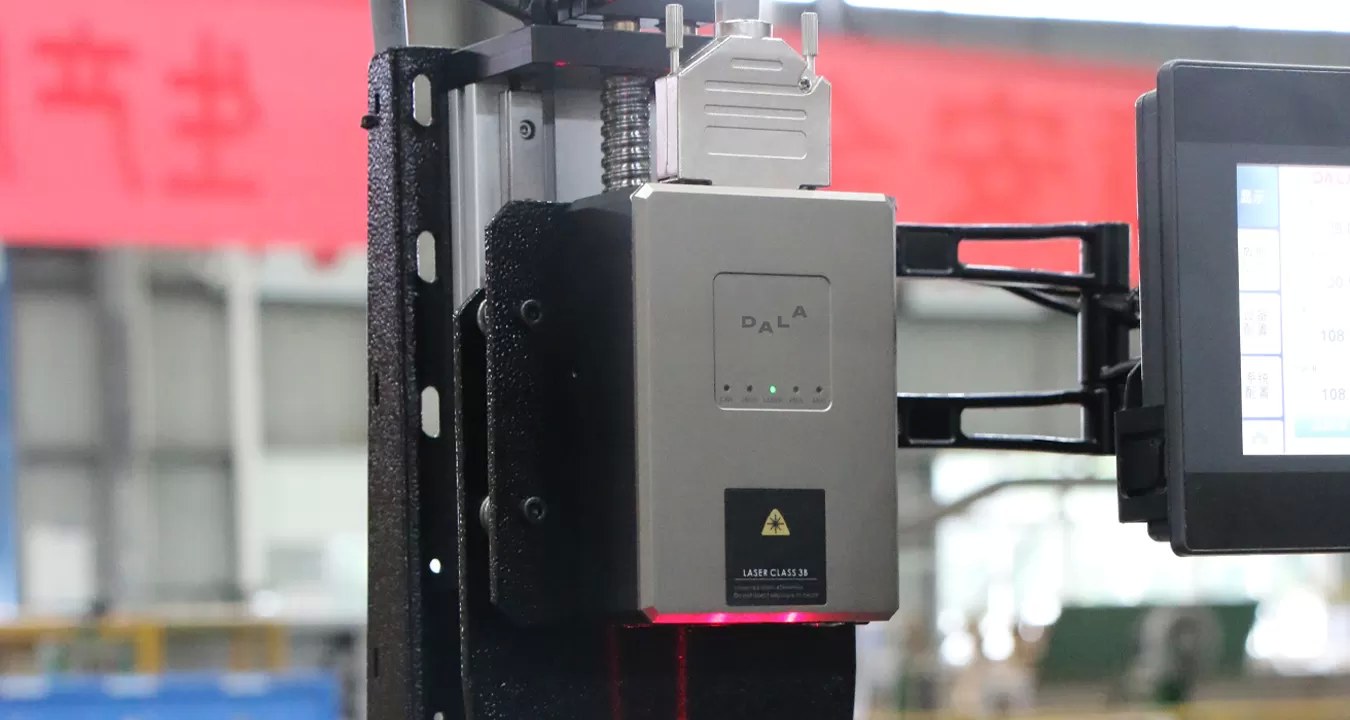

非接触、免维护、免校准
规格参数
| 参数 | DLS120 | DLS300 | DLS600 | DLS1200 | DLS2500-M |
|---|---|---|---|---|---|
| 最低速度 (m/min) | 0.2 | 0.4 | 1 | 1.5 | 2 |
| 最高速度 (m/min) | 1200 | 3000 | 5000 | 5000 | 10000 |
| 标称靶距 (mm) | 120 | 300 | 600 | 1200 | 2500 |
| 景深 (mm) | 12 | 60 | 60 | 120 | 500 |
| 尺寸 (长宽高 mm) | 150*100*59 | 150*100*59 | 150*100*59 | 150*100*59 | 170*120*67.5 |
| 测量精度 (%) | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 重复精度 (%) | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 测量值更新时间 (μs) | 20 | 20 | 20 | 20 | 20 |
| 工作电源 | 24VDC ±5%, Max. 30W | 24VDC ±5%, Max. 30W | 24VDC ±5%, Max. 30W | 24VDC ±5%, Max. 30W | 24VDC ±5%, Max. 30W |
| 防护等级 | IP56 | IP56 | IP56 | IP56 | IP56 |
| 使用环境温度 | 5-40℃（温度再高时可配备一个备选保护外壳） | 5-40℃（温度再高时可配备一个备选保护外壳） | 5-40℃（温度再高时可配备一个备选保护外壳） | 5-40℃（温度再高时可配备一个备选保护外壳） | 5-40℃（温度再高时可配备一个备选保护外壳） |
| 激光束直径 (mm) | 3 | 3 | 3 | 3 | 3 |
| 激光分类 | 3B | 3B | 3B | 3B | 3B |
| 脉冲输出 | 4 路独立的单端脉冲输出或 2 路脉冲输出或 1 路正交输出，可自行编程，脉冲速率 < 1MHz | 4 路独立的单端脉冲输出或 2 路脉冲输出或 1 路正交输出，可自行编程，脉冲速率 < 1MHz | 4 路独立的单端脉冲输出或 2 路脉冲输出或 1 路正交输出，可自行编程，脉冲速率 < 1MHz | 4 路独立的单端脉冲输出或 2 路脉冲输出或 1 路正交输出，可自行编程，脉冲速率 < 1MHz | 4 路独立的单端脉冲输出或 2 路脉冲输出或 1 路正交输出，可自行编程，脉冲速率 < 1MHz |
| 数字输入 | 快门启用 | 快门启用 | 快门启用 | 快门启用 | 快门启用 |
| 数字输出 | 2 个可编程输出 | 2 个可编程输出 | 2 个可编程输出 | 2 个可编程输出 | 2 个可编程输出 |
| 标准通讯接口 | Wi-Fi 或蓝牙、RS485 (Modbus RTU) | Wi-Fi 或蓝牙、RS485 (Modbus RTU) | Wi-Fi 或蓝牙、RS485 (Modbus RTU) | Wi-Fi 或蓝牙、RS485 (Modbus RTU) | Wi-Fi 或蓝牙、RS485 (Modbus RTU) |
| 选配通讯接口 | PROFINET、EtherNet/IP、EtherCAT、PROFIBUS | PROFINET、EtherNet/IP、EtherCAT、PROFIBUS | PROFINET、EtherNet/IP、EtherCAT、PROFIBUS | PROFINET、EtherNet/IP、EtherCAT、PROFIBUS | PROFINET、EtherNet/IP、EtherCAT、PROFIBUS |
| 显示通讯接口 | RS485(Modbus RTU) | RS485(Modbus RTU) | RS485(Modbus RTU) | RS485(Modbus RTU) | RS485(Modbus RTU) |
应用场景

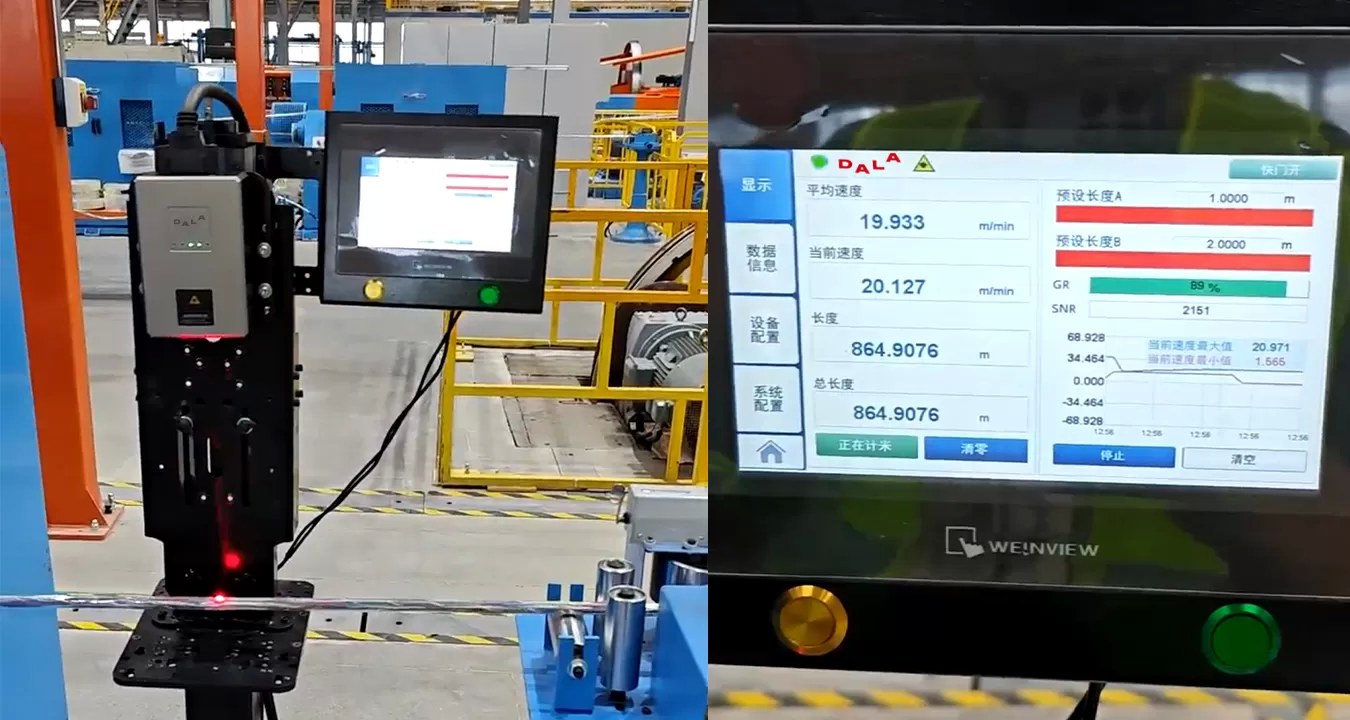

电线电缆、绞线等多场景测量。
常见问题
问：非接触计米器的精度是多少?
答：大能激光计米器基于激光多普勒原理，测量精度：±0.05%，重复精度：±0.02%
问：我的安装场景过于狭窄，市面上其他激光计米器都不行，大能测量计米器是否支持?
答：大能激光计米器可定制支架以支持多种安装方案。可根据实际产线安装情况来分析是否能安装大能激光计米器
问：激光计米器能支持最大、最小多少线速度?
答：大能测量激光计米器有多个型号，最低速度可支持 0.2 m/min，最大速度可支持 10000 m/min；部分型号支持 0 速测量，适用于启停频繁或极低速场景.
问：激光计米器对被测物是否有尺寸要求?
答：有要求，需根据最小可测直径、测量距离范围选型确认。
问：激光计米器能测多大、多宽、多细的产品?
答：计米器对被测物尺寸下限有要求。目前验证最小可检测 0.2 mm 直径线缆
问：我的产品颜色有白色、黑色等十多种颜色，大能测量计米器是否都能支持？
答：可选不同型号设备来适应不同颜色和反光材料。建议提供具体颜色、表面反光情况和线速度，由我们协助选型.
问：大能激光计米器能支持我的定长切割场景吗?
答：可以。我们已有多个应用场景，支持脉冲、数字量输出等输出信号配合裁切机实现定长切割。具体需结合线速度、精度、切割方式和现场条件确认。
