产品概述
F系列产品以激光衍射原理(菲涅尔衍射)为核心，结构简单，可长期稳定而精准的测量。最快0.5μs的曝光速度，对抖动的线材也能精准测量。
| 测量范围 | 0.2~30mm |
| 测量/检测数据 | 直径、椭圆度、凹凸点 |
| 测量原理 | 菲涅尔衍射 |
| 应用行业 | 电线电缆、金属拉丝、管材挤出 |
核心优势

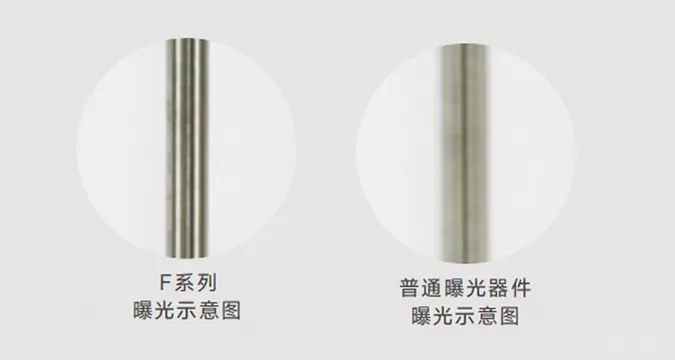

线材抖动，也能稳定测量
采用脉冲激光光源，进行高速曝光，曝光时间低至0.5μs，能对抖动的线材进行清晰成像，得出精准的测量结果。

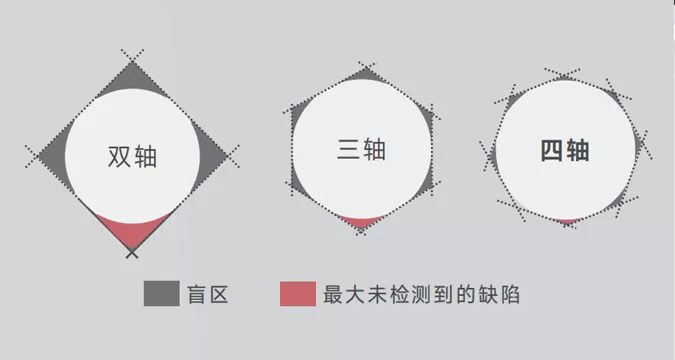

四轴测量方案，数据更全面
四轴测量方案(F4010-K)，测量盲区更小，测量数据更全面，适用于对线材质量要求极高的生产现场。

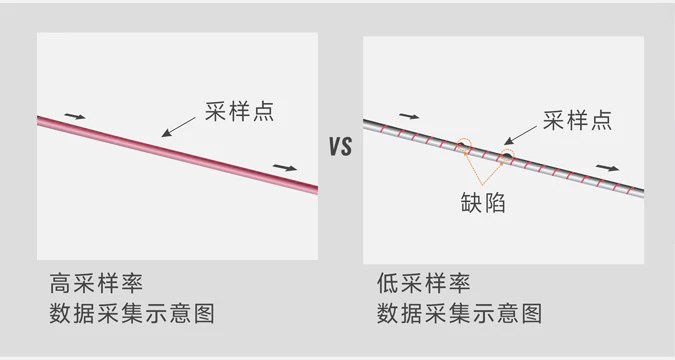

10KHz采样率，数据更真实
单轴采样率最高可达10KHZ，使得产品数据采集更全面，能够测量线材凹凸值，更能反映线材真实的状态。
无任何运动部件，稳定性高
采用激光衍射原理，内部无任何运动部件、无光学镜头，无需对电机、镜头进行维护，长久稳定可靠。
规格参数
| 型号 | F2010-S | F2030-S | F2010-K | F2030-K | F4010-K |
| 轴数 | 双轴 | 双轴 | 双轴 | 双轴 | 四轴 |
| 测量数据类型 | 直径、椭圆度 | 直径、椭圆度 | 直径、椭圆度、凹凸点 | 直径、椭圆度、凹凸点 | 直径、椭圆度、凹凸点 |
| 采样频率 | 1000Hz/轴 | 1000Hz/轴 | 10KHz/轴 | 5KHz/轴 | 10KHz/轴 |
| 测量范围 | 0.2~10mm | 0.5~30mm | 0.2~10mm | 0.5~30mm | 0.3~10mm |
| 重复精度 | ±0.1μm(1) | ±0.2μm(2) | ±0.1μm(1) | ±0.2μm(2) | ±0.2μm(1) |
| 测量精度 | ±(0.5+0.01%*D)μm(3) | ±(1+0.01%*D)μm(4) | ±(0.5+0.01%*D)μm(3) | ±(1+0.01%*D)μm(4) | 直径测量精度：±(1+0.01%*D)μm(3) 椭圆度精度： <0.5mm：±4μm ≥0.5mm：±2*(1+0.01%*D)μm |
| 最小缺陷检测高度 | / | / | 0.01mm | 0.01mm | 0.01mm |
| 最小缺陷检测长度(5) | / | / | 0.2mm@120m/min 0.5mm@300m/min | 0.2mm@60m/min 0.5mm@150m/min | 0.2mm@120m/min 0.5mm@300m/min |
| 外形尺寸 | 155x140x58mm | 280x245x58mm | 155x140x58mm | 280x245x58mm | 275x242x60mm |
| 工作电源 | 24VDC ±5%, Max.42W | 24VDC ±5%, Max.46W | 24VDC ±5%, Max.42W | 24VDC ±5%, Max.46W | 24VDC ±5%, Max.46W |
| 使用环境温度 | 0~50 °C | ||||
| 显示方式 | LED显示 | ||||
| 通讯接口 | 标配：WIFI、RS485(MODBUS RTU) 选配：PROFIBUS、PROFINET、EtherNet/IP、EtherCAT(6) | ||||
| 电气接口 | 标配：数字量输出(继电器)、数字量输入、编码器脉冲输入接口 选配：PI反馈控制(6) | ||||
| 数据采集分析 | 选配：TDC 3000, DMS1000, C3, DS14ZT | ||||
| 超差报警 | 支持 | ||||
| 透明模式 | 支持 | ||||
注：
(1)将平均时间设置为0.1s，在测量区域的中心位置测量φ1mm圆棒的外径时的±2σ；
(2)将平均时间设置为0.1s，在测量区域的中心位置测量φ10mm圆棒的外径时的±2σ；
(3)在测量区域内，移动φ1mm圆棒并执行测量时的误差；
(4)在测量区域内，移动φ10mm圆棒并执行测量时的误差；
(5)将缺陷测量平均时间设置为0ms时的检测间隔；
(6)工业以太网通讯模块、PI反馈模块为出厂预装，若未配置该模块则后期不支持配。
常见问题
问：可以同时测量外径和椭圆度吗?
答：我们多款设备均支持外径和椭圆度测量，如微细线E3、F系列、TL-2000系列、TL-3000系列。
问：不同颜色的3D打印耗材都可以测外径吗?
答：可以的
问：大能测量测径仪能否与挤出机联动调节?
答：可通过 PI 控制与挤出机联动，支持模拟量或通信接口输出调节信号
问：3d行业常用哪一款测径仪?
答：大能测量TL与F系列均可支持。
