规格参数

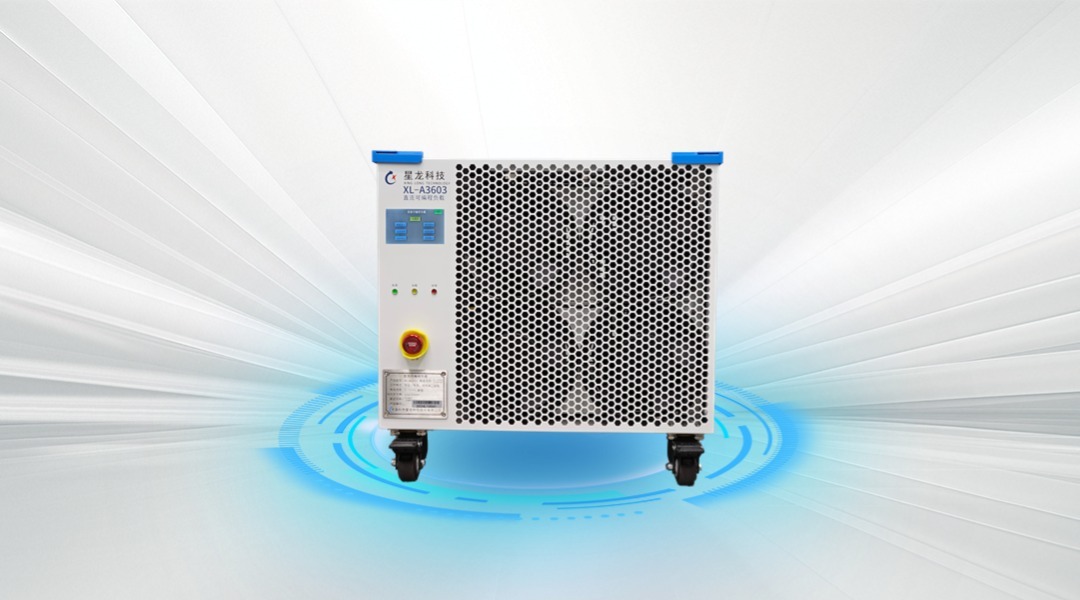

产品简介
XL-A3603交直流可编程负载主要用来作为我司非车载充电机实验室测试平台、交流充电桩实验室测试平台、非车载充电机现场测试仪以及交流充电桩现场测试仪等设备的可编程、自动换挡电子式阻性负载，具有按需步进、多箱级联的工作特点；满足《JJG 1149-2022电动汽车非车载充电机检定规程》、《JJG 1148-2022电动汽车交流充电桩检定规程》和《NB/T 33008.1～33008.2-2018电动汽车充电设备检测试验规范》等相关标准、规程的负载要求。
主要特点
- 可实现《JJG 1149-2022电动汽车直流充电机检定规程》、《JJG 1148-2022电动汽车交流充电桩检定规程》和《NB/T 33008.1～33008.2-2018电动汽车充电设备检测试验规范》中要求的功率、电能检定点；
- 具备自动换挡功能；额定电压下，最小电流步进0.005A，单台设备具备65536个档位；
- 具备恒功率功能，恒功率区间覆盖400V～1000V全电压范围；
- 配合负载主机，可模拟电动汽车动力电池各种充电全过程，如恒流模式、恒压模式、恒功率模式、恒阻模式等；
- 具备级联扩容功能，直流最大扩容至250kW，交流最大扩容至48kW；
- 母线输入和级联均采用安全防触电、防反接接口；接口符合IPXXB防护等级，可避免手指触碰到相关的带电导体；防反接设计可避免DC+/DC-接反；
- 具备RS-232、CAN等多种通信接口；
- 采用强制风冷，使用ARMCortex-M4作为内核的主板控制继电器实现对散热系统风扇进行控制，在高效实现设备散热的同时，节省用电成本；
- 具备风扇智能温控功能，当负载箱内温度过高时，主动断开负载进行高温保护，同时向外发出报警；当负载箱内温度达到安全温度时，风扇主动停止；另外可通过调试串口监控箱内温度；
- 单个负载内置80A熔断器短路保护，同时具备过流、过压、过温保护功能。

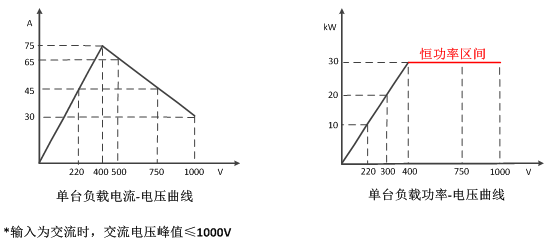

工作曲线
技术参数
| 1.输入电压 | |
| 直流输入电压 | XL-A3603/XL-A360P：0～1000VDC |
| XL-A3603C：0～1500VDC | |
| 交流输入电压 | 0～1000VAC（峰值） |
| 2.输入电流 | |
| 直流输入电流 | 0～75ADC |
| 交流输入电流 | 0～40AAC |
| 3.输入功率 | |
| 直流输入功率 | 1～30kW 测量准确度为±1%RD |
| 交流输入功率 | 1～9kW 测量准确度为±1%RD |
| 4.负载档位 | |
| 档位数量 | 65536个 |
| 最小电流步进 | 0.001A(@220V) |
| 最小功率步进 | 0.025W(@220V) |
| 并机级联扩容 | 支持 |
| 5.尺寸重量 | |
| 整体尺寸 | 483mm*485mm*355mm（宽*深*高），不含脚轮 |
| 整机重量 | 约33kg |
